Спосіб виготовлення гнутих профілів з поздовжньою кривизною

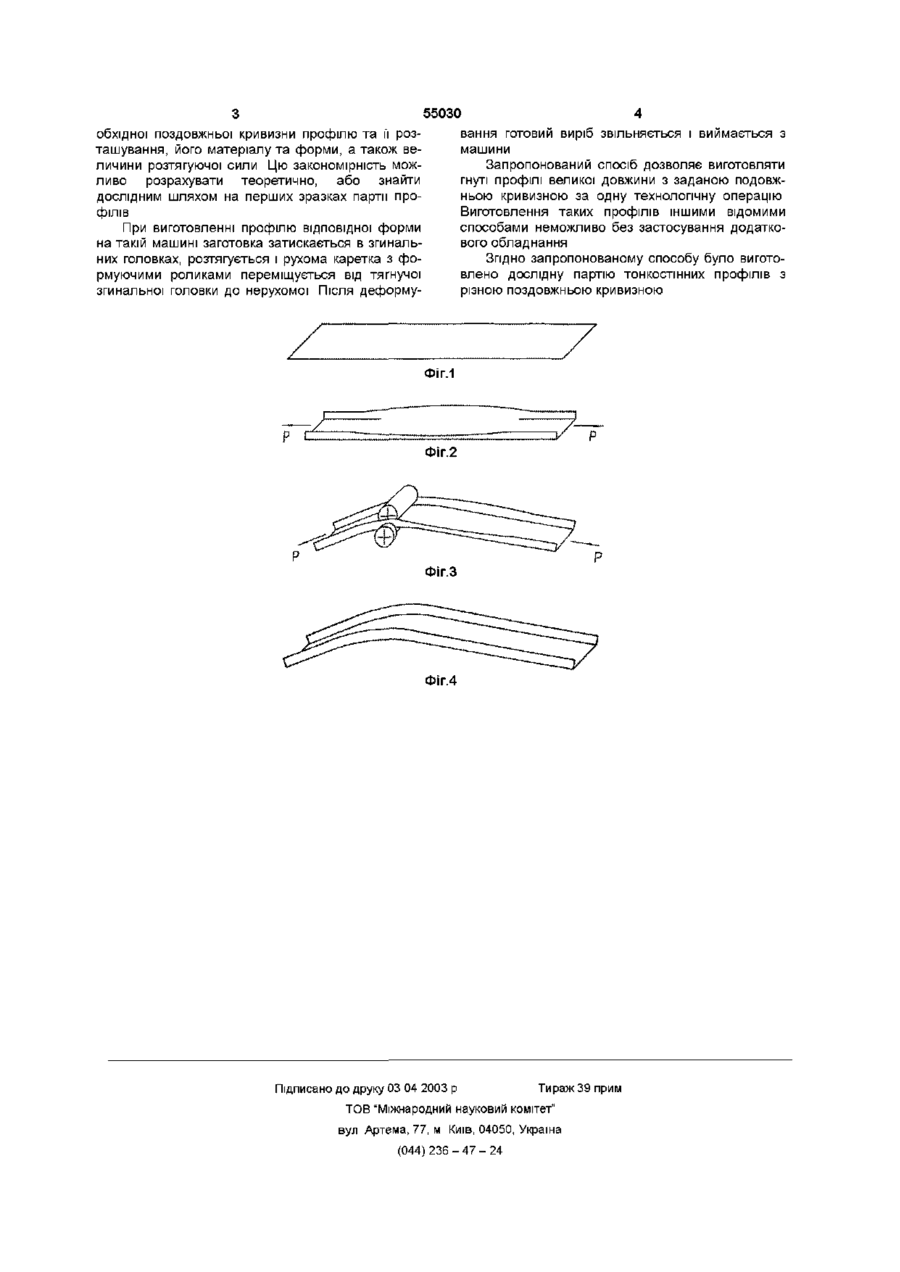

Спосіб виготовлення гнутих профілів з поздовжньою кривизною шляхом місцевого згину КІНЦІВ плоскої заготовки, наступного розтягу та калібрування, який відрізняється тим, що одночасно з послідовним згином ділянки заготовки в площині, перпендикулярній и поздовжній осі, здійснюють поздовжнє згинання цієї ділянки Винахід стосується обробки металів тиском і призначений для використання при виготовленні тонкостінних гнутих профілів з поздовжньою кривизною Існує спосіб виготовлення гнутих профілів шляхом місцевого згину кінцевих ділянок плоскої заготовки і наступного розтягнення до одержання необхідної форми поперечного перерізу профілю по всій довжині А с 653000 СССР Способ изготовления гнутых профилей/ В А Новошицкий СССР, В Н Цымбалюк СССР -Заявлено 02 06 75, Опубл 25 03 79 Бюл №11 Недоліком такого способу гнуття є невисока точність гнутих профілів з малопластичних матеріалів, а також профілів з малими радіусами кривизни ділянок згину Найбільш близьким технічним рішенням до заявленого є спосіб гнуття, при якому одночасно з прикладанням розтягуючих зусиль здійснюють послідовний згин ділянок заготовки по довжині у площині, перпендикулярній її поздовжній ВІСІ Ас 929274 СССР Способ изготовления гнутих профилей/ В А Новошицкий СССР, В Н Цымбалюк СССР - Заявлено 17 07 78, Опубл 23 05 82 Бюл №19 Недоліком цього способу є неможливість виготовлення гнутих профілів з поздовжньою кривизною Профілі з невеликою поздовжньою кривизною, які широко застосовуються в суднобудуванні, інших галузях промисловості, виготовляють з прямолінійних профілів гнуттям на пресах, роликових та обтяжних машинах Поставлена мета досягається тим, що після місцевого згину КІНЦІВ заготовки та прикладення розтягуючої сили під час послідовного згину ділянки заготовки в площині, перпендикулярній її поздовжній осі, здійснюють одночасно поздовжнє згинання деформованої ділянки Таким чином, згідно запропонованому способу, в зоні деформування виникає одночасне згинання в двох взаємо перпендикулярних площинах при дії поздовжньої розтягуючої сили Позитивний ефект від застосування запропонованого способу полягає в тому, що за одну технологічну операцію можна виготовляти гнуті профілі з необхідною кривизною Сутність методу пояснюється малюнками, на яких зображені основні етапи виготовлення профілів Фіг 1 - початкова плоска заготовка, Фіг 2 - місцевий згин КІНЦІВ заготовки та прикладення розтягуючої сили, Фіг 3 - послідовний згин заготовки одночасно з поздовжнім згином деформованої ділянки, Фіг 4 - готовий профіль Запропонований спосіб може бути здійснений за допомогою спеціальної розтяжної машини Машина має нерухому і тягнучу згинальні головки зі штампами для деформування і закріплення КІНЦІВ заготовки і и розтягнення, рухому каретку з формуючими роликами або іншим інструментом, яка обладнана додатковим механізмом (гвинтовим, кулачковим, гідравлічним тощо) для забезпечення вертикального переміщення формуючих роликів Закономірність вертикального переміщення формуючих роликів визначається в залежності від не Метою винаходу є розширення технологічних можливостей способу шляхом забезпечення виготовлення гнутих профілів з необхідною поздовжньою кривизною О со о Ю ю 55030 вання готовий виріб звільняється і виймається з машини Запропонований спосіб дозволяє виготовляти гнуті профілі великої довжини з заданою подовжньою кривизною за одну технологічну операцію Виготовлення таких профілів іншими відомими способами неможливо без застосування додаткового обладнання Згідно запропонованому способу було виготовлено дослідну партію тонкостінних профілів з різною поздовжньою кривизною обхідної поздовжньої кривизни профілю та її розташування, його матеріалу та форми, а також величини розтягуючої сили Цю закономірність можливо розрахувати теоретично, або знайти дослідним шляхом на перших зразках партії профілів При виготовленні профілю відповідної форми на такій машині заготовка затискається в згинальних головках, розтягується і рухома каретка з формуючими роликами переміщується від тягнучої згинальної головки до нерухомої Після деформу ФІГ.1 Фіг.2 Фіг.З Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
