Стелаж торговельний

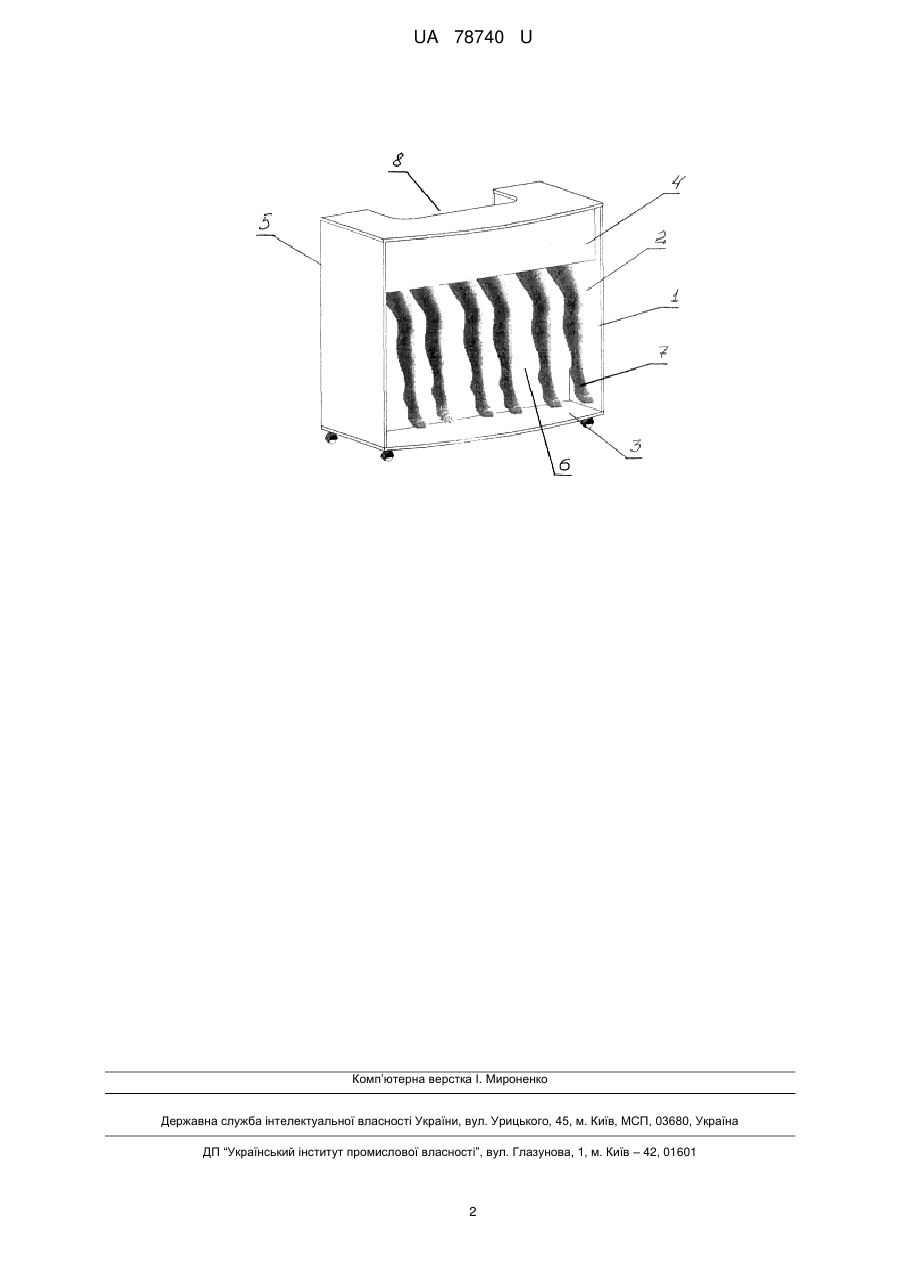

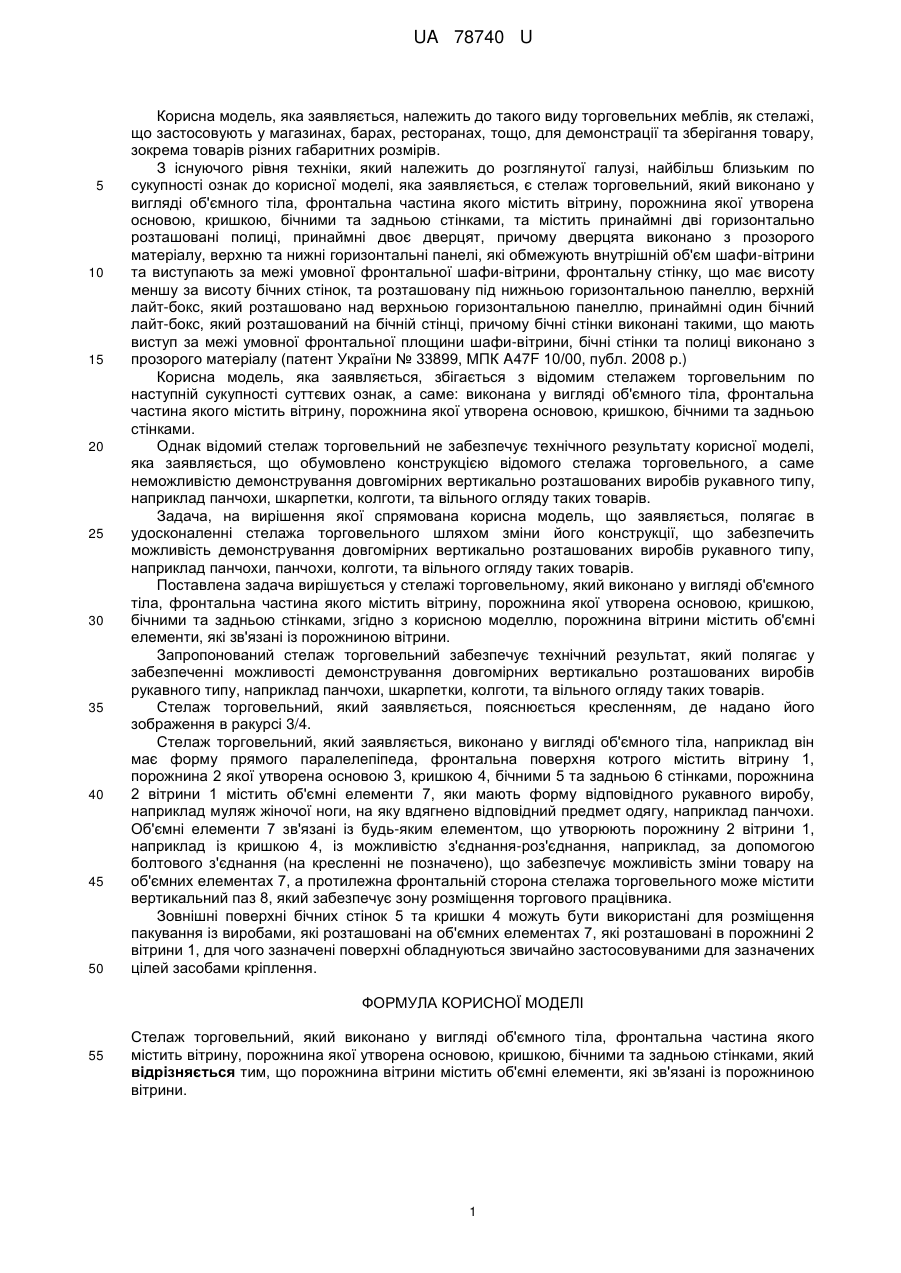

Реферат: Стелаж торговельний виконано у вигляді об'ємного тіла, фронтальна частина якого містить вітрину, порожнина якої утворена основою, кришкою, бічними та задньою стінками, і містить зв'язані з нею об'ємні елементи. UA 78740 U (54) СТЕЛАЖ ТОРГОВЕЛЬНИЙ UA 78740 U UA 78740 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, яка заявляється, належить до такого виду торговельних меблів, як стелажі, що застосовують у магазинах, барах, ресторанах, тощо, для демонстрації та зберігання товару, зокрема товарів різних габаритних розмірів. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким по сукупності ознак до корисної моделі, яка заявляється, є стелаж торговельний, який виконано у вигляді об'ємного тіла, фронтальна частина якого містить вітрину, порожнина якої утворена основою, кришкою, бічними та задньою стінками, та містить принаймні дві горизонтально розташовані полиці, принаймні двоє дверцят, причому дверцята виконано з прозорого матеріалу, верхню та нижні горизонтальні панелі, які обмежують внутрішній об'єм шафи-вітрини та виступають за межі умовної фронтальної шафи-вітрини, фронтальну стінку, що має висоту меншу за висоту бічних стінок, та розташовану під нижньою горизонтальною панеллю, верхній лайт-бокс, який розташовано над верхньою горизонтальною панеллю, принаймні один бічний лайт-бокс, який розташований на бічній стінці, причому бічні стінки виконані такими, що мають виступ за межі умовної фронтальної площини шафи-вітрини, бічні стінки та полиці виконано з прозорого матеріалу (патент України № 33899, МПК A47F 10/00, публ. 2008 p.) Корисна модель, яка заявляється, збігається з відомим стелажем торговельним по наступній сукупності суттєвих ознак, а саме: виконана у вигляді об'ємного тіла, фронтальна частина якого містить вітрину, порожнина якої утворена основою, кришкою, бічними та задньою стінками. Однак відомий стелаж торговельний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено конструкцією відомого стелажа торговельного, а саме неможливістю демонстрування довгомірних вертикально розташованих виробів рукавного типу, наприклад панчохи, шкарпетки, колготи, та вільного огляду таких товарів. Задача, на вирішення якої спрямована корисна модель, що заявляється, полягає в удосконаленні стелажа торговельного шляхом зміни його конструкції, що забезпечить можливість демонстрування довгомірних вертикально розташованих виробів рукавного типу, наприклад панчохи, панчохи, колготи, та вільного огляду таких товарів. Поставлена задача вирішується у стелажі торговельному, який виконано у вигляді об'ємного тіла, фронтальна частина якого містить вітрину, порожнина якої утворена основою, кришкою, бічними та задньою стінками, згідно з корисною моделлю, порожнина вітрини містить об'ємні елементи, які зв'язані із порожниною вітрини. Запропонований стелаж торговельний забезпечує технічний результат, який полягає у забезпеченні можливості демонстрування довгомірних вертикально розташованих виробів рукавного типу, наприклад панчохи, шкарпетки, колготи, та вільного огляду таких товарів. Стелаж торговельний, який заявляється, пояснюється кресленням, де надано його зображення в ракурсі 3/4. Стелаж торговельний, який заявляється, виконано у вигляді об'ємного тіла, наприклад він має форму прямого паралелепіпеда, фронтальна поверхня котрого містить вітрину 1, порожнина 2 якої утворена основою 3, кришкою 4, бічними 5 та задньою 6 стінками, порожнина 2 вітрини 1 містить об'ємні елементи 7, яки мають форму відповідного рукавного виробу, наприклад муляж жіночої ноги, на яку вдягнено відповідний предмет одягу, наприклад панчохи. Об'ємні елементи 7 зв'язані із будь-яким елементом, що утворюють порожнину 2 вітрини 1, наприклад із кришкою 4, із можливістю з'єднання-роз'єднання, наприклад, за допомогою болтового з'єднання (на кресленні не позначено), що забезпечує можливість зміни товару на об'ємних елементах 7, а протилежна фронтальній сторона стелажа торговельного може містити вертикальний паз 8, який забезпечує зону розміщення торгового працівника. Зовнішні поверхні бічних стінок 5 та кришки 4 можуть бути використані для розміщення пакування із виробами, які розташовані на об'ємних елементах 7, які розташовані в порожнині 2 вітрини 1, для чого зазначені поверхні обладнуються звичайно застосовуваними для зазначених цілей засобами кріплення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Стелаж торговельний, який виконано у вигляді об'ємного тіла, фронтальна частина якого містить вітрину, порожнина якої утворена основою, кришкою, бічними та задньою стінками, який відрізняється тим, що порожнина вітрини містить об'ємні елементи, які зв'язані із порожниною вітрини. 1 UA 78740 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
