Спосіб виготовлення алюмінієвих панелей з інтегральною схемою і панель з алюмінієвого сплаву з інтегральною схемою
Формула / Реферат
1. Спосіб виготовлення алюмінієвих панелей з односторонньою інтегральною схемою, що включає в себе підготовку поверхні двох листів з алюмінієвого сплаву, нанесення на один з листів запобігаючої спайці фарби в зарезервованих зонах, відповідних малюнку інтегральної схеми, з'єднання листів один з одним за допомогою прокатки і розширення каналів, відповідних неспаяним зонам, за допомогою текучого середовища під тиском, причому деформовану сторону виконують з сплаву серії 1000, а плоску сторону виконують з сплаву, що містить залізо і марганець в таких кількостях, що Fe+Mn>0,8 мас. %.
2. Спосіб за п.1, в якому Fe+Mn>1 мас.%.
3. Спосіб за п.1, в якому Fe+Mn>1,5 мас.%.
4. Спосіб за п.1, в якому сплавом плоскої сторони є сплав 8006.
5. Спосіб за будь-яким з пп. 1-4, в якому лист плоскої сторони отримують шляхом безперервного відливання стрічок.
6. Панель з алюмінієвого сплаву з інтегральною схемою одностороннього типу, що містить одну плоску сторону і одну деформовану сторону, в якій деформована сторона виконана з сплаву серії 1000, а плоска сторона виконана з сплаву, що містить залізо і марганець в таких кількостях, що Fe+Mn>0,8 мас. %.
Текст

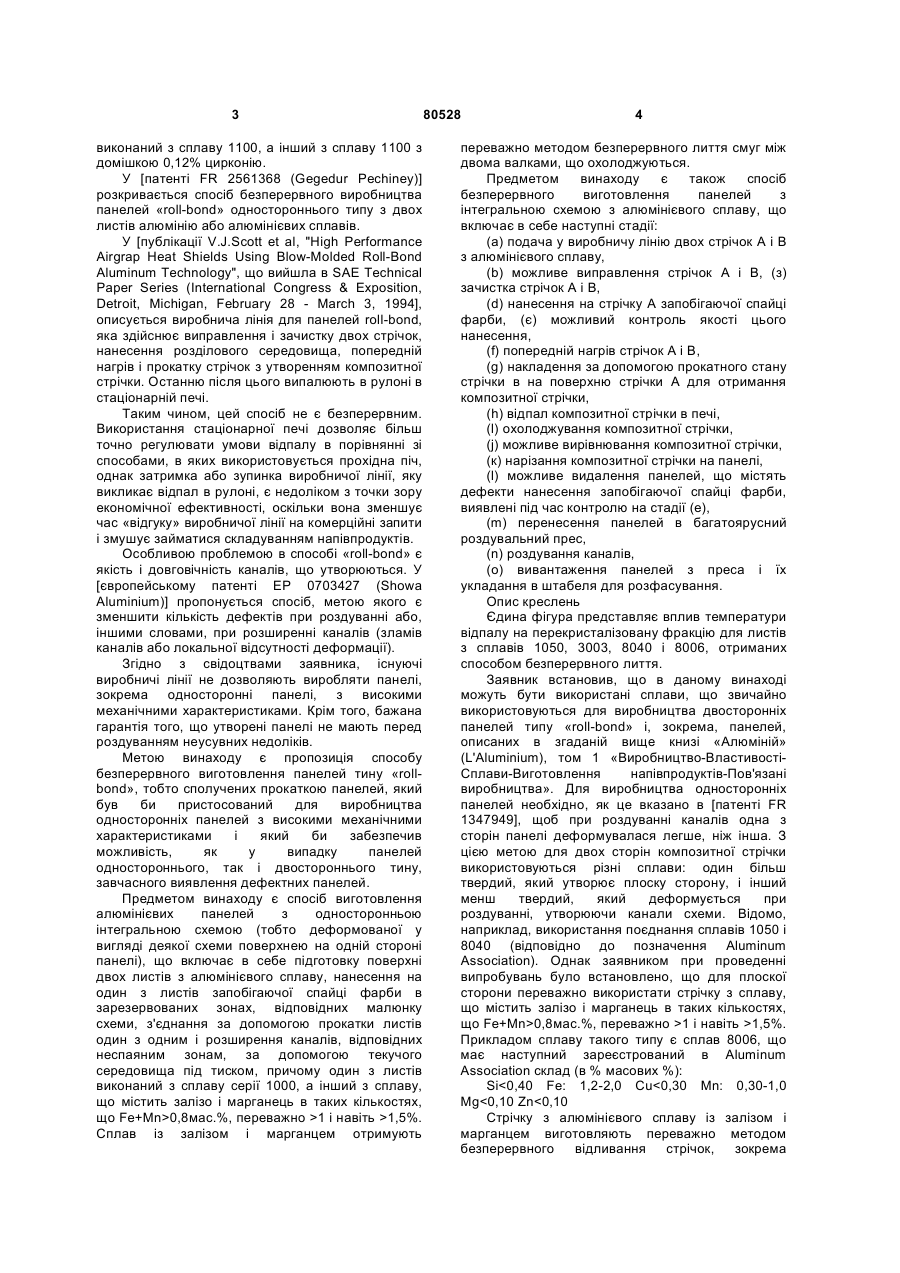

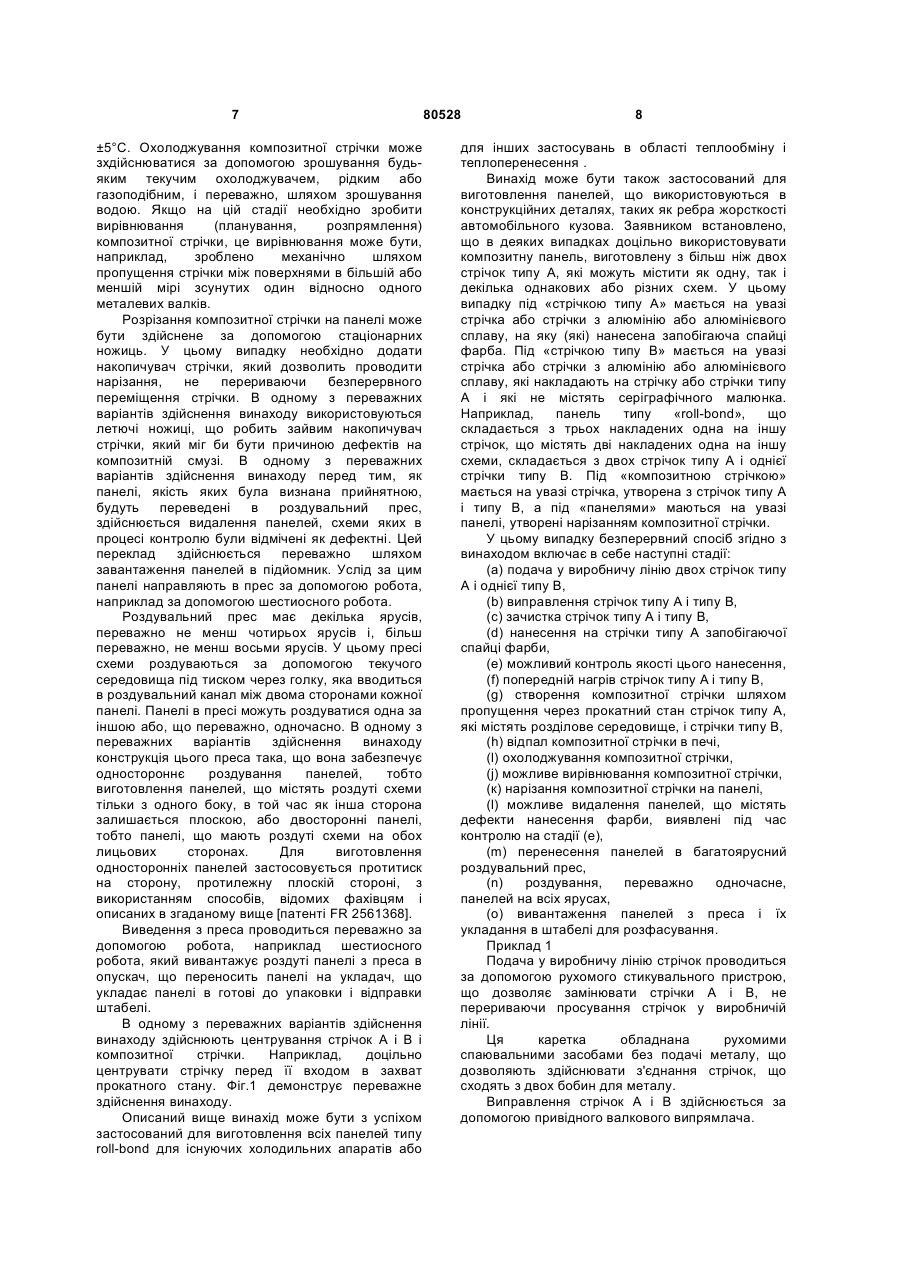

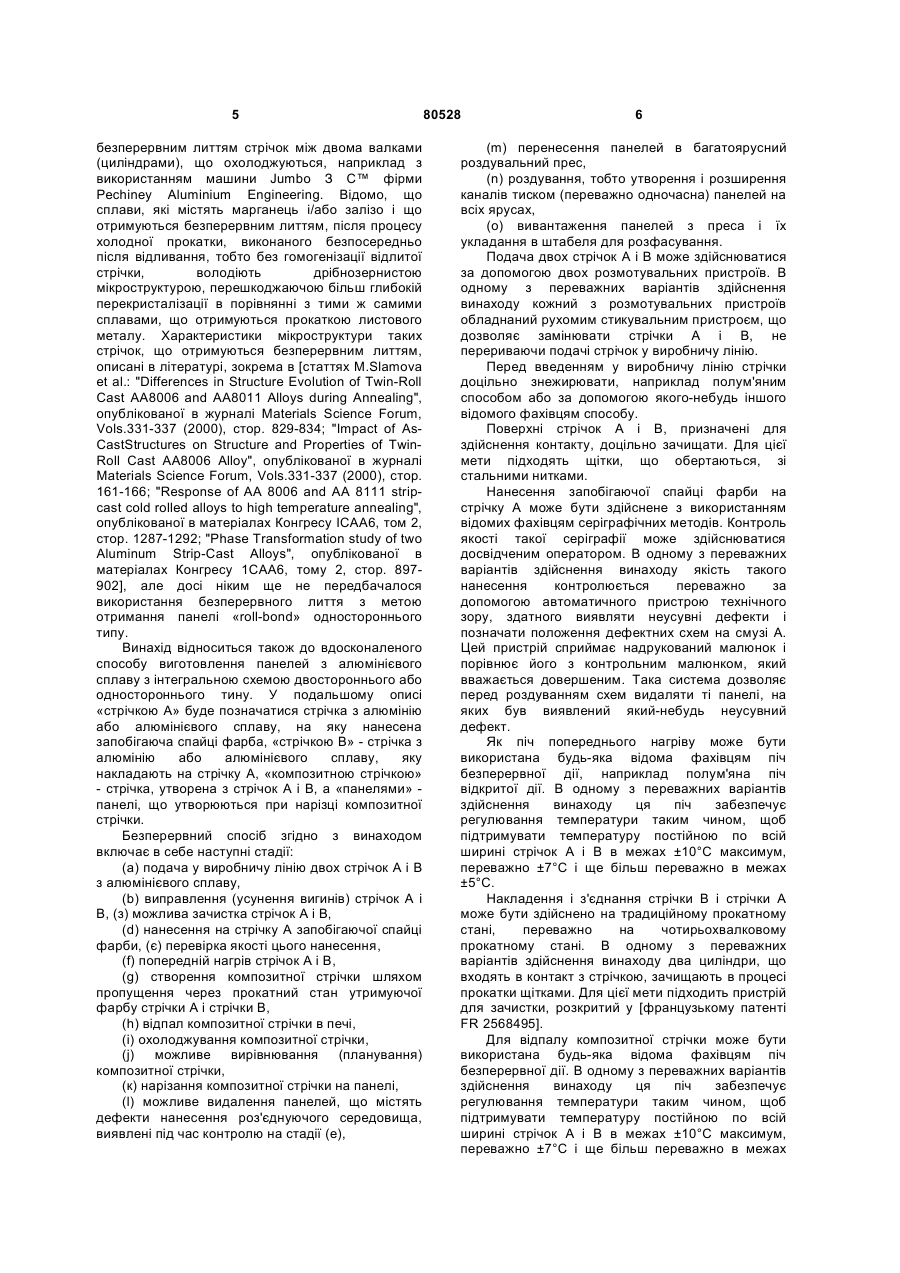

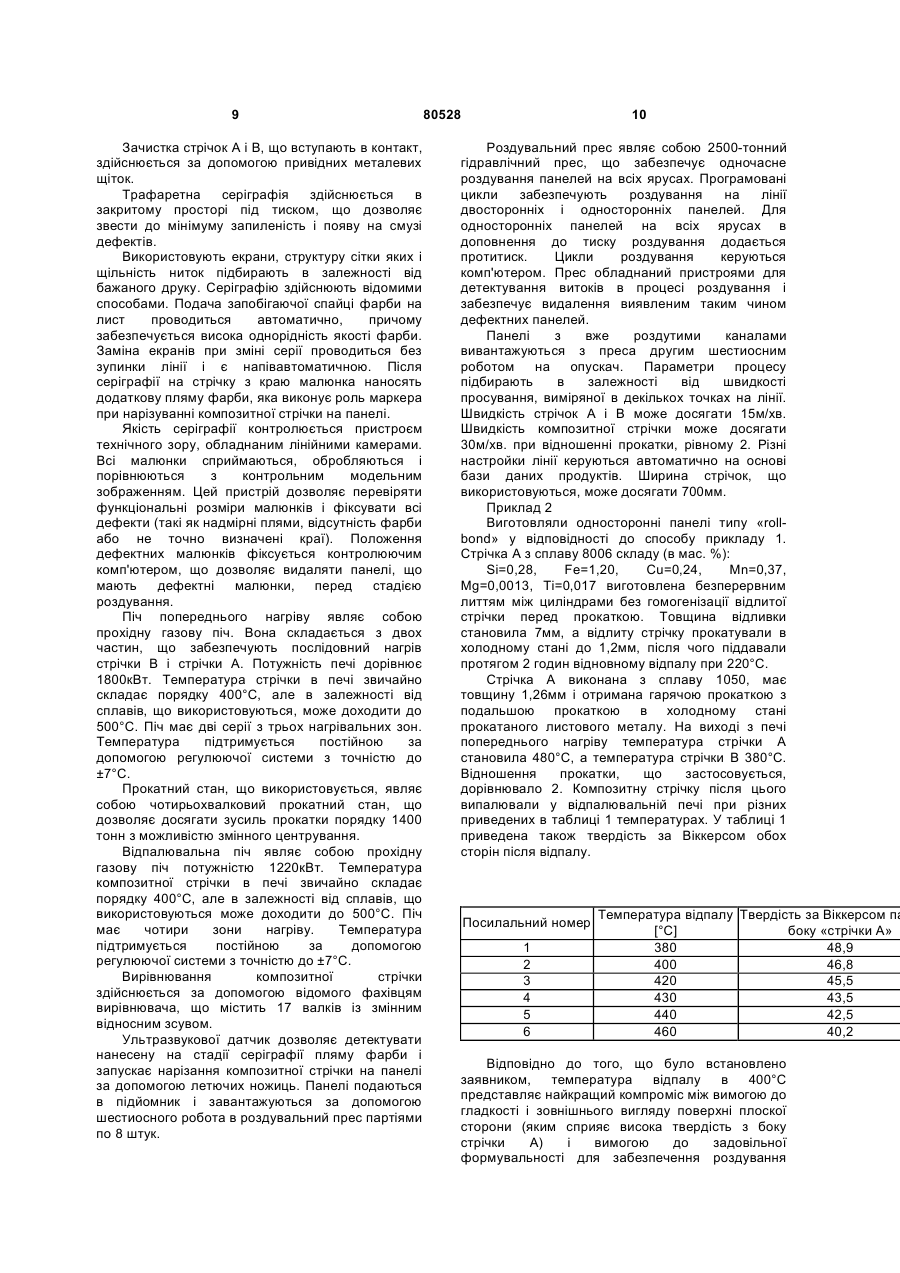

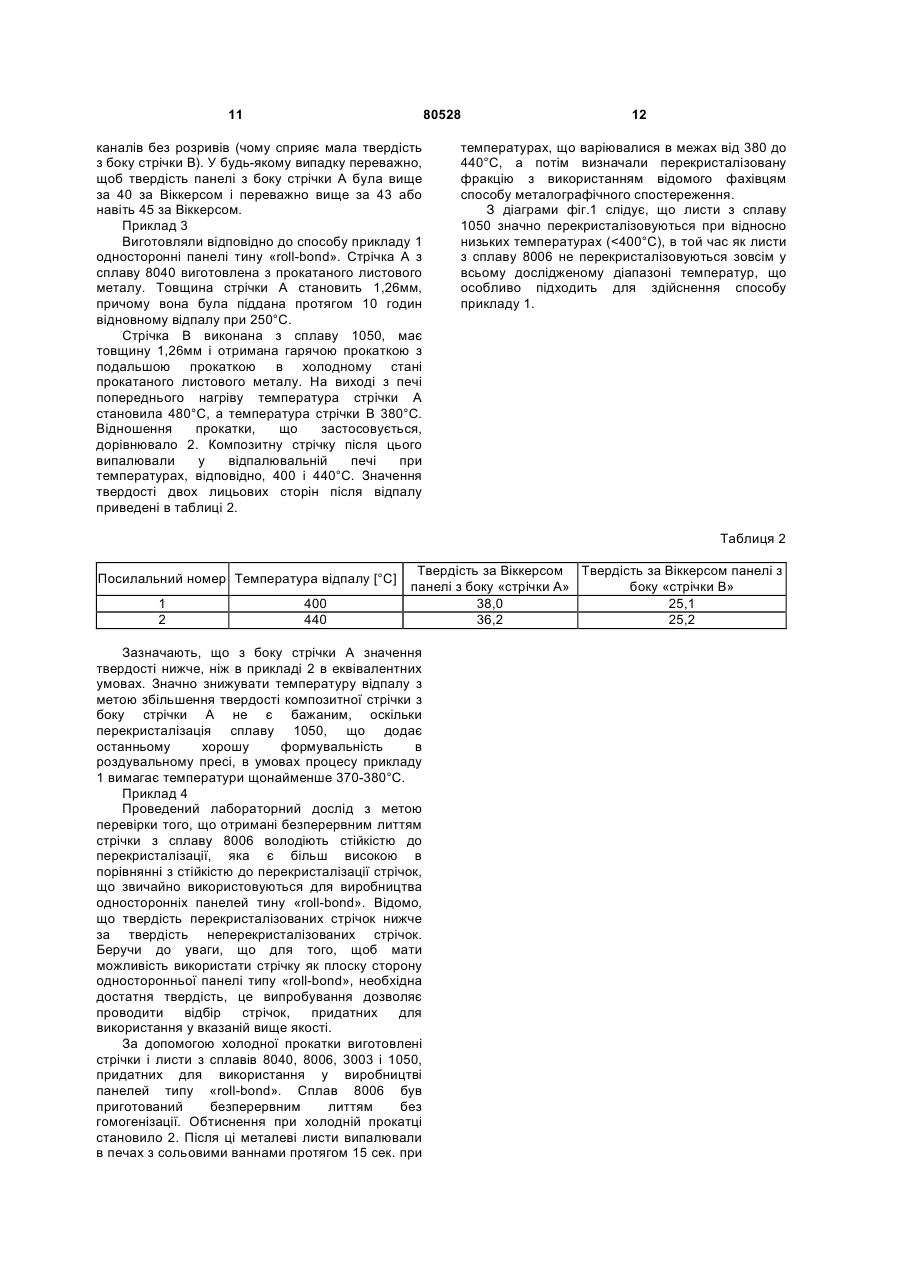

1. Спосіб виготовлення алюмінієвих панелей з односторонньою інтегральною схемою, що включає в себе підготовку поверхні двох листів з алюмінієвого сплаву, нанесення на один з листів запобігаючої спайці фарби в зарезервованих зонах, відповідних малюнку інтегральної схеми, з'єднання листів один з одним за допомогою C2 1 3 виконаний з сплаву 1100, а інший з сплаву 1100 з домішкою 0,12% цирконію. У [патенті FR 2561368 (Gegedur Pechiney)] розкривається спосіб безперервного виробництва панелей «roll-bond» одностороннього типу з двох листів алюмінію або алюмінієвих сплавів. У [публікації V.J.Scott et al, "High Performance Airgrap Heat Shields Using Blow-Molded Roll-Bond Aluminum Technology", що вийшла в SAE Technical Paper Series (International Congress & Exposition, Detroit, Michigan, February 28 - March 3, 1994], описується виробнича лінія для панелей roll-bond, яка здійснює виправлення і зачистку двох стрічок, нанесення розділового середовища, попередній нагрів і прокатку стрічок з утворенням композитної стрічки. Останню після цього випалюють в рулоні в стаціонарній печі. Таким чином, цей спосіб не є безперервним. Використання стаціонарної печі дозволяє більш точно регулювати умови відпалу в порівнянні зі способами, в яких використовується прохідна піч, однак затримка або зупинка виробничої лінії, яку викликає відпал в рулоні, є недоліком з точки зору економічної ефективності, оскільки вона зменшує час «відгуку» виробничої лінії на комерційні запити і змушує займатися складуванням напівпродуктів. Особливою проблемою в способі «roll-bond» є якість і довговічність каналів, що утворюються. У [європейському патенті ЕР 0703427 (Showa Aluminium)] пропонується спосіб, метою якого є зменшити кількість дефектів при роздуванні або, іншими словами, при розширенні каналів (зламів каналів або локальної відсутності деформації). Згідно з свідоцтвами заявника, існуючі виробничі лінії не дозволяють виробляти панелі, зокрема односторонні панелі, з високими механічними характеристиками. Крім того, бажана гарантія того, що утворені панелі не мають перед роздуванням неусувних недоліків. Метою винаходу є пропозиція способу безперервного виготовлення панелей тину «rollbond», тобто сполучених прокаткою панелей, який був би пристосований для виробництва односторонніх панелей з високими механічними характеристиками і який би забезпечив можливість, як у випадку панелей одностороннього, так і двостороннього тину, завчасного виявлення дефектних панелей. Предметом винаходу є спосіб виготовлення алюмінієвих панелей з односторонньою інтегральною схемою (тобто деформованої у вигляді деякої схеми поверхнею на одній стороні панелі), що включає в себе підготовку поверхні двох листів з алюмінієвого сплаву, нанесення на один з листів запобігаючої спайці фарби в зарезервованих зонах, відповідних малюнку схеми, з'єднання за допомогою прокатки листів один з одним і розширення каналів, відповідних неспаяним зонам, за допомогою текучого середовища під тиском, причому один з листів виконаний з сплаву серії 1000, а інший з сплаву, що містить залізо і марганець в таких кількостях, що Fe+Mn>0,8мас.%, переважно >1 і навіть >1,5%. Сплав із залізом і марганцем отримують 80528 4 переважно методом безперервного лиття смуг між двома валками, що охолоджуються. Предметом винаходу є також спосіб безперервного виготовлення панелей з інтегральною схемою з алюмінієвого сплаву, що включає в себе наступні стадії: (a) подача у виробничу лінію двох стрічок А і В з алюмінієвого сплаву, (b) можливе виправлення стрічок А і В, (з) зачистка стрічок А і В, (d) нанесення на стрічку А запобігаючої спайці фарби, (є) можливий контроль якості цього нанесення, (f) попередній нагрів стрічок А і В, (g) накладення за допомогою прокатного стану стрічки в на поверхню стрічки А для отримання композитної стрічки, (h) відпал композитної стрічки в печі, (l) охолоджування композитної стрічки, (j) можливе вирівнювання композитної стрічки, (к) нарізання композитної стрічки на панелі, (l) можливе видалення панелей, що містять дефекти нанесення запобігаючої спайці фарби, виявлені під час контролю на стадії (e), (m) перенесення панелей в багатоярусний роздувальний прес, (n) роздування каналів, (о) вивантаження панелей з преса і їх укладання в штабеля для розфасування. Опис креслень Єдина фігура представляє вплив температури відпалу на перекристалізовану фракцію для листів з сплавів 1050, 3003, 8040 і 8006, отриманих способом безперервного лиття. Заявник встановив, що в даному винаході можуть бути використані сплави, що звичайно використовуються для виробництва двосторонніх панелей типу «roll-bond» і, зокрема, панелей, описаних в згаданій вище книзі «Алюміній» (L'Aluminium), том 1 «Виробництво-ВластивостіСплави-Виготовлення напівпродуктів-Пов'язані виробництва». Для виробництва односторонніх панелей необхідно, як це вказано в [патенті FR 1347949], щоб при роздуванні каналів одна з сторін панелі деформувалася легше, ніж інша. З цією метою для двох сторін композитної стрічки використовуються різні сплави: один більш твердий, який утворює плоску сторону, і інший менш твердий, який деформується при роздуванні, утворюючи канали схеми. Відомо, наприклад, використання поєднання сплавів 1050 і 8040 (відповідно до позначення Aluminum Association). Однак заявником при проведенні випробувань було встановлено, що для плоскої сторони переважно використати стрічку з сплаву, що містить залізо і марганець в таких кількостях, що Fe+Mn>0,8мас.%, переважно >1 і навіть >1,5%. Прикладом сплаву такого типу є сплав 8006, що має наступний зареєстрований в Aluminum Association склад (в % масових %): Si
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for making integrated circuit aluminium panels and integrated circuit aluminium panel
Автори англійськоюDoremus Yves, Poizat Laurent, Elghazal Hayat
Назва патенту російськоюСпособ изготовления алюминиевых панелей с интегральной схемой и панель из алюминиевого сплава с интегральной схемой
Автори російськоюДоремю Ив, Пауза Лоран, Эльгазаль Айат
МПК / Мітки
МПК: B21D 53/02
Мітки: панель, інтегральною, виготовлення, схемою, сплаву, алюмінієвих, панелей, спосіб, алюмінієвого
