Пристрій для повітряної класифікації сипких матеріалів

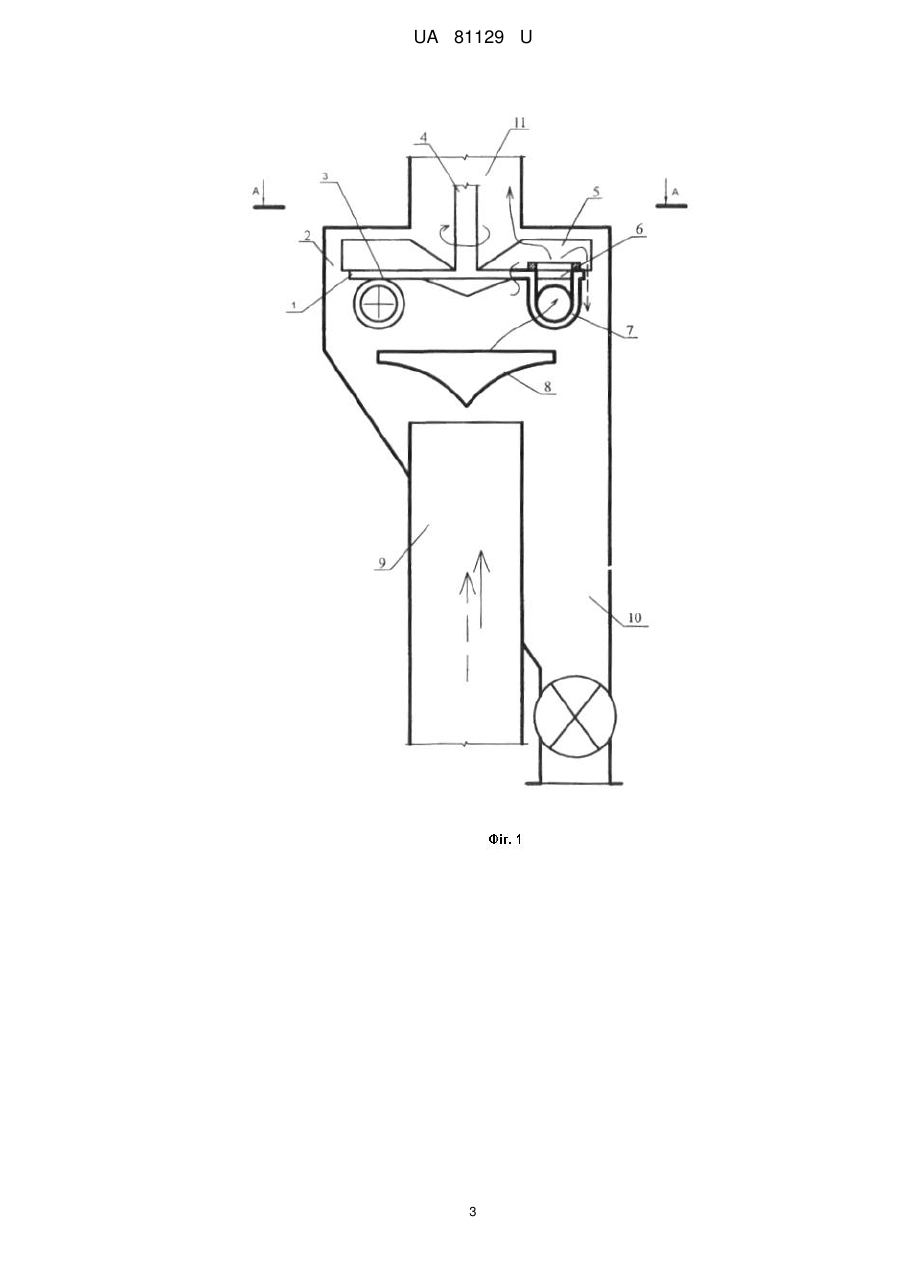

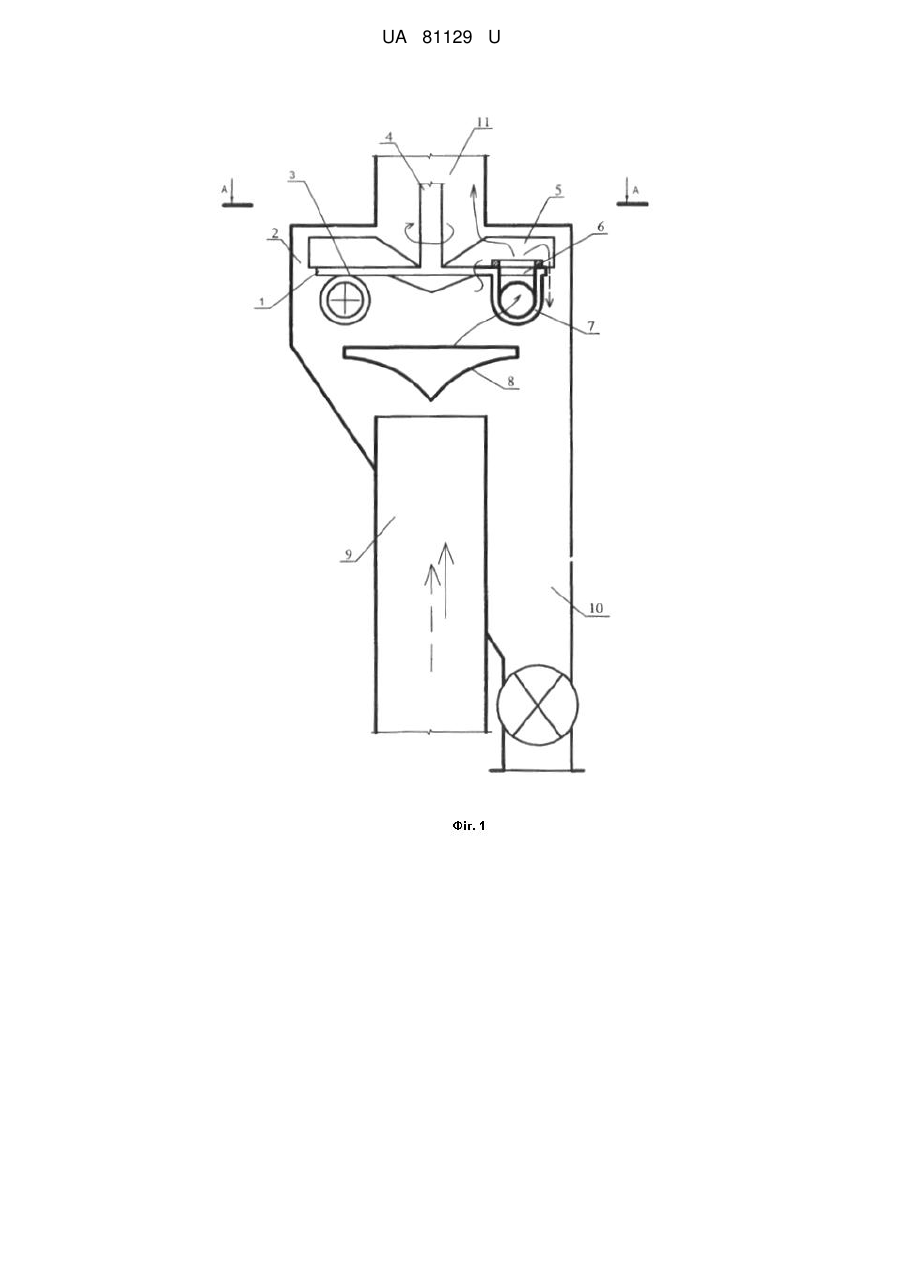

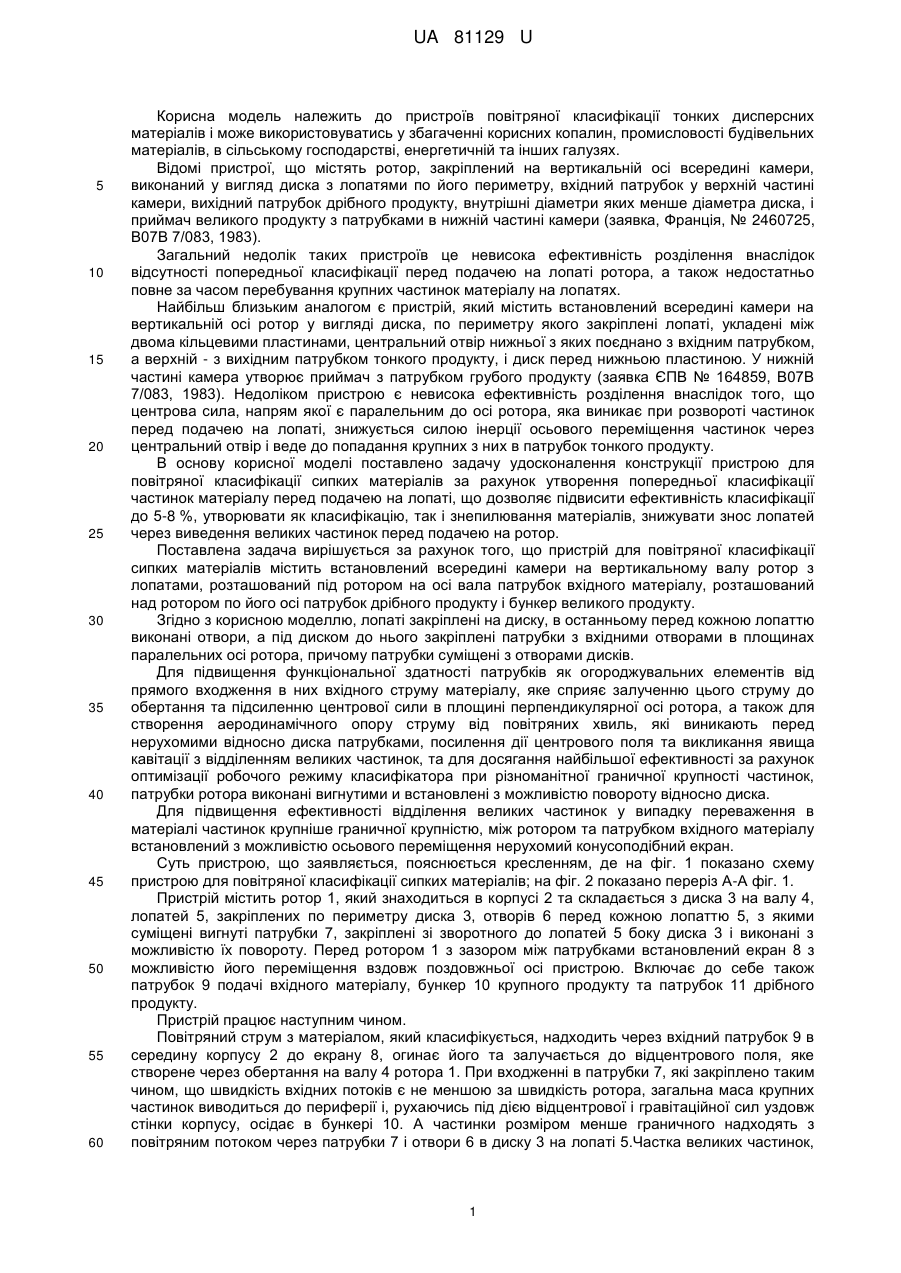

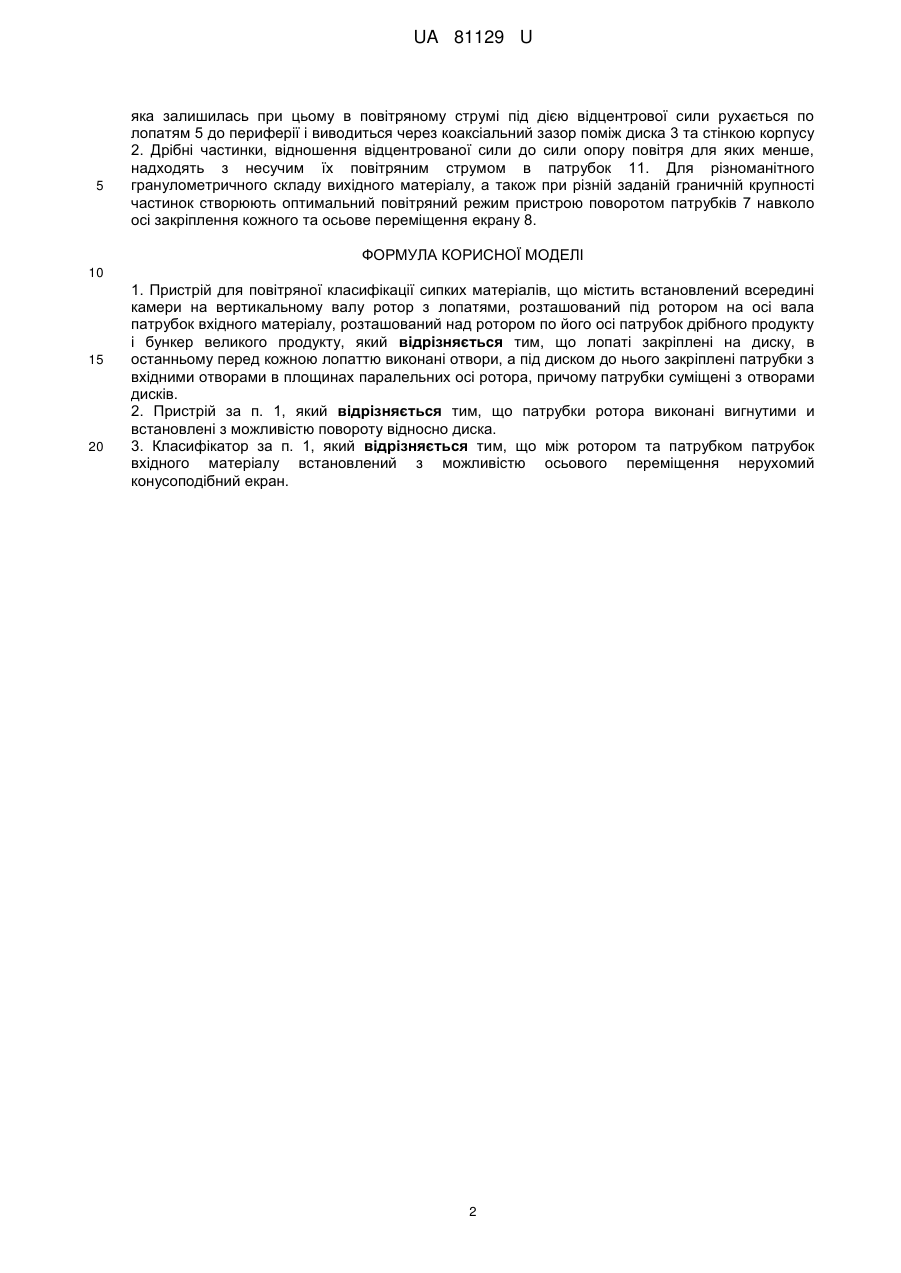

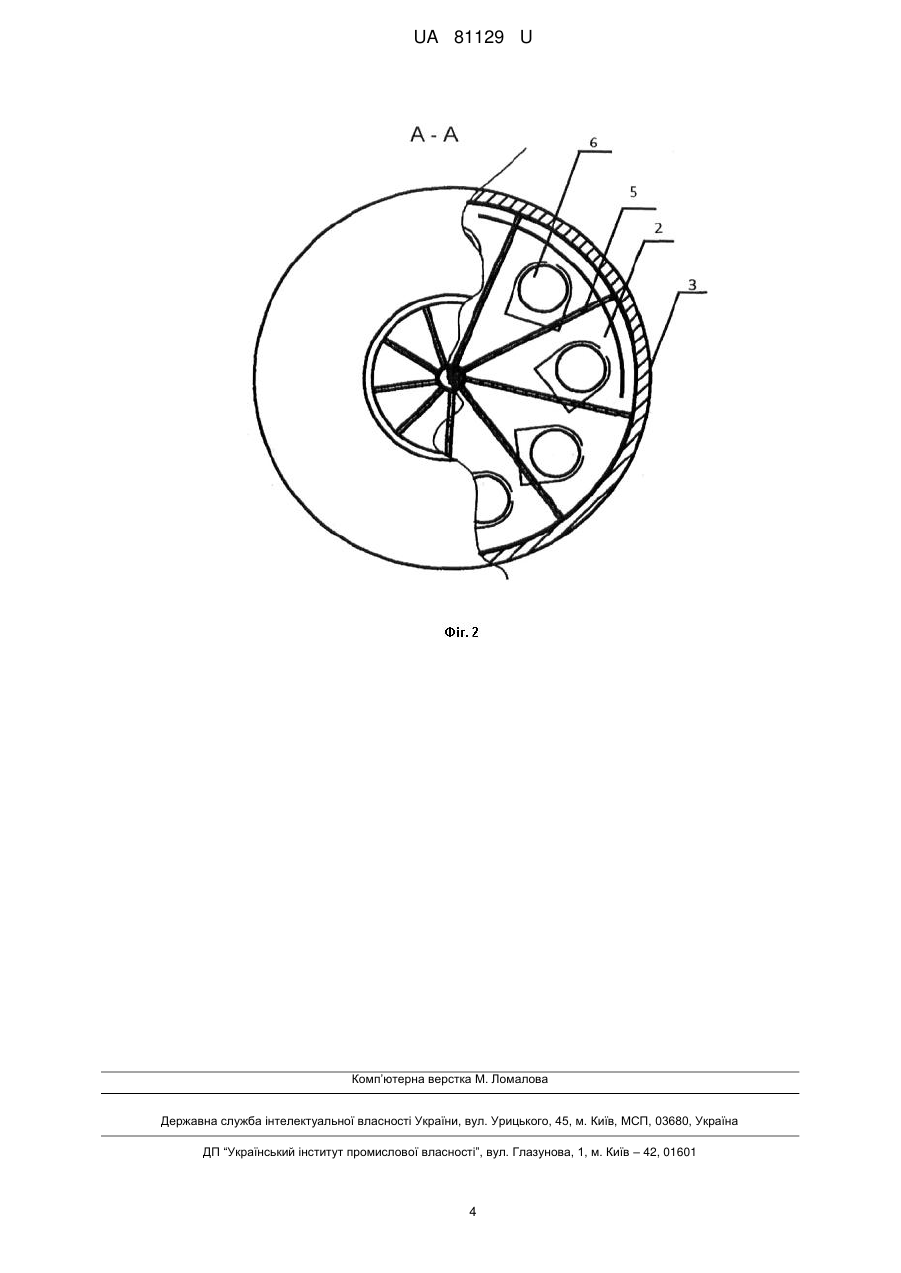

Реферат: Пристрій для повітряної класифікації сипких матеріалів містить встановлений всередині камери на вертикальному валу ротор з лопатями, патрубок вхідного матеріалу, патрубок дрібного продукту, бункер великого продукту, диск, отвори, патрубки з вхідними отворами в площинах паралельних осі ротора та нерухомий конусоподібний екран. UA 81129 U (54) ПРИСТРІЙ ДЛЯ ПОВІТРЯНОЇ КЛАСИФІКАЦІЇ СИПКИХ МАТЕРІАЛІВ UA 81129 U UA 81129 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв повітряної класифікації тонких дисперсних матеріалів і може використовуватись у збагаченні корисних копалин, промисловості будівельних матеріалів, в сільському господарстві, енергетичній та інших галузях. Відомі пристрої, що містять ротор, закріплений на вертикальній осі всередині камери, виконаний у вигляд диска з лопатями по його периметру, вхідний патрубок у верхній частині камери, вихідний патрубок дрібного продукту, внутрішні діаметри яких менше діаметра диска, і приймач великого продукту з патрубками в нижній частині камери (заявка, Франція, № 2460725, В07В 7/083, 1983). Загальний недолік таких пристроїв це невисока ефективність розділення внаслідок відсутності попередньої класифікації перед подачею на лопаті ротора, а також недостатньо повне за часом перебування крупних частинок матеріалу на лопатях. Найбільш близьким аналогом є пристрій, який містить встановлений всередині камери на вертикальній осі ротор у вигляді диска, по периметру якого закріплені лопаті, укладені між двома кільцевими пластинами, центральний отвір нижньої з яких поєднано з вхідним патрубком, а верхній - з вихідним патрубком тонкого продукту, і диск перед нижньою пластиною. У нижній частині камера утворює приймач з патрубком грубого продукту (заявка ЄПВ № 164859, В07В 7/083, 1983). Недоліком пристрою є невисока ефективність розділення внаслідок того, що центрова сила, напрям якої є паралельним до осі ротора, яка виникає при розвороті частинок перед подачею на лопаті, знижується силою інерції осьового переміщення частинок через центральний отвір і веде до попадання крупних з них в патрубок тонкого продукту. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою для повітряної класифікації сипких матеріалів за рахунок утворення попередньої класифікації частинок матеріалу перед подачею на лопаті, що дозволяє підвисити ефективність класифікації до 5-8 %, утворювати як класифікацію, так і знепилювання матеріалів, знижувати знос лопатей через виведення великих частинок перед подачею на ротор. Поставлена задача вирішується за рахунок того, що пристрій для повітряної класифікації сипких матеріалів містить встановлений всередині камери на вертикальному валу ротор з лопатами, розташований під ротором на осі вала патрубок вхідного матеріалу, розташований над ротором по його осі патрубок дрібного продукту і бункер великого продукту. Згідно з корисною моделлю, лопаті закріплені на диску, в останньому перед кожною лопаттю виконані отвори, а під диском до нього закріплені патрубки з вхідними отворами в площинах паралельних осі ротора, причому патрубки суміщені з отворами дисків. Для підвищення функціональної здатності патрубків як огороджувальних елементів від прямого входження в них вхідного струму матеріалу, яке сприяє залученню цього струму до обертання та підсиленню центрової сили в площині перпендикулярної осі ротора, а також для створення аеродинамічного опору струму від повітряних хвиль, які виникають перед нерухомими відносно диска патрубками, посилення дії центрового поля та викликання явища кавітації з відділенням великих частинок, та для досягання найбільшої ефективності за рахунок оптимізації робочого режиму класифікатора при різноманітної граничної крупності частинок, патрубки ротора виконані вигнутими и встановлені з можливістю повороту відносно диска. Для підвищення ефективності відділення великих частинок у випадку переваження в матеріалі частинок крупніше граничної крупністю, між ротором та патрубком вхідного матеріалу встановлений з можливістю осьового переміщення нерухомий конусоподібний екран. Суть пристрою, що заявляється, пояснюється кресленням, де на фіг. 1 показано схему пристрою для повітряної класифікації сипких матеріалів; на фіг. 2 показано переріз А-А фіг. 1. Пристрій містить ротор 1, який знаходиться в корпусі 2 та складається з диска 3 на валу 4, лопатей 5, закріплених по периметру диска 3, отворів 6 перед кожною лопаттю 5, з якими суміщені вигнуті патрубки 7, закріплені зізворотного до лопатей 5 боку диска 3 і виконані з можливістю їх повороту. Перед ротором 1 з зазором між патрубками встановлений екран 8 з можливістю його переміщення вздовж поздовжньої осі пристрою. Включає до себе також патрубок 9 подачі вхідного матеріалу, бункер 10 крупного продукту та патрубок 11 дрібного продукту. Пристрій працює наступним чином. Повітряний струм з матеріалом, який класифікується, надходить через вхідний патрубок 9 в середину корпусу 2 до екрану 8, огинає його та залучається до відцентрового поля, яке створене через обертання на валу 4 ротора 1. При входженні в патрубки 7, які закріплено таким чином, що швидкість вхідних потоків є не меншою за швидкість ротора, загальна маса крупних частинок виводиться до периферії і, рухаючись під дією відцентрової і гравітаційної сил уздовж стінки корпусу, осідає в бункері 10. А частинки розміром менше граничного надходять з повітряним потоком через патрубки 7 і отвори 6 в диску 3 на лопаті 5.Частка великих частинок, 1 UA 81129 U 5 яка залишилась при цьому в повітряному струмі під дією відцентрової сили рухається по лопатям 5 до периферії і виводиться через коаксіальний зазор поміж диска 3 та стінкою корпусу 2. Дрібні частинки, відношення відцентрованої сили до сили опору повітря для яких менше, надходять з несучим їх повітряним струмом в патрубок 11. Для різноманітного гранулометричного складу вихідного матеріалу, а також при різній заданій граничній крупності частинок створюють оптимальний повітряний режим пристрою поворотом патрубків 7 навколо осі закріплення кожного та осьове переміщення екрану 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для повітряної класифікації сипких матеріалів, що містить встановлений всередині камери на вертикальному валу ротор з лопатями, розташований під ротором на осі вала патрубок вхідного матеріалу, розташований над ротором по його осі патрубок дрібного продукту і бункер великого продукту, який відрізняється тим, що лопаті закріплені на диску, в останньому перед кожною лопаттю виконані отвори, а під диском до нього закріплені патрубки з вхідними отворами в площинах паралельних осі ротора, причому патрубки суміщені з отворами дисків. 2. Пристрій за п. 1, який відрізняється тим, що патрубки ротора виконані вигнутими и встановлені з можливістю повороту відносно диска. 3. Класифікатор за п. 1, який відрізняється тим, що між ротором та патрубком патрубок вхідного матеріалу встановлений з можливістю осьового переміщення нерухомий конусоподібний екран. 2 UA 81129 U 3 UA 81129 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
