Закупорювальний пристрій для пляшки з індикацією розкриття

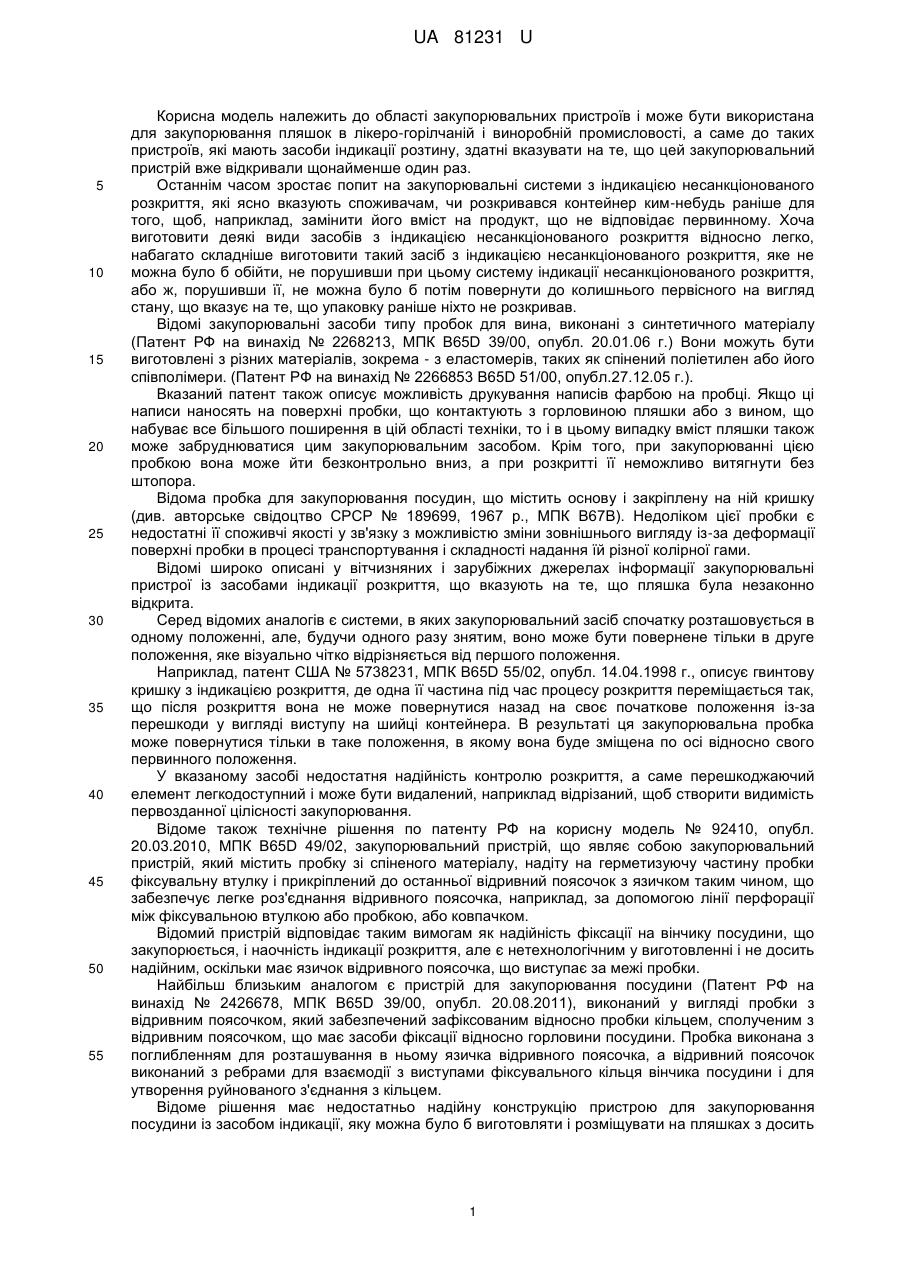

Реферат: Закупорювальний пристрій для пляшки з індикацією розкриття виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченої внутрішньою втулкою із засобом індикації розкриття. Пристрій додатково містить зовнішню кришку, сполучену з внутрішньою втулкою, шайбу, встановлену між внутрішньою втулкою і зовнішньою кришкою, причому засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною як індикаторна ділянка. UA 81231 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ З ІНДИКАЦІЄЮ РОЗКРИТТЯ UA 81231 U UA 81231 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розтину, здатні вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачам, чи розкривався контейнер ким-небудь раніше для того, щоб, наприклад, замінити його вміст на продукт, що не відповідає первинному. Хоча виготовити деякі види засобів з індикацією несанкціонованого розкриття відносно легко, набагато складніше виготовити такий засіб з індикацією несанкціонованого розкриття, яке не можна було б обійти, не порушивши при цьому систему індикації несанкціонованого розкриття, або ж, порушивши її, не можна було б потім повернути до колишнього первісного на вигляд стану, що вказує на те, що упаковку раніше ніхто не розкривав. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.) Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери. (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку вміст пляшки також може забруднюватися цим закупорювальним засобом. Крім того, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної колірної гами. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в яких закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, воно може бути повернене тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад, патент США № 5738231, МПК B65D 55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розкриття, де одна її частина під час процесу розкриття переміщається так, що після розкриття вона не може повернутися назад на своє початкове положення із-за перешкоди у вигляді виступу на шийці контейнера. В результаті ця закупорювальна пробка може повернутися тільки в таке положення, в якому вона буде зміщена по осі відносно свого первинного положення. У вказаному засобі недостатня надійність контролю розкриття, а саме перешкоджаючий елемент легкодоступний і може бути видалений, наприклад відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відоме також технічне рішення по патенту РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02, закупорювальний пристрій, що являє собою закупорювальний пристрій, який містить пробку зі спіненого матеріалу, надіту на герметизуючу частину пробки фіксувальну втулку і прикріплений до останньої відривний поясочок з язичком таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад, за допомогою лінії перфорації між фіксувальною втулкою або пробкою, або ковпачком. Відомий пристрій відповідає таким вимогам як надійність фіксації на вінчику посудини, що закупорюється, і наочність індикації розкриття, але є нетехнологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Найбільш близьким аналогом є пристрій для закупорювання посудини (Патент РФ на винахід № 2426678, МПК B65D 39/00, опубл. 20.08.2011), виконаний у вигляді пробки з відривним поясочком, який забезпечений зафіксованим відносно пробки кільцем, сполученим з відривним поясочком, що має засоби фіксації відносно горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного поясочка, а відривний поясочок виконаний з ребрами для взаємодії з виступами фіксувального кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, яку можна було б виготовляти і розміщувати на пляшках з досить 1 UA 81231 U 5 10 15 20 25 30 35 40 45 50 55 60 високою швидкістю без ненавмисного руйнування або деформації самого засобу індикації з причини можливості випадкового руйнування по лінії ослабленої міцності. Технічний результат заявленої корисної моделі полягає в розробці надійнішої конструкції закупорювального пристрою із засобом індикації розкриття, яка задовольняла б високим споживчим якостям при прийнятній вартості і, у результаті, підвищувала зручність використання для споживача. Вказаний технічний результат досягається тим, що закупорювальний пристрій для пляшки з індикацією розкриття виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, яка забезпечена внутрішньою втулкою із засобом індикації розкриття, при цьому пристрій додатково містить зовнішню кришку, сполучену з внутрішньою втулкою, шайбу, встановлену між внутрішньою втулкою і зовнішньою кришкою, причому засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною як індикаторна ділянка. У окремому випадку виконання корисної моделі на бічній поверхні внутрішньої втулки є буртик, що утримує зовнішню кришку, після першого розкриття, забезпечуючи підйом усіх деталей при подальшому розкритті. У окремому випадку виконання корисної моделі пристрій містить засіб блокування зворотного ходу від переміщення зовнішньої втулки в початкове положення при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. Можливість виконання корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до справжнього технічного рішення. Опис конструкції пояснюється кресленнями, на яких зображений загальний вигляд закупорювального пристрою для пляшки з частковим розрізом до розкриття (фіг. 1), після першого розкриття (фіг. 2), вигляд А на фіг. 2 (фіг. 3). Закупорювальний пристрій для пляшки містить пробку 1, внутрішню втулку 2, зовнішню кришку 3 і шайбу 4. Пробка 1 виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксувальні властивості. Пробка може бути виконана також з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина пробки 1 призначена для з'єднання з внутрішньою втулкою 2, а нижня частина встановлюється в горловині пляшки. Внутрішня втулка 2 виконана із зовнішніми осьовими шліцами 5 і внутрішнім гнучким виступом 6 з торцевою поверхнею 7, який забезпечує з'єднання з верхньою частиною внутрішньої пробки 1, а також є елементом осьового блокування закупорювального пристрою. Нижня зовнішня частина внутрішньої втулки 2 виконана як індикаторна ділянка 8, яка є інтервалом Н між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2. На зовнішній бічній поверхні внутрішньої втулки 2 є буртик 9, що утримує зовнішню кришку 3 після першого розкриття, що згодом дає можливість підйому усіх деталей при подальшому розкритті, забезпечуючи їх осьове стопоріння. Зовнішня кришка 3 має торцеву 10 і бічну 11 поверхонь, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 12, що взаємодіють зі шліцами 5 внутрішньої втулки 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 виконаний кільцевий утримуючий буртик 13. Крім того, зовнішня кришка 3 має на нижній торцевій поверхні еластичний виступ 14 з можливістю фіксації на буртику 9 втулок 2 при першому розкритті. Зовнішня кришка 3 може бути декорована оболонкою з алюмінію або іншого матеріалу. Між зовнішньою кришкою 3 і внутрішньою втулкою 2 встановлена шайба 4, яка має верхній зачіп 15 і нижній зачіп 16 з торцевою поверхнею 17. Верхній зачіп 15 виконаний з можливістю взаємної фіксації з буртиком 13, а нижній зачіп 16 взаємодіє з торцевою поверхнею 7 гнучкого виступу 6 внутрішньої втулки 2. Засіб блокування зворотного ходу від переміщення зовнішньої кришки 3 в початкове положення при повторному закритті утворений верхньою частиною пробки 1, внутрішнім гнучким виступом 6 втулок 2, буртиком 13 кришки 3 і шайбою 4. Вказаний засіб забезпечує взаємну фіксацію усіх деталей закупорювального пристрою в початковому положенні, а також забезпечує видиму індикаторну ділянку 8 при розкритті і повторному закупорюванні. На поверхню індикаторної ділянки 8 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньою кришкою 3. 2 UA 81231 U 5 10 15 20 Збирання закупорювального пристрою здійснюється таким чином. Спочатку сполучають зовнішню кришку 3 з шайбою 4, далі вказані деталі збираються з внутрішньою втулкою 2. Пробку 1 встановлюють у внутрішню втулку 2, відхиляючи при цьому гнучкий виступ 6, утворюючи з шайбою 4 зовнішніх кришки 3 замкове з'єднання. Міцне утримання пробки 1 у внутрішній втулці 2 забезпечується також з використанням адгезиву. Закупорювальний пристрій працює таким чином: нижня частина пробки 1 разом з внутрішньою втулкою 2, кришкою 3 і шайбою 4 встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань Н до зіткнення буртика 9 з еластичним виступом 14 з можливістю фіксації кришки 3 при першому розкритті. При цьому шайба 4 виходить із замкового з'єднання з гнучким виступом 6 внутрішньої втулки 2 і упирається своєю торцевою поверхнею 17 нижнього зачепу 16 в торцеву поверхню 7 гнучкого виступу 6, утворюючи при цьому засіб блокування зворотного ходу зовнішньої кришки 3 в осьовому напрямі при повторному закритті. При подальшому розкритті усі деталі вже знаходяться в постійно зафіксованому положенні як при подальшому відкритті, так і при повторному закритті, при цьому видима індикаторна ділянка 8 більше не закривається зовнішньою втулкою 2. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на пляшці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Закупорювальний пристрій для пляшки з індикацією розкриття, виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченої внутрішньою втулкою із засобом індикації розкриття, який відрізняється тим, що пристрій додатково містить зовнішню кришку, сполучену з внутрішньою втулкою, шайбу, встановлену між внутрішньою втулкою і зовнішньою кришкою, причому засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною як індикаторна ділянка. 2. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що на бічній поверхні внутрішньої втулки є буртик, що утримує зовнішню кришку, після першого розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті. 3. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що містить засіб блокування зворотного ходу від переміщення зовнішньої втулки в початкове положення при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. 3 UA 81231 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
