Бінорія фадєєва

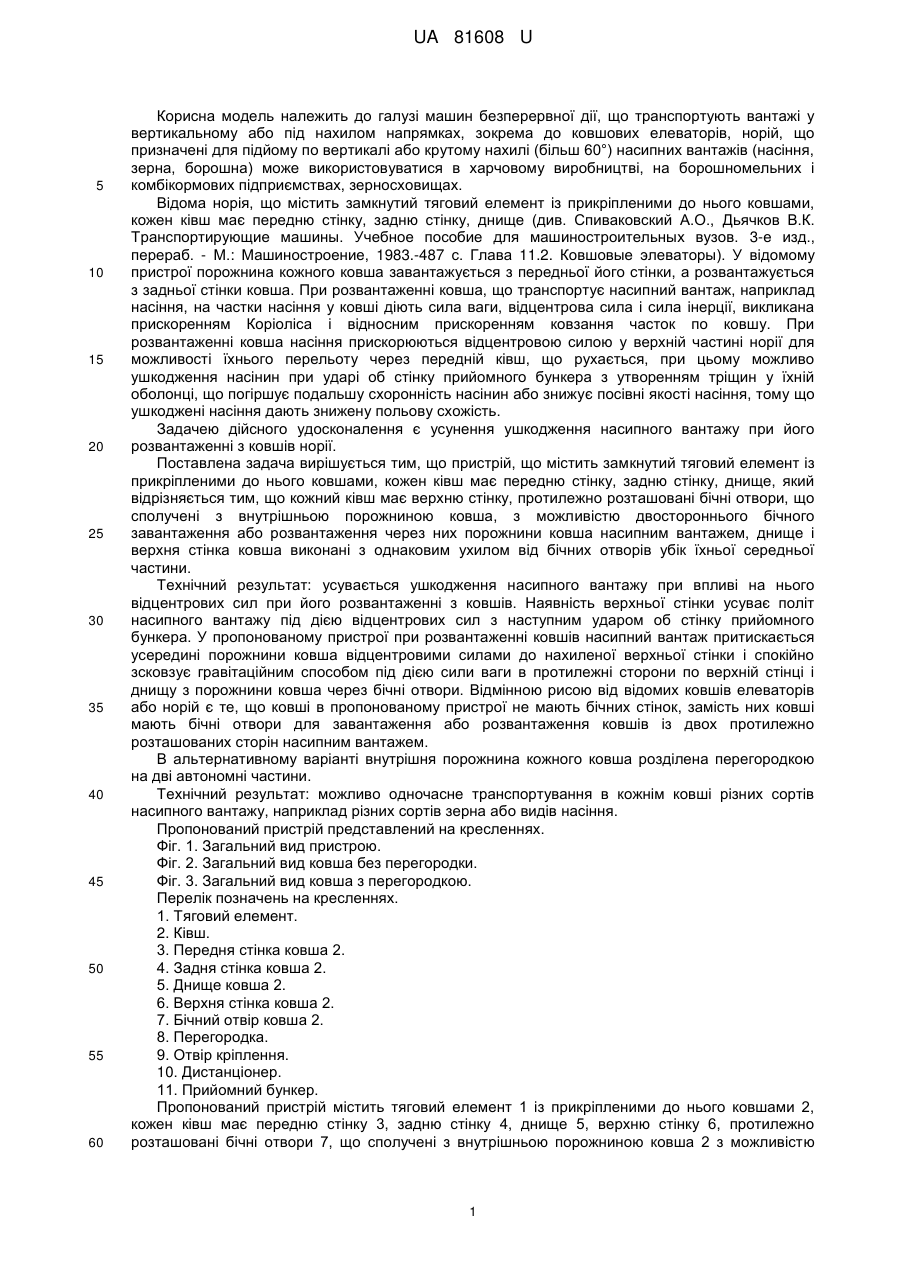

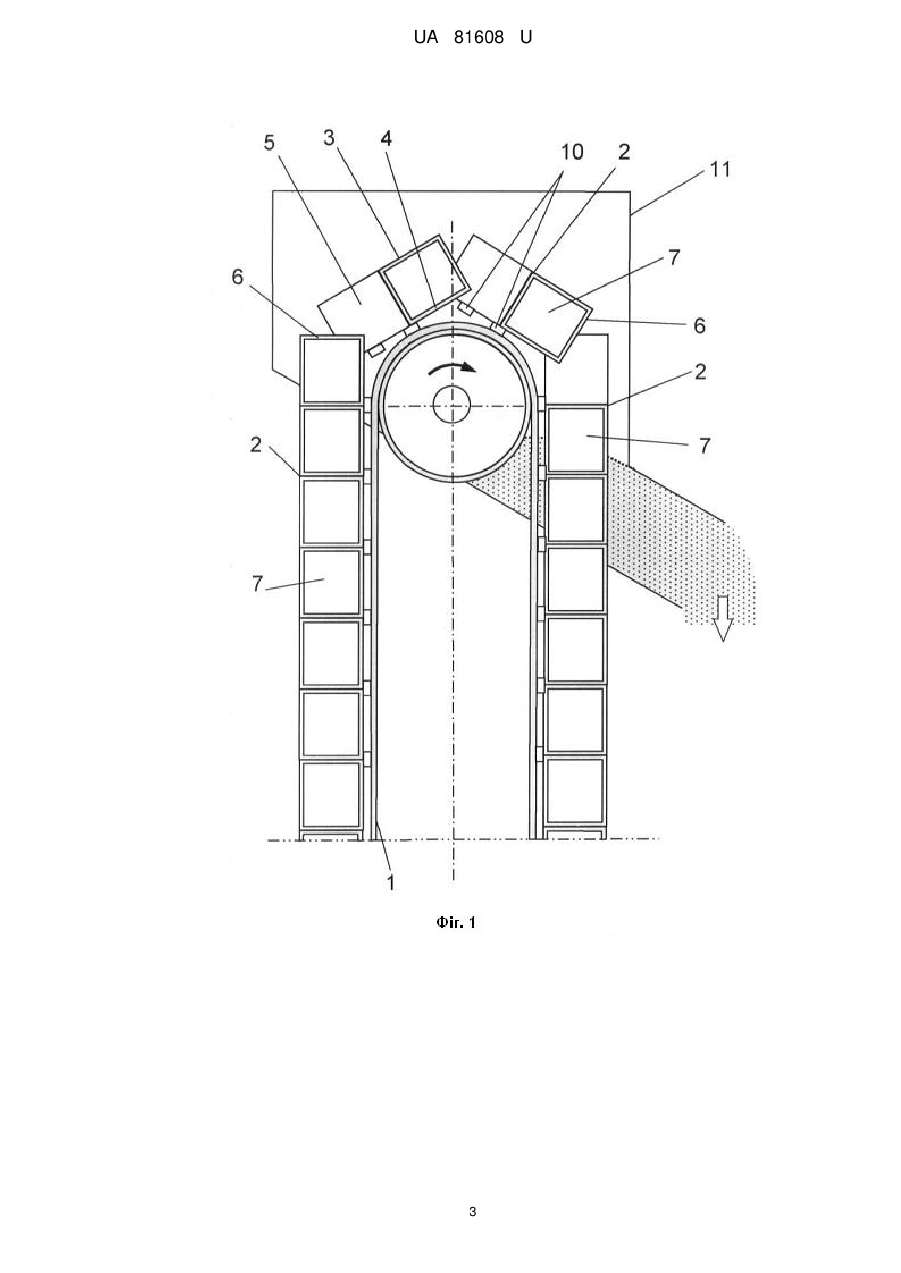

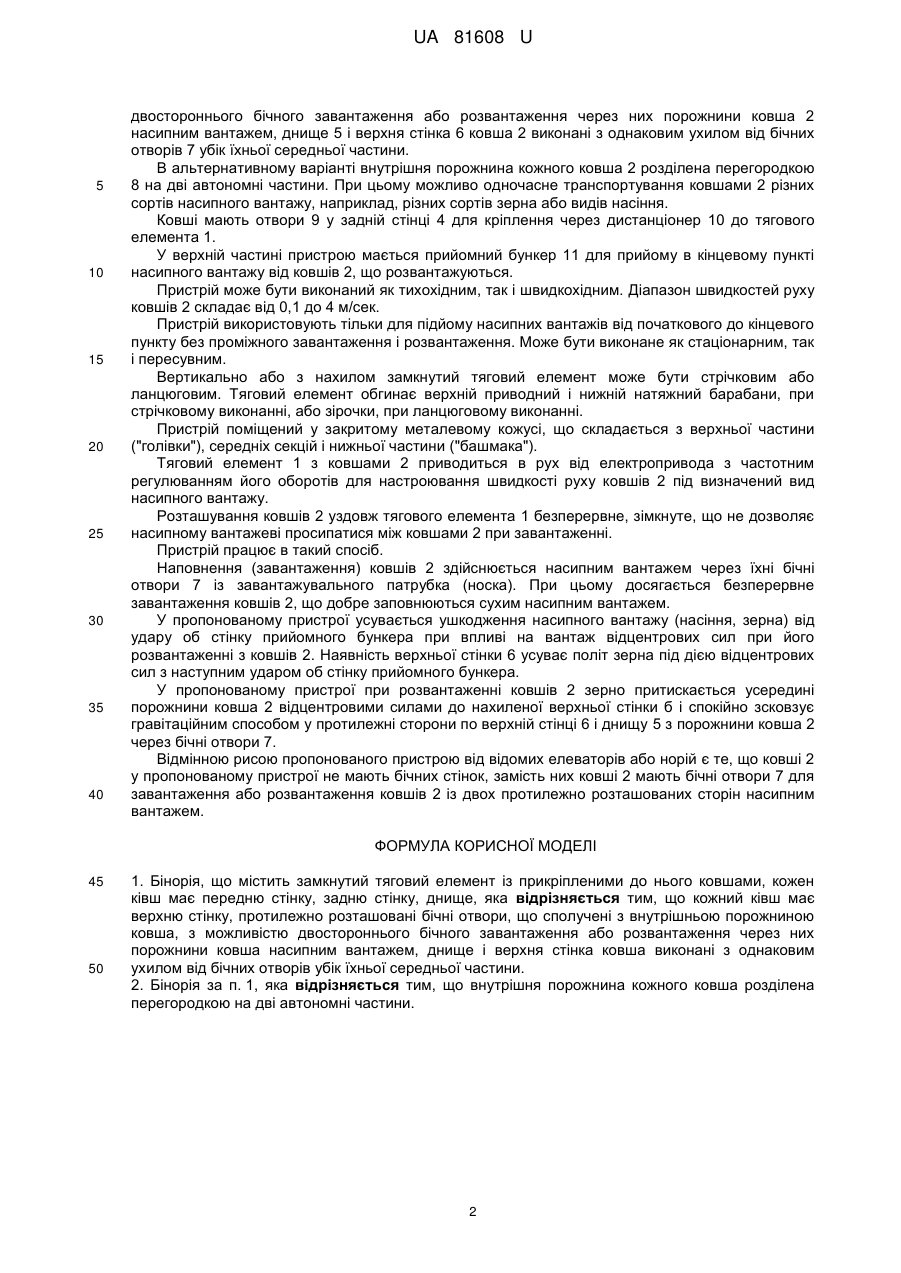

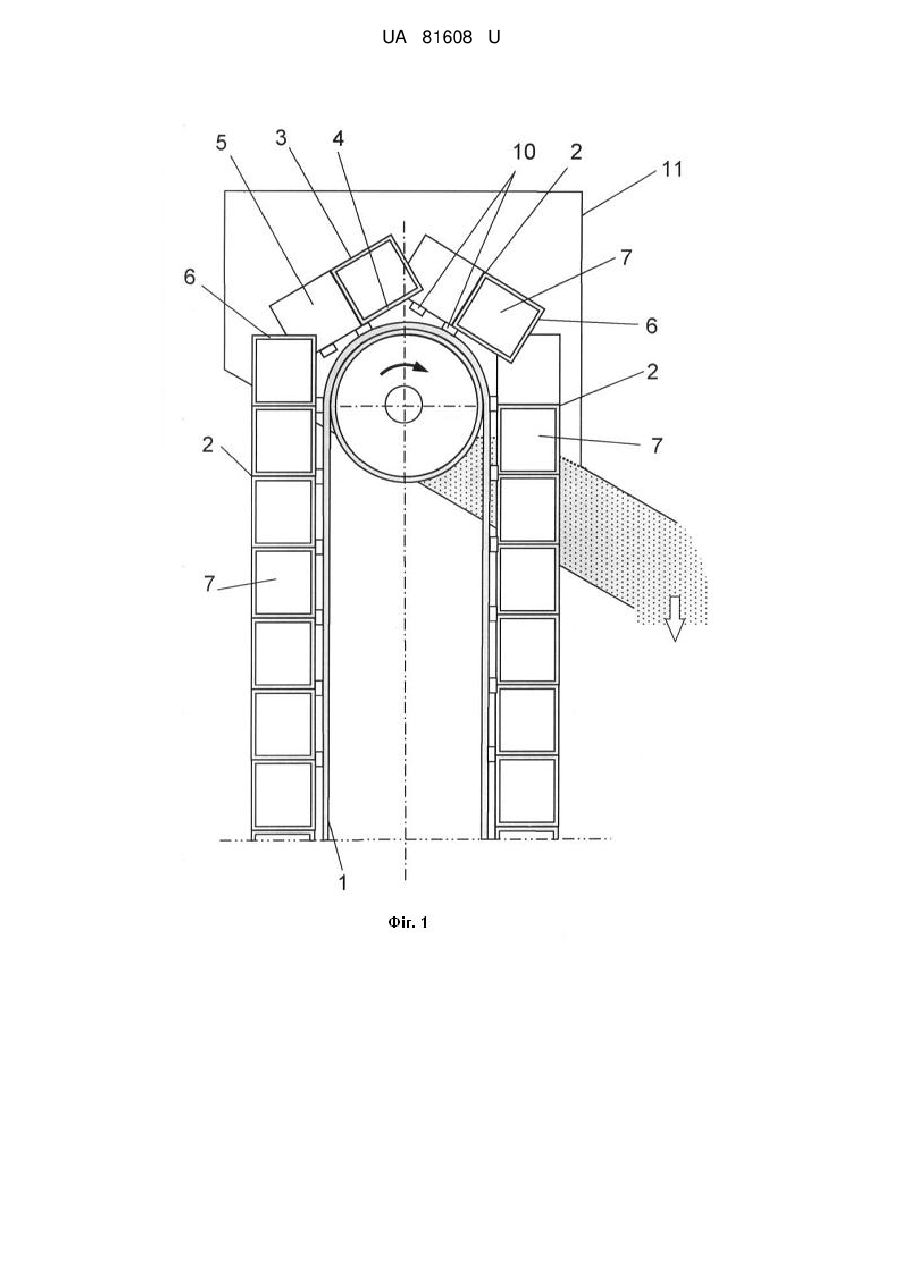

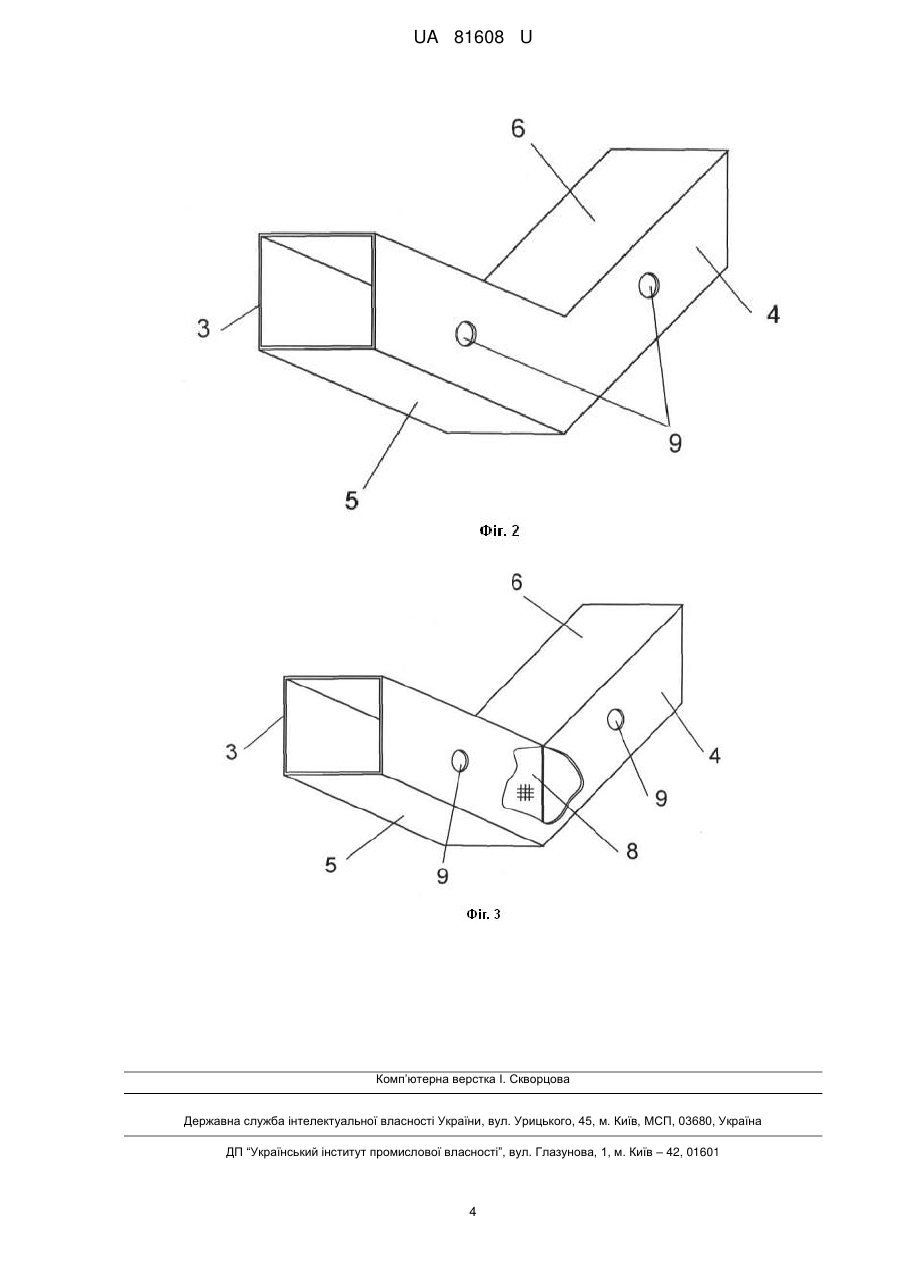

Реферат: UA 81608 U UA 81608 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машин безперервної дії, що транспортують вантажі у вертикальному або під нахилом напрямках, зокрема до ковшових елеваторів, норій, що призначені для підйому по вертикалі або крутому нахилі (більш 60°) насипних вантажів (насіння, зерна, борошна) може використовуватися в харчовому виробництві, на борошномельних і комбікормових підприємствах, зерносховищах. Відома норія, що містить замкнутий тяговий елемент із прикріпленими до нього ковшами, кожен ківш має передню стінку, задню стінку, днище (див. Спиваковский А.О., Дьячков В.К. Транспортирующие машины. Учебное пособие для машиностроительных вузов. 3-е изд., перераб. - М.: Машиностроение, 1983.-487 с. Глава 11.2. Ковшовые элеваторы). У відомому пристрої порожнина кожного ковша завантажується з передньої його стінки, а розвантажується з задньої стінки ковша. При розвантаженні ковша, що транспортує насипний вантаж, наприклад насіння, на частки насіння у ковші діють сила ваги, відцентрова сила і сила інерції, викликана прискоренням Коріоліса і відносним прискоренням ковзання часток по ковшу. При розвантаженні ковша насіння прискорюються відцентровою силою у верхній частині норії для можливості їхнього перельоту через передній ківш, що рухається, при цьому можливо ушкодження насінин при ударі об стінку прийомного бункера з утворенням тріщин у їхній оболонці, що погіршує подальшу схоронність насінин або знижує посівні якості насіння, тому що ушкоджені насіння дають знижену польову схожість. Задачею дійсного удосконалення є усунення ушкодження насипного вантажу при його розвантаженні з ковшів норії. Поставлена задача вирішується тим, що пристрій, що містить замкнутий тяговий елемент із прикріпленими до нього ковшами, кожен ківш має передню стінку, задню стінку, днище, який відрізняється тим, що кожний ківш має верхню стінку, протилежно розташовані бічні отвори, що сполучені з внутрішньою порожниною ковша, з можливістю двостороннього бічного завантаження або розвантаження через них порожнини ковша насипним вантажем, днище і верхня стінка ковша виконані з однаковим ухилом від бічних отворів убік їхньої середньої частини. Технічний результат: усувається ушкодження насипного вантажу при впливі на нього відцентрових сил при його розвантаженні з ковшів. Наявність верхньої стінки усуває політ насипного вантажу під дією відцентрових сил з наступним ударом об стінку прийомного бункера. У пропонованому пристрої при розвантаженні ковшів насипний вантаж притискається усередині порожнини ковша відцентровими силами до нахиленої верхньої стінки і спокійно зсковзує гравітаційним способом під дією сили ваги в протилежні сторони по верхній стінці і днищу з порожнини ковша через бічні отвори. Відмінною рисою від відомих ковшів елеваторів або норій є те, що ковші в пропонованому пристрої не мають бічних стінок, замість них ковші мають бічні отвори для завантаження або розвантаження ковшів із двох протилежно розташованих сторін насипним вантажем. В альтернативному варіанті внутрішня порожнина кожного ковша розділена перегородкою на дві автономні частини. Технічний результат: можливо одночасне транспортування в кожнім ковші різних сортів насипного вантажу, наприклад різних сортів зерна або видів насіння. Пропонований пристрій представлений на кресленнях. Фіг. 1. Загальний вид пристрою. Фіг. 2. Загальний вид ковша без перегородки. Фіг. 3. Загальний вид ковша з перегородкою. Перелік позначень на кресленнях. 1. Тяговий елемент. 2. Ківш. 3. Передня стінка ковша 2. 4. Задня стінка ковша 2. 5. Днище ковша 2. 6. Верхня стінка ковша 2. 7. Бічний отвір ковша 2. 8. Перегородка. 9. Отвір кріплення. 10. Дистанціонер. 11. Прийомний бункер. Пропонований пристрій містить тяговий елемент 1 із прикріпленими до нього ковшами 2, кожен ківш має передню стінку 3, задню стінку 4, днище 5, верхню стінку 6, протилежно розташовані бічні отвори 7, що сполучені з внутрішньою порожниною ковша 2 з можливістю 1 UA 81608 U 5 10 15 20 25 30 35 40 двостороннього бічного завантаження або розвантаження через них порожнини ковша 2 насипним вантажем, днище 5 і верхня стінка 6 ковша 2 виконані з однаковим ухилом від бічних отворів 7 убік їхньої середньої частини. В альтернативному варіанті внутрішня порожнина кожного ковша 2 розділена перегородкою 8 на дві автономні частини. При цьому можливо одночасне транспортування ковшами 2 різних сортів насипного вантажу, наприклад, різних сортів зерна або видів насіння. Ковші мають отвори 9 у задній стінці 4 для кріплення через дистанціонер 10 до тягового елемента 1. У верхній частині пристрою мається прийомний бункер 11 для прийому в кінцевому пункті насипного вантажу від ковшів 2, що розвантажуються. Пристрій може бути виконаний як тихохідним, так і швидкохідним. Діапазон швидкостей руху ковшів 2 складає від 0,1 до 4 м/сек. Пристрій використовують тільки для підйому насипних вантажів від початкового до кінцевого пункту без проміжного завантаження і розвантаження. Може бути виконане як стаціонарним, так і пересувним. Вертикально або з нахилом замкнутий тяговий елемент може бути стрічковим або ланцюговим. Тяговий елемент обгинає верхній приводний і нижній натяжний барабани, при стрічковому виконанні, або зірочки, при ланцюговому виконанні. Пристрій поміщений у закритому металевому кожусі, що складається з верхньої частини ("голівки"), середніх секцій і нижньої частини ("башмака"). Тяговий елемент 1 з ковшами 2 приводиться в рух від електропривода з частотним регулюванням його оборотів для настроювання швидкості руху ковшів 2 під визначений вид насипного вантажу. Розташування ковшів 2 уздовж тягового елемента 1 безперервне, зімкнуте, що не дозволяє насипному вантажеві просипатися між ковшами 2 при завантаженні. Пристрій працює в такий спосіб. Наповнення (завантаження) ковшів 2 здійснюється насипним вантажем через їхні бічні отвори 7 із завантажувального патрубка (носка). При цьому досягається безперервне завантаження ковшів 2, що добре заповнюються сухим насипним вантажем. У пропонованому пристрої усувається ушкодження насипного вантажу (насіння, зерна) від удару об стінку прийомного бункера при впливі на вантаж відцентрових сил при його розвантаженні з ковшів 2. Наявність верхньої стінки 6 усуває політ зерна під дією відцентрових сил з наступним ударом об стінку прийомного бункера. У пропонованому пристрої при розвантаженні ковшів 2 зерно притискається усередині порожнини ковша 2 відцентровими силами до нахиленої верхньої стінки б і спокійно зсковзує гравітаційним способом у протилежні сторони по верхній стінці 6 і днищу 5 з порожнини ковша 2 через бічні отвори 7. Відмінною рисою пропонованого пристрою від відомих елеваторів або норій є те, що ковші 2 у пропонованому пристрої не мають бічних стінок, замість них ковші 2 мають бічні отвори 7 для завантаження або розвантаження ковшів 2 із двох протилежно розташованих сторін насипним вантажем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Бінорія, що містить замкнутий тяговий елемент із прикріпленими до нього ковшами, кожен ківш має передню стінку, задню стінку, днище, яка відрізняється тим, що кожний ківш має верхню стінку, протилежно розташовані бічні отвори, що сполучені з внутрішньою порожниною ковша, з можливістю двостороннього бічного завантаження або розвантаження через них порожнини ковша насипним вантажем, днище і верхня стінка ковша виконані з однаковим ухилом від бічних отворів убік їхньої середньої частини. 2. Бінорія за п. 1, яка відрізняється тим, що внутрішня порожнина кожного ковша розділена перегородкою на дві автономні частини. 2 UA 81608 U 3 UA 81608 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
