Норія фадєєва

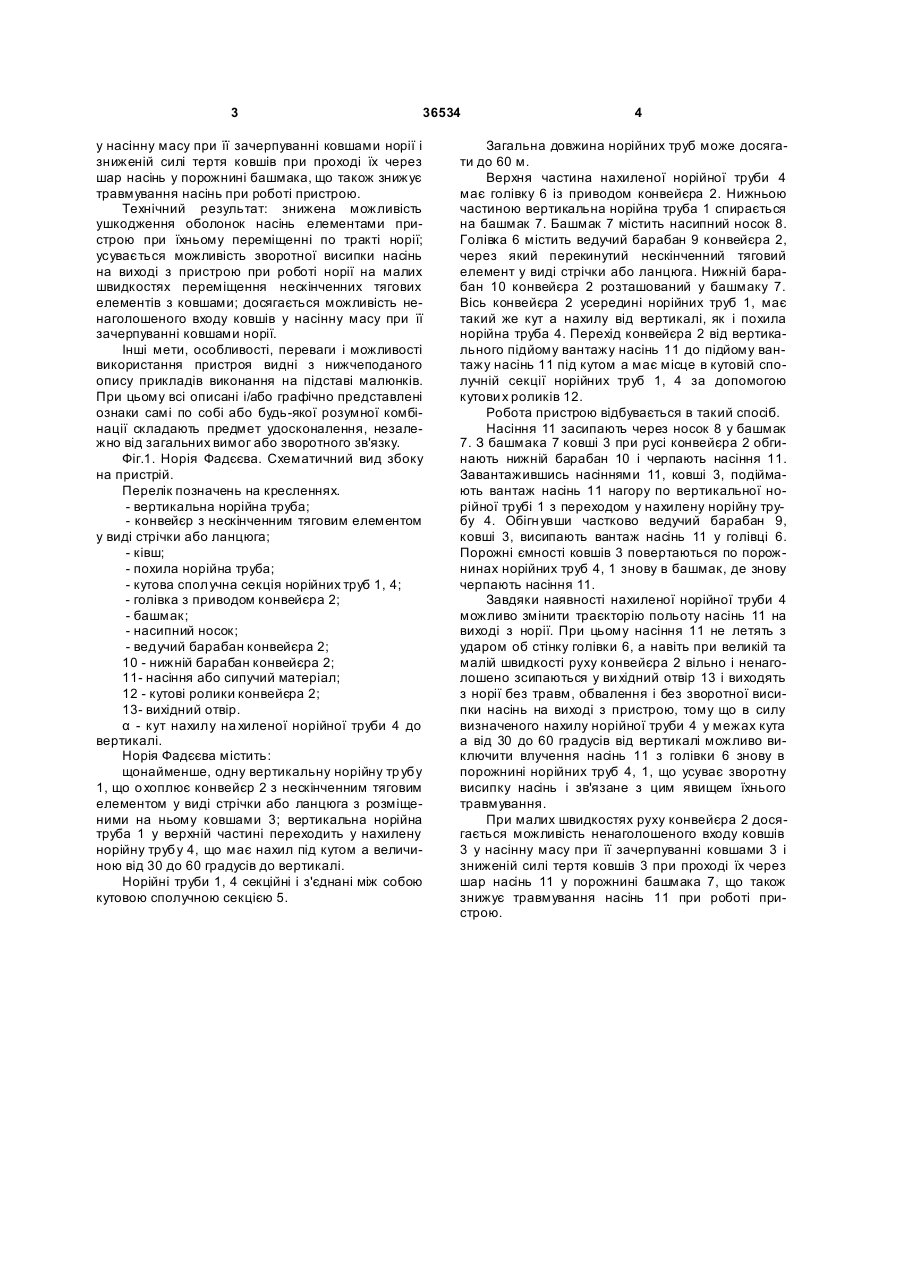

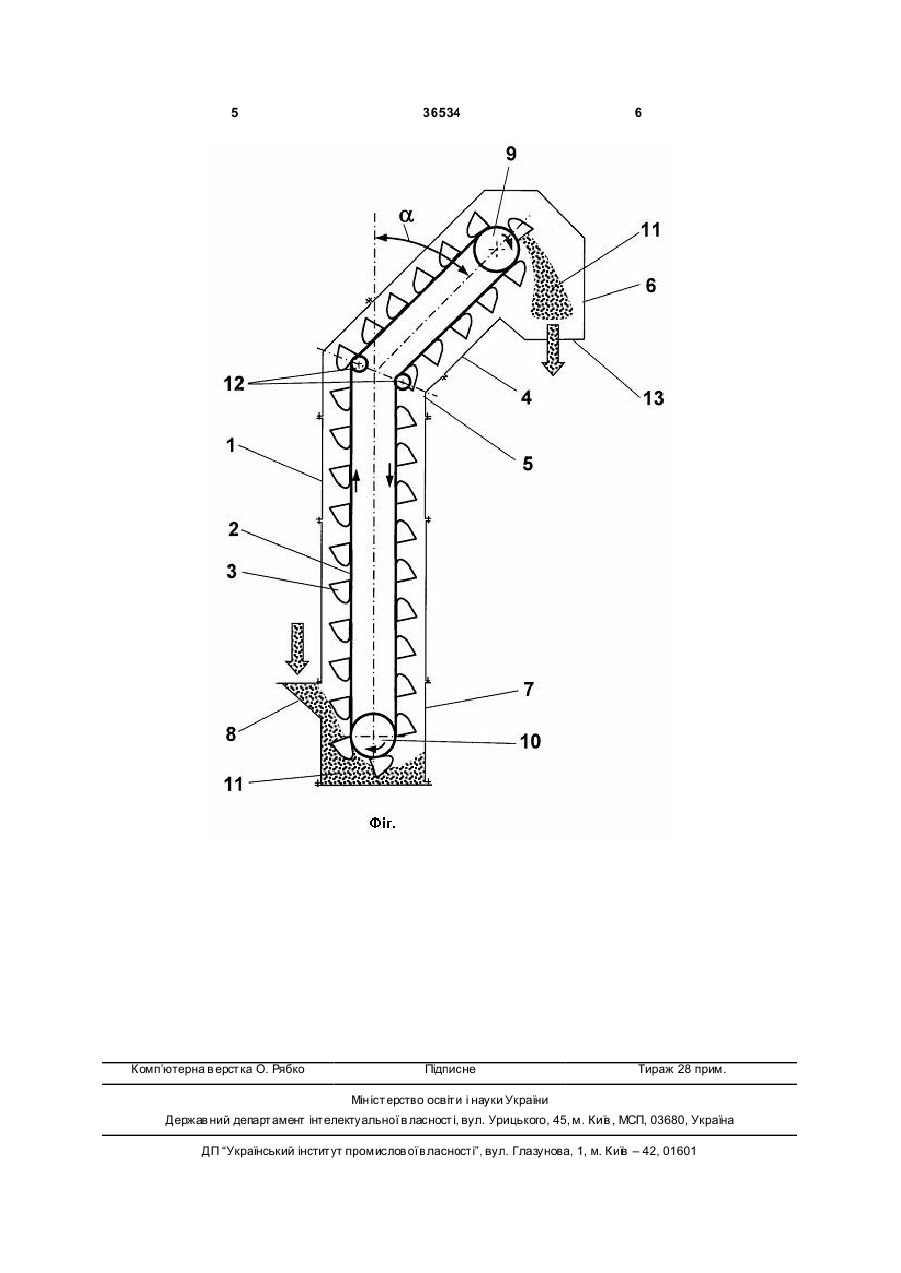

Норія, що містить щонайменше одну вертикальну норійну трубу, що охоплює конвеєр з нескінченним тяговим елементом з розміщеними на ньому ковшами, яка відрізняється тим, що вертикальна норійна труба у верхній частині переходить у нахилену норійну трубу з нахилом під кутом α величиною від 30 до 60 градусів до вертикалі. (19) (21) u200807817 (22) 09.06.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ФАДЄЄВ ЛЕОНІД ВАСИЛЬОВИЧ, U A (73) ФАДЄЄВ ЛЕОНІД ВАСИЛЬОВИЧ, U A 3 36534 у насінну масу при її зачерпуванні ковшами норії і зниженій силі тертя ковшів при проході їх через шар насінь у порожнині башмака, що також знижує травмування насінь при роботі пристрою. Технічний результат: знижена можливість ушкодження оболонок насінь елементами пристрою при їхньому переміщенні по тракті норії; усувається можливість зворотної висипки насінь на виході з пристрою при роботі норії на малих швидкостях переміщення нескінченних тягових елементів з ковшами; досягається можливість ненаголошеного входу ковшів у насінну масу при її зачерпуванні ковшами норії. Інші мети, особливості, переваги і можливості використання пристроя видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або будь-якої розумної комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Норія Фадєєва. Схематичний вид збоку на пристрій. Перелік позначень на кресленнях. - вертикальна норійна труба; - конвейєр з нескінченним тяговим елементом у виді стрічки або ланцюга; - ківш; - похила норійна труба; - кутова сполучна секція норійних труб 1, 4; - голівка з приводом конвейєра 2; - башмак; - насипний носок; - ведучий барабан конвейєра 2; 10 - нижній барабан конвейєра 2; 11- насіння або сипучий матеріал; 12 - кутові ролики конвейєра 2; 13- вихідний отвір. α - кут нахилу на хиленої норійної труби 4 до вертикалі. Норія Фадєєва містить: щонайменше, одну вертикальну норійну тр убу 1, що о хоплює конвейєр 2 з нескінченним тяговим елементом у виді стрічки або ланцюга з розміщеними на ньому ковшами 3; вертикальна норійна труба 1 у верхній частині переходить у нахилену норійну трубу 4, що має нахил під кутом а величиною від 30 до 60 градусів до вертикалі. Норійні труби 1, 4 секційні і з'єднані між собою кутовою сполучною секцією 5. 4 Загальна довжина норійних труб може досягати до 60 м. Верхня частина нахиленої норійної труби 4 має голівку 6 із приводом конвейєра 2. Нижньою частиною вертикальна норійна труба 1 спирається на башмак 7. Башмак 7 містить насипний носок 8. Голівка 6 містить ведучий барабан 9 конвейєра 2, через який перекинутий нескінченний тяговий елемент у виді стрічки або ланцюга. Нижній барабан 10 конвейєра 2 розташований у башмаку 7. Вісь конвейєра 2 усередині норійних труб 1, має такий же кут а нахилу від вертикалі, як і похила норійна труба 4. Перехід конвейєра 2 від вертикального підйому вантажу насінь 11 до підйому вантажу насінь 11 під кутом а має місце в кутовій сполучній секції норійних труб 1, 4 за допомогою кутови х роликів 12. Робота пристрою відбувається в такий спосіб. Насіння 11 засипають через носок 8 у башмак 7. З башмака 7 ковші 3 при русі конвейєра 2 обгинають нижній барабан 10 і черпають насіння 11. Завантажившись насіннями 11, ковші 3, подіймають вантаж насінь 11 нагору по вертикальної норійної трубі 1 з переходом у нахилену норійну трубу 4. Обігн увши частково ведучий барабан 9, ковші 3, висипають вантаж насінь 11 у голівці 6. Порожні ємності ковшів 3 повертаються по порожнинах норійних труб 4, 1 знову в башмак, де знову черпають насіння 11. Завдяки наявності нахиленої норійної труби 4 можливо змінити траєкторію польоту насінь 11 на виході з норії. При цьому насіння 11 не летять з ударом об стінку голівки 6, а навіть при великій та малій швидкості руху конвейєра 2 вільно і ненаголошено зсипаються у ви хідний отвір 13 і виходять з норії без травм, обвалення і без зворотної висипки насінь на виході з пристрою, тому що в силу визначеного нахилу норійної труби 4 у межах кута а від 30 до 60 градусів від вертикалі можливо виключити влучення насінь 11 з голівки 6 знову в порожнині норійних труб 4, 1, що усуває зворотну висипку насінь і зв'язане з цим явищем їхнього травмування. При малих швидкостях руху конвейєра 2 досягається можливість ненаголошеного входу ковшів 3 у насінну масу при її зачерпуванні ковшами 3 і зниженій силі тертя ковшів 3 при проході їх через шар насінь 11 у порожнині башмака 7, що також знижує травмування насінь 11 при роботі пристрою. 5 Комп’ютерна в ерстка О. Рябко 36534 6 ПідписнеТираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
