Фрезерний робочий орган різально-метального типу

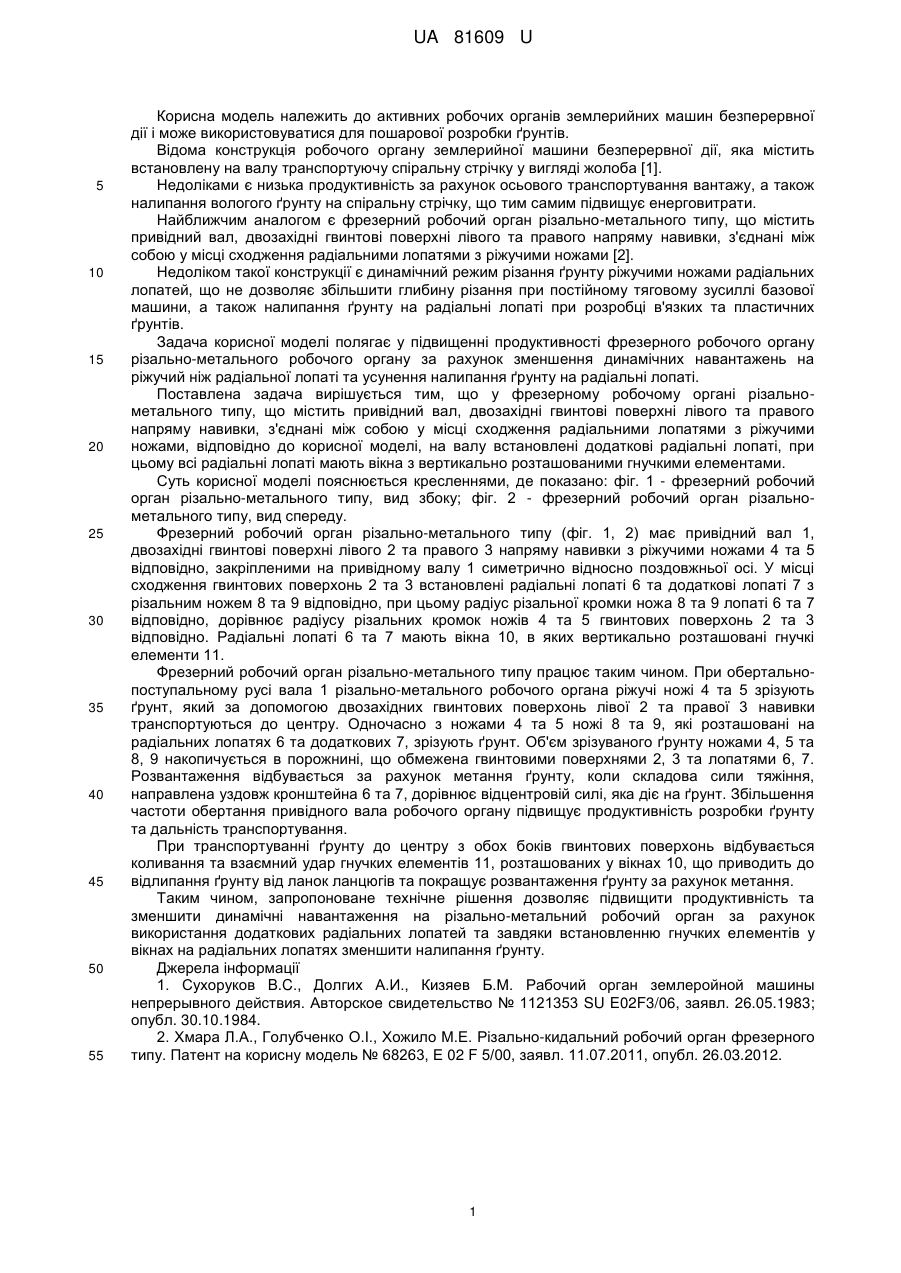

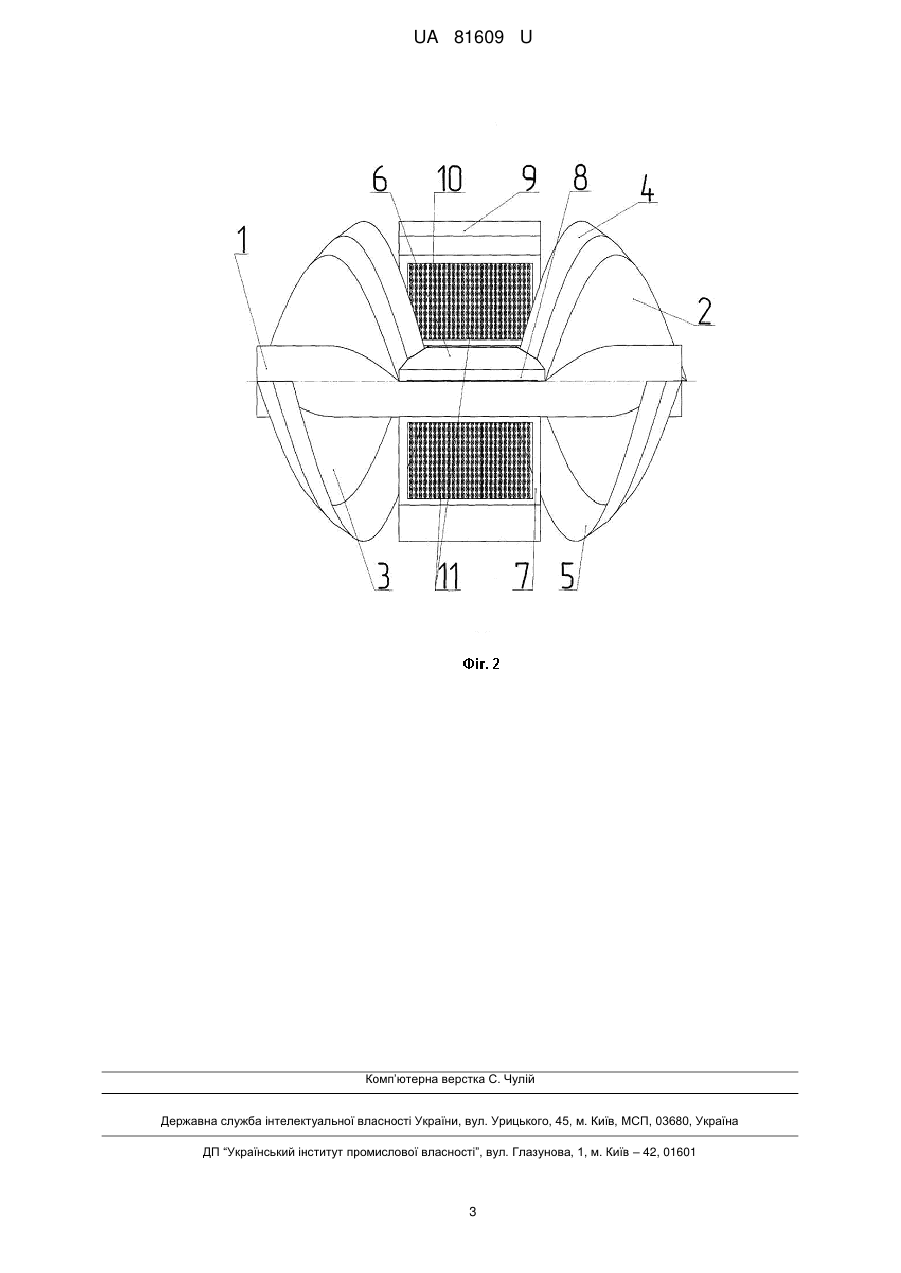

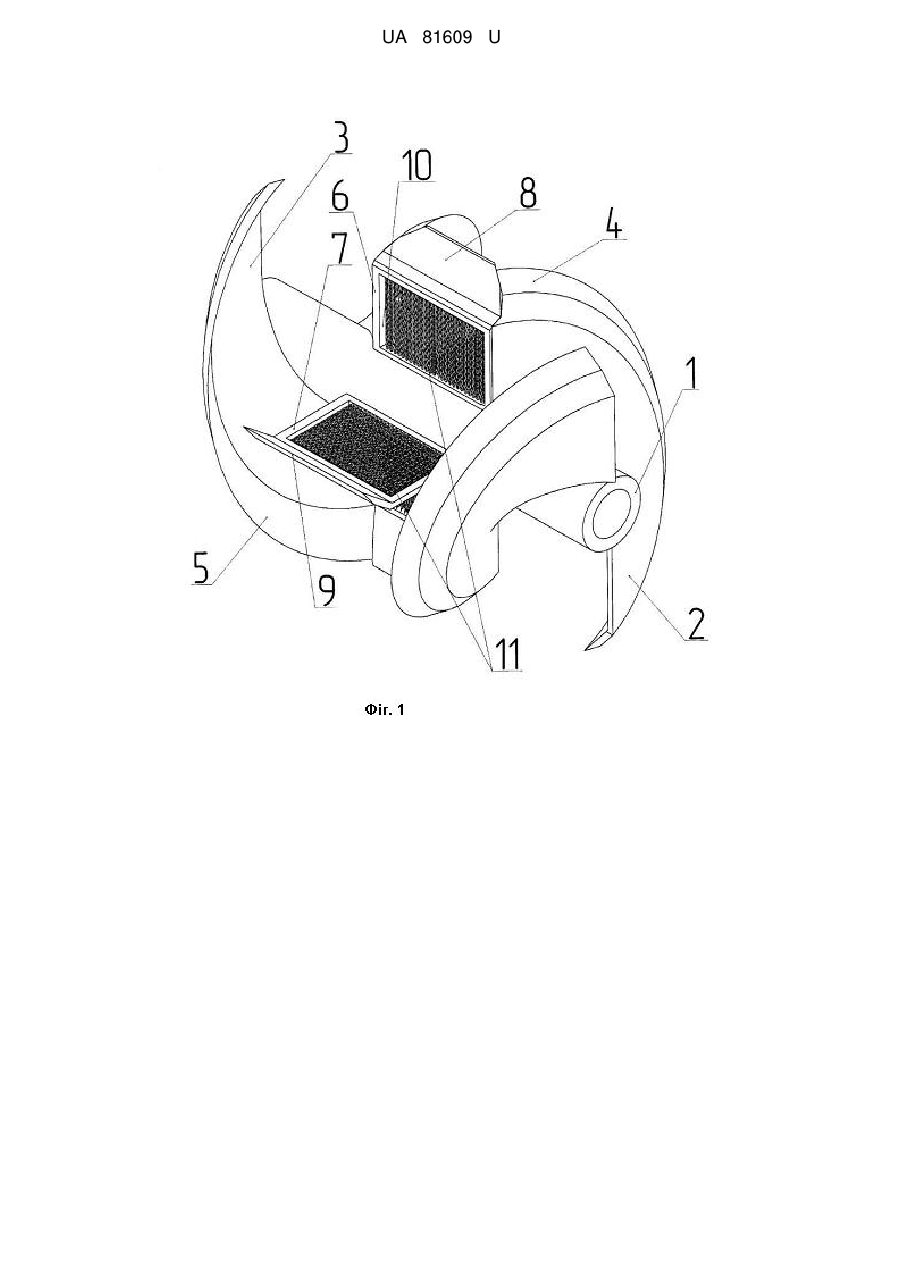

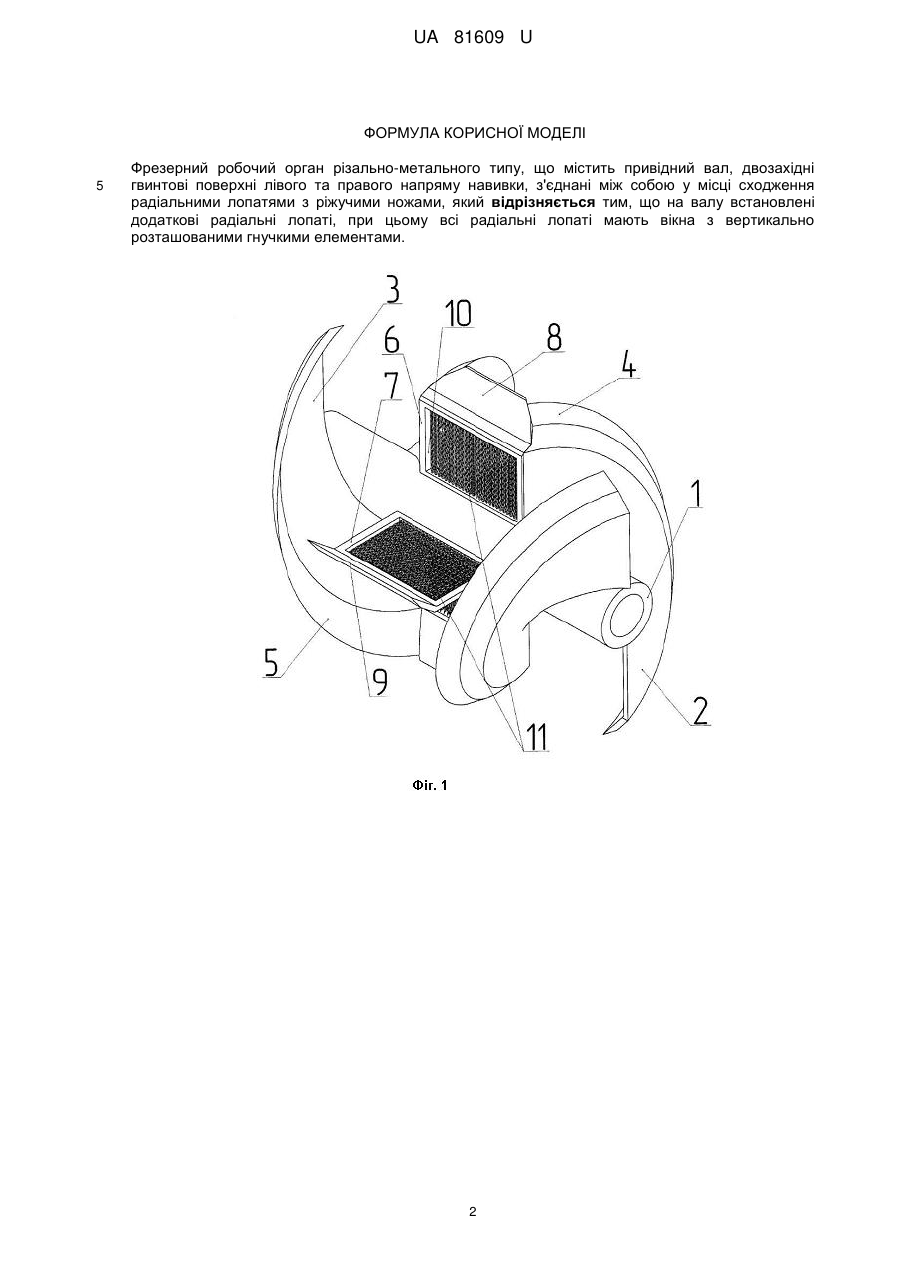

Реферат: Фрезерний робочий орган різально-метального типу включає привідний вал, двозахідні гвинтові поверхні лівого та правого напряму навивки, радіальні лопаті з ріжучими ножами, додаткові радіальні лопаті, вікна з вертикально розташованими гнучкими елементами. UA 81609 U (54) ФРЕЗЕРНИЙ РОБОЧИЙ ОРГАН РІЗАЛЬНО-МЕТАЛЬНОГО ТИПУ UA 81609 U UA 81609 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до активних робочих органів землерийних машин безперервної дії і може використовуватися для пошарової розробки ґрунтів. Відома конструкція робочого органу землерийної машини безперервної дії, яка містить встановлену на валу транспортуючу спіральну стрічку у вигляді жолоба [1]. Недоліками є низька продуктивність за рахунок осьового транспортування вантажу, а також налипання вологого ґрунту на спіральну стрічку, що тим самим підвищує енерговитрати. Найближчим аналогом є фрезерний робочий орган різально-метального типу, що містить привідний вал, двозахідні гвинтові поверхні лівого та правого напряму навивки, з'єднані між собою у місці сходження радіальними лопатями з ріжучими ножами [2]. Недоліком такої конструкції є динамічний режим різання ґрунту ріжучими ножами радіальних лопатей, що не дозволяє збільшити глибину різання при постійному тяговому зусиллі базової машини, а також налипання ґрунту на радіальні лопаті при розробці в'язких та пластичних ґрунтів. Задача корисної моделі полягає у підвищенні продуктивності фрезерного робочого органу різально-метального робочого органу за рахунок зменшення динамічних навантажень на ріжучий ніж радіальної лопаті та усунення налипання ґрунту на радіальні лопаті. Поставлена задача вирішується тим, що у фрезерному робочому органі різальнометального типу, що містить привідний вал, двозахідні гвинтові поверхні лівого та правого напряму навивки, з'єднані між собою у місці сходження радіальними лопатями з ріжучими ножами, відповідно до корисної моделі, на валу встановлені додаткові радіальні лопаті, при цьому всі радіальні лопаті мають вікна з вертикально розташованими гнучкими елементами. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - фрезерний робочий орган різально-метального типу, вид збоку; фіг. 2 - фрезерний робочий орган різальнометального типу, вид спереду. Фрезерний робочий орган різально-метального типу (фіг. 1, 2) має привідний вал 1, двозахідні гвинтові поверхні лівого 2 та правого 3 напряму навивки з ріжучими ножами 4 та 5 відповідно, закріпленими на привідному валу 1 симетрично відносно поздовжньої осі. У місці сходження гвинтових поверхонь 2 та 3 встановлені радіальні лопаті 6 та додаткові лопаті 7 з різальним ножем 8 та 9 відповідно, при цьому радіус різальної кромки ножа 8 та 9 лопаті 6 та 7 відповідно, дорівнює радіусу різальних кромок ножів 4 та 5 гвинтових поверхонь 2 та 3 відповідно. Радіальні лопаті 6 та 7 мають вікна 10, в яких вертикально розташовані гнучкі елементи 11. Фрезерний робочий орган різально-метального типу працює таким чином. При обертальнопоступальному русі вала 1 різально-метального робочого органа ріжучі ножі 4 та 5 зрізують ґрунт, який за допомогою двозахідних гвинтових поверхонь лівої 2 та правої 3 навивки транспортуються до центру. Одночасно з ножами 4 та 5 ножі 8 та 9, які розташовані на радіальних лопатях 6 та додаткових 7, зрізують ґрунт. Об'єм зрізуваного ґрунту ножами 4, 5 та 8, 9 накопичується в порожнині, що обмежена гвинтовими поверхнями 2, 3 та лопатями 6, 7. Розвантаження відбувається за рахунок метання ґрунту, коли складова сили тяжіння, направлена уздовж кронштейна 6 та 7, дорівнює відцентровій силі, яка діє на ґрунт. Збільшення частоти обертання привідного вала робочого органу підвищує продуктивність розробки ґрунту та дальність транспортування. При транспортуванні ґрунту до центру з обох боків гвинтових поверхонь відбувається коливання та взаємний удар гнучких елементів 11, розташованих у вікнах 10, що приводить до відлипання ґрунту від ланок ланцюгів та покращує розвантаження ґрунту за рахунок метання. Таким чином, запропоноване технічне рішення дозволяє підвищити продуктивність та зменшити динамічні навантаження на різально-метальний робочий орган за рахунок використання додаткових радіальних лопатей та завдяки встановленню гнучких елементів у вікнах на радіальних лопатях зменшити налипання ґрунту. Джерела інформації 1. Сухоруков B.C., Долгих А.И., Кизяев Б.М. Рабочий орган землеройной машины непрерывного действия. Авторское свидетельство № 1121353 SU E02F3/06, заявл. 26.05.1983; опубл. 30.10.1984. 2. Хмара Л.А., Голубченко О.І., Хожило М.Е. Різально-кидальний робочий орган фрезерного типу. Патент на корисну модель № 68263, Ε 02 F 5/00, заявл. 11.07.2011, опубл. 26.03.2012. 1 UA 81609 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фрезерний робочий орган різально-метального типу, що містить привідний вал, двозахідні гвинтові поверхні лівого та правого напряму навивки, з'єднані між собою у місці сходження радіальними лопатями з ріжучими ножами, який відрізняється тим, що на валу встановлені додаткові радіальні лопаті, при цьому всі радіальні лопаті мають вікна з вертикально розташованими гнучкими елементами. 2 UA 81609 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
