Завантажити PDF файл.

Формула / Реферат

Геліоенергетичний термоблок (ГЕТБ), що містить жорсткий просторовий конструктивний елемент-матрицю із, переважно, легкого бетону та вбудовані в нього термоелементи, який відрізняється тим, що вбудовані термоелементи складаються із вакуумної камери, що прозора із зовнішнього боку матриці, теплового поглинача-випарника, розташованого у вакуумній камері, всередині якого знаходиться теплоносій - переважно легколетюча речовина, фізичні властивості якої забезпечують інтенсивне випаровування при температурі не вище 20-30 °С, теплового випромінювача-конденсатора, розташованого за внутрішнім боком матриці, магістралі нагрітого (випаруваного) теплоносія та магістралі охолодженого (скрапленого) теплоносія, при цьому прозорий бік вакуумної камери є оптичною системою, що виконана у вигляді лінзи, тепловий поглинач-випарник виконаний у вигляді затемненого сфероїда, що відтворює фокальну поверхню оптичної системи, а магістраль охолодженого теплоносія розташована нижче теплового випромінювача-конденсатора і теплового поглинача-випарника.

Текст

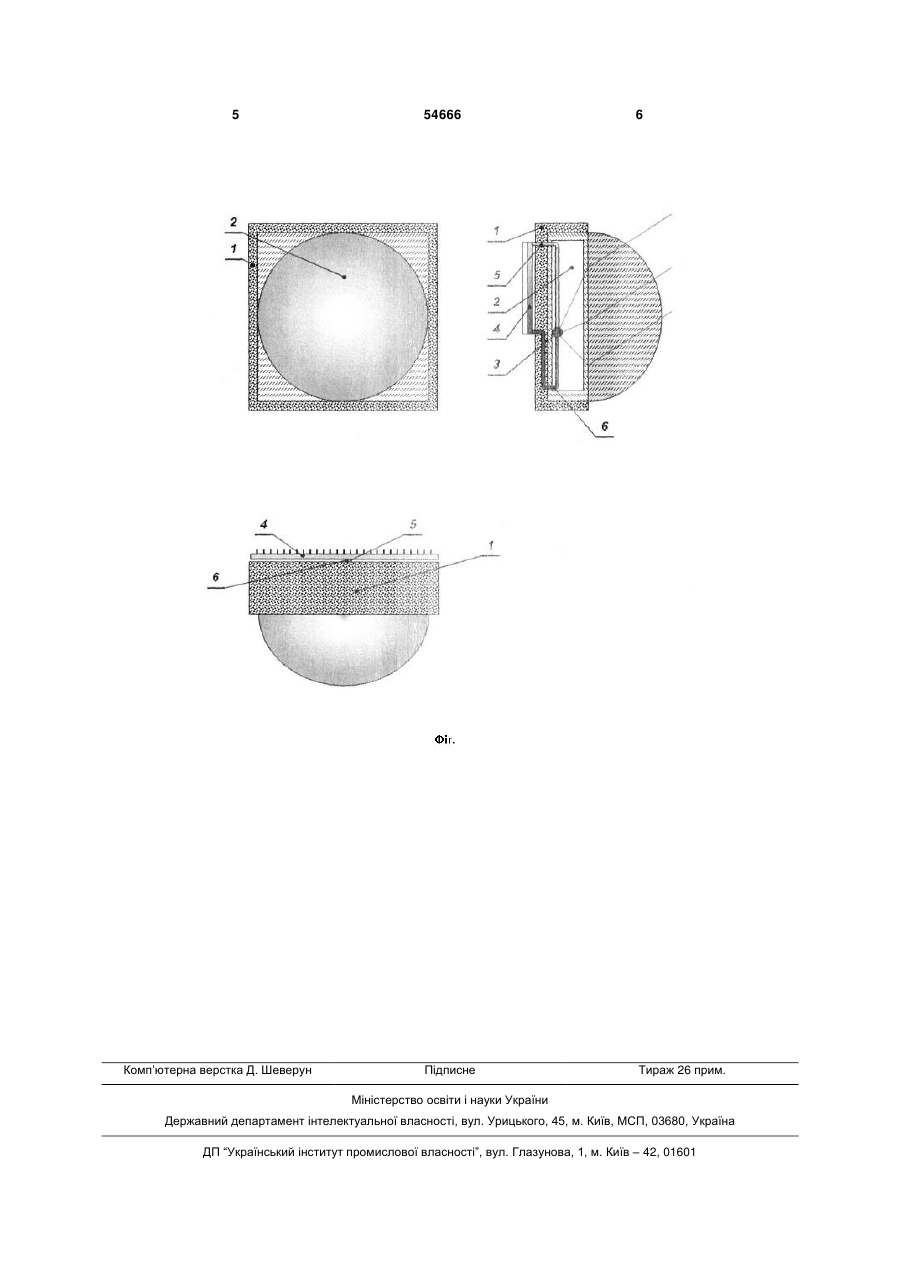

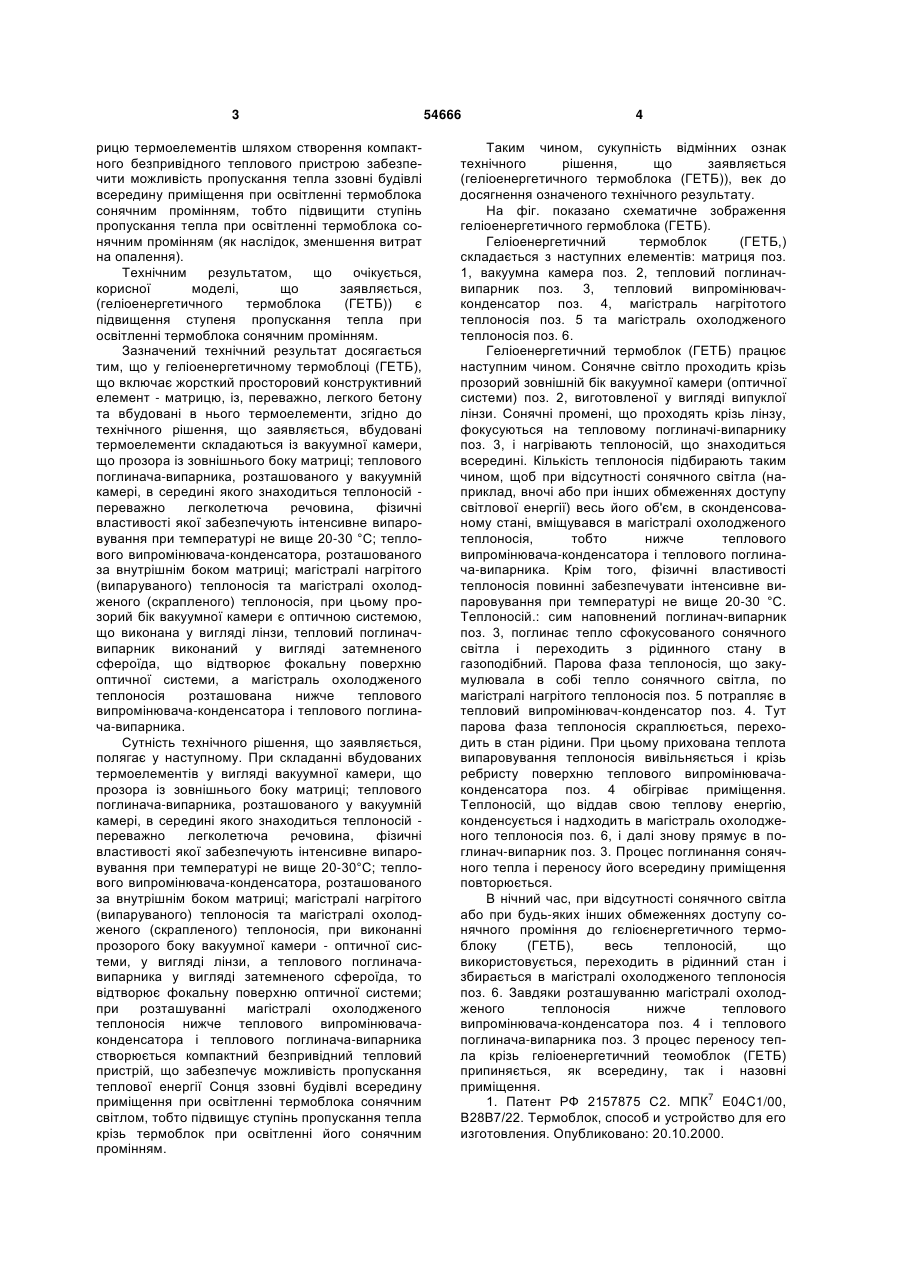

Геліоенергетичний термоблок (ГЕТБ), що містить жорсткий просторовий конструктивний елемент-матрицю із, переважно, легкого бетону та вбудовані в нього термоелементи, який відрізняється тим, що вбудовані термоелементи складаються із вакуумної камери, що прозора із зовнішнього боку матриці, теплового поглинача 3 рицю термоелементів шляхом створення компактного безпривідного теплового пристрою забезпечити можливість пропускання тепла ззовні будівлі всередину приміщення при освітленні термоблока сонячним промінням, тобто підвищити ступінь пропускання тепла при освітленні термоблока сонячним промінням (як наслідок, зменшення витрат на опалення). Технічним результатом, що очікується, корисної моделі, що заявляється, (геліоенергетичного термоблока (ГЕТБ)) є підвищення ступеня пропускання тепла при освітленні термоблока сонячним промінням. Зазначений технічний результат досягається тим, що у геліоенергетичному термоблоці (ГЕТБ), що включає жорсткий просторовий конструктивний елемент - матрицю, із, переважно, легкого бетону та вбудовані в нього термоелементи, згідно до технічного рішення, що заявляється, вбудовані термоелементи складаються із вакуумної камери, що прозора із зовнішнього боку матриці; теплового поглинача-випарника, розташованого у вакуумній камері, в середині якого знаходиться теплоносій переважно легколетюча речовина, фізичні властивості якої забезпечують інтенсивне випаровування при температурі не вище 20-30 °С; теплового випромінювача-конденсатора, розташованого за внутрішнім боком матриці; магістралі нагрітого (випаруваного) теплоносія та магістралі охолодженого (скрапленого) теплоносія, при цьому прозорий бік вакуумної камери є оптичною системою, що виконана у вигляді лінзи, тепловий поглиначвипарник виконаний у вигляді затемненого сфероїда, що відтворює фокальну поверхню оптичної системи, а магістраль охолодженого теплоносія розташована нижче теплового випромінювача-конденсатора і теплового поглинача-випарника. Сутність технічного рішення, що заявляється, полягає у наступному. При складанні вбудованих термоелементів у вигляді вакуумної камери, що прозора із зовнішнього боку матриці; теплового поглинача-випарника, розташованого у вакуумній камері, в середині якого знаходиться теплоносій переважно легколетюча речовина, фізичні властивості якої забезпечують інтенсивне випаровування при температурі не вище 20-30°С; теплового випромінювача-конденсатора, розташованого за внутрішнім боком матриці; магістралі нагрітого (випаруваного) теплоносія та магістралі охолодженого (скрапленого) теплоносія, при виконанні прозорого боку вакуумної камери - оптичної системи, у вигляді лінзи, а теплового поглиначавипарника у вигляді затемненого сфероїда, то відтворює фокальну поверхню оптичної системи; при розташуванні магістралі охолодженого теплоносія нижче теплового випромінювачаконденсатора і теплового поглинача-випарника створюється компактний безпривідний тепловий пристрій, що забезпечує можливість пропускання теплової енергії Сонця ззовні будівлі всередину приміщення при освітленні термоблока сонячним світлом, тобто підвищує ступінь пропускання тепла крізь термоблок при освітленні його сонячним промінням. 54666 4 Таким чином, сукупність відмінних ознак технічного рішення, що заявляється (геліоенергетичного термоблока (ГЕТБ)), век до досягнення означеного технічного результату. На фіг. показано схематичне зображення геліоенергетичного гермоблока (ГЕТБ). Геліоенергетичний термоблок (ГETБ,) складається з наступних елементів: матриця поз. 1, вакуумна камера поз. 2, тепловий поглиначвипарник поз. 3, тепловий випромінювачконденсатор поз. 4, магістраль нагрітотого теплоносія поз. 5 та магістраль охолодженого теплоносія поз. 6. Геліоенергетичний термоблок (ГЕТБ) працює наступним чином. Сонячне світло проходить крізь прозорий зовнішній бік вакуумної камери (оптичної системи) поз. 2, виготовленої у вигляді випуклої лінзи. Сонячні промені, що проходять крізь лінзу, фокусуються на тепловому поглиначі-випарнику поз. 3, і нагрівають теплоносій, що знаходиться всередині. Кількість теплоносія підбирають таким чином, щоб при відсутності сонячного світла (наприклад, вночі або при інших обмеженнях доступу світлової енергії) весь його об'єм, в сконденсованому стані, вміщувався в магістралі охолодженого теплоносія, тобто нижче теплового випромінювача-конденсатора і теплового поглинача-випарника. Крім того, фізичні властивості теплоносія повинні забезпечувати інтенсивне випаровування при температурі не вище 20-30 °С. Теплоносій.: сим наповнений поглинач-випарник поз. 3, поглинає тепло сфокусованого сонячного світла і переходить з рідинного стану в газоподібний. Парова фаза теплоносія, що закумулювала в собі тепло сонячного світла, по магістралі нагрітого теплоносія поз. 5 потрапляє в тепловий випромінювач-конденсатор поз. 4. Тут парова фаза теплоносія скраплюється, переходить в стан рідини. При цьому прихована теплота випаровування теплоносія вивільняється і крізь ребристу поверхню теплового випромінювачаконденсатора поз. 4 обігріває приміщення. Теплоносій, що віддав свою теплову енергію, конденсується і надходить в магістраль охолодженого теплоносія поз. 6, і далі знову прямує в поглинач-випарник поз. 3. Процес поглинання сонячного тепла і переносу його всередину приміщення повторюється. В нічний час, при відсутності сонячного світла або при будь-яких інших обмеженнях доступу сонячного проміння до гєліоєнергетичного термоблоку (ГЕТБ), весь теплоносій, що використовується, переходить в рідинний стан і збирається в магістралі охолодженого теплоносія поз. 6. Завдяки розташуванню магістралі охолодженого теплоносія нижче теплового випромінювача-конденсатора поз. 4 і теплового поглинача-випарника поз. 3 процес переносу тепла крізь геліоенергетичний теомоблок (ГЕТБ) припиняється, як всередину, так і назовні приміщення. 1. Патент РФ 2157875 С2. МПК7 E04C1/00, В28В7/22. Термоблок, способ и устройство для его изготовления. Опубликовано: 20.10.2000. 5 Комп’ютерна верстка Д. Шеверун 54666 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Solar-power thermal unit (hetb)

Автори англійською

Revutska Liubov Oleksandrivna, Kozlenko Volodymyr Volodymyrovych, Dovzhenko Oleksandr Vasyliovych

Назва патенту російською

Гелиоэнергетический термоблок (гэтб)

Автори російською

Ревуцкая Любовь Александровна, Козленко Олег Владимирович, Довженко Александр Васильевич

МПК / Мітки

МПК: E04C 1/00, F24J 2/00, B28B 7/22, F24D 1/00

Мітки: гетб, геліоенергетичний, термоблок
