Складаний торговий стенд

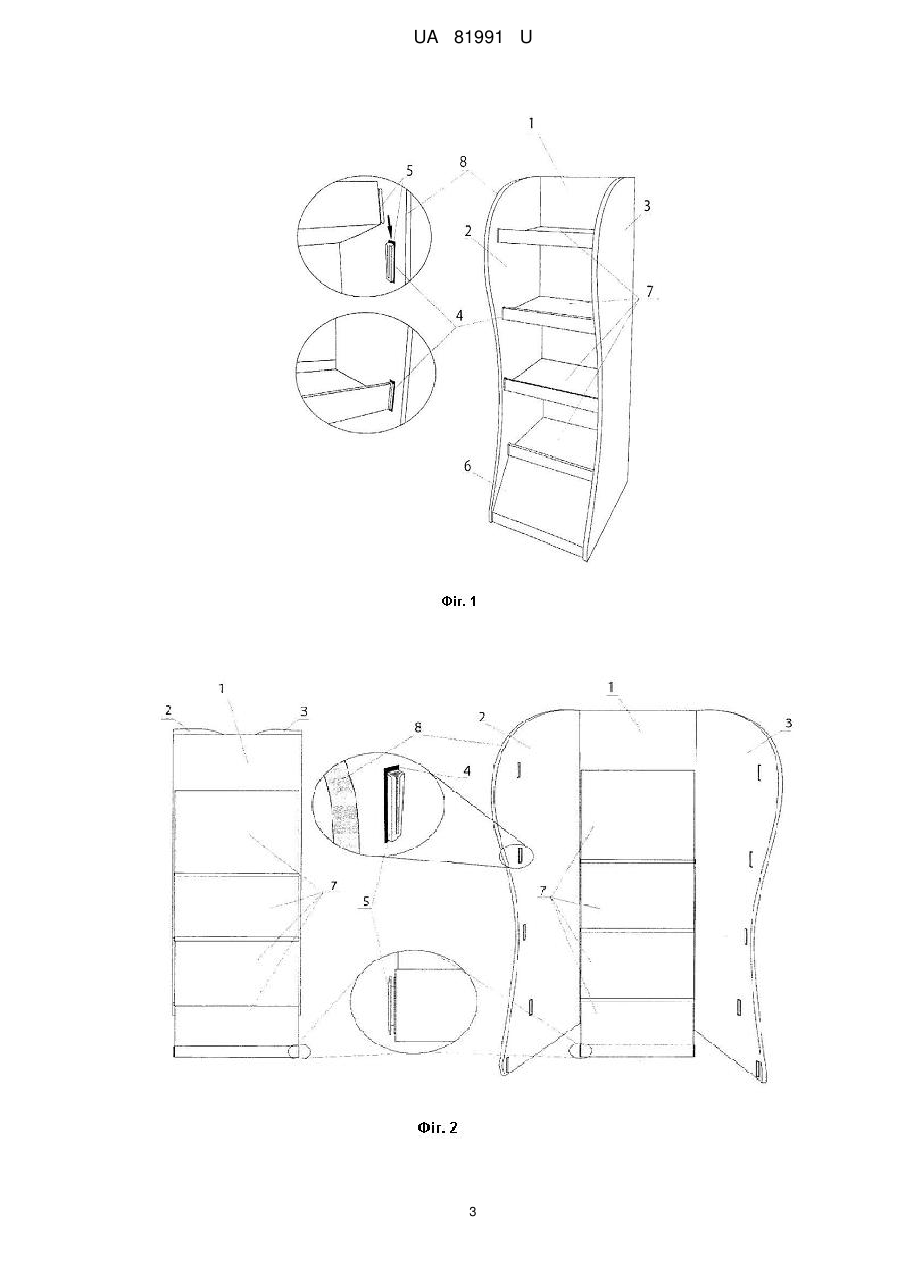

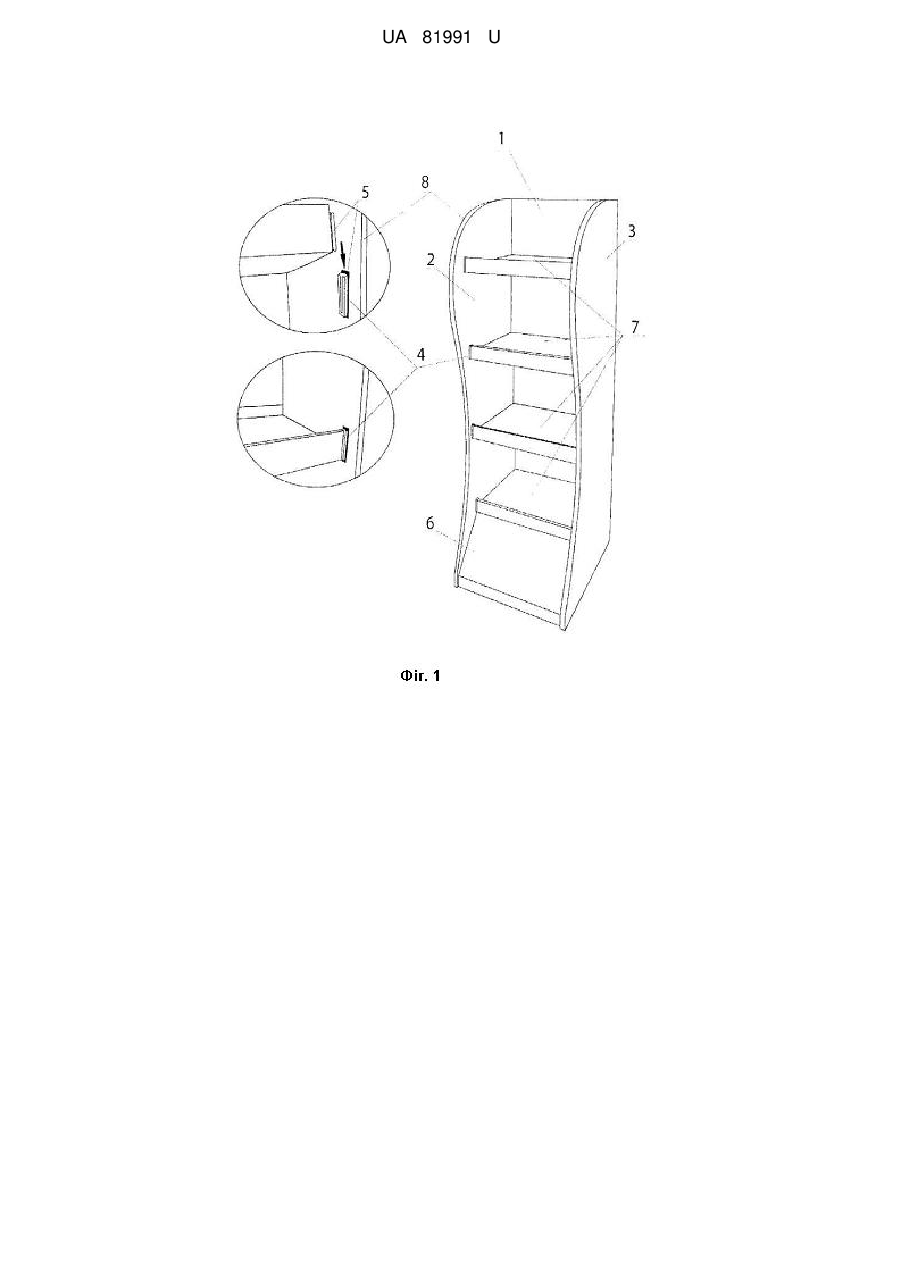

Реферат: UA 81991 U UA 81991 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі роздрібної торгівлі та інформації і може бути використана при утворенні складаних переносних безкаркасних торгових та рекламно-торгових засобів, які легко транспортуються та швидко встановлюються в місцях розташування торгівлі, реклами товарів та послуг. Відомий складаний торговий стояк, що викопаний у вигляді лотків для товарів, які мають у складеному вигляді похиле положення, з'єднані між собою і розташовані один над одним, та складеним з прямокутної основи і трьох стінок, які виступають уверх: двох бічних та одної передньої, які містять рекламну інформацію, у нижній частині всіх лотків, за винятком нижнього, є один або більше виступів, а у верхній частині бічних стінок є відповідні розмірам виступів прорізи, у складеному вигляді лотки мають похиле положення, і на бічних стінках лотка передбачені отвори для розташування присосок, а на задній частині основи лотка також виконані отвори для підвішування стояка, причому рекламна інформація кріпиться на верхньому лотку у верхній задній його частині (Патент РФ № 13304, м. кл. A47F 5/00, опубл. 10.04.2000 p.). Недоліком складаного торгового стояка є низька стійкість при експлуатації та низька надійність конструкції, необхідність великих затрат для встановлення у правильному положенні. Найбільш близьким аналогом є складаний торговий стенд, що містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також знімно-надягні полиці (в подальшому - полиці), які з'єднані з бічними корпусними панелями, що мають прорізи для встановлення парних поворотних бічних виступів симетричних полиць для розташування товарів (Патент US № 7007615, м. кл. А47В 43/02, опубл. 07.03.2006 р.). Недоліком складаного торгового стенда є низька стійкість установки, низька надійність експлуатації, необхідність великих затрат часу для встановлення в правильному положенні. В основу корисної моделі поставлено задачу створення такого складаного торгового стенда, в якому за рахунок конструктивних змін з'являється можливість підвищення стійкості установки та надійності експлуатації, скорочення затрат часу для встановлення у правильному положенні. Поставлена задача вирішується тим, що складаний торговий стенд містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також полиці, з'єднані з бічними корпусними панелями, які мають прорізи; елементи фіксації, які встановлено в прорізах бічних корпусних панелей; передню корпусну панель, яка розміщена навпроти задньої корпусної панелі та з'єднана з бічними корпусними панелями за допомогою елементів фіксації; полиці з'єднані по задній площині з задньою корпусною панеллю, а по двох бічних площинах з'єднані з бічними корпусними панелями за допомогою елементів фіксації; - бічні корпусні панелі, задня корпусна панель, передня корпусна панель та полиці виконані з щонайменше двох шарів гофрокартону; - передній край кожної полиці виконано з відгином; - полиць щонайменше одна; - задня корпусна панель виконана як одне ціле з бічними корпусними панелями та відмежована від них лініями згину; - бічні корпусні панелі по краю обладнані пластиковим профілем. На кресленнях схематично зображено складаний торговий стенд, де на фіг. 1 зображено загальний вигляд складаного торгового стенда, на фіг. 2 - складаний торговий стенд у складеному вигляді. Складаний торговий стенд складається з задньої корпусної панелі 1, яка з'єднана з двома бічними корпусними панелями 2, 3. Бічні корпусні панелі 2, 3 містять прорізи 4, в яких встановлено елементи фіксації 5. Передня корпусна панель 6 за допомогою елементів фіксації 5, які встановлені в прорізах 4, з'єднана з бічними корпусними панелями 2, 3. Полиці 7 по задній площині з'єднані з задньою корпусною панеллю 1, а по двох бічних площинах - з бічними корпусними панелями 2, 3 за допомогою елементів фіксації 5, які встановлені в прорізах 4. Бічні корпусні панелі 2, 3 по краю містять пластиковий профіль 8. Складаний торговий стенд складається наступним чином: бічні корпусні панелі 2, 3 встановлюються під прямим кутом відносно задньої корпусної панелі 1, яка поєднана з полицями 7 по їх задній площині. В прорізи 4 бічних корпусних панелей 2, 3 встановлюються елементи фіксації 5, в яких фіксуються полиці 7 по їх бічних площинах. Після фіксації полиць 7 в бічних корпусних панелях 2, 3 передня корпусна панель 6 за допомогою елементів фіксації 5, які встановлені в прорізах 4, з'єднується з бічними корпусними панелями 2, 3. Бічні корпусні панелі 2, 3 по краю обладнані пластиковим профілем 8. Запропонована конструкція складаного торгового стенда відрізняється від відомих конструктивних рішень більш високою стійкістю та надійністю, а також підвищеною економічністю. Оскільки матеріал складаного торгового стенда - гофрокартон - є найбільш 1 UA 81991 U 5 10 дешевим матеріалом серед матеріалів, які мають гнучку структуру, то використання гофрокартону значно здешевлює вартість виготовлення складаного торгового стенда та зменшує вартість подальшої експлуатації. Гофрокартон за своєю структурою дозволяє наносити будь-яке художнє оформлення складаного торгового стенда і таким чином суттєво розширює асортимент запропонованої конструкції. При цьому конструктивне рішення дозволяє суттєво зменшити затрати часу на складання складаного торгового стенда в робоче положення (розгортку та встановлення), що підвищує ступінь автоматизації складання-розкладання, збільшує довговічність та надійність складаного торгового стенда, мінімізує затрати праці для надійного встановлення в правильному експлуатаційному положенні. Також слід зазначити, що матеріал - гофрокартон - є екологічно чистим матеріалом і тому подальша його утилізація не буде шкодити навколишньому середовищу. Складаний торговий стенд виготовлений в пробних примірниках та пройшов попередню експлуатацію в торгових закладах, де і отримав схвальні відгуки як від працівників закладів, так і від відвідувачів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Складаний торговий стенд, який містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також полиці, з'єднані з бічними корпусними панелями, які мають прорізи, який відрізняється тим, що додатково введено елементи фіксації, які встановлено в прорізах бічних корпусних панелей; передню корпусну панель, яка розміщена навпроти задньої корпусної панелі та з'єднана з бічними корпусними панелями за допомогою елементів фіксації; полиці з'єднані по задній площині з задньою корпусною панеллю, а по двох бічних площинах з'єднані з бічними корпусними панелями за допомогою елементів фіксації. 2. Складаний торговий стенд за п. 1, який відрізняється тим, що бічні корпусні панелі, задня корпусна панель, передня корпусна панель та полиці виконані щонайменше з двох шарів гофрокартону. 3. Складаний торговий стояк за п. 1, який відрізняється тим, що передній край кожної полиці виконано з відгином. 4. Складаний торговий стояк за п. 1, який відрізняється тим, що полиць щонайменше одна. 5. Складаний торговий стояк за п. 1, який відрізняється тим, що задня корпусна панель виконана як одне ціле з бічними корпусними панелями та відмежована від них лініями згину. 6. Складаний торговий стояк за п. 1, який відрізняється тим, що бічні корпусні панелі по краю обладнані пластиковим профілем. 2 UA 81991 U 3 UA 81991 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
