Складаний торговий стенд

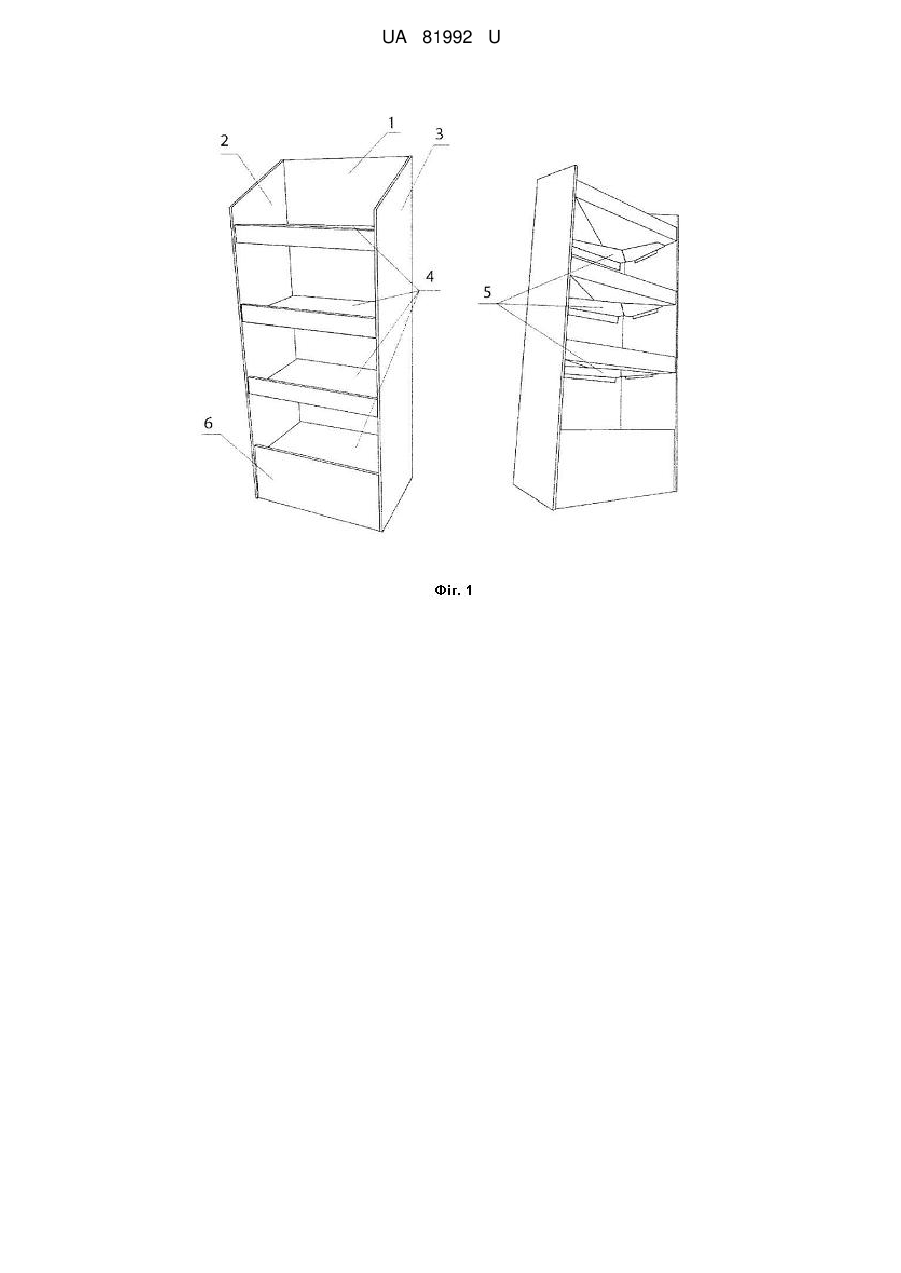

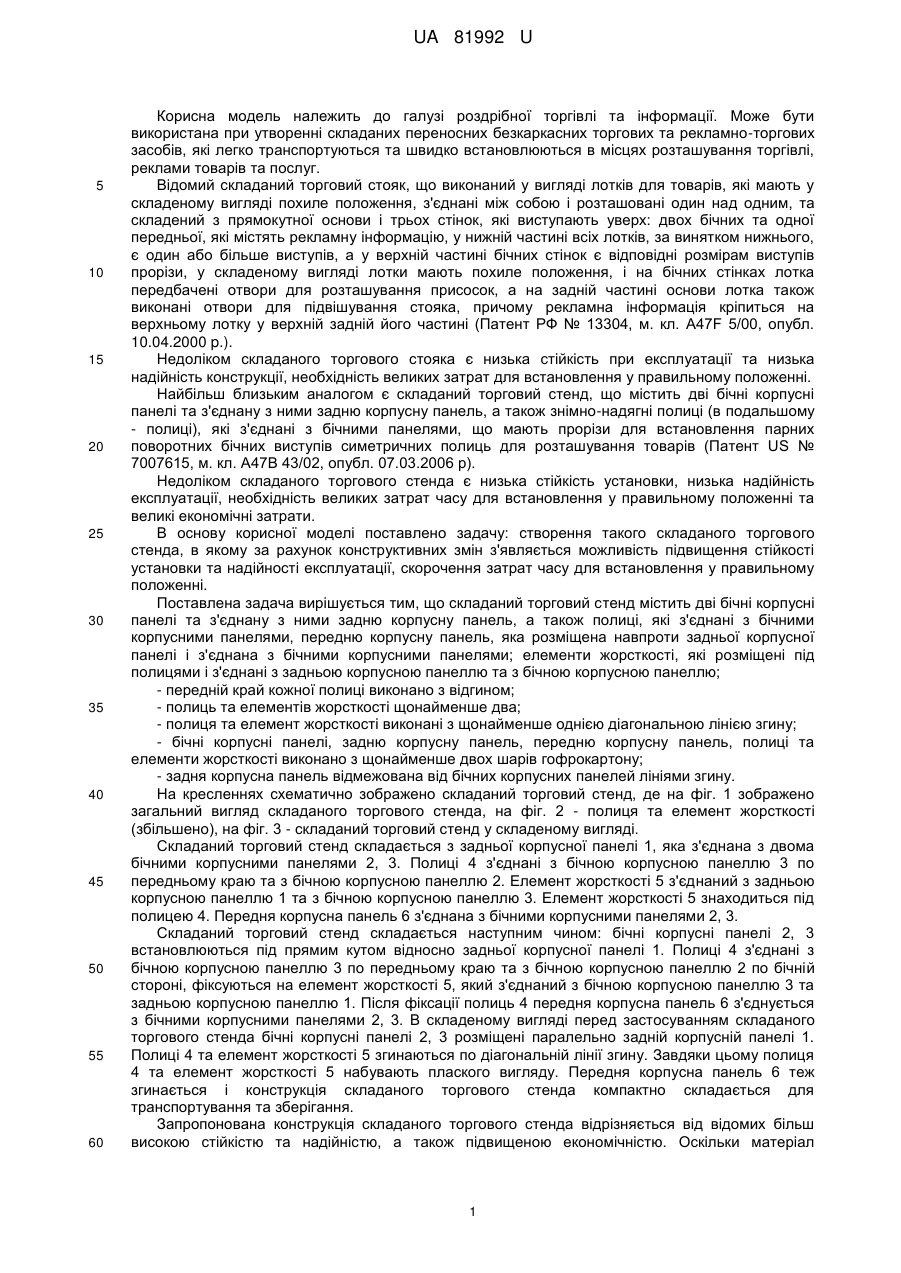

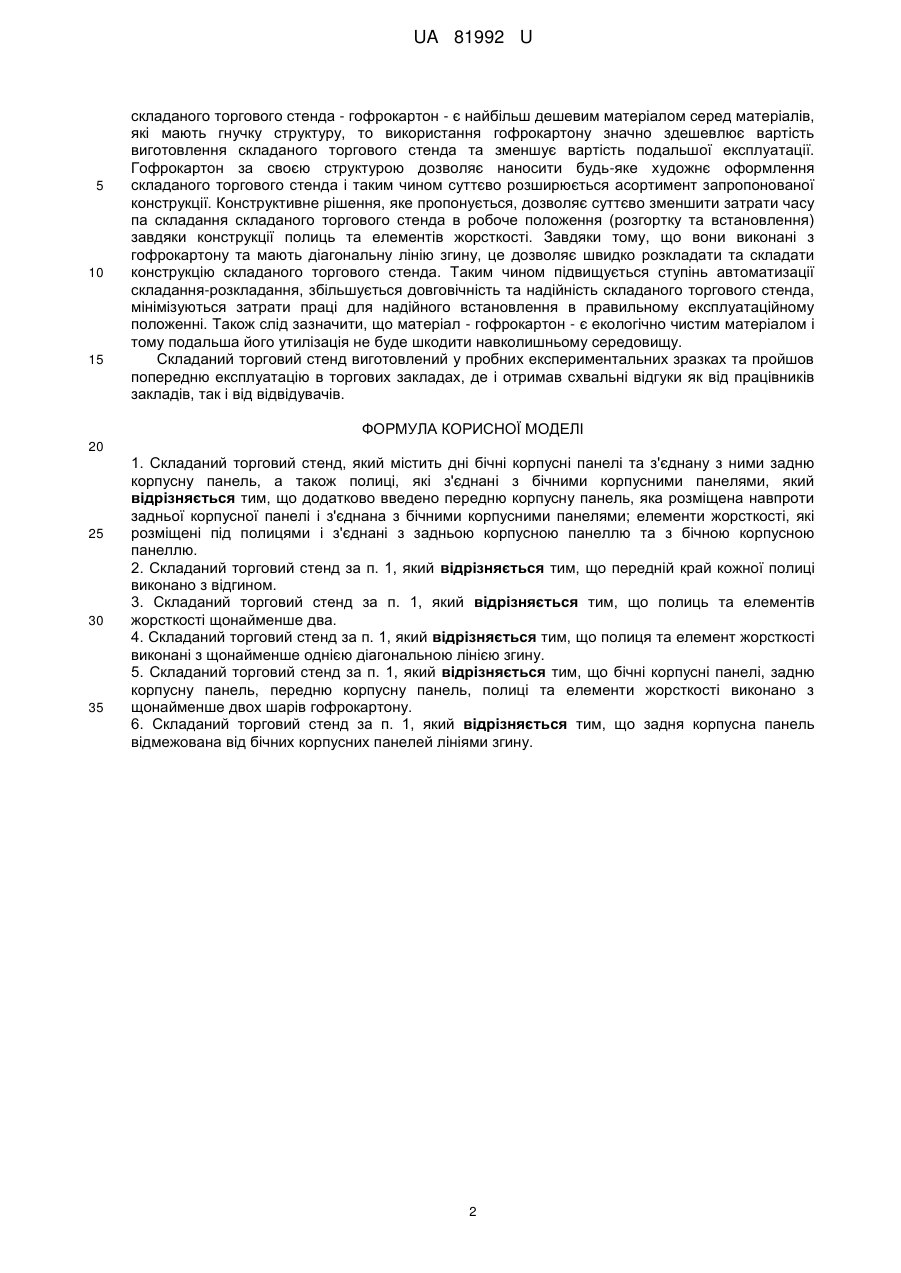

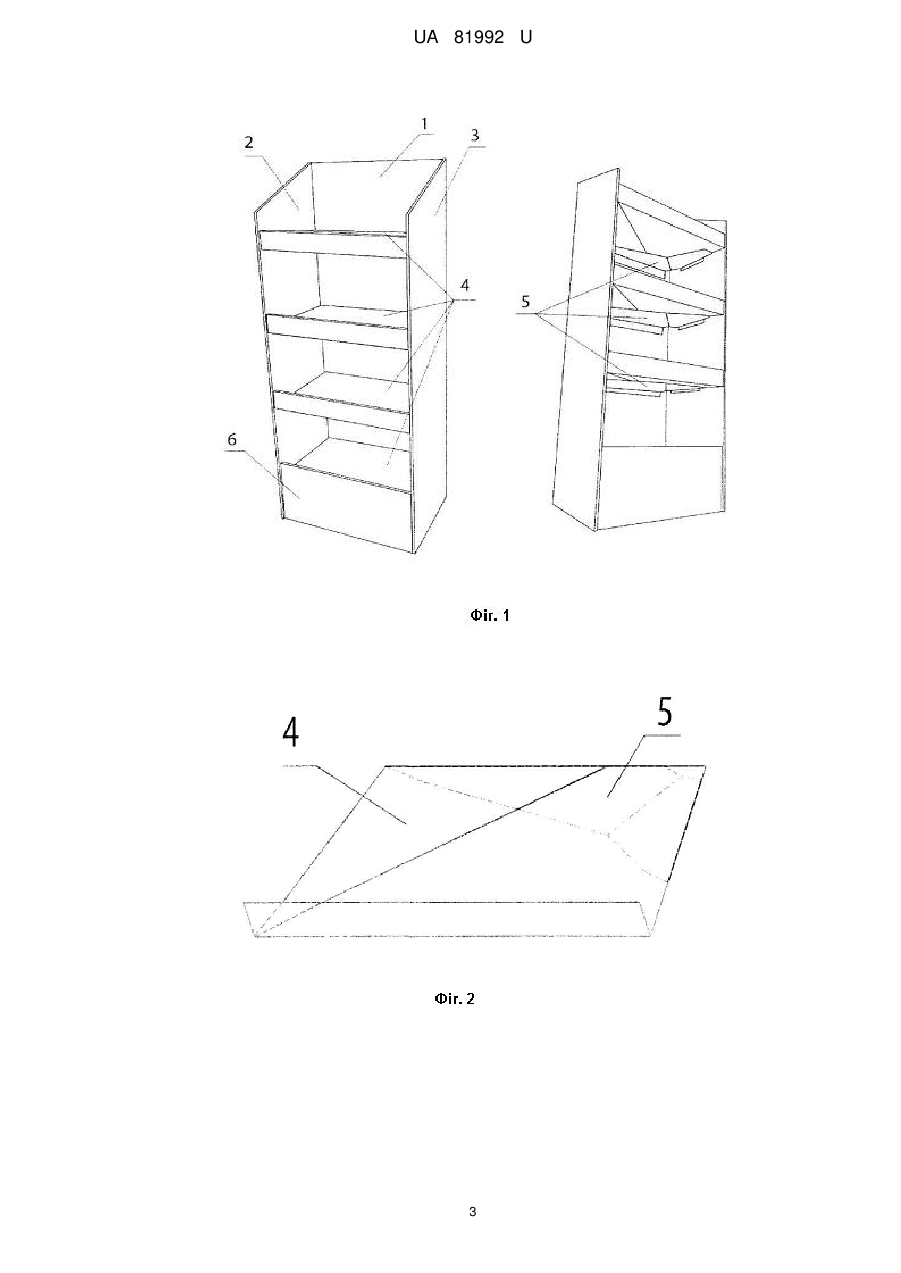

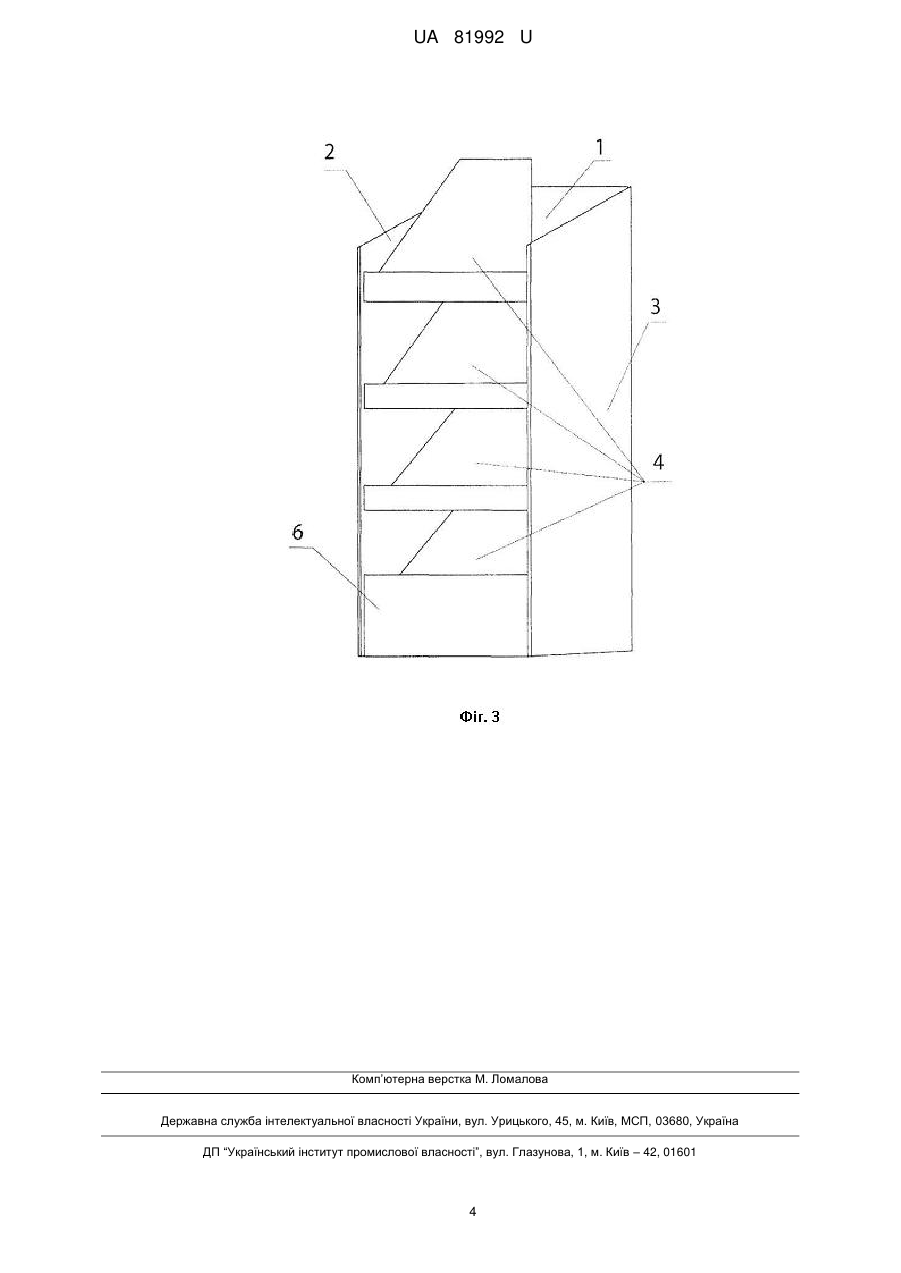

Реферат: UA 81992 U UA 81992 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі роздрібної торгівлі та інформації. Може бути використана при утворенні складаних переносних безкаркасних торгових та рекламно-торгових засобів, які легко транспортуються та швидко встановлюються в місцях розташування торгівлі, реклами товарів та послуг. Відомий складаний торговий стояк, що виконаний у вигляді лотків для товарів, які мають у складеному вигляді похиле положення, з'єднані між собою і розташовані один над одним, та складений з прямокутної основи і трьох стінок, які виступають уверх: двох бічних та одної передньої, які містять рекламну інформацію, у нижній частині всіх лотків, за винятком нижнього, є один або більше виступів, а у верхній частині бічних стінок є відповідні розмірам виступів прорізи, у складеному вигляді лотки мають похиле положення, і на бічних стінках лотка передбачені отвори для розташування присосок, а на задній частині основи лотка також виконані отвори для підвішування стояка, причому рекламна інформація кріпиться на верхньому лотку у верхній задній його частині (Патент РФ № 13304, м. кл. A47F 5/00, опубл. 10.04.2000 p.). Недоліком складаного торгового стояка є низька стійкість при експлуатації та низька надійність конструкції, необхідність великих затрат для встановлення у правильному положенні. Найбільш близьким аналогом є складаний торговий стенд, що містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також знімно-надягні полиці (в подальшому - полиці), які з'єднані з бічними панелями, що мають прорізи для встановлення парних поворотних бічних виступів симетричних полиць для розташування товарів (Патент US № 7007615, м. кл. А47Β 43/02, опубл. 07.03.2006 р). Недоліком складаного торгового стенда є низька стійкість установки, низька надійність експлуатації, необхідність великих затрат часу для встановлення у правильному положенні та великі економічні затрати. В основу корисної моделі поставлено задачу: створення такого складаного торгового стенда, в якому за рахунок конструктивних змін з'являється можливість підвищення стійкості установки та надійності експлуатації, скорочення затрат часу для встановлення у правильному положенні. Поставлена задача вирішується тим, що складаний торговий стенд містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також полиці, які з'єднані з бічними корпусними панелями, передню корпусну панель, яка розміщена навпроти задньої корпусної панелі і з'єднана з бічними корпусними панелями; елементи жорсткості, які розміщені під полицями і з'єднані з задньою корпусною панеллю та з бічною корпусною панеллю; - передній край кожної полиці виконано з відгином; - полиць та елементів жорсткості щонайменше два; - полиця та елемент жорсткості виконані з щонайменше однією діагональною лінією згину; - бічні корпусні панелі, задню корпусну панель, передню корпусну панель, полиці та елементи жорсткості виконано з щонайменше двох шарів гофрокартону; - задня корпусна панель відмежована від бічних корпусних панелей лініями згину. На кресленнях схематично зображено складаний торговий стенд, де на фіг. 1 зображено загальний вигляд складаного торгового стенда, на фіг. 2 - полиця та елемент жорсткості (збільшено), на фіг. 3 - складаний торговий стенд у складеному вигляді. Складаний торговий стенд складається з задньої корпусної панелі 1, яка з'єднана з двома бічними корпусними панелями 2, 3. Полиці 4 з'єднані з бічною корпусною панеллю 3 по передньому краю та з бічною корпусною панеллю 2. Елемент жорсткості 5 з'єднаний з задньою корпусною панеллю 1 та з бічною корпусною панеллю 3. Елемент жорсткості 5 знаходиться під полицею 4. Передня корпусна панель 6 з'єднана з бічними корпусними панелями 2, 3. Складаний торговий стенд складається наступним чином: бічні корпусні панелі 2, 3 встановлюються під прямим кутом відносно задньої корпусної панелі 1. Полиці 4 з'єднані з бічною корпусною панеллю 3 по передньому краю та з бічною корпусною панеллю 2 по бічній стороні, фіксуються на елемент жорсткості 5, який з'єднаний з бічною корпусною панеллю 3 та задньою корпусною панеллю 1. Після фіксації полиць 4 передня корпусна панель 6 з'єднується з бічними корпусними панелями 2, 3. В складеному вигляді перед застосуванням складаного торгового стенда бічні корпусні панелі 2, 3 розміщені паралельно задній корпусній панелі 1. Полиці 4 та елемент жорсткості 5 згинаються по діагональній лінії згину. Завдяки цьому полиця 4 та елемент жорсткості 5 набувають плаского вигляду. Передня корпусна панель 6 теж згинається і конструкція складаного торгового стенда компактно складається для транспортування та зберігання. Запропонована конструкція складаного торгового стенда відрізняється від відомих більш високою стійкістю та надійністю, а також підвищеною економічністю. Оскільки матеріал 1 UA 81992 U 5 10 15 складаного торгового стенда - гофрокартон - є найбільш дешевим матеріалом серед матеріалів, які мають гнучку структуру, то використання гофрокартону значно здешевлює вартість виготовлення складаного торгового стенда та зменшує вартість подальшої експлуатації. Гофрокартон за своєю структурою дозволяє наносити будь-яке художнє оформлення складаного торгового стенда і таким чином суттєво розширюється асортимент запропонованої конструкції. Конструктивне рішення, яке пропонується, дозволяє суттєво зменшити затрати часу па складання складаного торгового стенда в робоче положення (розгортку та встановлення) завдяки конструкції полиць та елементів жорсткості. Завдяки тому, що вони виконані з гофрокартону та мають діагональну лінію згину, це дозволяє швидко розкладати та складати конструкцію складаного торгового стенда. Таким чином підвищується ступінь автоматизації складання-розкладання, збільшується довговічність та надійність складаного торгового стенда, мінімізуються затрати праці для надійного встановлення в правильному експлуатаційному положенні. Також слід зазначити, що матеріал - гофрокартон - є екологічно чистим матеріалом і тому подальша його утилізація не буде шкодити навколишньому середовищу. Складаний торговий стенд виготовлений у пробних експериментальних зразках та пройшов попередню експлуатацію в торгових закладах, де і отримав схвальні відгуки як від працівників закладів, так і від відвідувачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Складаний торговий стенд, який містить дні бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також полиці, які з'єднані з бічними корпусними панелями, який відрізняється тим, що додатково введено передню корпусну панель, яка розміщена навпроти задньої корпусної панелі і з'єднана з бічними корпусними панелями; елементи жорсткості, які розміщені під полицями і з'єднані з задньою корпусною панеллю та з бічною корпусною панеллю. 2. Складаний торговий стенд за п. 1, який відрізняється тим, що передній край кожної полиці виконано з відгином. 3. Складаний торговий стенд за п. 1, який відрізняється тим, що полиць та елементів жорсткості щонайменше два. 4. Складаний торговий стенд за п. 1, який відрізняється тим, що полиця та елемент жорсткості виконані з щонайменше однією діагональною лінією згину. 5. Складаний торговий стенд за п. 1, який відрізняється тим, що бічні корпусні панелі, задню корпусну панель, передню корпусну панель, полиці та елементи жорсткості виконано з щонайменше двох шарів гофрокартону. 6. Складаний торговий стенд за п. 1, який відрізняється тим, що задня корпусна панель відмежована від бічних корпусних панелей лініями згину. 2 UA 81992 U 3 UA 81992 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
