Спосіб нагрівання рухомого циліндра зсередини джерелами направленого інфрачервоного випромінювання

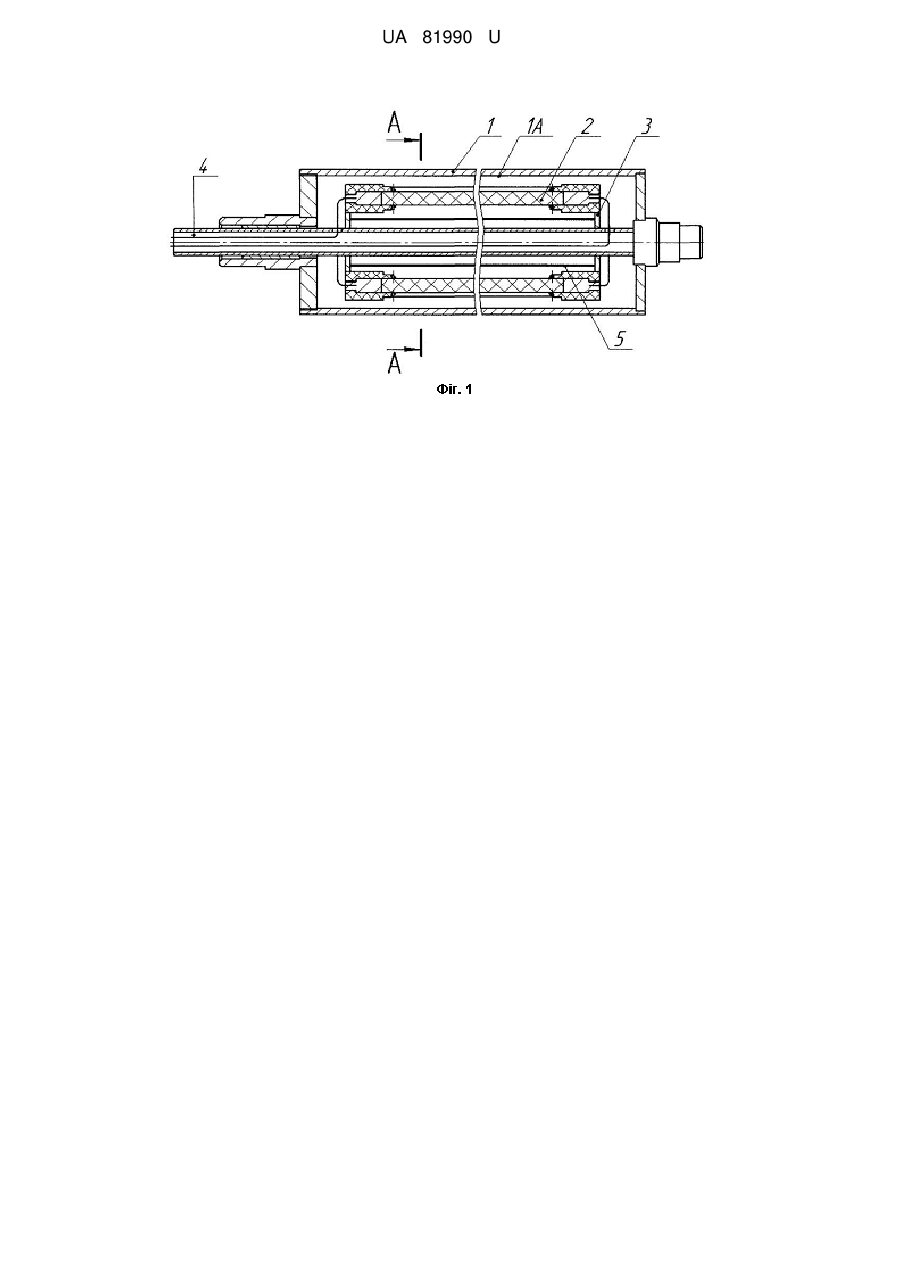

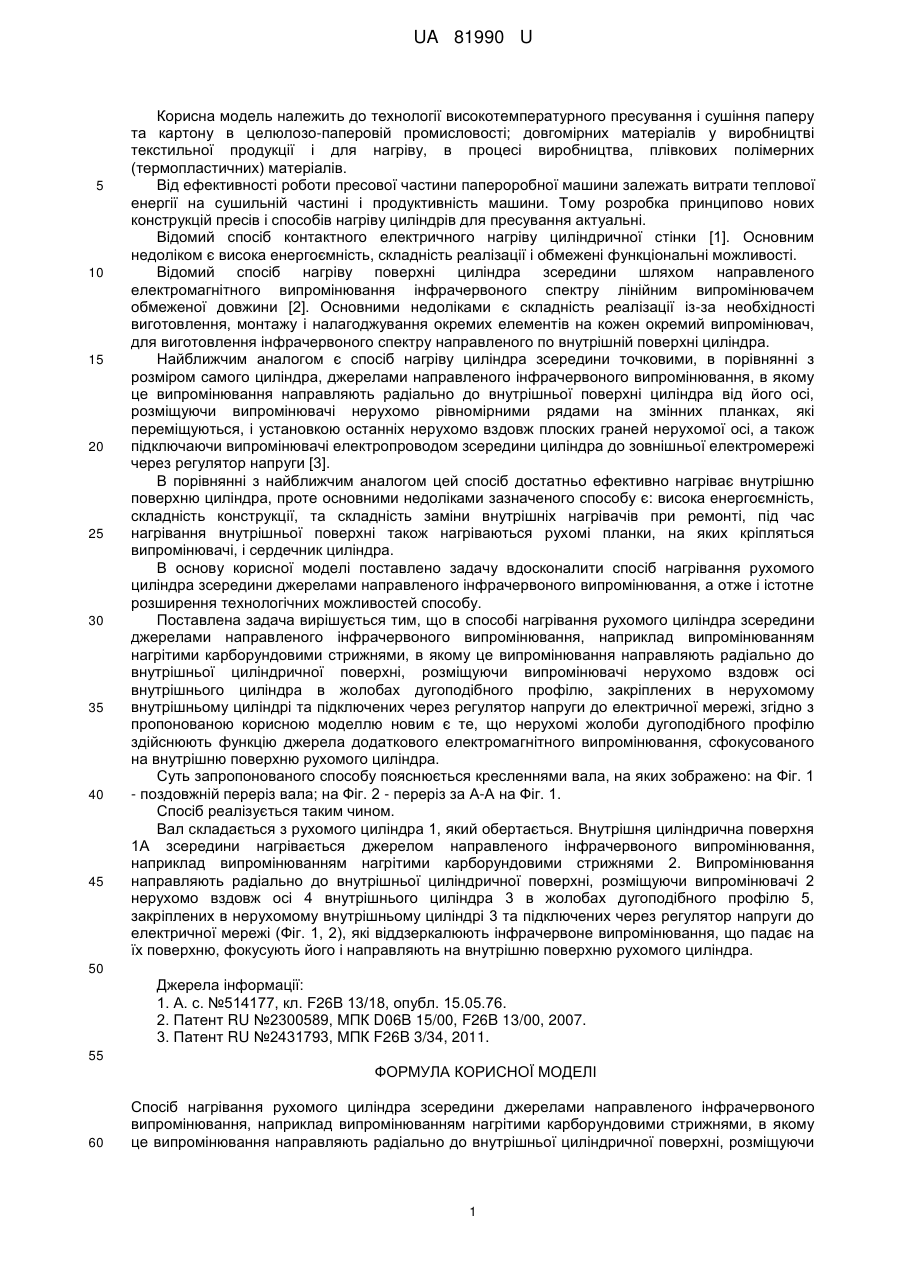

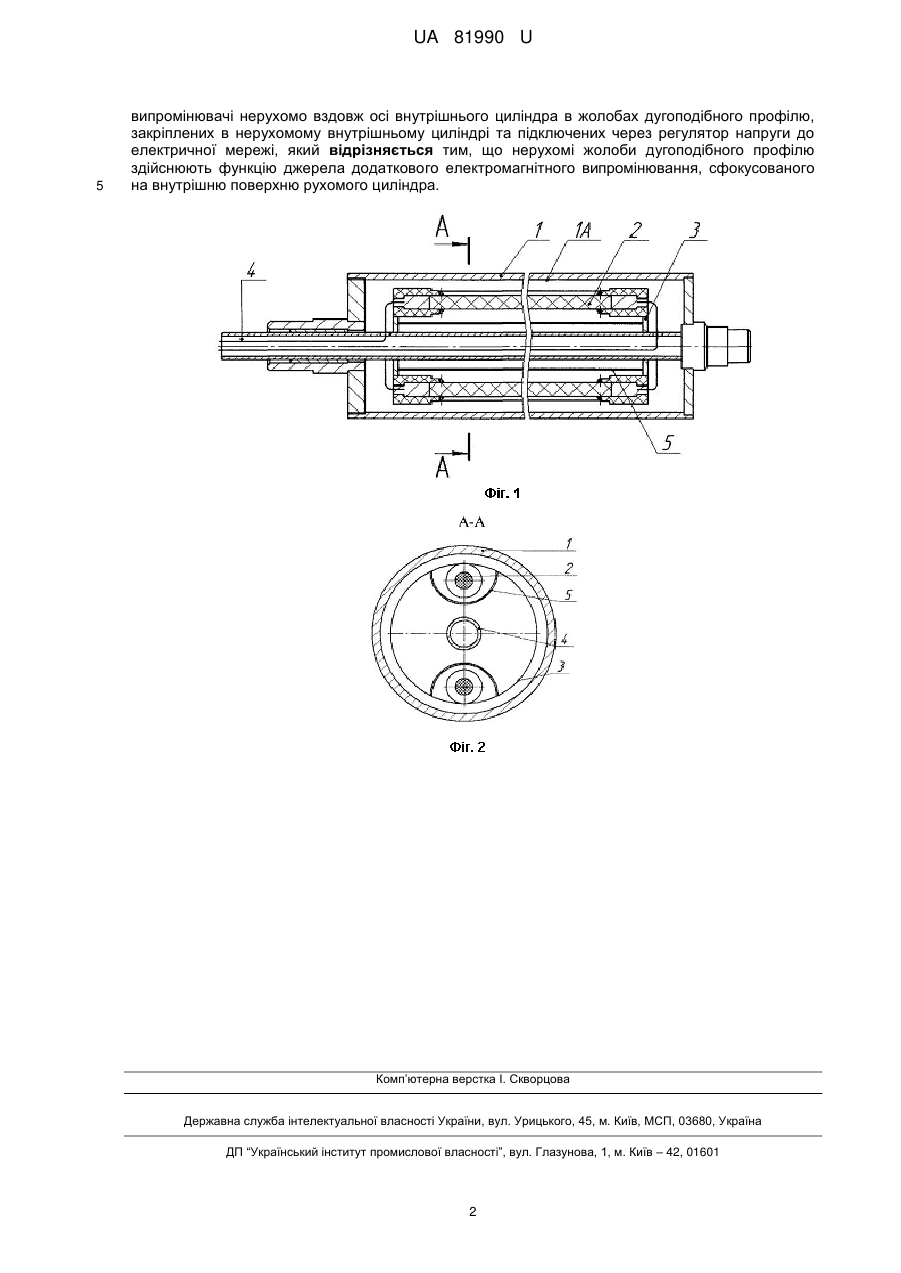

Реферат: Спосіб нагрівання рухомого циліндра зсередини джерелами направленого інфрачервоного випромінювання включає випромінювання нагрітими карборундовими стрижнями, внутрішню циліндричну поверхню, жолоби дугоподібного профілю, нерухомий внутрішній циліндр, регулятор напруги. Нерухомі жолоби дугоподібного профілю здійснюють функцію джерела додаткового електромагнітного випромінювання, сфокусованого на внутрішню поверхню рухомого циліндра. UA 81990 U (12) UA 81990 U UA 81990 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології високотемпературного пресування і сушіння паперу та картону в целюлозо-паперовій промисловості; довгомірних матеріалів у виробництві текстильної продукції і для нагріву, в процесі виробництва, плівкових полімерних (термопластичних) матеріалів. Від ефективності роботи пресової частини папероробної машини залежать витрати теплової енергії на сушильній частині і продуктивність машини. Тому розробка принципово нових конструкцій пресів і способів нагріву циліндрів для пресування актуальні. Відомий спосіб контактного електричного нагріву циліндричної стінки [1]. Основним недоліком є висока енергоємність, складність реалізації і обмежені функціональні можливості. Відомий спосіб нагріву поверхні циліндра зсередини шляхом направленого електромагнітного випромінювання інфрачервоного спектру лінійним випромінювачем обмеженої довжини [2]. Основними недоліками є складність реалізації із-за необхідності виготовлення, монтажу і налагоджування окремих елементів на кожен окремий випромінювач, для виготовлення інфрачервоного спектру направленого по внутрішній поверхні циліндра. Найближчим аналогом є спосіб нагріву циліндра зсередини точковими, в порівнянні з розміром самого циліндра, джерелами направленого інфрачервоного випромінювання, в якому це випромінювання направляють радіально до внутрішньої поверхні циліндра від його осі, розміщуючи випромінювачі нерухомо рівномірними рядами на змінних планках, які переміщуються, і установкою останніх нерухомо вздовж плоских граней нерухомої осі, а також підключаючи випромінювачі електропроводом зсередини циліндра до зовнішньої електромережі через регулятор напруги [3]. В порівнянні з найближчим аналогом цей спосіб достатньо ефективно нагріває внутрішню поверхню циліндра, проте основними недоліками зазначеного способу є: висока енергоємність, складність конструкції, та складність заміни внутрішніх нагрівачів при ремонті, під час нагрівання внутрішньої поверхні також нагріваються рухомі планки, на яких кріпляться випромінювачі, і сердечник циліндра. В основу корисної моделі поставлено задачу вдосконалити спосіб нагрівання рухомого циліндра зсередини джерелами направленого інфрачервоного випромінювання, а отже і істотне розширення технологічних можливостей способу. Поставлена задача вирішується тим, що в способі нагрівання рухомого циліндра зсередини джерелами направленого інфрачервоного випромінювання, наприклад випромінюванням нагрітими карборундовими стрижнями, в якому це випромінювання направляють радіально до внутрішньої циліндричної поверхні, розміщуючи випромінювачі нерухомо вздовж осі внутрішнього циліндра в жолобах дугоподібного профілю, закріплених в нерухомому внутрішньому циліндрі та підключених через регулятор напруги до електричної мережі, згідно з пропонованою корисною моделлю новим є те, що нерухомі жолоби дугоподібного профілю здійснюють функцію джерела додаткового електромагнітного випромінювання, сфокусованого на внутрішню поверхню рухомого циліндра. Суть запропонованого способу пояснюється кресленнями вала, на яких зображено: на Фіг. 1 - поздовжній переріз вала; на Фіг. 2 - переріз за А-А на Фіг. 1. Спосіб реалізується таким чином. Вал складається з рухомого циліндра 1, який обертається. Внутрішня циліндрична поверхня 1А зсередини нагрівається джерелом направленого інфрачервоного випромінювання, наприклад випромінюванням нагрітими карборундовими стрижнями 2. Випромінювання направляють радіально до внутрішньої циліндричної поверхні, розміщуючи випромінювачі 2 нерухомо вздовж осі 4 внутрішнього циліндра 3 в жолобах дугоподібного профілю 5, закріплених в нерухомому внутрішньому циліндрі 3 та підключених через регулятор напруги до електричної мережі (Фіг. 1, 2), які віддзеркалюють інфрачервоне випромінювання, що падає на їх поверхню, фокусують його і направляють на внутрішню поверхню рухомого циліндра. 50 Джерела інформації: 1. А. с. №514177, кл. F26B 13/18, опубл. 15.05.76. 2. Патент RU №2300589, МПК D06B 15/00, F26B 13/00, 2007. 3. Патент RU №2431793, МПК F26B 3/34, 2011. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб нагрівання рухомого циліндра зсередини джерелами направленого інфрачервоного випромінювання, наприклад випромінюванням нагрітими карборундовими стрижнями, в якому це випромінювання направляють радіально до внутрішньої циліндричної поверхні, розміщуючи 1 UA 81990 U 5 випромінювачі нерухомо вздовж осі внутрішнього циліндра в жолобах дугоподібного профілю, закріплених в нерухомому внутрішньому циліндрі та підключених через регулятор напруги до електричної мережі, який відрізняється тим, що нерухомі жолоби дугоподібного профілю здійснюють функцію джерела додаткового електромагнітного випромінювання, сфокусованого на внутрішню поверхню рухомого циліндра. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
