Буклет

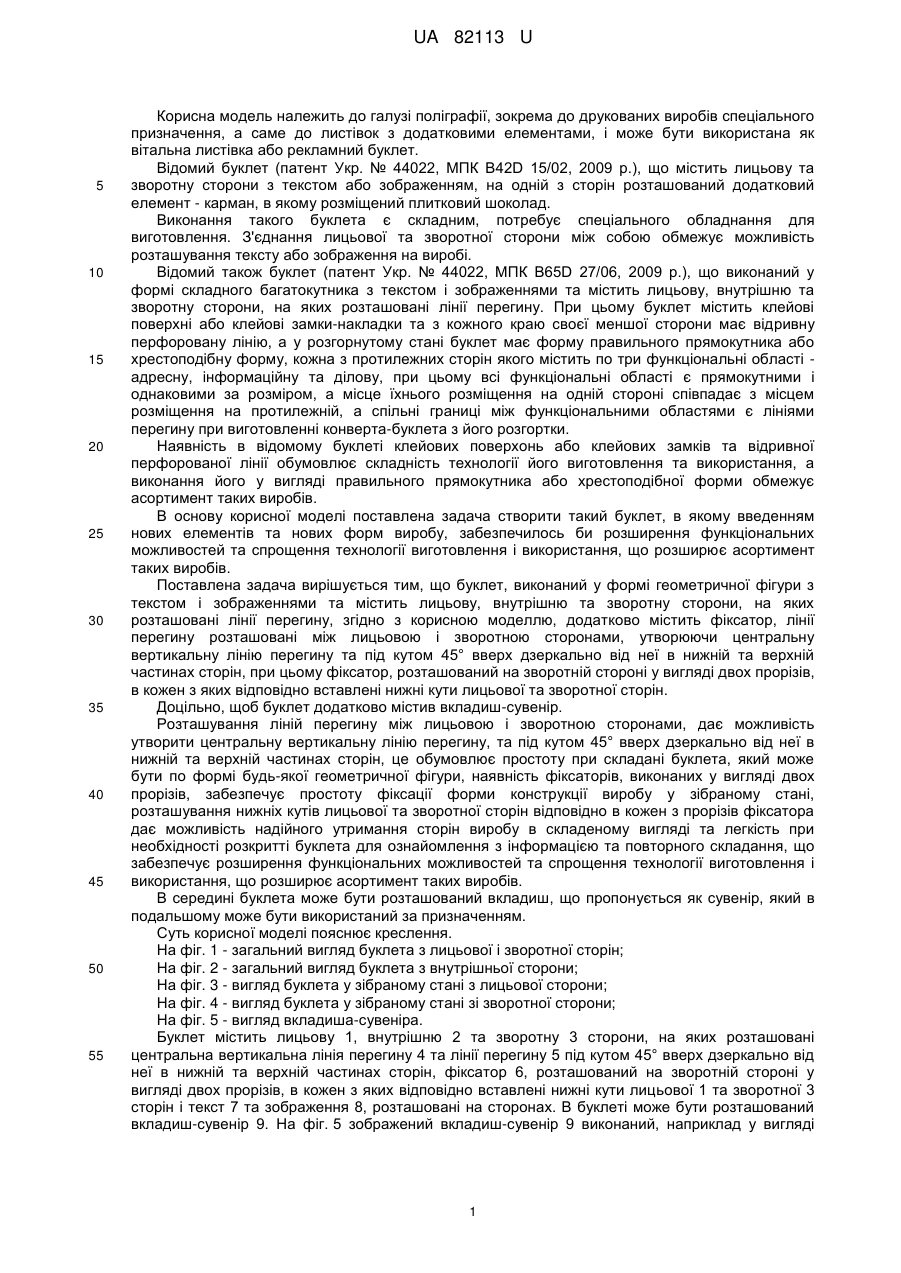

Реферат: UA 82113 U UA 82113 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі поліграфії, зокрема до друкованих виробів спеціального призначення, а саме до листівок з додатковими елементами, і може бути використана як вітальна листівка або рекламний буклет. Відомий буклет (патент Укр. № 44022, МПК B42D 15/02, 2009 p.), що містить лицьову та зворотну сторони з текстом або зображенням, на одній з сторін розташований додатковий елемент - карман, в якому розміщений плитковий шоколад. Виконання такого буклета є складним, потребує спеціального обладнання для виготовлення. З'єднання лицьової та зворотної сторони між собою обмежує можливість розташування тексту або зображення на виробі. Відомий також буклет (патент Укр. № 44022, МПК B65D 27/06, 2009 p.), що виконаний у формі складного багатокутника з текстом і зображеннями та містить лицьову, внутрішню та зворотну сторони, на яких розташовані лінії перегину. При цьому буклет містить клейові поверхні або клейові замки-накладки та з кожного краю своєї меншої сторони має відривну перфоровану лінію, а у розгорнутому стані буклет має форму правильного прямокутника або хрестоподібну форму, кожна з протилежних сторін якого містить по три функціональні області адресну, інформаційну та ділову, при цьому всі функціональні області є прямокутними і однаковими за розміром, а місце їхнього розміщення на одній стороні співпадає з місцем розміщення на протилежній, а спільні границі між функціональними областями є лініями перегину при виготовленні конверта-буклета з його розгортки. Наявність в відомому буклеті клейових поверхонь або клейових замків та відривної перфорованої лінії обумовлює складність технології його виготовлення та використання, а виконання його у вигляді правильного прямокутника або хрестоподібної форми обмежує асортимент таких виробів. В основу корисної моделі поставлена задача створити такий буклет, в якому введенням нових елементів та нових форм виробу, забезпечилось би розширення функціональних можливостей та спрощення технології виготовлення і використання, що розширює асортимент таких виробів. Поставлена задача вирішується тим, що буклет, виконаний у формі геометричної фігури з текстом і зображеннями та містить лицьову, внутрішню та зворотну сторони, на яких розташовані лінії перегину, згідно з корисною моделлю, додатково містить фіксатор, лінії перегину розташовані між лицьовою і зворотною сторонами, утворюючи центральну вертикальну лінію перегину та під кутом 45° вверх дзеркально від неї в нижній та верхній частинах сторін, при цьому фіксатор, розташований на зворотній стороні у вигляді двох прорізів, в кожен з яких відповідно вставлені нижні кути лицьової та зворотної сторін. Доцільно, щоб буклет додатково містив вкладиш-сувенір. Розташування ліній перегину між лицьовою і зворотною сторонами, дає можливість утворити центральну вертикальну лінію перегину, та під кутом 45° вверх дзеркально від неї в нижній та верхній частинах сторін, це обумовлює простоту при складані буклета, який може бути по формі будь-якої геометричної фігури, наявність фіксаторів, виконаних у вигляді двох прорізів, забезпечує простоту фіксації форми конструкції виробу у зібраному стані, розташування нижніх кутів лицьової та зворотної сторін відповідно в кожен з прорізів фіксатора дає можливість надійного утримання сторін виробу в складеному вигляді та легкість при необхідності розкритті буклета для ознайомлення з інформацією та повторного складання, що забезпечує розширення функціональних можливостей та спрощення технології виготовлення і використання, що розширює асортимент таких виробів. В середині буклета може бути розташований вкладиш, що пропонується як сувенір, який в подальшому може бути використаний за призначенням. Суть корисної моделі пояснює креслення. На фіг. 1 - загальний вигляд буклета з лицьової і зворотної сторін; На фіг. 2 - загальний вигляд буклета з внутрішньої сторони; На фіг. 3 - вигляд буклета у зібраному стані з лицьової сторони; На фіг. 4 - вигляд буклета у зібраному стані зі зворотної сторони; На фіг. 5 - вигляд вкладиша-сувеніра. Буклет містить лицьову 1, внутрішню 2 та зворотну 3 сторони, на яких розташовані центральна вертикальна лінія перегину 4 та лінії перегину 5 під кутом 45° вверх дзеркально від неї в нижній та верхній частинах сторін, фіксатор 6, розташований на зворотній стороні у вигляді двох прорізів, в кожен з яких відповідно вставлені нижні кути лицьової 1 та зворотної 3 сторін і текст 7 та зображення 8, розташовані на сторонах. В буклеті може бути розташований вкладиш-сувенір 9. На фіг. 5 зображений вкладиш-сувенір 9 виконаний, наприклад у вигляді 1 UA 82113 U 5 10 15 швейного дорожнього набору, який складається з каркаса 10, на який намотані кольорові нитки 11 та закріплені клейова павутинка 12, голка 13 та англійська шпилька 14. Корисна модель застосовується наступним чином. Буклет кладеться внутрішньою 2 стороною до себе і складається навпіл по центральній вертикальній лінії перегину 4. Лівий та правий нижні кути та верхня частина внутрішньої 2 сторони загинаються по лініях перегину 5 дзеркально від центральної вертикальної лінії перегину 4, справа від якої розміщений фіксатор 6, виконаний у вигляді двох прорізів паралельних правій лінії згину 5, які починаються від центральної вертикальної лінії перегину 4 та розташовані нижче рівня підігнутих нижніх кутів. Правий кут внутрішньої 2 сторони вставляють в верхній проріз фіксатора 6. Після складання буклета по центральній вертикальній лінії перегину 4, лівий нижній кут вставляють в нижню прорізь фіксатора 6 з зворотної 3 сторони, а верхня частина внутрішньої 2 сторони складається в середину по верхніх лініях перегину 5. Складений буклет нагадує форму факела з внутрішнім об'ємом, в якому розміщують вкладиш-сувенір 9, що забезпечує інтригуючий ефект для споживача. При отриманні споживач має можливість скористатися вкладишем-сувеніром, інформацією у вигляді тексту 7 і зображення 8 з буклета у зібраному та розгорнутому його вигляді. Конструкція і процес розкладання та складання буклета викличе у споживача зацікавленість і додатковий інтерес до інформації. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Буклет, що виконаний у формі геометричної фігури з текстом і зображеннями та містить лицьову, внутрішню та зворотну сторони, на яких розташовані лінії перегину, який відрізняється тим, що додатково містить фіксатор, лінії перегину розташовані між лицьовою і зворотною сторонами, утворюючи центральну вертикальну лінію перегину та під кутом 45° вверх дзеркально від неї в нижній та верхній частинах сторін, при цьому фіксатор, розташований на зворотній стороні у вигляді двох прорізів, в кожен з яких відповідно вставлені нижні кути лицьової та зворотної сторін. 2. Буклет за п. 1, який відрізняється тим, що додатково містить вкладиш-сувенір. 2 UA 82113 U 3 UA 82113 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
