Спосіб виготовлення буклета, інформаційна сторінка, виконана за цим способом, та буклет, виготовлений за цим способом

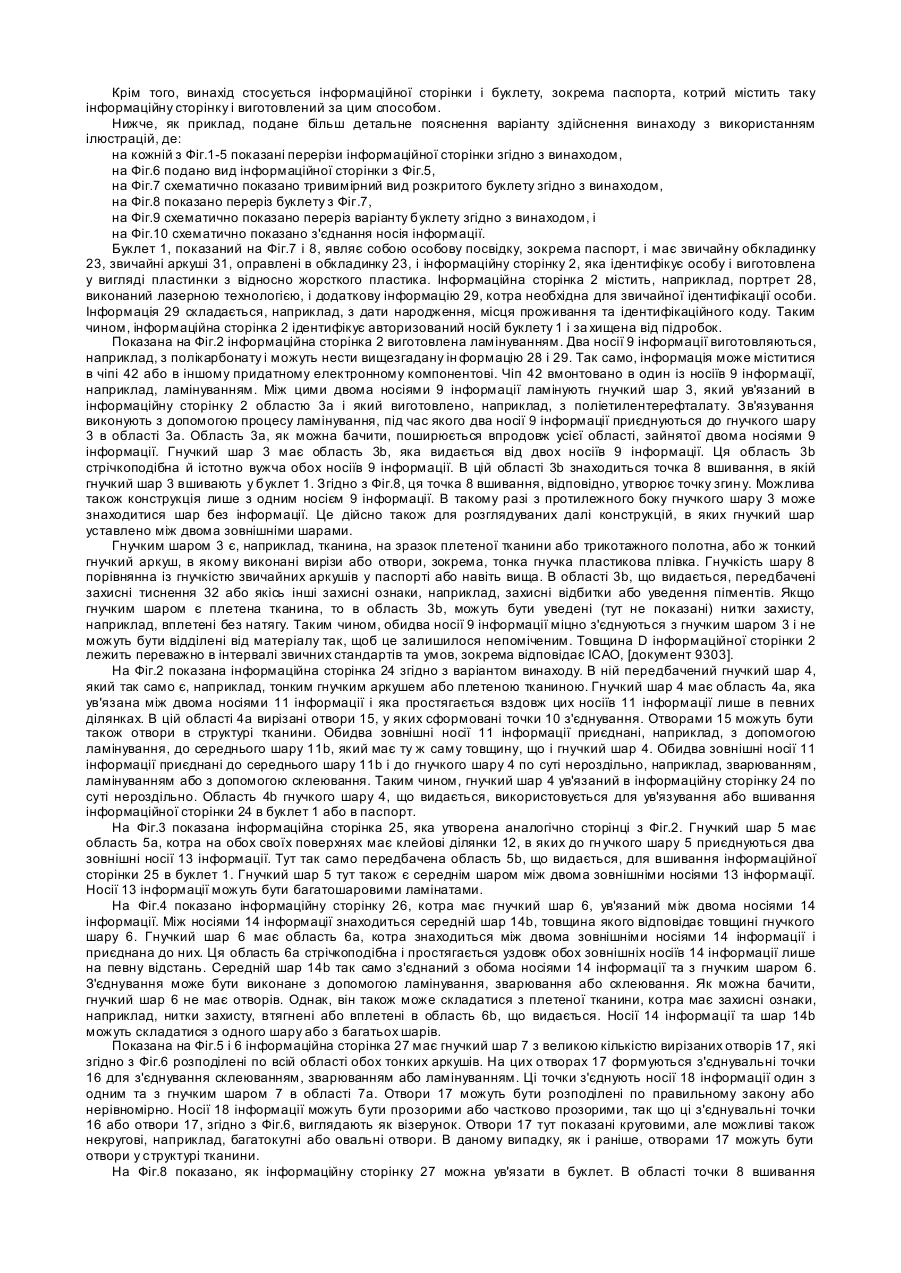

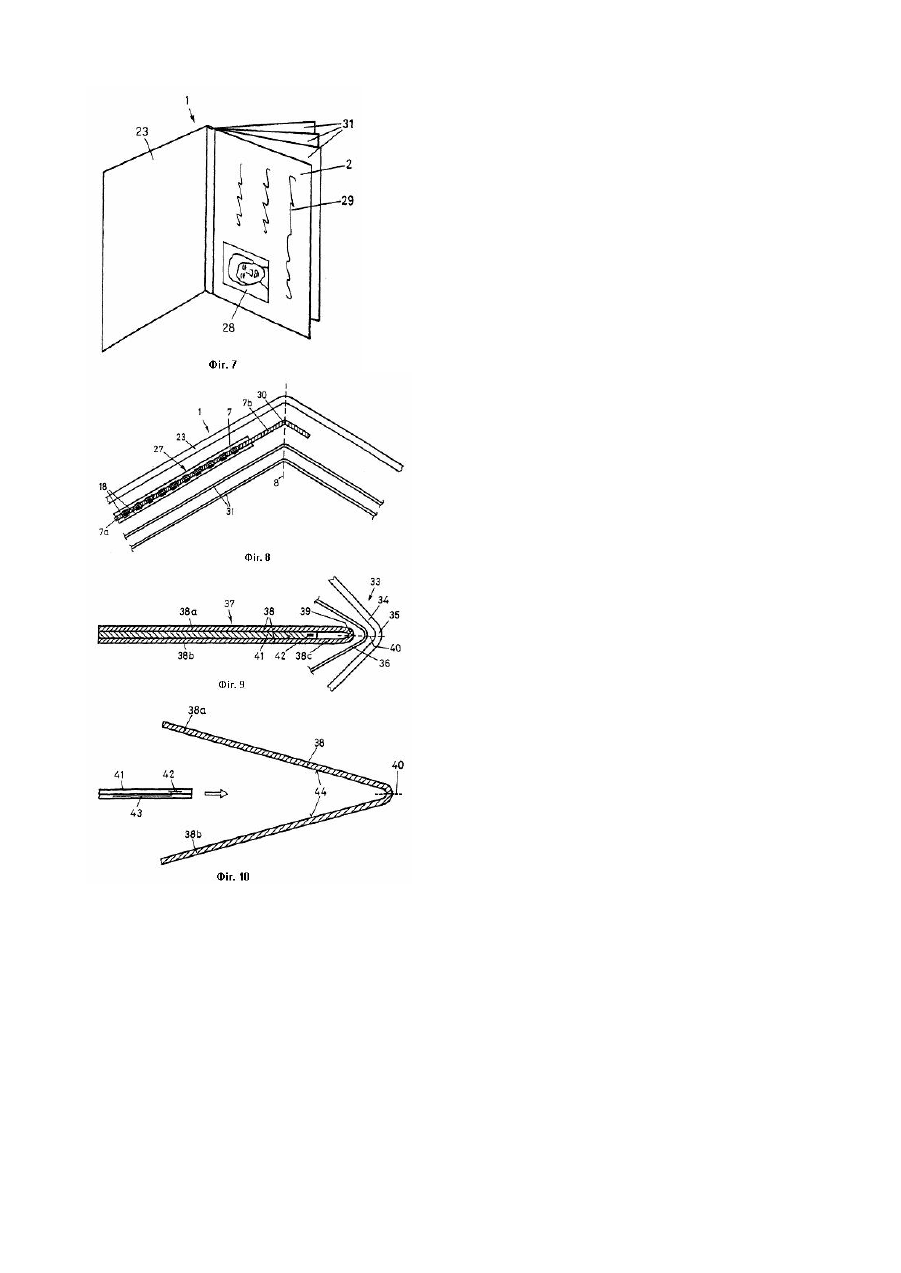

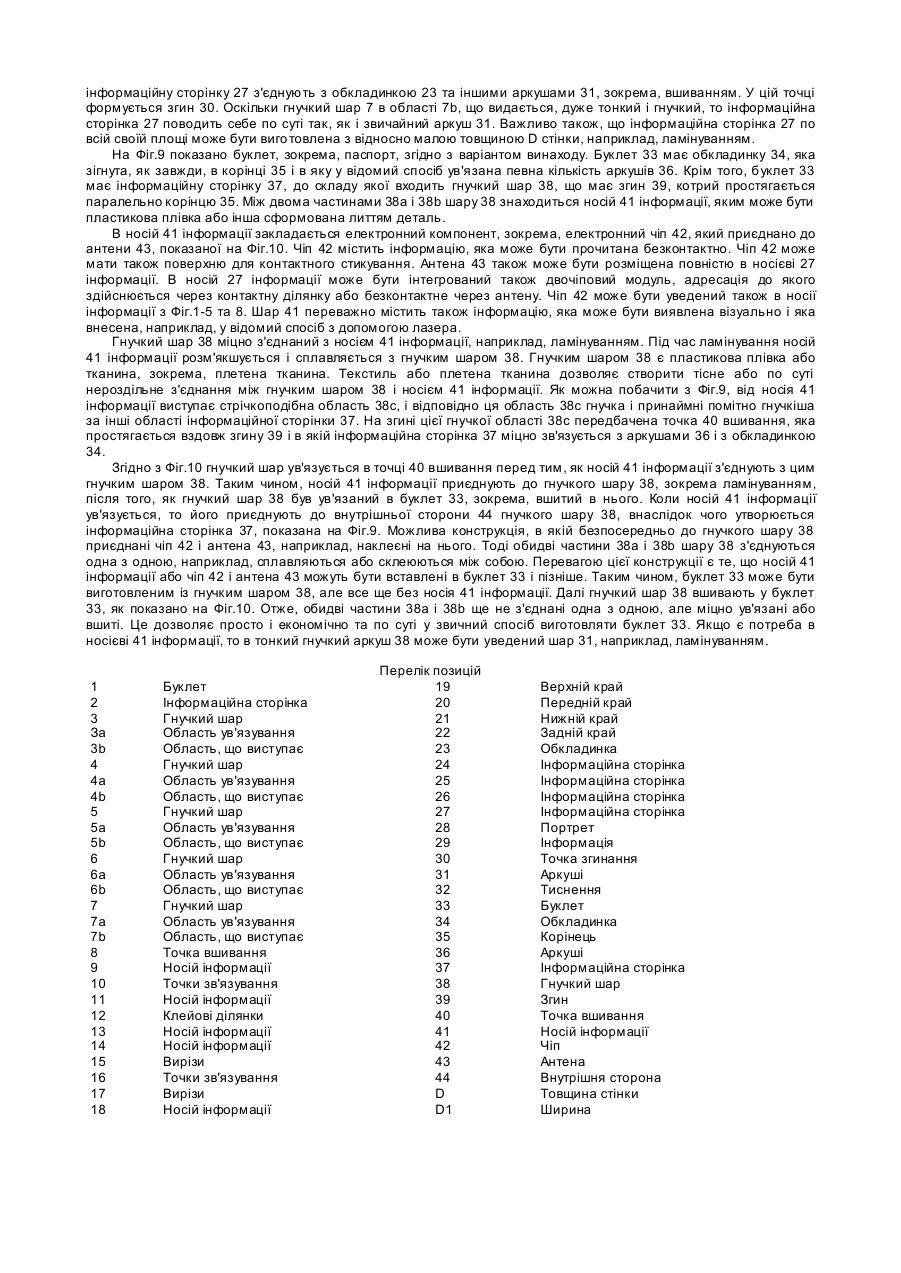

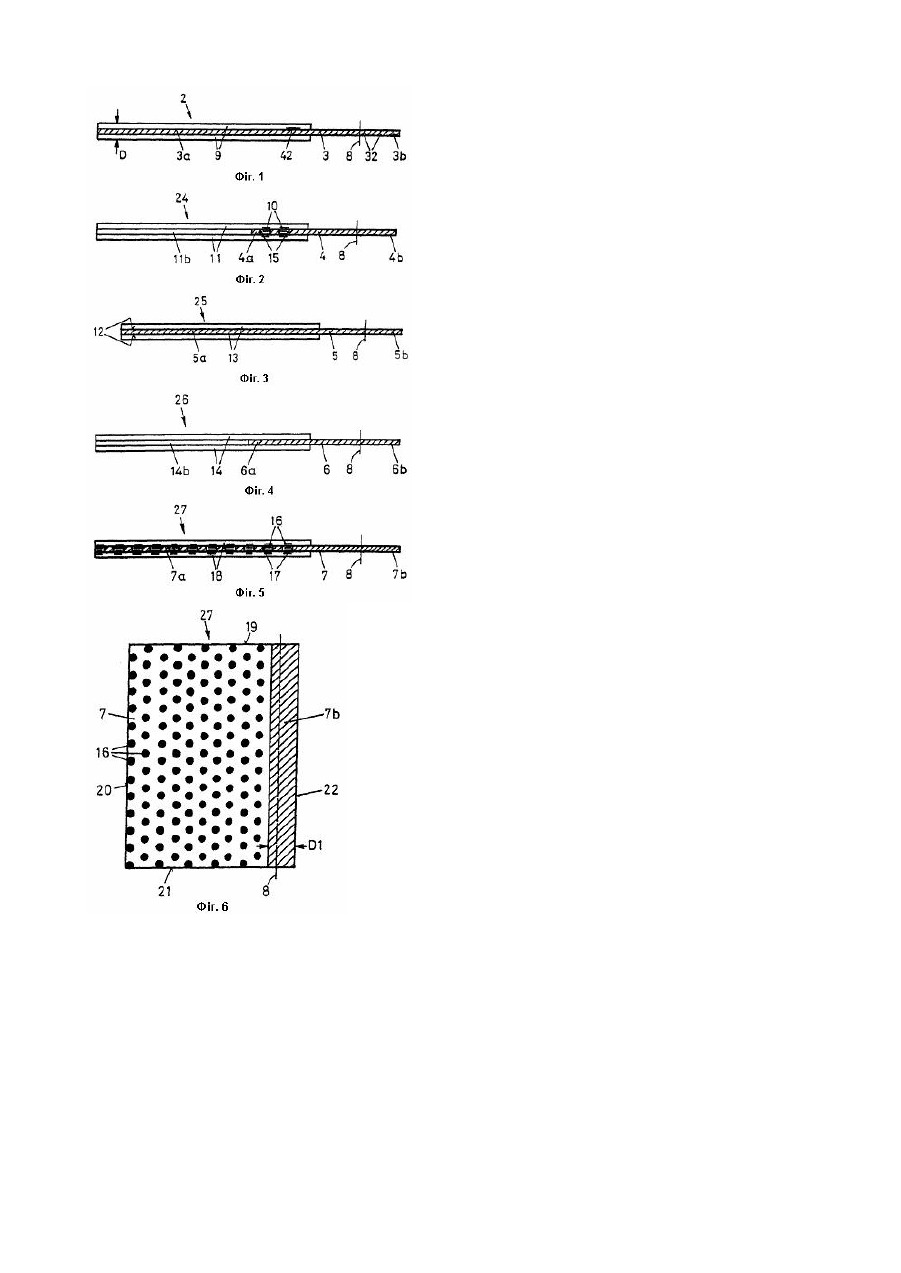

Винахід стосується способу виготовлення буклету, зокрема, особових посвідок, причому буклет містить певну кількість аркушів, які знаходяться між обкладинками, і кожен аркуш має лицьову сторону і зворотну сторону, а також буклет містить принаймні одну інформаційну сторінку, яка невіддільно прикріплена до обкладинки. Крім того, винахід стосується інформаційної сторінки, виконаної за цим способом, та буклету, виготовленого за цим способом. Особові посвідки, зокрема, паспорти, містять інформацію про особу, і ця інформація повинна бути внесена в буклет або паспорт якомога надійніше у вигляді єдиного блоку. Відомо, що з метою підвищення захисту, в паспорти у вигляді носіїв інформації уводяться інформаційні сторінки. Як результат, можна істотно підвищити також захист від підробок. Ці інформаційні сторінки містять принаймні одну сторінку з ідентифікацією особи і можуть бути виготовлені з відносно жорсткого пластику, наприклад, полікарбонату. Коли такі жорсткі інформаційні сторінки ув'язуються в оправу книжечки, наприклад, вшиваються, то паспорт або буклет за певних обставин надалі повністю не закривається. Крім того, в пластику інформаційної сторінки можуть виникнути розриви, обумовлені частим використанням і, зокрема, частим згинанням буклету. Відомо багато рішень з пропозиціями того, яким чином інформаційні сторінки, котрі за своєю природою важко зігнути, могли б бути ув'язаними в буклет. Наприклад, в [документі ЕР 1 008 459 А] описано спосіб виготовлення буклету, що має певну кількість аркушів паперу і обкладинку, а також пластинку, яка є носієм інформації. З метою ув'язування пластинки передбачена смужка, яка механічно приєднана до пластинки. Щоб приєднати смужку до пластинки, передбачена пластикова стрічка, котра має штифти, що входять у відповідні отвори в смужці і, таким чином, механічно приєднують смужку до стрічки. Крім того, стрічка приклеєна або приварена до смужки. Приєднування смужки до пластинки відносно складне, а стрічка, необхідна для такого приєднування, є додатковою деталлю, котра має бути виготовлена і установлена і котра збільшує товщину інформаційної сторінки. В [документі WO 98/19870] описано паспорт, що має інформаційну сторінку, виготовлену з термопластичного матеріалу, який складається з непрозорого серцевинного шару (приймального шару) і гнучкого термопластичного шару. Гн учкий термопластичний шар вшивають безпосередньо в книжечку. Тут також існує проблема ламкості термопластичного матеріалу. Основною задачею винаходу є запропонувати спосіб, типу згаданого, який позбавлений вищезазначених недоліків. Зокрема, спосіб повинен давати змогу виготовляти буклет, в оправу якого носій інформації ув'язується простіше і тим не менше надійно. Ця мета досягається загалом з допомогою способу згідно з пунктом 1 формули. В способі згідно з винаходом гнучкий шар приєднують безпосередньо до носія інформації, при цьому гнучкий шар має додаткові засоби з'єднування, котрими згаданий шар приєднують до носія інформації по суті нероздільно. Особливо тісного з'єднання можна досягти, якщо цими засобами є отвори у гн учкому шарі. Ці отвори формуються, зокрема, отворами структури тканини. Зокрема, під час ламінування матеріал носія інформації проходить у вирізані отвори чи в отвори структури тканини. В цьому способі не потрібна додаткова деталь для механічного з'єднування. Отже, деталь для механічного з'єднування не є необхідною. Область гнучкого шару, яка видається за межі носія інформації, вшивається, наприклад, безпосередньо. Гнучким шаром, згідно з варіантом винаходу, є тканина, наприклад, плетена тканина, або тонкий аркуш, котрий гнучкий і в котрому вирізані отвори. Згідно з варіантом винаходу, він є середнім шаром між двома зовнішніми шарами, що містять інформацію, за якою здійснюється ідентифікація особи. Ця конфігурація призводить до надзвичайно надійного з'єднання. Згідно з варіантом винаходу, носієм інформації є внутрішній шар або внутрішня область між двома гнучкими шарами. Ці два шари виготовлені, зокрема, з плетеної тканини або текстилю. Згідно з варіантом винаходу, гнучкий шар зв'язується ламінуванням. Як наслідок, між гнучким шаром і носієм інформації можна досягти особливо тісного і по суті нероздільного з'єднання. Це призводить до особливо високого рівня захисту від підлогу і підробок. Це відбувається навіть тоді, коли гнучкий шар зв'язаний з носієм інформації лише кількома ділянками. Тут також гнучкий шар може знаходитися всередині або зовні. Згідно з варіантом винаходу, гн учкий шар має отвори структури тканини чи інші отвори, або ж вирізи. Через ці отвори з'єднуються один з одним обидва зовнішні шари, зокрема, ламінуванням, приклеюванням або приварюванням один до одного. Таким чином, рівень захисту від підробок може бути ще більшим. Згідно з варіантом винаходу, гн учкий шар поширюється по всій області носія інформації. По всій області носія інформації гнучкий шар має переважно отвори структури тканини чи вирізані отвори, через які ламіновані шари з'єднані один з одним, наприклад, ламінуванням, зварюванням або склеюванням. Згідно з варіантом винаходу, ламіновані шари носія інформації виконані з полікарбонату. Із застосуванням цього матеріалу, наприклад, ламінуванням, приклеюванням або зварюванням можна виконати дуже стабільне і по суті нероздільне з'єднування через тканину. В цьому випадку, також, носій інформації може бути внутрішнім шаром, який оправлено гнучкими шарами. Згідно з варіантом винаходу, гн учкий шар, зокрема в області, що видається, забезпечено захисними ознаками, зокрема, тисненням, нанесенням відбитків, уведенням пігментів або вплітанням ниток. Внаслідок цього ще більше зростає рівень захисту від підробок. Це означає, що фактично неможливо замінити носій інформації іншим носієм без того, щоб залишилось непоміченим, що з'єднання із гнучким матеріалом розділялось. Нитки, вплетені чи ув'язані, можуть бути також не натягнені. Внаслідок цього, фактично неможливо замінити носій інформації або інформаційну сторінку без того, щоб це було непоміченим. Згідно з варіантом винаходу, гнучким шаром є зігнутий аркуш, який у місці згину приєднано до буклету, наприклад, ушито в нього. В цьому випадку гнучка область, що видається, може бути відносно вузькою і, наприклад, може мати розмір в кілька міліметрів, наприклад, 2-3мм. Носій інформації укладається між двома частинами аркуша і міцно приєднується до цих частин. З'єднання може бути виконане ламінуванням. Носій інформації може бути тонким аркушем або сформованою литтям деталлю і може містити електронний компонент, зокрема, чіп. Таким же чином, поміж дві частини аркуша може бути уведена антена, яка забезпечує безконтактне передавання інформації. Крім того, винахід стосується інформаційної сторінки і буклету, зокрема паспорта, котрий містить таку інформаційну сторінку і виготовлений за цим способом. Нижче, як приклад, подане більш детальне пояснення варіанту здійснення винаходу з використанням ілюстрацій, де: на кожній з Фіг.1-5 показані перерізи інформаційної сторінки згідно з винаходом, на Фіг.6 подано вид інформаційної сторінки з Фіг.5, на Фіг.7 схематично показано тривимірний вид розкритого буклету згідно з винаходом, на Фіг.8 показано переріз буклету з Фіг.7, на Фіг.9 схематично показано переріз варіанту буклету згідно з винаходом, і на Фіг.10 схематично показано з'єднання носія інформації. Буклет 1, показаний на Фіг.7 і 8, являє собою особову посвідку, зокрема паспорт, і має звичайну обкладинку 23, звичайні аркуші 31, оправлені в обкладинку 23, і інформаційну сторінку 2, яка ідентифікує особу і виготовлена у вигляді пластинки з відносно жорсткого пластика. Інформаційна сторінка 2 містить, наприклад, портрет 28, виконаний лазерною технологією, і додаткову інформацію 29, котра необхідна для звичайної ідентифікації особи. Інформація 29 складається, наприклад, з дати народження, місця проживання та ідентифікаційного коду. Таким чином, інформаційна сторінка 2 ідентифікує авторизований носій буклету 1 і за хищена від підробок. Показана на Фіг.2 інформаційна сторінка 2 виготовлена ламінуванням. Два носії 9 інформації виготовляються, наприклад, з полікарбонату і можуть нести вищезгадану ін формацію 28 і 29. Так само, інформація може міститися в чіпі 42 або в іншому придатному електронному компонентові. Чіп 42 вмонтовано в один із носіїв 9 інформації, наприклад, ламінуванням. Між цими двома носіями 9 інформації ламінують гнучкий шар 3, який ув'язаний в інформаційну сторінку 2 областю 3а і який виготовлено, наприклад, з поліетилентерефталату. Зв'язування виконують з допомогою процесу ламінування, під час якого два носії 9 інформації приєднуються до гнучкого шару 3 в області 3а. Область 3а, як можна бачити, поширюється впродовж усієї області, зайнятої двома носіями 9 інформації. Гнучкий шар 3 має область 3b, яка видається від двох носіїв 9 інформації. Ця область 3b стрічкоподібна й істотно вужча обох носіїв 9 інформації. В цій області 3b знаходиться точка 8 вшивання, в якій гнучкий шар 3 вшивають у буклет 1. Згідно з Фіг.8, ця точка 8 вшивання, відповідно, утворює точку згин у. Можлива також конструкція лише з одним носієм 9 інформації. В такому разі з протилежного боку гнучкого шару 3 може знаходитися шар без інформації. Це дійсно також для розглядуваних далі конструкцій, в яких гнучкий шар уставлено між двома зовнішніми шарами. Гнучким шаром 3 є, наприклад, тканина, на зразок плетеної тканини або трикотажного полотна, або ж тонкий гнучкий аркуш, в якому виконані вирізи або отвори, зокрема, тонка гнучка пластикова плівка. Гнучкість шару 8 порівнянна із гнучкістю звичайних аркушів у паспорті або навіть вища. В області 3b, що видається, передбачені захисні тиснення 32 або якісь інші захисні ознаки, наприклад, захисні відбитки або уведення пігментів. Якщо гнучким шаром є плетена тканина, то в область 3b, можуть бути уведені (тут не показані) нитки захисту, наприклад, вплетені без натягу. Таким чином, обидва носії 9 інформації міцно з'єднуються з гнучким шаром 3 і не можуть бути відділені від матеріалу так, щоб це залишилося непоміченим. Товщина D інформаційної сторінки 2 лежить переважно в інтервалі звичних стандартів та умов, зокрема відповідає ІСАО, [документ 9303]. На Фіг.2 показана інформаційна сторінка 24 згідно з варіантом винаходу. В ній передбачений гнучкий шар 4, який так само є, наприклад, тонким гнучким аркушем або плетеною тканиною. Гнучкий шар 4 має область 4а, яка ув'язана між двома носіями 11 інформації і яка простягається вздовж цих носіїв 11 інформації лише в певних ділянках. В цій області 4а вирізані отвори 15, у яких сформовані точки 10 з'єднування. Отворами 15 можуть бути також отвори в структурі тканини. Обидва зовнішні носії 11 інформації приєднані, наприклад, з допомогою ламінування, до середнього шару 11b, який має ту ж саму товщину, що і гнучкий шар 4. Обидва зовнішні носії 11 інформації приєднані до середнього шару 11b і до гнучкого шару 4 по суті нероздільно, наприклад, зварюванням, ламінуванням або з допомогою склеювання. Таким чином, гнучкий шар 4 ув'язаний в інформаційну сторінку 24 по суті нероздільно. Область 4b гнучкого шару 4, що видається, використовується для ув'язування або вшивання інформаційної сторінки 24 в буклет 1 або в паспорт. На Фіг.3 показана інформаційна сторінка 25, яка утворена аналогічно сторінці з Фіг.2. Гнучкий шар 5 має область 5а, котра на обох своїх поверхнях має клейові ділянки 12, в яких до гн учкого шару 5 приєднуються два зовнішні носії 13 інформації. Тут так само передбачена область 5b, що видається, для вшивання інформаційної сторінки 25 в буклет 1. Гнучкий шар 5 тут також є середнім шаром між двома зовнішніми носіями 13 інформації. Носії 13 інформації можуть бути багатошаровими ламінатами. На Фіг.4 показано інформаційну сторінку 26, котра має гнучкий шар 6, ув'язаний між двома носіями 14 інформації. Між носіями 14 інформації знаходиться середній шар 14b, товщина якого відповідає товщині гнучкого шару 6. Гнучкий шар 6 має область 6а, котра знаходиться між двома зовнішніми носіями 14 інформації і приєднана до них. Ця область 6а стрічкоподібна і простягається уздовж обох зовнішніх носіїв 14 інформації лише на певну відстань. Середній шар 14b так само з'єднаний з обома носіями 14 інформації та з гнучким шаром 6. З'єднування може бути виконане з допомогою ламінування, зварювання або склеювання. Як можна бачити, гнучкий шар 6 не має отворів. Однак, він також може складатися з плетеної тканини, котра має захисні ознаки, наприклад, нитки захисту, втягнені або вплетені в область 6b, що видається. Носії 14 інформації та шар 14b можуть складатися з одного шару або з багатьох шарів. Показана на Фіг.5 і 6 інформаційна сторінка 27 має гнучкий шар 7 з великою кількістю вирізаних отворів 17, які згідно з Фіг.6 розподілені по всій області обох тонких аркушів. На цих о творах 17 формуються з'єднувальні точки 16 для з'єднування склеюванням, зварюванням або ламінуванням. Ці точки з'єднують носії 18 інформації один з одним та з гнучким шаром 7 в області 7а. Отвори 17 можуть бути розподілені по правильному закону або нерівномірно. Носії 18 інформації можуть бути прозорими або частково прозорими, так що ці з'єднувальні точки 16 або отвори 17, згідно з Фіг.6, виглядають як візерунок. Отвори 17 тут показані круговими, але можливі також некругові, наприклад, багатокутні або овальні отвори. В даному випадку, як і раніше, отворами 17 можуть бути отвори у структурі тканини. На Фіг.8 показано, як інформаційну сторінку 27 можна ув'язати в буклет. В області точки 8 вшивання інформаційну сторінку 27 з'єднують з обкладинкою 23 та іншими аркушами 31, зокрема, вшиванням. У цій точці формується згин 30. Оскільки гнучкий шар 7 в області 7b, що видається, дуже тонкий і гнучкий, то інформаційна сторінка 27 поводить себе по суті так, як і звичайний аркуш 31. Важливо також, що інформаційна сторінка 27 по всій своїй площі може бути виго товлена з відносно малою товщиною D стінки, наприклад, ламінуванням. На Фіг.9 показано буклет, зокрема, паспорт, згідно з варіантом винаходу. Буклет 33 має обкладинку 34, яка зігнута, як завжди, в корінці 35 і в яку у відомий спосіб ув'язана певна кількість аркушів 36. Крім того, буклет 33 має інформаційну сторінку 37, до складу якої входить гнучкий шар 38, що має згин 39, котрий простягається паралельно корінцю 35. Між двома частинами 38а і 38b шару 38 знаходиться носій 41 інформації, яким може бути пластикова плівка або інша сформована литтям деталь. В носій 41 інформації закладається електронний компонент, зокрема, електронний чіп 42, який приєднано до антени 43, показаної на Фіг.10. Чіп 42 містить інформацію, яка може бути прочитана безконтактно. Чіп 42 може мати також поверхню для контактного стикування. Антена 43 також може бути розміщена повністю в носієві 27 інформації. В носій 27 інформації може бути інтегрований також двочіповий модуль, адресація до якого здійснюється через контактну ділянку або безконтактне через антену. Чіп 42 може бути уведений також в носії інформації з Фіг.1-5 та 8. Шар 41 переважно містить також інформацію, яка може бути виявлена візуально і яка внесена, наприклад, у відомий спосіб з допомогою лазера. Гнучкий шар 38 міцно з'єднаний з носієм 41 інформації, наприклад, ламінуванням. Під час ламінування носій 41 інформації розм'якшується і сплавляється з гнучким шаром 38. Гнучким шаром 38 є пластикова плівка або тканина, зокрема, плетена тканина. Текстиль або плетена тканина дозволяє створити тісне або по суті нероздільне з'єднання між гнучким шаром 38 і носієм 41 інформації. Як можна побачити з Фіг.9, від носія 41 інформації виступає стрічкоподібна область 38с, і відповідно ця область 38с гнучка і принаймні помітно гнучкіша за інші області інформаційної сторінки 37. На згині цієї гнучкої області 38с передбачена точка 40 вшивання, яка простягається вздовж згину 39 і в якій інформаційна сторінка 37 міцно зв'язується з аркушами 36 і з обкладинкою 34. Згідно з Фіг.10 гнучкий шар ув'язується в точці 40 вшивання перед тим, як носій 41 інформації з'єднують з цим гнучким шаром 38. Таким чином, носій 41 інформації приєднують до гнучкого шару 38, зокрема ламінуванням, після того, як гнучкий шар 38 був ув'язаний в буклет 33, зокрема, вшитий в нього. Коли носій 41 інформації ув'язується, то його приєднують до внутрішньої сторони 44 гнучкого шару 38, внаслідок чого утворюється інформаційна сторінка 37, показана на Фіг.9. Можлива конструкція, в якій безпосередньо до гнучкого шару 38 приєднані чіп 42 і антена 43, наприклад, наклеєні на нього. Тоді обидві частини 38а і 38b шару 38 з'єднуються одна з одною, наприклад, сплавляються або склеюються між собою. Перевагою цієї конструкції є те, що носій 41 інформації або чіп 42 і антена 43 можуть бути вставлені в буклет 33 і пізніше. Таким чином, буклет 33 може бути виготовленим із гнучким шаром 38, але все ще без носія 41 інформації. Далі гнучкий шар 38 вшивають у буклет 33, як показано на Фіг.10. Отже, обидві частини 38а і 38b ще не з'єднані одна з одною, але міцно ув'язані або вшиті. Це дозволяє просто і економічно та по суті у звичний спосіб виготовляти буклет 33. Якщо є потреба в носієві 41 інформації, то в тонкий гнучкий аркуш 38 може бути уведений шар 31, наприклад, ламінуванням. 1 2 3 За 3b 4 4a 4b 5 5a 5b 6 6a 6b 7 7a 7b 8 9 10 11 12 13 14 15 16 17 18 Буклет Інформаційна сторінка Гнучкий шар Область ув'язування Область, що виступає Гнучкий шар Область ув'язування Область, що виступає Гнучкий шар Область ув'язування Область, що виступає Гнучкий шар Область ув'язування Область, що виступає Гнучкий шар Область ув'язування Область, що виступає Точка вшивання Носій інформації Точки зв'язування Носій інформації Клейові ділянки Носій інформації Носій інформації Вирізи Точки зв'язування Вирізи Носій інформації Перелік позицій 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 D D1 Верхній край Передній край Нижній край Задній край Обкладинка Інформаційна сторінка Інформаційна сторінка Інформаційна сторінка Інформаційна сторінка Портрет Інформація Точка згинання Аркуші Тиснення Буклет Обкладинка Корінець Аркуші Інформаційна сторінка Гнучкий шар Згин Точка вшивання Носій інформації Чіп Антена Внутрішня сторона Товщина стінки Ширина
