Комплект фланця для з’єднання трубопроводу із стінним отвором

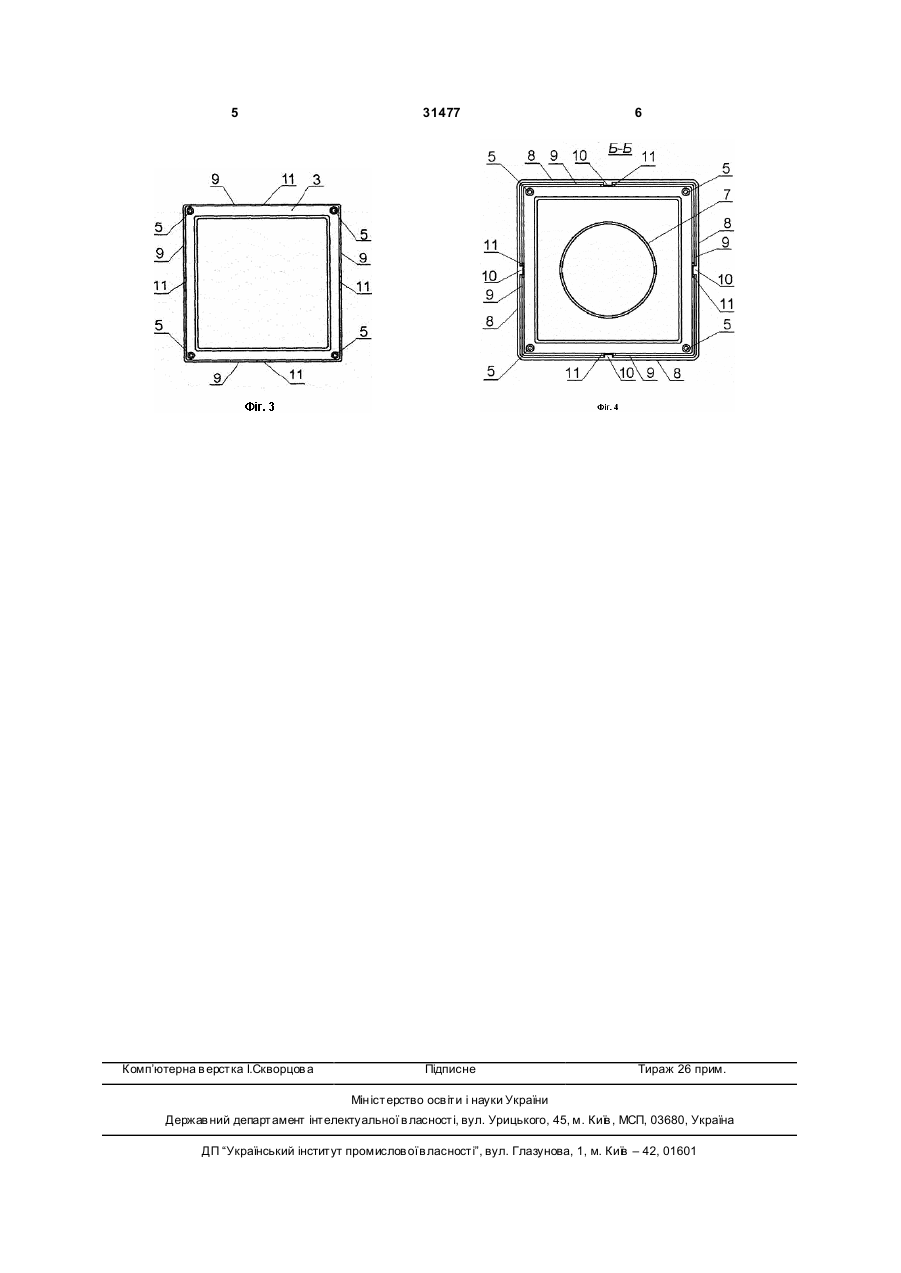

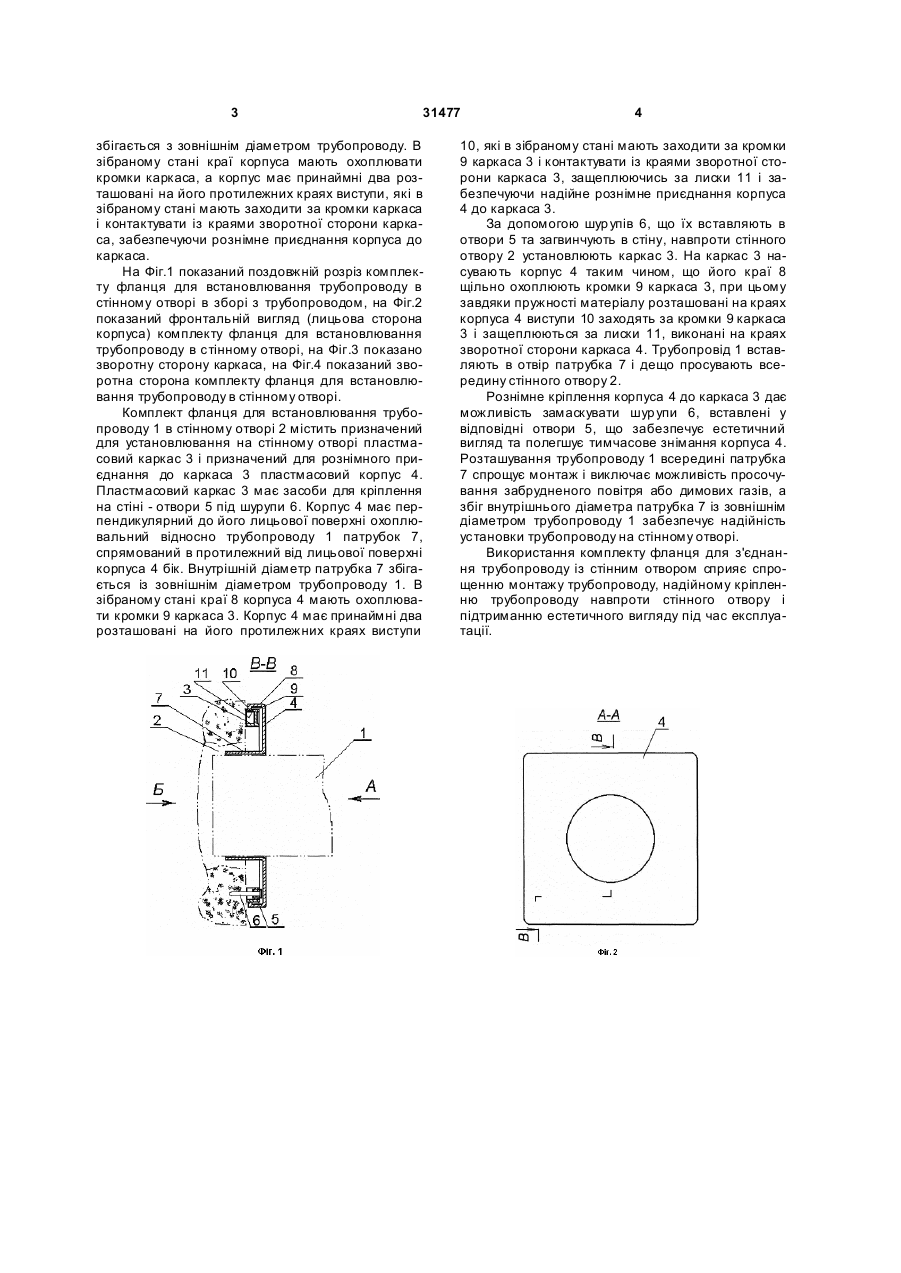

Комплект фланця для з'єднання трубопроводу із стінним отвором, що містить засоби для кріплення на стіні та перпендикулярний до лицьової поверхні патрубок, який відрізняється тим, що до його складу входять призначений для установлювання на стінному отворі пластмасовий каркас, що містить засоби для кріплення на стіні, і призначе 3 31477 збігається з зовнішнім діаметром трубопроводу. В зібраному стані краї корпуса мають охоплювати кромки каркаса, а корпус має принаймні два розташовані на його протилежних краях виступи, які в зібраному стані мають заходити за кромки каркаса і контактувати із краями зворотної сторони каркаса, забезпечуючи рознімне приєднання корпуса до каркаса. На Фіг.1 показаний поздовжній розріз комплекту фланця для встановлювання трубопроводу в стінному отворі в зборі з трубопроводом, на Фіг.2 показаний фронтальній вигляд (лицьова сторона корпуса) комплекту фланця для встановлювання трубопроводу в стінному отворі, на Фіг.3 показано зворотну сторону каркаса, на Фіг.4 показаний зворотна сторона комплекту фланця для встановлювання трубопроводу в стінному отворі. Комплект фланця для встановлювання трубопроводу 1 в стінному отворі 2 містить призначений для установлювання на стінному отворі пластмасовий каркас 3 і призначений для рознімного приєднання до каркаса 3 пластмасовий корпус 4. Пластмасовий каркас 3 має засоби для кріплення на стіні - отвори 5 під шурупи 6. Корпус 4 має перпендикулярний до його лицьової поверхні охоплювальний відносно трубопроводу 1 патрубок 7, спрямований в протилежний від лицьової поверхні корпуса 4 бік. Внутрішній діаметр патрубка 7 збігається із зовнішнім діаметром трубопроводу 1. В зібраному стані краї 8 корпуса 4 мають охоплювати кромки 9 каркаса 3. Корпус 4 має принаймні два розташовані на його протилежних краях виступи 4 10, які в зібраному стані мають заходити за кромки 9 каркаса 3 і контактувати із краями зворотної сторони каркаса 3, защеплюючись за лиски 11 і забезпечуючи надійне рознімне приєднання корпуса 4 до каркаса 3. За допомогою шур упів 6, що їх вставляють в отвори 5 та загвинчують в стіну, навпроти стінного отвору 2 установлюють каркас 3. На каркас 3 насувають корпус 4 таким чином, що його краї 8 щільно охоплюють кромки 9 каркаса 3, при цьому завдяки пружності матеріалу розташовані на краях корпуса 4 виступи 10 заходять за кромки 9 каркаса 3 і защеплюються за лиски 11, виконані на краях зворотної сторони каркаса 4. Трубопровід 1 вставляють в отвір патрубка 7 і дещо просувають всередину стінного отвору 2. Рознімне кріплення корпуса 4 до каркаса 3 дає можливість замаскувати шур упи 6, вставлені у відповідні отвори 5, що забезпечує естетичний вигляд та полегшує тимчасове знімання корпуса 4. Розташування трубопроводу 1 всередині патрубка 7 спрощує монтаж і виключає можливість просочування забрудненого повітря або димових газів, а збіг внутрішнього діаметра патрубка 7 із зовнішнім діаметром трубопроводу 1 забезпечує надійність установки трубопроводу на стінному отворі. Використання комплекту фланця для з'єднання трубопроводу із стінним отвором сприяє спрощенню монтажу трубопроводу, надійному кріпленню трубопроводу навпроти стінного отвору і підтриманню естетичного вигляду під час експлуатації. 5 Комп’ютерна в ерстка І.Скворцов а 31477 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
