Спосіб спорудження дренажної системи

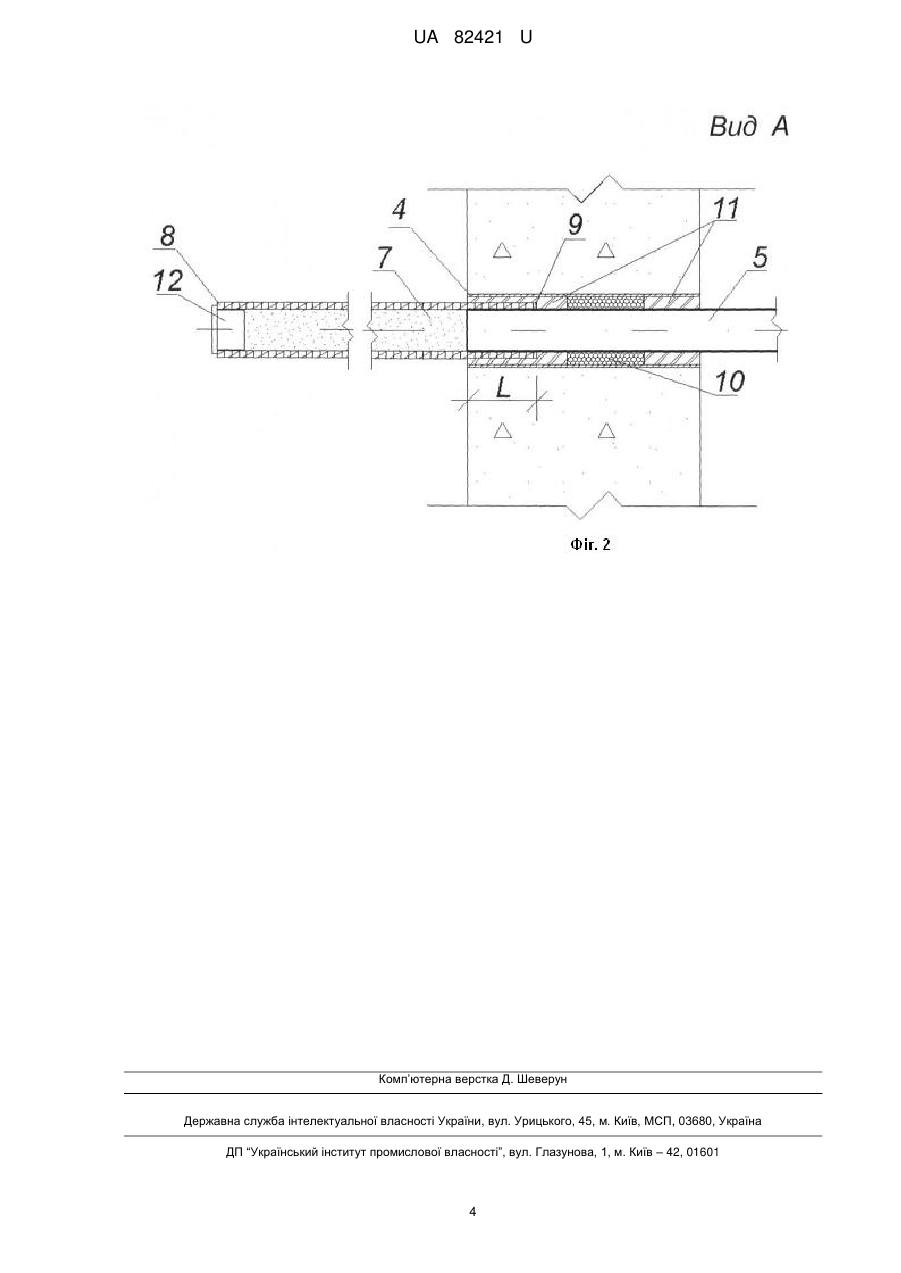

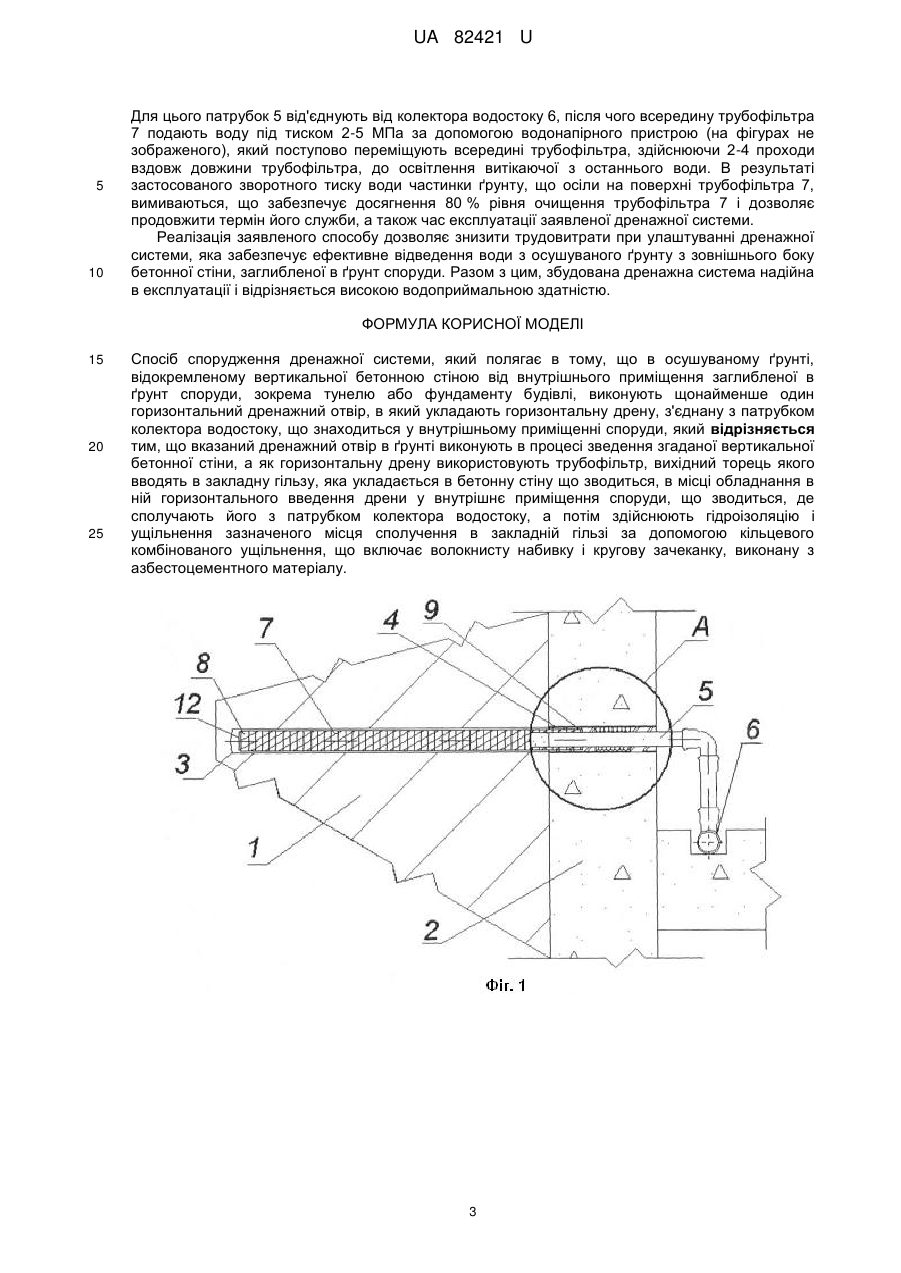

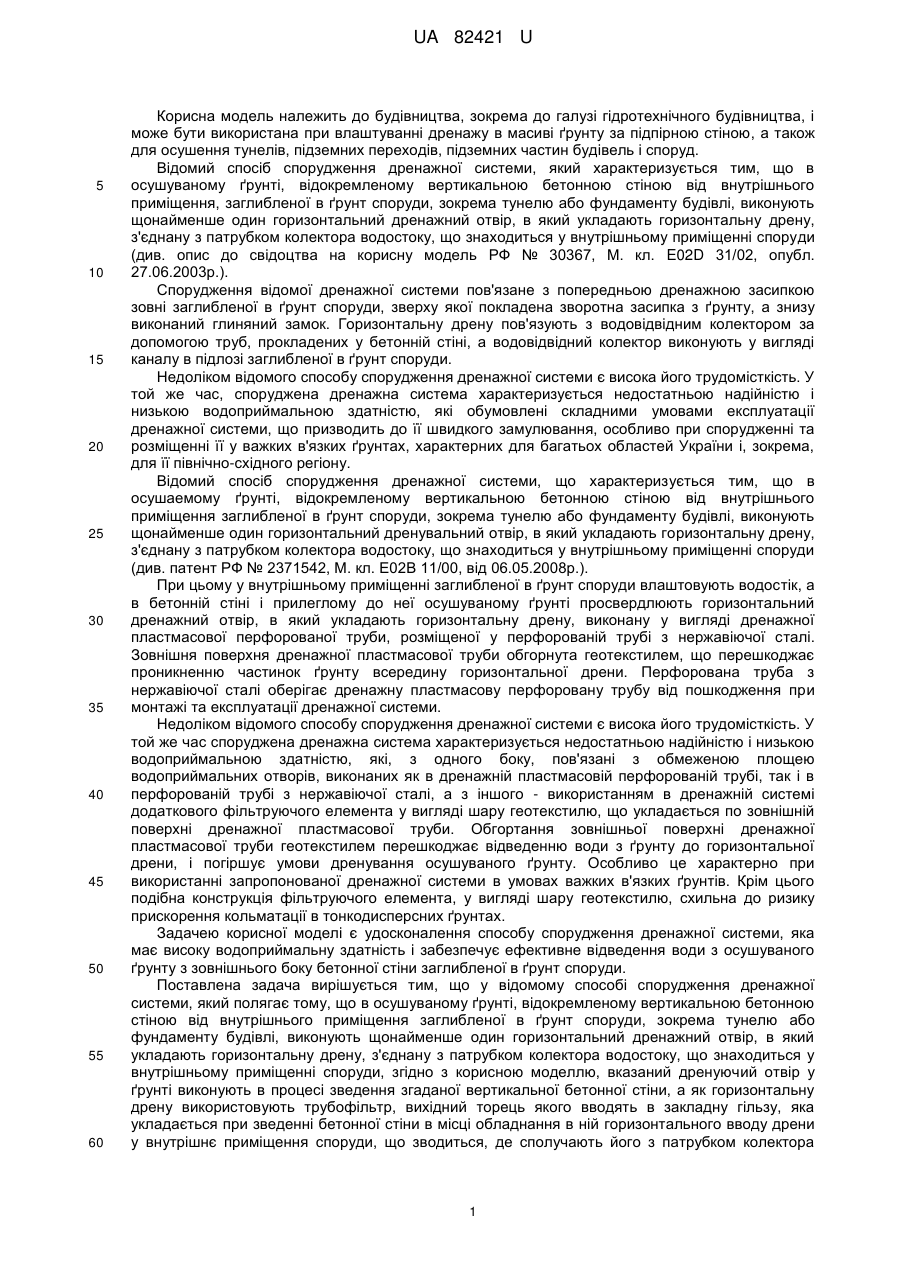

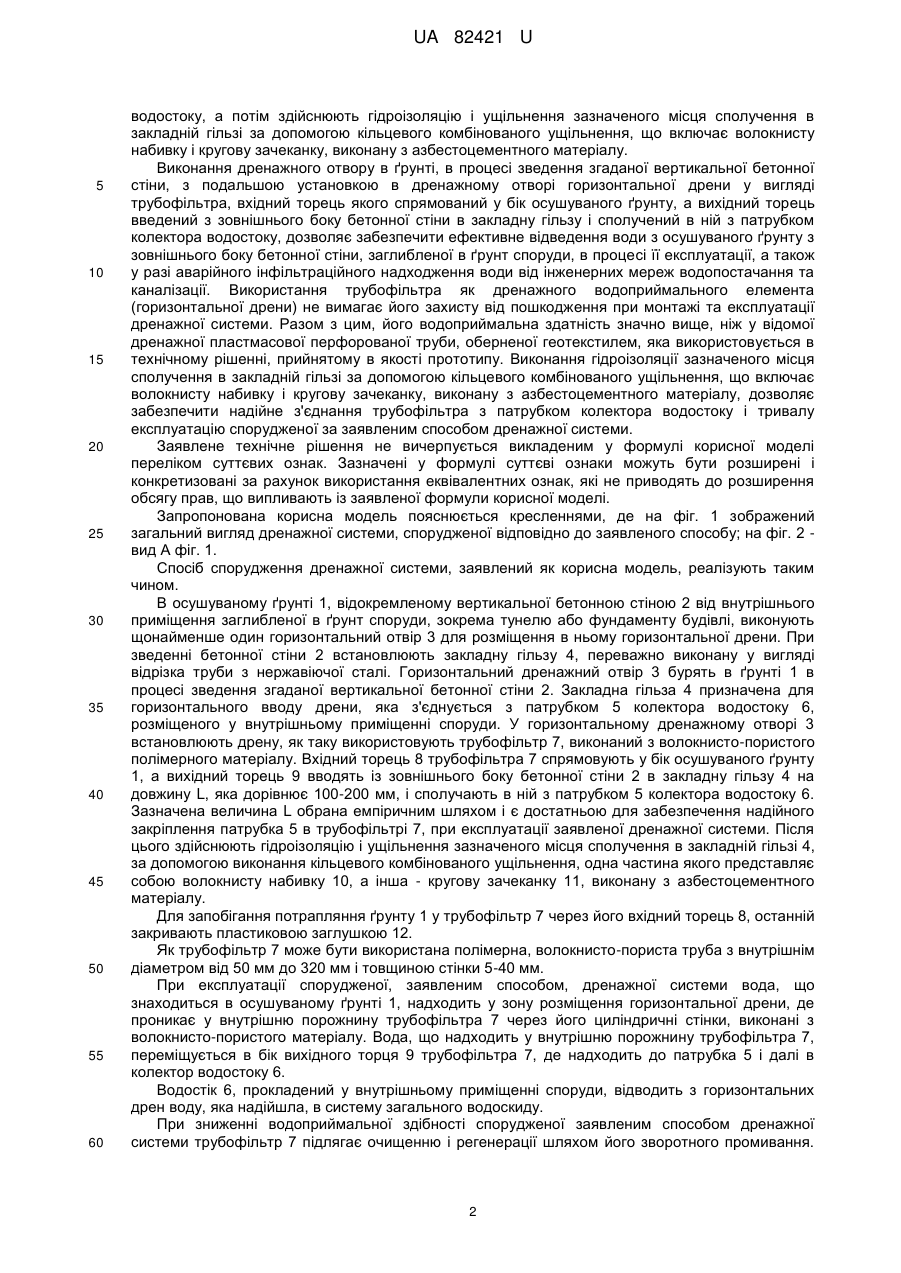

Реферат: Спосіб спорудження дренажної системи полягає в тому, що в осушуваному ґрунті, відокремленому вертикальної бетонною стіною від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний дренажний отвір, в який укладають горизонтальну дрену, з'єднану з патрубком колектора водостоку, що знаходиться у внутрішньому приміщенні споруди. Дренажний отвір в ґрунті виконують в процесі зведення вертикальної бетонної стіни, а як горизонтальну дрену використовують трубофільтр, вихідний торець якого вводять в закладну гільзу, яка укладається в бетонну стіну що зводиться, в місці обладнання в ній горизонтального введення дрени у внутрішнє приміщення споруди, що зводиться, де сполучають його з патрубком колектора водостоку, а потім здійснюють гідроізоляцію і ущільнення зазначеного місця сполучення в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругову зачеканку, виконану з азбестоцементного матеріалу. UA 82421 U (54) СПОСІБ СПОРУДЖЕННЯ ДРЕНАЖНОЇ СИСТЕМИ UA 82421 U UA 82421 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до галузі гідротехнічного будівництва, і може бути використана при влаштуванні дренажу в масиві ґрунту за підпірною стіною, а також для осушення тунелів, підземних переходів, підземних частин будівель і споруд. Відомий спосіб спорудження дренажної системи, який характеризується тим, що в осушуваному ґрунті, відокремленому вертикальною бетонною стіною від внутрішнього приміщення, заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний дренажний отвір, в який укладають горизонтальну дрену, з'єднану з патрубком колектора водостоку, що знаходиться у внутрішньому приміщенні споруди (див. опис до свідоцтва на корисну модель РФ № 30367, М. кл. E02D 31/02, опубл. 27.06.2003р.). Спорудження відомої дренажної системи пов'язане з попередньою дренажною засипкою зовні заглибленої в ґрунт споруди, зверху якої покладена зворотна засипка з ґрунту, а знизу виконаний глиняний замок. Горизонтальну дрену пов'язують з водовідвідним колектором за допомогою труб, прокладених у бетонній стіні, а водовідвідний колектор виконують у вигляді каналу в підлозі заглибленої в ґрунт споруди. Недоліком відомого способу спорудження дренажної системи є висока його трудомісткість. У той же час, споруджена дренажна система характеризується недостатньою надійністю і низькою водоприймальною здатністю, які обумовлені складними умовами експлуатації дренажної системи, що призводить до її швидкого замулювання, особливо при спорудженні та розміщенні її у важких в'язких ґрунтах, характерних для багатьох областей України і, зокрема, для її північно-східного регіону. Відомий спосіб спорудження дренажної системи, що характеризується тим, що в осушаемому ґрунті, відокремленому вертикальною бетонною стіною від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний дренувальний отвір, в який укладають горизонтальну дрену, з'єднану з патрубком колектора водостоку, що знаходиться у внутрішньому приміщенні споруди (див. патент РФ № 2371542, М. кл. Е02В 11/00, від 06.05.2008р.). При цьому у внутрішньому приміщенні заглибленої в ґрунт споруди влаштовують водостік, а в бетонній стіні і прилеглому до неї осушуваному ґрунті просвердлюють горизонтальний дренажний отвір, в який укладають горизонтальну дрену, виконану у вигляді дренажної пластмасової перфорованої труби, розміщеної у перфорованій трубі з нержавіючої сталі. Зовнішня поверхня дренажної пластмасової труби обгорнута геотекстилем, що перешкоджає проникненню частинок ґрунту всередину горизонтальної дрени. Перфорована труба з нержавіючої сталі оберігає дренажну пластмасову перфоровану трубу від пошкодження при монтажі та експлуатації дренажної системи. Недоліком відомого способу спорудження дренажної системи є висока його трудомісткість. У той же час споруджена дренажна система характеризується недостатньою надійністю і низькою водоприймальною здатністю, які, з одного боку, пов'язані з обмеженою площею водоприймальних отворів, виконаних як в дренажній пластмасовій перфорованій трубі, так і в перфорованій трубі з нержавіючої сталі, а з іншого - використанням в дренажній системі додаткового фільтруючого елемента у вигляді шару геотекстилю, що укладається по зовнішній поверхні дренажної пластмасової труби. Обгортання зовнішньої поверхні дренажної пластмасової труби геотекстилем перешкоджає відведенню води з ґрунту до горизонтальної дрени, і погіршує умови дренування осушуваного ґрунту. Особливо це характерно при використанні запропонованої дренажної системи в умовах важких в'язких ґрунтів. Крім цього подібна конструкція фільтруючого елемента, у вигляді шару геотекстилю, схильна до ризику прискорення кольматації в тонкодисперсних ґрунтах. Задачею корисної моделі є удосконалення способу спорудження дренажної системи, яка має високу водоприймальну здатність і забезпечує ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди. Поставлена задача вирішується тим, що у відомому способі спорудження дренажної системи, який полягає тому, що в осушуваному ґрунті, відокремленому вертикальною бетонною стіною від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний дренажний отвір, в який укладають горизонтальну дрену, з'єднану з патрубком колектора водостоку, що знаходиться у внутрішньому приміщенні споруди, згідно з корисною моделлю, вказаний дренуючий отвір у ґрунті виконують в процесі зведення згаданої вертикальної бетонної стіни, а як горизонтальну дрену використовують трубофільтр, вихідний торець якого вводять в закладну гільзу, яка укладається при зведенні бетонної стіни в місці обладнання в ній горизонтального вводу дрени у внутрішнє приміщення споруди, що зводиться, де сполучають його з патрубком колектора 1 UA 82421 U 5 10 15 20 25 30 35 40 45 50 55 60 водостоку, а потім здійснюють гідроізоляцію і ущільнення зазначеного місця сполучення в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругову зачеканку, виконану з азбестоцементного матеріалу. Виконання дренажного отвору в ґрунті, в процесі зведення згаданої вертикальної бетонної стіни, з подальшою установкою в дренажному отворі горизонтальної дрени у вигляді трубофільтра, вхідний торець якого спрямований у бік осушуваного ґрунту, а вихідний торець введений з зовнішнього боку бетонної стіни в закладну гільзу і сполучений в ній з патрубком колектора водостоку, дозволяє забезпечити ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни, заглибленої в ґрунт споруди, в процесі її експлуатації, а також у разі аварійного інфільтраційного надходження води від інженерних мереж водопостачання та каналізації. Використання трубофільтра як дренажного водоприймального елемента (горизонтальної дрени) не вимагає його захисту від пошкодження при монтажі та експлуатації дренажної системи. Разом з цим, його водоприймальна здатність значно вище, ніж у відомої дренажної пластмасової перфорованої труби, оберненої геотекстилем, яка використовується в технічному рішенні, прийнятому в якості прототипу. Виконання гідроізоляції зазначеного місця сполучення в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругову зачеканку, виконану з азбестоцементного матеріалу, дозволяє забезпечити надійне з'єднання трубофільтра з патрубком колектора водостоку і тривалу експлуатацію спорудженої за заявленим способом дренажної системи. Заявлене технічне рішення не вичерпується викладеним у формулі корисної моделі переліком суттєвих ознак. Зазначені у формулі суттєві ознаки можуть бути розширені і конкретизовані за рахунок використання еквівалентних ознак, які не приводять до розширення обсягу прав, що випливають із заявленої формули корисної моделі. Запропонована корисна модель пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд дренажної системи, спорудженої відповідно до заявленого способу; на фіг. 2 вид А фіг. 1. Спосіб спорудження дренажної системи, заявлений як корисна модель, реалізують таким чином. В осушуваному ґрунті 1, відокремленому вертикальної бетонною стіною 2 від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний отвір 3 для розміщення в ньому горизонтальної дрени. При зведенні бетонної стіни 2 встановлюють закладну гільзу 4, переважно виконану у вигляді відрізка труби з нержавіючої сталі. Горизонтальний дренажний отвір 3 бурять в ґрунті 1 в процесі зведення згаданої вертикальної бетонної стіни 2. Закладна гільза 4 призначена для горизонтального вводу дрени,яка з'єднується з патрубком 5 колектора водостоку 6, розміщеного у внутрішньому приміщенні споруди. У горизонтальному дренажному отворі 3 встановлюють дрену, як таку використовують трубофільтр 7, виконаний з волокнисто-пористого полімерного матеріалу. Вхідний торець 8 трубофільтра 7 спрямовують у бік осушуваного ґрунту 1, а вихідний торець 9 вводять із зовнішнього боку бетонної стіни 2 в закладну гільзу 4 на довжину L, яка дорівнює 100-200 мм, і сполучають в ній з патрубком 5 колектора водостоку 6. Зазначена величина L обрана емпіричним шляхом і є достатньою для забезпечення надійного закріплення патрубка 5 в трубофільтрі 7, при експлуатації заявленої дренажної системи. Після цього здійснюють гідроізоляцію і ущільнення зазначеного місця сполучення в закладній гільзі 4, за допомогою виконання кільцевого комбінованого ущільнення, одна частина якого представляє собою волокнисту набивку 10, а інша - кругову зачеканку 11, виконану з азбестоцементного матеріалу. Для запобігання потрапляння ґрунту 1 у трубофільтр 7 через його вхідний торець 8, останній закривають пластиковою заглушкою 12. Як трубофільтр 7 може бути використана полімерна, волокнисто-пориста труба з внутрішнім діаметром від 50 мм до 320 мм і товщиною стінки 5-40 мм. При експлуатації спорудженої, заявленим способом, дренажної системи вода, що знаходиться в осушуваному ґрунті 1, надходить у зону розміщення горизонтальної дрени, де проникає у внутрішню порожнину трубофільтра 7 через його циліндричні стінки, виконані з волокнисто-пористого матеріалу. Вода, що надходить у внутрішню порожнину трубофільтра 7, переміщується в бік вихідного торця 9 трубофільтра 7, де надходить до патрубка 5 і далі в колектор водостоку 6. Водостік 6, прокладений у внутрішньому приміщенні споруди, відводить з горизонтальних дрен воду, яка надійшла, в систему загального водоскиду. При зниженні водоприймальної здібності спорудженої заявленим способом дренажної системи трубофільтр 7 підлягає очищенню і регенерації шляхом його зворотного промивання. 2 UA 82421 U 5 10 Для цього патрубок 5 від'єднують від колектора водостоку 6, після чого всередину трубофільтра 7 подають воду під тиском 2-5 МПа за допомогою водонапірного пристрою (на фігурах не зображеного), який поступово переміщують всередині трубофільтра, здійснюючи 2-4 проходи вздовж довжини трубофільтра, до освітлення витікаючої з останнього води. В результаті застосованого зворотного тиску води частинки ґрунту, що осіли на поверхні трубофільтра 7, вимиваються, що забезпечує досягнення 80 % рівня очищення трубофільтра 7 і дозволяє продовжити термін його служби, а також час експлуатації заявленої дренажної системи. Реалізація заявленого способу дозволяє знизити трудовитрати при улаштуванні дренажної системи, яка забезпечує ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни, заглибленої в ґрунт споруди. Разом з цим, збудована дренажна система надійна в експлуатації і відрізняється високою водоприймальною здатністю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб спорудження дренажної системи, який полягає в тому, що в осушуваному ґрунті, відокремленому вертикальної бетонною стіною від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний дренажний отвір, в який укладають горизонтальну дрену, з'єднану з патрубком колектора водостоку, що знаходиться у внутрішньому приміщенні споруди, який відрізняється тим, що вказаний дренажний отвір в ґрунті виконують в процесі зведення згаданої вертикальної бетонної стіни, а як горизонтальну дрену використовують трубофільтр, вихідний торець якого вводять в закладну гільзу, яка укладається в бетонну стіну що зводиться, в місці обладнання в ній горизонтального введення дрени у внутрішнє приміщення споруди, що зводиться, де сполучають його з патрубком колектора водостоку, а потім здійснюють гідроізоляцію і ущільнення зазначеного місця сполучення в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругову зачеканку, виконану з азбестоцементного матеріалу. 3 UA 82421 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
