Дренажна система

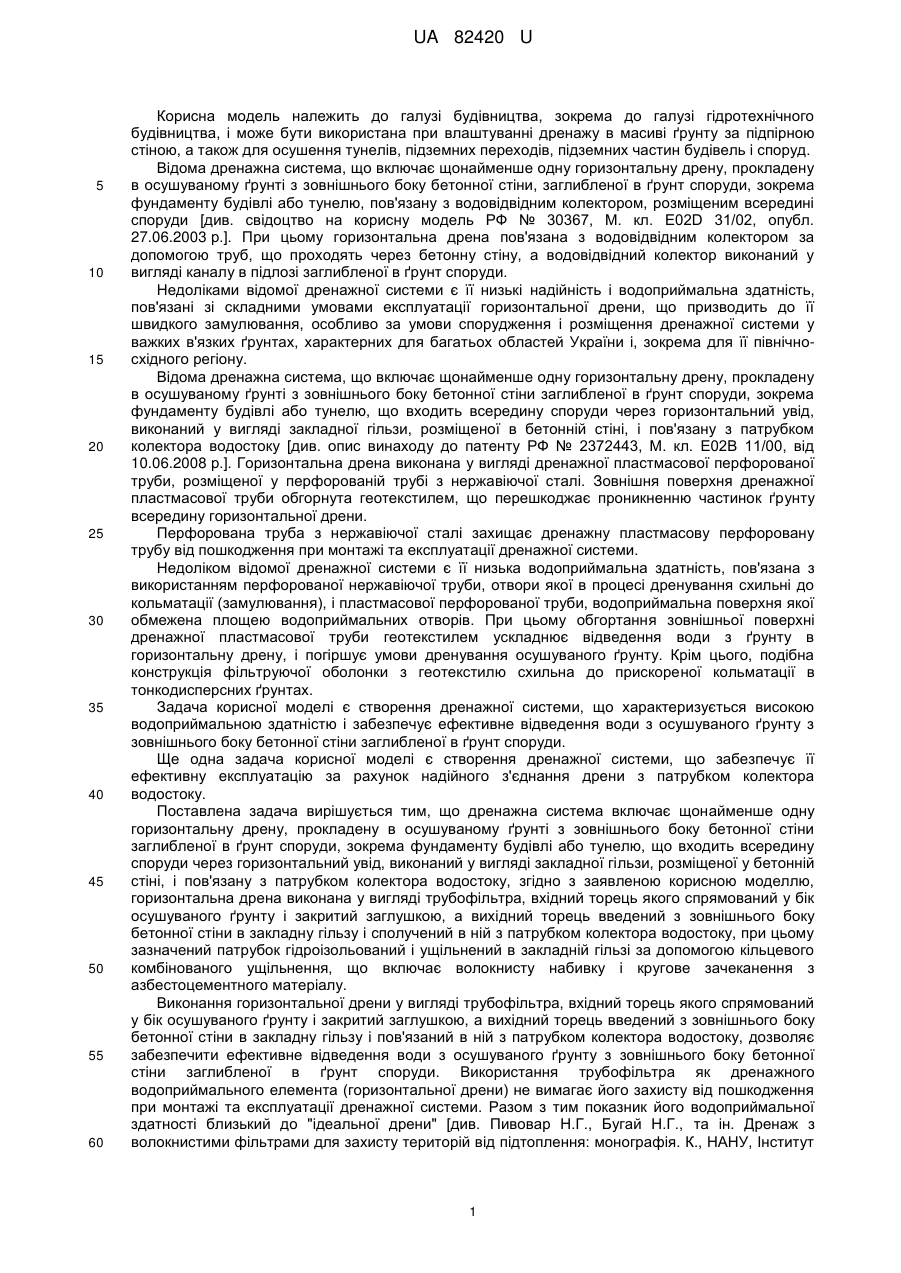

Реферат: Дренажна систем включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю, що входить всередину споруди через горизонтальний увід, виконаний у вигляді закладної гільзи, розміщеної у бетонній стіні, і пов'язану з патрубком колектора водостоку. Горизонтальну дрену виконують у вигляді трубофільтра, вхідний торець якого спрямований у бік осушуваного ґрунту і закритий заглушкою, а вихідний торець введений з зовнішнього боку бетонної стіни в закладну гільзу і пов'язаний в ній з патрубком колектора водостоку, при цьому зазначений патрубок гідроізольований і ущільнений в закладній втулці за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругове зачеканення з азбестоцементного матеріалу. UA 82420 U (12) UA 82420 U UA 82420 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до галузі гідротехнічного будівництва, і може бути використана при влаштуванні дренажу в масиві ґрунту за підпірною стіною, а також для осушення тунелів, підземних переходів, підземних частин будівель і споруд. Відома дренажна система, що включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті з зовнішнього боку бетонної стіни, заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю, пов'язану з водовідвідним колектором, розміщеним всередині споруди [див. свідоцтво на корисну модель РФ № 30367, М. кл. E02D 31/02, опубл. 27.06.2003 р.]. При цьому горизонтальна дрена пов'язана з водовідвідним колектором за допомогою труб, що проходять через бетонну стіну, а водовідвідний колектор виконаний у вигляді каналу в підлозі заглибленої в ґрунт споруди. Недоліками відомої дренажної системи є її низькі надійність і водоприймальна здатність, пов'язані зі складними умовами експлуатації горизонтальної дрени, що призводить до її швидкого замулювання, особливо за умови спорудження і розміщення дренажної системи у важких в'язких ґрунтах, характерних для багатьох областей України і, зокрема для її північносхідного регіону. Відома дренажна система, що включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю, що входить всередину споруди через горизонтальний увід, виконаний у вигляді закладної гільзи, розміщеної в бетонній стіні, і пов'язану з патрубком колектора водостоку [див. опис винаходу до патенту РФ № 2372443, М. кл. Е02В 11/00, від 10.06.2008 р.]. Горизонтальна дрена виконана у вигляді дренажної пластмасової перфорованої труби, розміщеної у перфорованій трубі з нержавіючої сталі. Зовнішня поверхня дренажної пластмасової труби обгорнута геотекстилем, що перешкоджає проникненню частинок ґрунту всередину горизонтальної дрени. Перфорована труба з нержавіючої сталі захищає дренажну пластмасову перфоровану трубу від пошкодження при монтажі та експлуатації дренажної системи. Недоліком відомої дренажної системи є її низька водоприймальна здатність, пов'язана з використанням перфорованої нержавіючої труби, отвори якої в процесі дренування схильні до кольматації (замулювання), і пластмасової перфорованої труби, водоприймальна поверхня якої обмежена площею водоприймальних отворів. При цьому обгортання зовнішньої поверхні дренажної пластмасової труби геотекстилем ускладнює відведення води з ґрунту в горизонтальну дрену, і погіршує умови дренування осушуваного ґрунту. Крім цього, подібна конструкція фільтруючої оболонки з геотекстилю схильна до прискореної кольматації в тонкодисперсних ґрунтах. Задача корисної моделі є створення дренажної системи, що характеризується високою водоприймальною здатністю і забезпечує ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди. Ще одна задача корисної моделі є створення дренажної системи, що забезпечує її ефективну експлуатацію за рахунок надійного з'єднання дрени з патрубком колектора водостоку. Поставлена задача вирішується тим, що дренажна система включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю, що входить всередину споруди через горизонтальний увід, виконаний у вигляді закладної гільзи, розміщеної у бетонній стіні, і пов'язану з патрубком колектора водостоку, згідно з заявленою корисною моделлю, горизонтальна дрена виконана у вигляді трубофільтра, вхідний торець якого спрямований у бік осушуваного ґрунту і закритий заглушкою, а вихідний торець введений з зовнішнього боку бетонної стіни в закладну гільзу і сполучений в ній з патрубком колектора водостоку, при цьому зазначений патрубок гідроізольований і ущільнений в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругове зачеканення з азбестоцементного матеріалу. Виконання горизонтальної дрени у вигляді трубофільтра, вхідний торець якого спрямований у бік осушуваного ґрунту і закритий заглушкою, а вихідний торець введений з зовнішнього боку бетонної стіни в закладну гільзу і пов'язаний в ній з патрубком колектора водостоку, дозволяє забезпечити ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди. Використання трубофільтра як дренажного водоприймального елемента (горизонтальної дрени) не вимагає його захисту від пошкодження при монтажі та експлуатації дренажної системи. Разом з тим показник його водоприймальної здатності близький до "ідеальної дрени" [див. Пивовар Н.Г., Бугай Н.Г., та ін. Дренаж з волокнистими фільтрами для захисту територій від підтоплення: монографія. К., НАНУ, Інститут 1 UA 82420 U 5 10 15 20 25 30 35 40 45 50 55 60 гідромеханіки, 2000, с. 171], що значно вище, ніж подібний показник відомої дренажної пластмасової перфорованої труби, використовуваної в технічному рішенні, прийнятому як прототип. У той же час ущільнення та гідроізоляція патрубка колектора водостоку в закладній гільзі за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругове зачеканення з азбестоцементного матеріалу, забезпечує надійне з'єднання горизонтальної дрени з патрубком колектора водостоку. У окремому варіанті виконання дренажної системи трубофільтр виконаний з волокнистопористого полімерного матеріалу. У іншому варіанті виконання дренажної системи закладна гільза виконана у вигляді відрізка труби з нержавіючої сталі. Зазначені варіанти виконання дренажної системи дозволяють забезпечити ефективне відведення води з осушуваного ґрунту з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди. Запропонована корисна модель пояснюється кресленнями, де на Фіг. 1 зображений загальний вид заявленої дренажної системи; на Фіг. 2 - вид А Фіг. 1. Дренажна система, включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті 1 із зовнішнього боку бетонної стіни 2 заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю. Горизонтальна дрена через горизонтальний увід, виконаний у вигляді закладної гільзи 3, розміщеної у бетонній стіні 2, пов'язана з патрубком 4 колектора водостоку 5. Горизонтальна дрена виконана у вигляді трубофільтра 6, вхідний торець 7 якого спрямований у бік осушуваного ґрунту 1, а вихідний торець 8 введений з зовнішнього боку бетонної стіни 2 в закладну гільзу 3 і пов'язаний в ній з патрубком 4 колектора водостоку 5. При цьому зазначений патрубок 4 гідроізольований і ущільнений в закладній гільзі 3 за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку 9 і кругове зачеканення 10, виконане з азбестоцементного матеріалу. Трубофільтр 6 виконаний з волокнисто-пористого полімерного матеріалу і розміщений в отворі 11, пробуреному в осушуваному ґрунті 1 із зовнішнього боку бетонної стіни 2, при цьому його вхідний торець 7 закритий заглушкою 12, яка виконана з пластмаси. Вихідний торець 8 розміщений в закладній гільзі 3, яка встановлюється в якості закладної деталі при зведенні бетонної стіни 2. Закладна гільза 3, що виконана у вигляді відрізка труби з нержавіючої сталі, призначена для захисту місця сполучення трубофільтра 6 з патрубком 4 колектора водостоку 5. Для монтажу дренажної системи в осушуваному ґрунті 1, відокремленому вертикальною бетонною стіною 2 від внутрішнього приміщення заглибленої в ґрунт споруди, зокрема тунелю або фундаменту будівлі, виконують щонайменше один горизонтальний отвір 11 для розміщення в ньому горизонтальної дрени. При зведенні бетонної стіни 2 встановлюють закладну гільзу 3. Горизонтальний дренажний отвір 11 бурять в процесі зведення згаданої вертикальної бетонної стіни 2. Закладна гільза 3 призначена для горизонтального введення дрени, що з'єднується з патрубком 4 колектора водостоку 5, розміщеного у внутрішньому приміщенні споруди. У горизонтальному дренажному отворі 11 встановлюють дрену, за яку використовують трубофільтр 6, виконаний з волокнисто-пористого полімерного матеріалу. Вхідний торець 7 трубофільтра 6, закритий заглушкою 12, направляють у бік осушуваного ґрунту 1, а вихідний торець 8 уводять із зовнішнього боку бетонної стіни 2 в закладну гільзу 3 на довжину L, рівну 100-200 мм, і сполучають в ній з патрубком 4 колектора водостоку 5. Зазначена величина L вибрана емпіричним шляхом і є достатньою для забезпечення надійного закріплення патрубка 4 в трубофільтрі 6 при експлуатації заявлюваної дренажної системи. Після цього здійснюють гідроізоляцію і ущільнення зазначеного місця сполучення в закладній гільзі 3 за допомогою виконання кільцевого комбінованого ущільнення, одна частина якого являє собою волокнисту набивку 9, а інша - кругове зачеканення 10, виконане з азбестоцементного матеріалу. Як трубофільтр 6 може бути використана волокнисто-пориста полімерна труба з внутрішнім діаметром від 50 до 320 мм, з товщиною стінки 5-40 мм. Реалізація заявленої корисної моделі дозволяє істотно підвищити ефективність дренажу, його надійність і довговічність у порівнянні з відомими конструкціями дренажних систем, внаслідок застосування як трубофільтра 6, труби з волокнисто-пористого полімерного матеріалу, який має задані вихідні параметри, досягнуті в стаціонарних умовах їх виробництва. Трубофільтр 6 з заданими вихідними параметрами використовують залежно від гранулометричного складу дренованої товщі ґрунтів. При зниженні водоприймальної здатності спорудженої заявленим способом дренажної системи трубофільтр 6 підлягає очищенню і регенерації шляхом його зворотного промивання. 2 UA 82420 U 5 10 15 Для цього патрубок 4 від'єднують від колектора водостоку 5, після чого всередину трубофільтра 6 подають воду під тиском 2-5 МПа за допомогою водонапірного пристрою (на фігурах не зображеного), який поступово переміщують всередині трубофільтра, здійснюючи 2-4 проходи вздовж довжини трубофільтра, до освітлення витікаючої з останнього води. В результаті застосованого зворотного тиску води частинки ґрунту, що осіли на поверхні трубофільтра 6, вимиваються, що забезпечує досягнення 80 % рівня очищення трубофільтра 6 і дозволяє продовжити термін його служби, а також час експлуатації заявленої дренажної системи. При експлуатації заявленої дренажної системи вода, що знаходиться в осушуваному ґрунті 1, надходить у зону розміщення горизонтальної дрени, де проникає у внутрішню порожнину трубофільтра 6 через його циліндричну стінку, виконану з волокнисто-пористого полімерного матеріалу. Вода, що надійшла у внутрішню порожнину трубофільтра 6, переміщується у бік вихідного торця 8 трубофільтра 6, де надходить до патрубка 4 і далі в колектор водостоку 5. Водостік 5, прокладений у внутрішньому приміщенні споруди, відводить воду, що надійшла в дренажну систему, в систему загального водоскиду. Реалізація заявленої корисної моделі дозволяє забезпечити ефективне відведення води з осушуваного ґрунту, а також знизити трудовитрати при спорудженні дренажної системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Дренажна система, що включає щонайменше одну горизонтальну дрену, прокладену в осушуваному ґрунті з зовнішнього боку бетонної стіни заглибленої в ґрунт споруди, зокрема фундаменту будівлі або тунелю, що входить всередину споруди через горизонтальний увід, виконаний у вигляді закладної гільзи, розміщеної у бетонній стіні, і пов'язану з патрубком колектора водостоку, яка відрізняється тим, що горизонтальну дрену виконують у вигляді трубофільтра, вхідний торець якого спрямований у бік осушуваного ґрунту і закритий заглушкою, а вихідний торець введений з зовнішнього боку бетонної стіни в закладну гільзу і пов'язаний в ній з патрубком колектора водостоку, при цьому зазначений патрубок гідроізольований і ущільнений в закладній втулці за допомогою кільцевого комбінованого ущільнення, що включає волокнисту набивку і кругове зачеканення з азбестоцементного матеріалу. 2. Дренажна система за п. 1, яка відрізняється тим, що трубофільтр виконаний з волокнистопористого полімерного матеріалу. 3. Дренажна система за п. 1, яка відрізняється тим, що закладна гільза виконана у вигляді відрізка труби з нержавіючої сталі. 3 UA 82420 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
