Комбіноване свердло

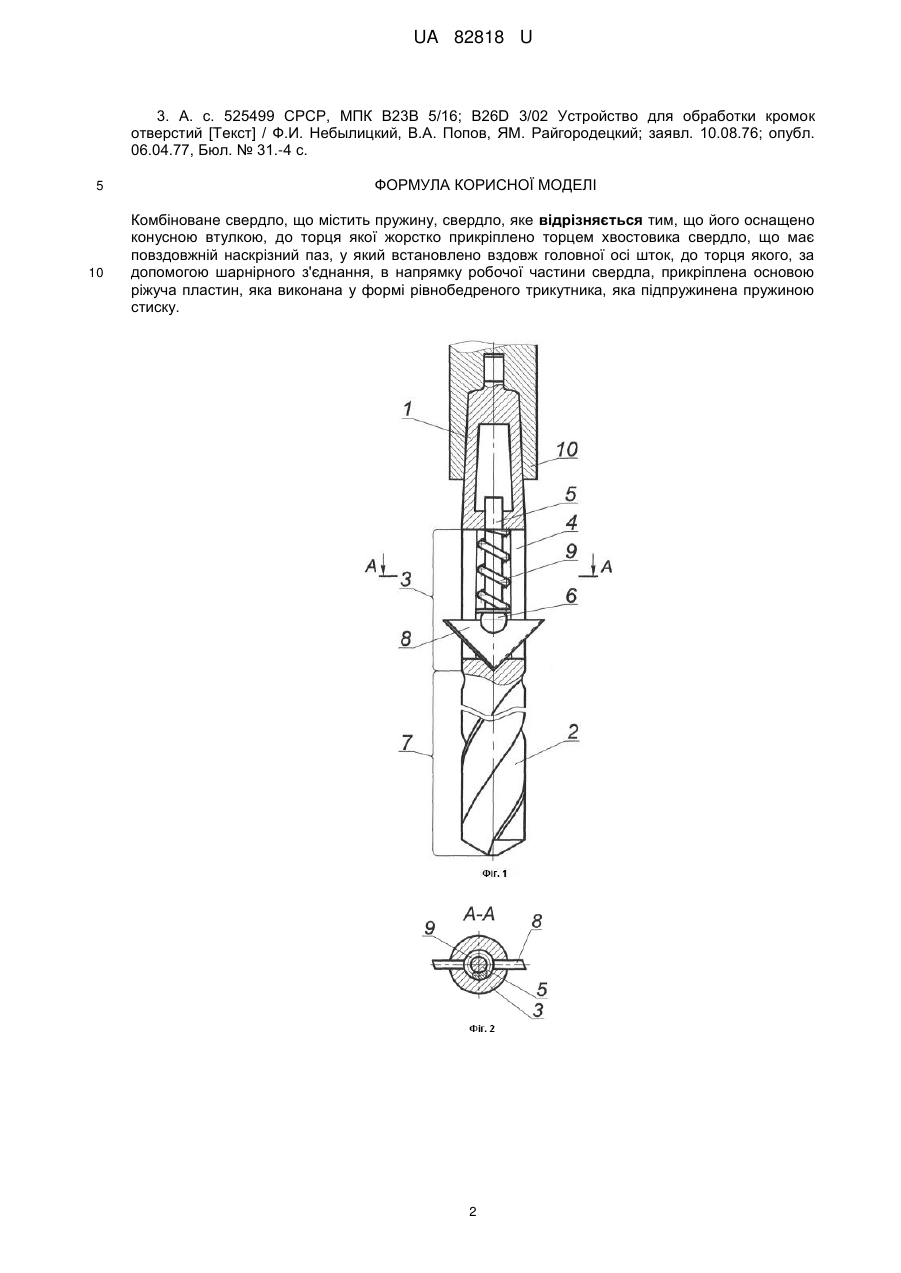

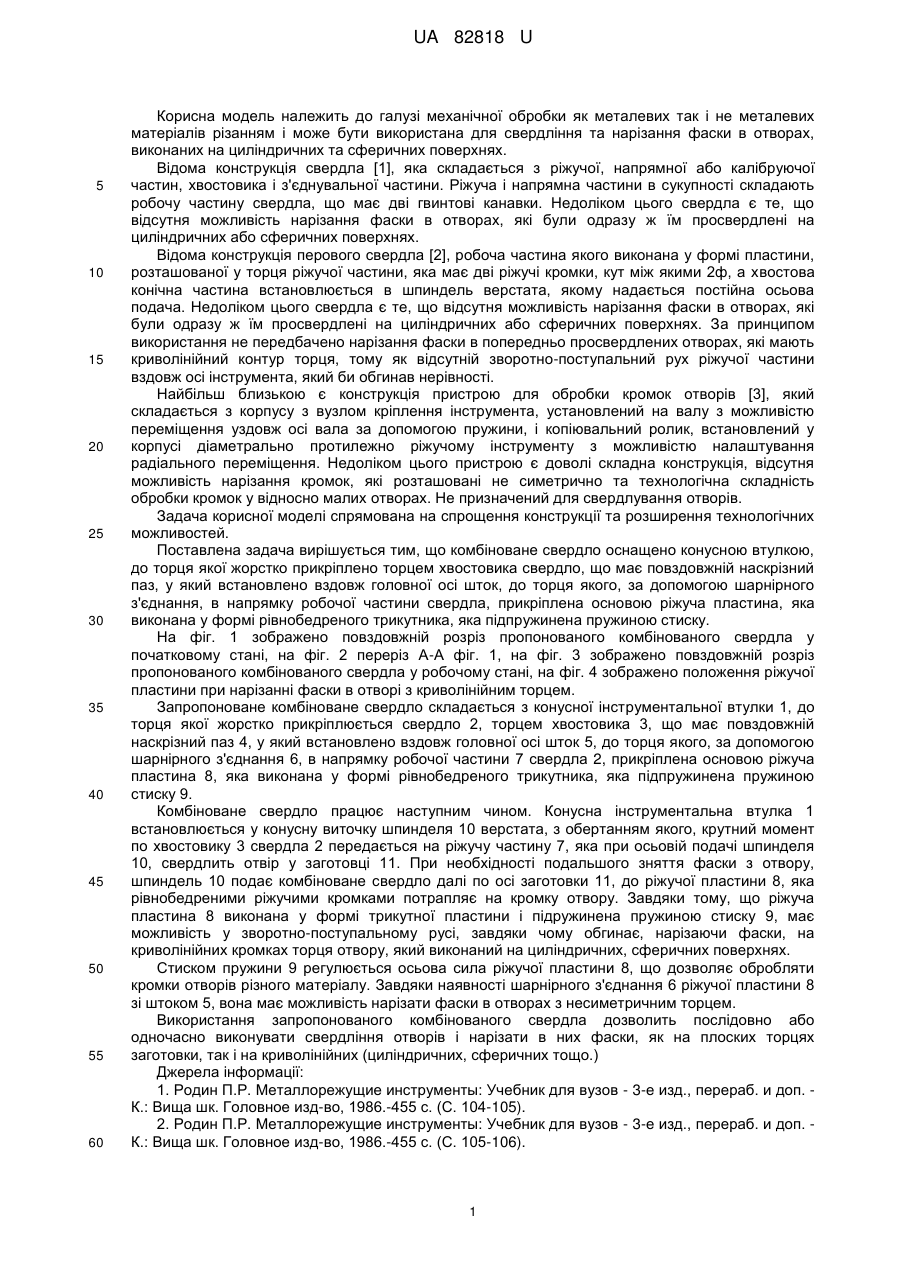

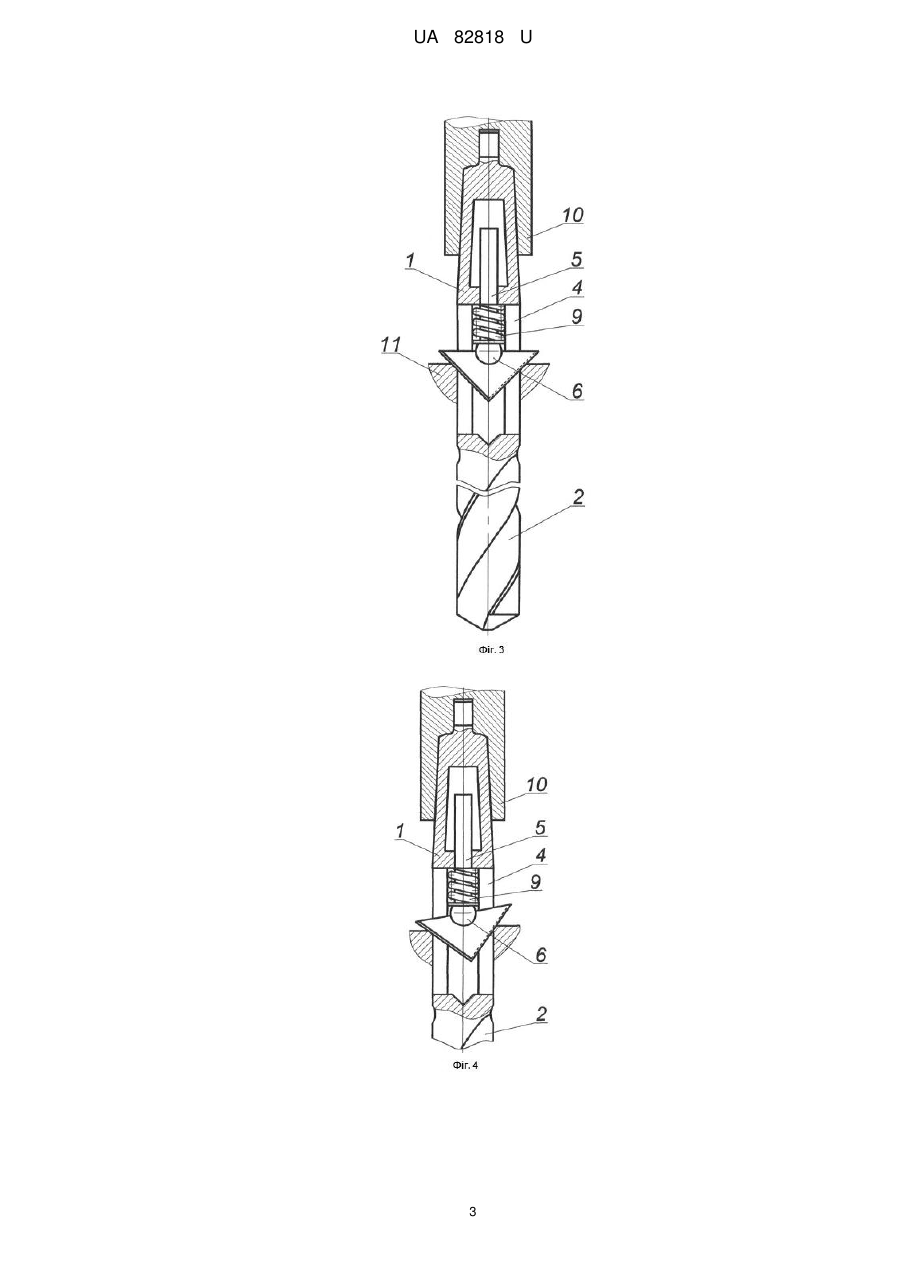

Реферат: Комбіноване свердло містить пружину, свердло. Свердло оснащено конусною втулкою, до торця якої жорстко прикріплено торцем хвостовика свердло, що має повздовжній наскрізний паз, у який встановлено вздовж головної осі шток, до торця якого, за допомогою шарнірного з'єднання, в напрямку робочої частини свердла, прикріплена основою ріжуча пластин, яка виконана у формі рівнобедреного трикутника, яка підпружинена пружиною стиску. UA 82818 U (12) UA 82818 U UA 82818 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механічної обробки як металевих так і не металевих матеріалів різанням і може бути використана для свердління та нарізання фаски в отворах, виконаних на циліндричних та сферичних поверхнях. Відома конструкція свердла [1], яка складається з ріжучої, напрямної або калібруючої частин, хвостовика і з'єднувальної частини. Ріжуча і напрямна частини в сукупності складають робочу частину свердла, що має дві гвинтові канавки. Недоліком цього свердла є те, що відсутня можливість нарізання фаски в отворах, які були одразу ж їм просвердлені на циліндричних або сферичних поверхнях. Відома конструкція перового свердла [2], робоча частина якого виконана у формі пластини, розташованої у торця ріжучої частини, яка має дві ріжучі кромки, кут між якими 2ф, а хвостова конічна частина встановлюється в шпиндель верстата, якому надається постійна осьова подача. Недоліком цього свердла є те, що відсутня можливість нарізання фаски в отворах, які були одразу ж їм просвердлені на циліндричних або сферичних поверхнях. За принципом використання не передбачено нарізання фаски в попередньо просвердлених отворах, які мають криволінійний контур торця, тому як відсутній зворотно-поступальний рух ріжучої частини вздовж осі інструмента, який би обгинав нерівності. Найбільш близькою є конструкція пристрою для обробки кромок отворів [3], який складається з корпусу з вузлом кріплення інструмента, установлений на валу з можливістю переміщення уздовж осі вала за допомогою пружини, і копіювальний ролик, встановлений у корпусі діаметрально протилежно ріжучому інструменту з можливістю налаштування радіального переміщення. Недоліком цього пристрою є доволі складна конструкція, відсутня можливість нарізання кромок, які розташовані не симетрично та технологічна складність обробки кромок у відносно малих отворах. Не призначений для свердлування отворів. Задача корисної моделі спрямована на спрощення конструкції та розширення технологічних можливостей. Поставлена задача вирішується тим, що комбіноване свердло оснащено конусною втулкою, до торця якої жорстко прикріплено торцем хвостовика свердло, що має повздовжній наскрізний паз, у який встановлено вздовж головної осі шток, до торця якого, за допомогою шарнірного з'єднання, в напрямку робочої частини свердла, прикріплена основою ріжуча пластина, яка виконана у формі рівнобедреного трикутника, яка підпружинена пружиною стиску. На фіг. 1 зображено повздовжній розріз пропонованого комбінованого свердла у початковому стані, на фіг. 2 переріз А-А фіг. 1, на фіг. 3 зображено повздовжній розріз пропонованого комбінованого свердла у робочому стані, на фіг. 4 зображено положення ріжучої пластини при нарізанні фаски в отворі з криволінійним торцем. Запропоноване комбіноване свердло складається з конусної інструментальної втулки 1, до торця якої жорстко прикріплюється свердло 2, торцем хвостовика 3, що має повздовжній наскрізний паз 4, у який встановлено вздовж головної осі шток 5, до торця якого, за допомогою шарнірного з'єднання 6, в напрямку робочої частини 7 свердла 2, прикріплена основою ріжуча пластина 8, яка виконана у формі рівнобедреного трикутника, яка підпружинена пружиною стиску 9. Комбіноване свердло працює наступним чином. Конусна інструментальна втулка 1 встановлюється у конусну виточку шпинделя 10 верстата, з обертанням якого, крутний момент по хвостовику 3 свердла 2 передається на ріжучу частину 7, яка при осьовій подачі шпинделя 10, свердлить отвір у заготовці 11. При необхідності подальшого зняття фаски з отвору, шпиндель 10 подає комбіноване свердло далі по осі заготовки 11, до ріжучої пластини 8, яка рівнобедреними ріжучими кромками потрапляє на кромку отвору. Завдяки тому, що ріжуча пластина 8 виконана у формі трикутної пластини і підружинена пружиною стиску 9, має можливість у зворотно-поступальному русі, завдяки чому обгинає, нарізаючи фаски, на криволінійних кромках торця отвору, який виконаний на циліндричних, сферичних поверхнях. Стиском пружини 9 регулюється осьова сила ріжучої пластини 8, що дозволяє обробляти кромки отворів різного матеріалу. Завдяки наявності шарнірного з'єднання 6 ріжучої пластини 8 зі штоком 5, вона має можливість нарізати фаски в отворах з несиметричним торцем. Використання запропонованого комбінованого свердла дозволить послідовно або одночасно виконувати свердління отворів і нарізати в них фаски, як на плоских торцях заготовки, так і на криволінійних (циліндричних, сферичних тощо.) Джерела інформації: 1. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986.-455 с. (С. 104-105). 2. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986.-455 с. (С. 105-106). 1 UA 82818 U 3. А. с. 525499 СРСР, МПК В23В 5/16; B26D 3/02 Устройство для обработки кромок отверстий [Текст] / Ф.И. Небылицкий, В.А. Попов, ЯМ. Райгородецкий; заявл. 10.08.76; опубл. 06.04.77, Бюл. № 31.-4 с. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Комбіноване свердло, що містить пружину, свердло, яке відрізняється тим, що його оснащено конусною втулкою, до торця якої жорстко прикріплено торцем хвостовика свердло, що має повздовжній наскрізний паз, у який встановлено вздовж головної осі шток, до торця якого, за допомогою шарнірного з'єднання, в напрямку робочої частини свердла, прикріплена основою ріжуча пластин, яка виконана у формі рівнобедреного трикутника, яка підпружинена пружиною стиску. 2 UA 82818 U 3 UA 82818 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
