Комбіноване свердло

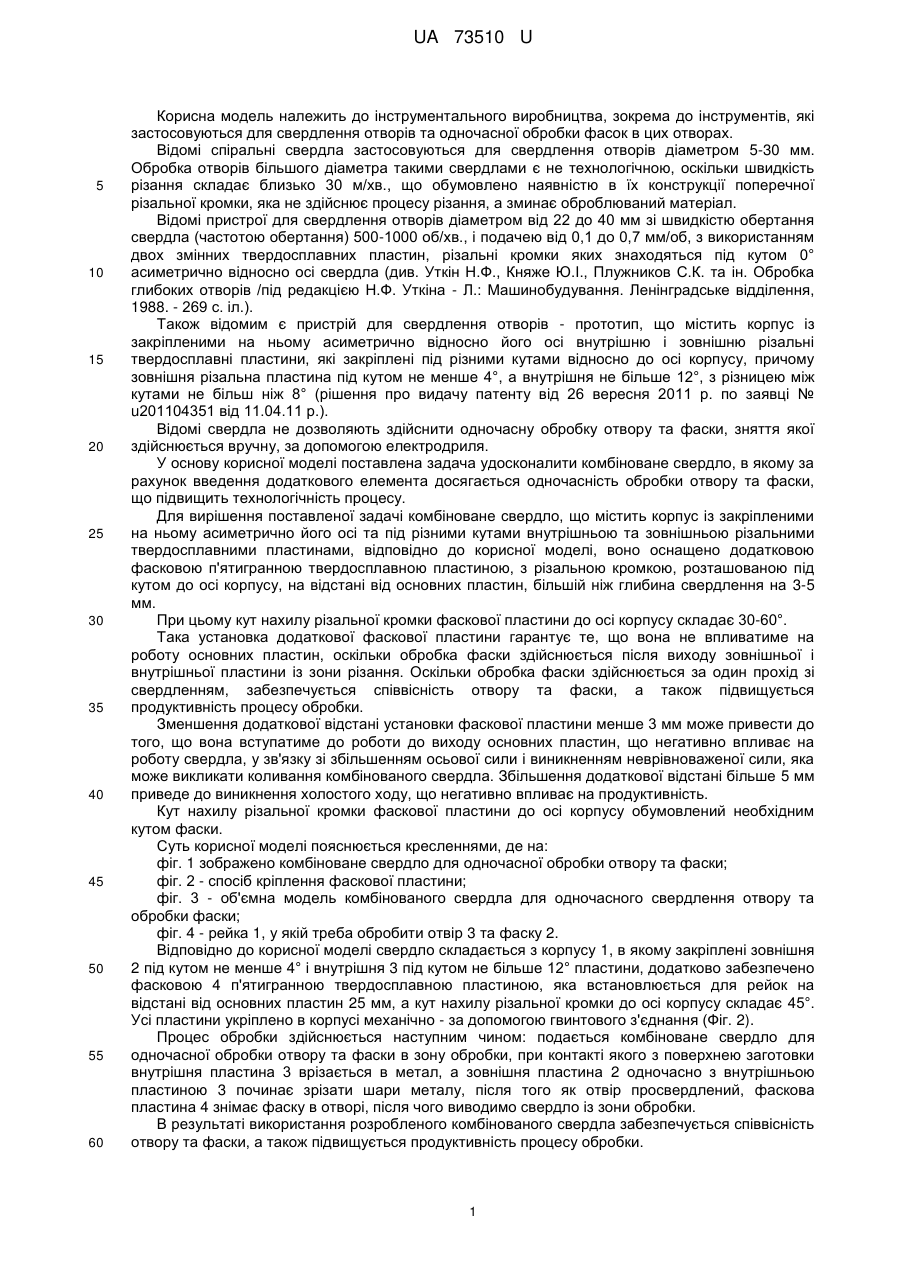

Реферат: Комбіноване свердло містить корпус із закріпленими на ньому асиметрично його осі та під різними кутами внутрішньою та зовнішньою різальними твердосплавними пластинами. Свердло додатковою оснащено фасковою п'ятигранною твердосплавною пластиною, з різальною кромкою, розташованою під кутом до осі корпусу, на відстані від основних пластин, більшій ніж глибина свердлення. UA 73510 U (54) КОМБІНОВАНЕ СВЕРДЛО UA 73510 U UA 73510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інструментального виробництва, зокрема до інструментів, які застосовуються для свердлення отворів та одночасної обробки фасок в цих отворах. Відомі спіральні свердла застосовуються для свердлення отворів діаметром 5-30 мм. Обробка отворів більшого діаметра такими свердлами є не технологічною, оскільки швидкість різання складає близько 30 м/хв., що обумовлено наявністю в їх конструкції поперечної різальної кромки, яка не здійснює процесу різання, а зминає оброблюваний матеріал. Відомі пристрої для свердлення отворів діаметром від 22 до 40 мм зі швидкістю обертання свердла (частотою обертання) 500-1000 об/хв., і подачею від 0,1 до 0,7 мм/об, з використанням двох змінних твердосплавних пластин, різальні кромки яких знаходяться під кутом 0° асиметрично відносно осі свердла (див. Уткін Н.Ф., Княже Ю.І., Плужников С.К. та ін. Обробка глибоких отворів /під редакцією Н.Ф. Уткіна - Л.: Машинобудування. Ленінградське відділення, 1988. - 269 с. іл.). Також відомим є пристрій для свердлення отворів - прототип, що містить корпус із закріпленими на ньому асиметрично відносно його осі внутрішню і зовнішню різальні твердосплавні пластини, які закріплені під різними кутами відносно до осі корпусу, причому зовнішня різальна пластина під кутом не менше 4°, а внутрішня не більше 12°, з різницею між кутами не більш ніж 8° (рішення про видачу патенту від 26 вересня 2011 р. по заявці № u201104351 від 11.04.11 р.). Відомі свердла не дозволяють здійснити одночасну обробку отвору та фаски, зняття якої здійснюється вручну, за допомогою електродриля. У основу корисної моделі поставлена задача удосконалити комбіноване свердло, в якому за рахунок введення додаткового елемента досягається одночасність обробки отвору та фаски, що підвищить технологічність процесу. Для вирішення поставленої задачі комбіноване свердло, що містить корпус із закріпленими на ньому асиметрично його осі та під різними кутами внутрішньою та зовнішньою різальними твердосплавними пластинами, відповідно до корисної моделі, воно оснащено додатковою фасковою п'ятигранною твердосплавною пластиною, з різальною кромкою, розташованою під кутом до осі корпусу, на відстані від основних пластин, більшій ніж глибина свердлення на 3-5 мм. При цьому кут нахилу різальної кромки фаскової пластини до осі корпусу складає 30-60°. Така установка додаткової фаскової пластини гарантує те, що вона не впливатиме на роботу основних пластин, оскільки обробка фаски здійснюється після виходу зовнішньої і внутрішньої пластини із зони різання. Оскільки обробка фаски здійснюється за один прохід зі свердленням, забезпечується співвісність отвору та фаски, а також підвищується продуктивність процесу обробки. Зменшення додаткової відстані установки фаскової пластини менше 3 мм може привести до того, що вона вступатиме до роботи до виходу основних пластин, що негативно впливає на роботу свердла, у зв'язку зі збільшенням осьової сили і виникненням неврівноваженої сили, яка може викликати коливання комбінованого свердла. Збільшення додаткової відстані більше 5 мм приведе до виникнення холостого ходу, що негативно впливає на продуктивність. Кут нахилу різальної кромки фаскової пластини до осі корпусу обумовлений необхідним кутом фаски. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 зображено комбіноване свердло для одночасної обробки отвору та фаски; фіг. 2 - спосіб кріплення фаскової пластини; фіг. 3 - об'ємна модель комбінованого свердла для одночасного свердлення отвору та обробки фаски; фіг. 4 - рейка 1, у якій треба обробити отвір 3 та фаску 2. Відповідно до корисної моделі свердло складається з корпусу 1, в якому закріплені зовнішня 2 під кутом не менше 4° і внутрішня 3 під кутом не більше 12° пластини, додатково забезпечено фасковою 4 п'ятигранною твердосплавною пластиною, яка встановлюється для рейок на відстані від основних пластин 25 мм, а кут нахилу різальної кромки до осі корпусу складає 45°. Усі пластини укріплено в корпусі механічно - за допомогою гвинтового з'єднання (Фіг. 2). Процес обробки здійснюється наступним чином: подається комбіноване свердло для одночасної обробки отвору та фаски в зону обробки, при контакті якого з поверхнею заготовки внутрішня пластина 3 врізається в метал, а зовнішня пластина 2 одночасно з внутрішньою пластиною 3 починає зрізати шари металу, після того як отвір просвердлений, фаскова пластина 4 знімає фаску в отворі, після чого виводимо свердло із зони обробки. В результаті використання розробленого комбінованого свердла забезпечується співвісність отвору та фаски, а також підвищується продуктивність процесу обробки. 1 UA 73510 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Комбіноване свердло, що містить корпус із закріпленими на ньому асиметрично його осі та під різними кутами внутрішньою та зовнішньою різальними твердосплавними пластинами, яке відрізняється тим, що оснащено додатковою фасковою п'ятигранною твердосплавною пластиною, з різальною кромкою, розташованою під кутом до осі корпусу, на відстані від основних пластин, більшій, ніж глибина свердлення на 3-5 мм. 2. Комбіноване свердло за п. 1, яке відрізняється тим, що додаткова фаскова пластина розташована під кутом 30-60° до осі корпусу. 2 UA 73510 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
