Спіральне свердло

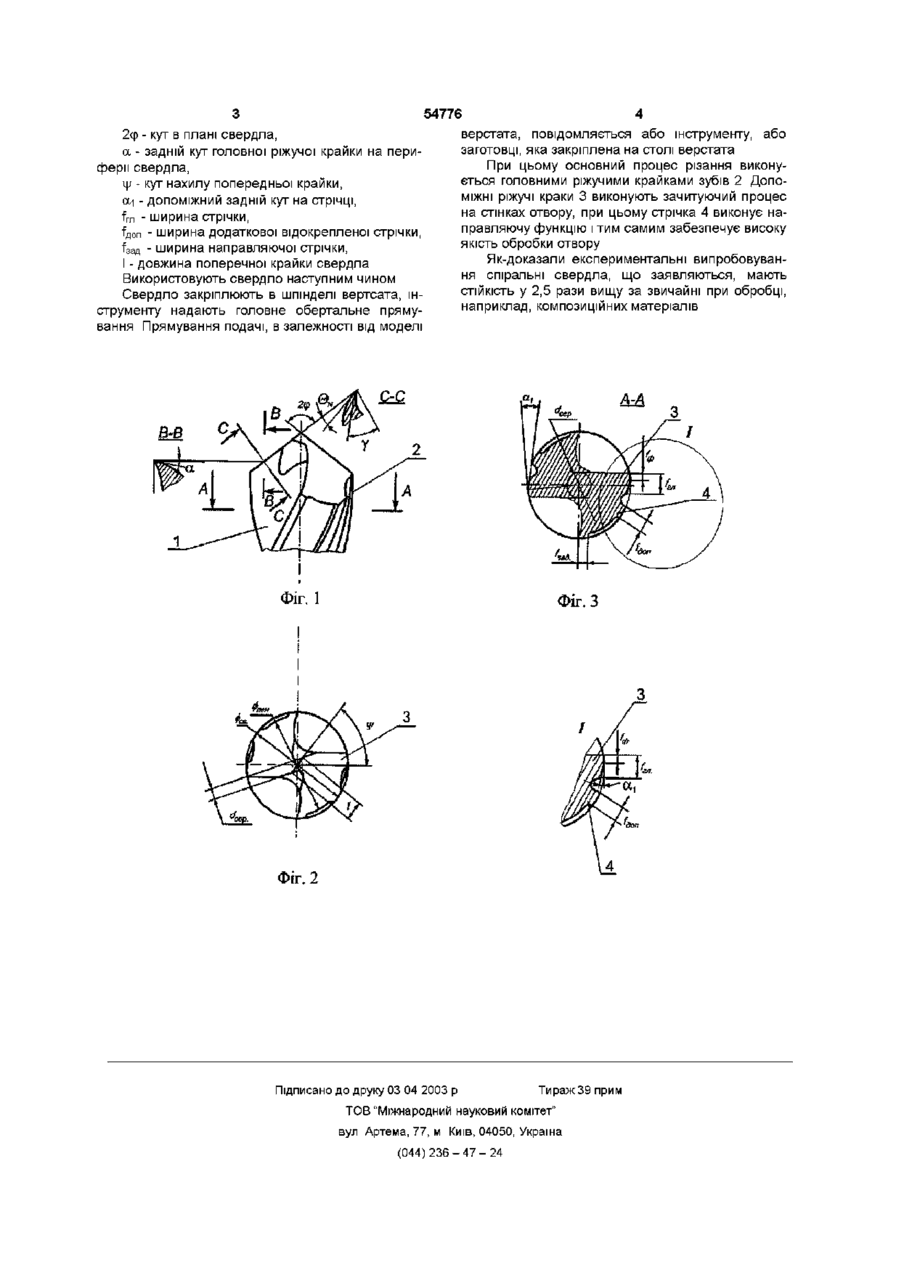

Спіральне свердло, що являє собою стебло із розташованими по спіралі на його поверхні двома різальними зубами, яке відрізняється тим, що по всій довжині робочої частини виконана допоміжна нагострозаточена ріжуча крайка з позитивними задніми кутами та відокремлена направляюча стрічка, яка розташована на відстані від допоміжної ріжучої крайки, яка дорівнює 0,15-0,25 діаметра серцевини свердла Винахід відноситься до галузі машинобудування, зокрема, до інструментального виробництва і може бути використаний для обробки заготівок із важкооброблюваних металів та матеріалів Стандартні конструкції спіральних свердел, мають недосконалу геометрію ріжучої частини (ГОСТ 10902-77 "Свердла спіральні з циліндричним хвостовиком"), недоліки якої особливо виявляються при обробці важкооброблюваних металів У результаті в процесі свердлення таких матеріалів відбувається швидкий знос інструмента, навіть при роботі на малих подачах риферійної зони свердла, що призводить до зниження Й Г СТІЙКОСТІ ОО В основу винаходу поставлена задача створення такого спирального сврдла, в якому за рахунок створення ігостразаточуваної допоміжної ріжучм крайки та відокремленої направляючої стрічки підвищити СТІЙКІСТЬ свердла Поставлене завдання вирішується тим, що у спіральному свердлі, що являє собою стебло із розташованими по спіралі на його поверхні двома різальними зубами, згідно з винаходом по всій довжині робочої частини виконана допоміжна гостробаточена ріжуча крайка з позитивними задніми кутами та відокремлена направляюча стрічка, яка розташована на відстані від допоміжної ріжучої крайки, яка дорівнює 0,15 - 0,25 діаметра серцевини свердла Як прототип обране спіральне свердло (книга, автор А А Виноградов "ФІЗИЧНІ ОСНОВИ процесу свердлення важкооброблюваних металів твердосплавними свердлами", стор 109, рис 37) Таке свердло являє собою стебло з розташованими на його поверхні по спіралі ріжучими зубами і має несиметричну ріжучу частину, утворену шляхом заточення задньої поверхні одного зуба на деякій відстані від периферії свердла При такому заточенні утвориться неробоча ділянка головної крайки, що прилягає до поперечної крайки і розташована уступом у бік хвостової частини свердла Застосування свердел такої конструкції дозволяє значно поліпшити якість обробки грузлих матеріалів Проте конструкція такого свердла має несприятливу геометрію допоміжної ріжучої крайки, при якій ДОПОМІЖНІ задні кути дорівнюють нулю та кути у плані дорівнюють нулю В результаті при свердлінні, особливо при свердлінні особливо грузлих матеріалів, до яких відносяться КОМПОЗИЦІЙНІ матеріали, спостерігається інтенсивне зношення пе Суть винаходу пояснюється графічними матеріалами, на яких зображено на фіг 1 - загальний вигляд свердла, фіг 2 - вид згори на спіральне свердло, фіг 3 - переріз А-А Свердло 1 складається із стебла з розташованими по спіралі на його поверхні зубами 2 По всій довжині робочої частини спірального свердла 1 виконана допоміжна гостроваточена ріжуча крайка З з позитивними задніми кутами та відокремлена направляюча стрічка 4 Відокремлена направляюча стрічка 4 розташована на відстані від допоміжної ружучої крайки 3 Ця відстань дорівнює 0,15 0,25 діаметра серцевини свердла 5 На графічних матеріалах також позначені 6N - інструментальний задній кут, (О ю 2ф - кут в плані свердла, а - задній кут головної ріжучої крайки на периферії свердла, \\і - кут нахилу попередньої крайки, ои - допоміжний задній кут на стрічці, f m - ширина стрічки, fflon - ширина додаткової відокрепленої стрічки, f3afl - ширина направляючої стрічки, І - довжина поперечної крайки свердла Використовують свердло наступним чином Свердло закріплюють в шпінделі вертсата, інструменту надають головне обертальне прямування Прямування подачі, в залежності від моделі 54776 верстата, повідомляється або інструменту, або заготовці, яка закріплена на столі верстата При цьому основний процес різання виконується головними ріжучими крайками зубів 2 ДОПОМІЖНІ ріжучі краки 3 виконують зачитуючий процес на стінках отвору, при цьому стрічка 4 виконує направляючу функцію і тим самим забезпечує високу якість обробки отвору Як-доказали експериментальні випробовування спіральні свердла, що заявляються, мають СТІЙКІСТЬ у 2,5 рази вищу за звичайні при обробці, наприклад, композиційних матеріалів с-с А-А В-В Фіг. 1 Фіг. З Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
