Верстат для порізки вогнетривкої цегли

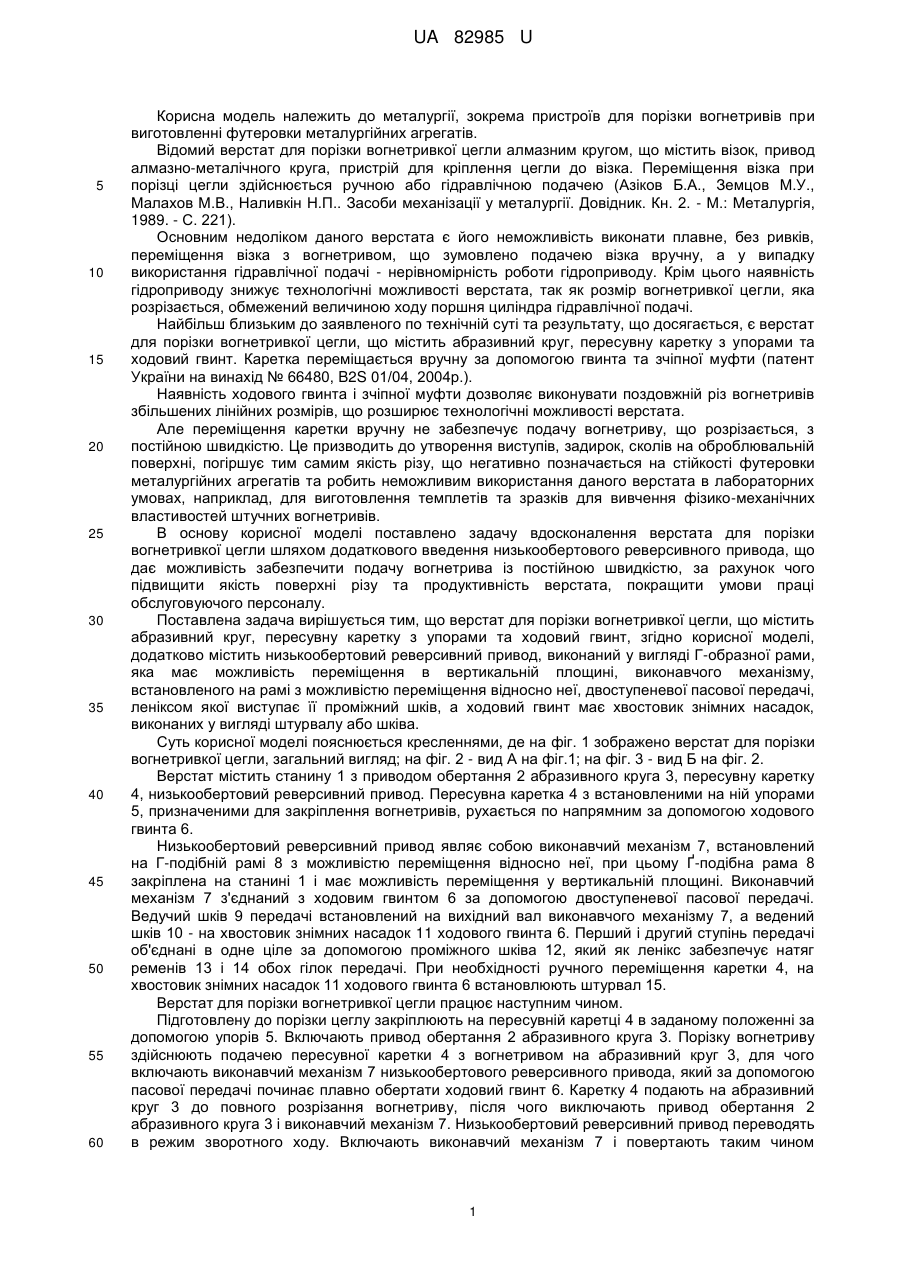

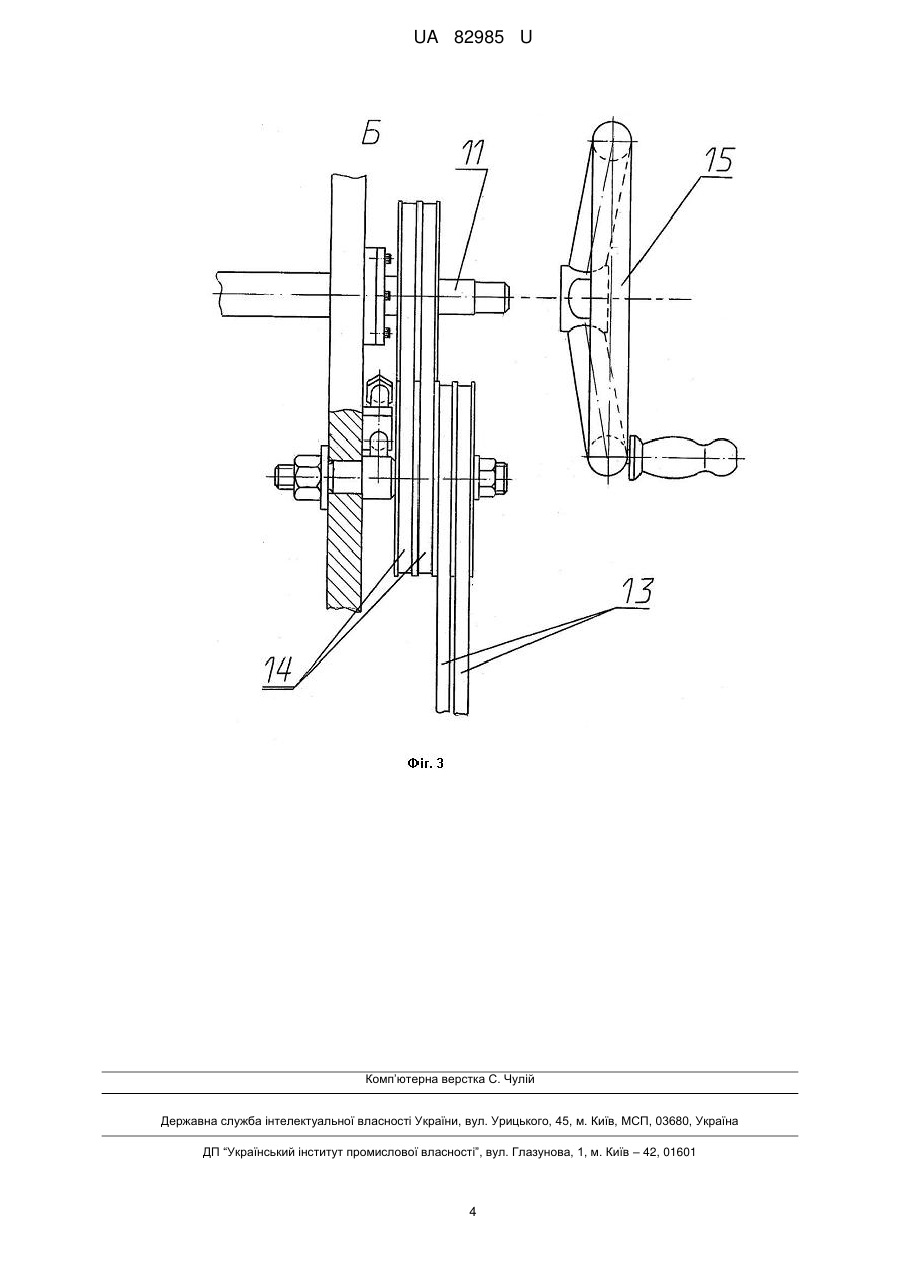

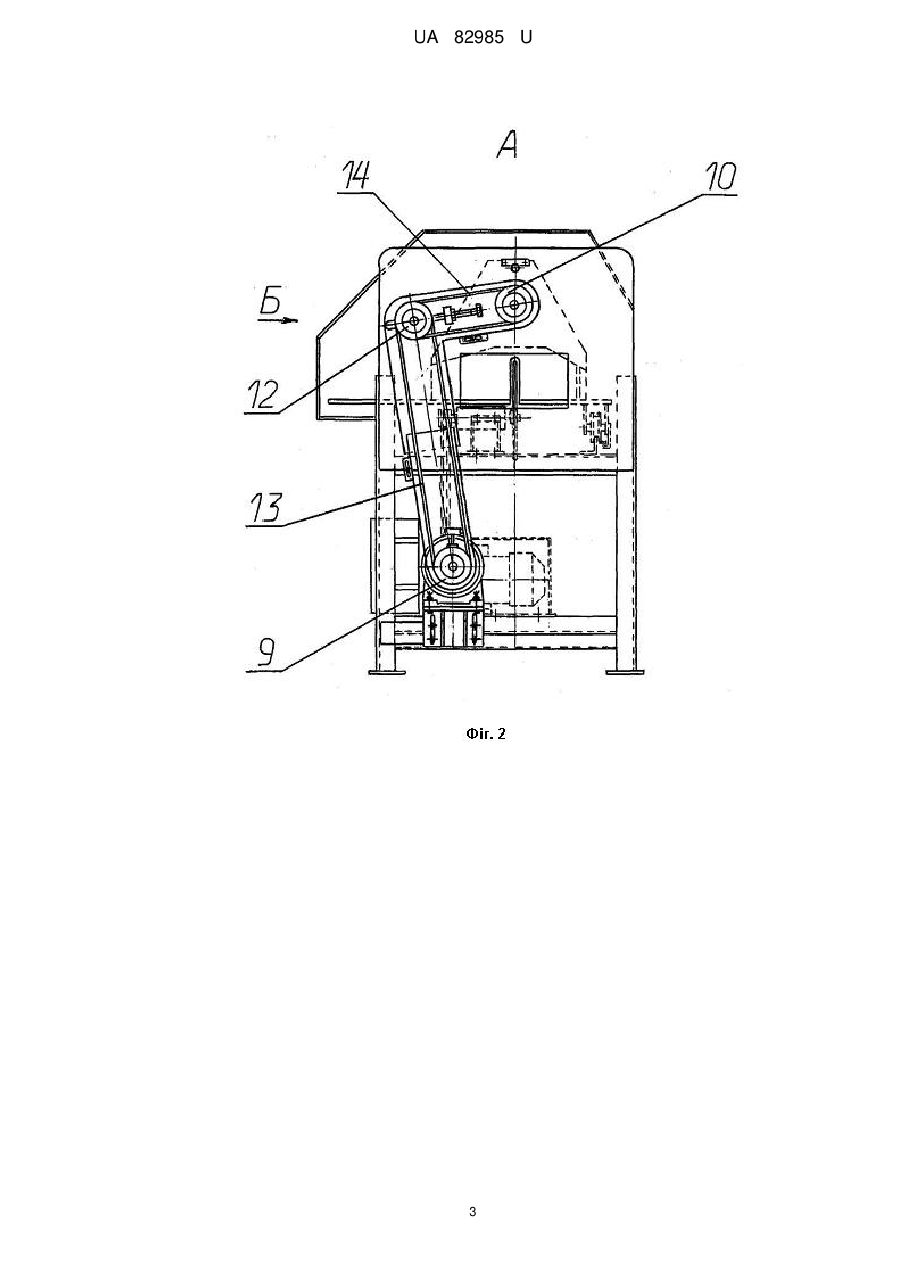

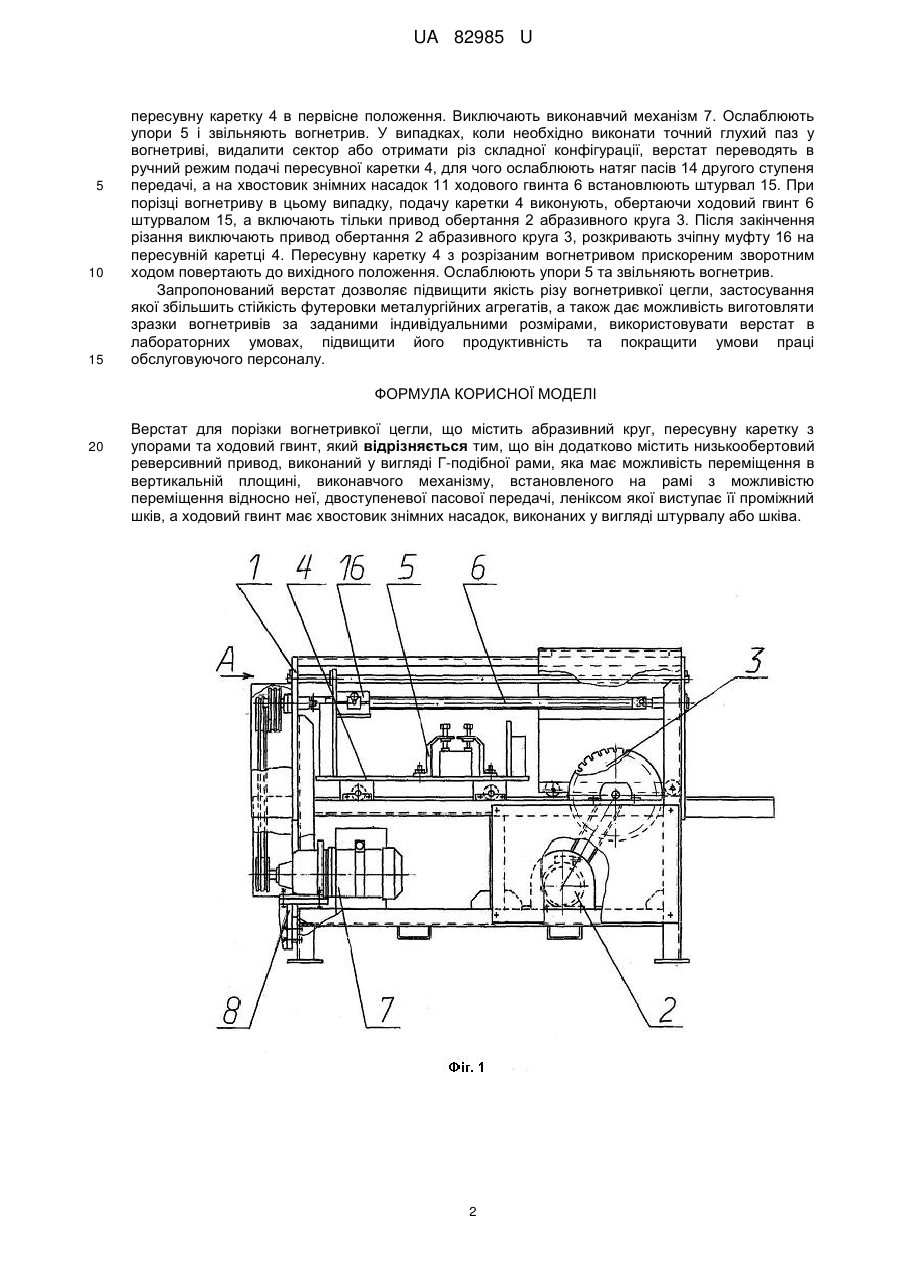

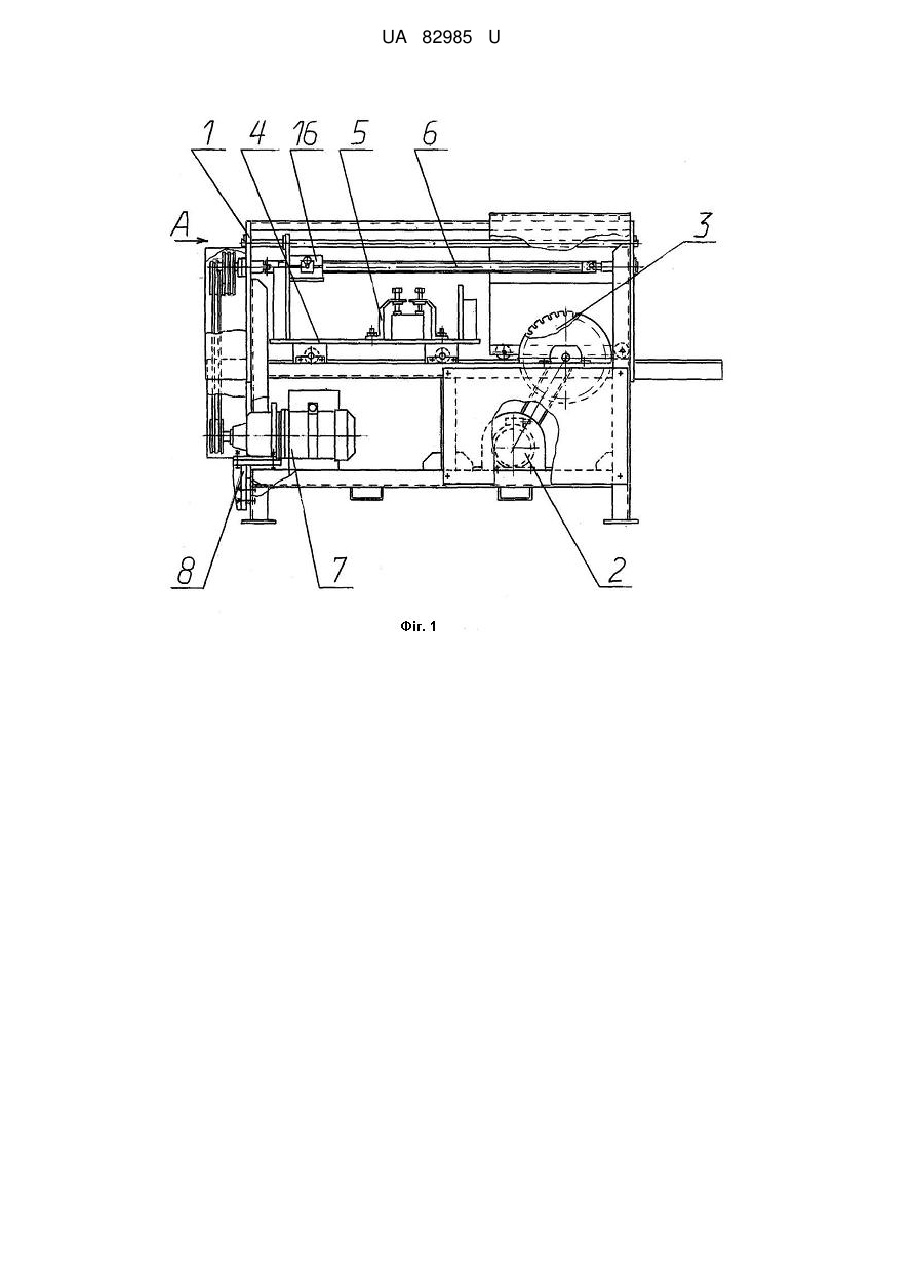

Реферат: Верстат для порізки вогнетривкої цегли містить абразивний круг, пересувну каретку з упорами та ходовий гвинт. Він додатково містить низькообертовий реверсивний привод, виконаний у вигляді Г-подібної рами, яка має можливість переміщення в вертикальній площині, виконавчого механізму, встановленого на рамі з можливістю переміщення відносно неї, двоступеневої пасової передачі, леніксом якої виступає її проміжний шків. Ходовий гвинт має хвостовик знімних насадок, виконаних у вигляді штурвалу або шківа. UA 82985 U (54) ВЕРСТАТ ДЛЯ ПОРІЗКИ ВОГНЕТРИВКОЇ ЦЕГЛИ UA 82985 U UA 82985 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії, зокрема пристроїв для порізки вогнетривів при виготовленні футеровки металургійних агрегатів. Відомий верстат для порізки вогнетривкої цегли алмазним кругом, що містить візок, привод алмазно-металічного круга, пристрій для кріплення цегли до візка. Переміщення візка при порізці цегли здійснюється ручною або гідравлічною подачею (Азіков Б.А., Земцов М.У., Малахов М.В., Наливкін Н.П.. Засоби механізації у металургії. Довідник. Кн. 2. - М.: Металургія, 1989. - С. 221). Основним недоліком даного верстата є його неможливість виконати плавне, без ривків, переміщення візка з вогнетривом, що зумовлено подачею візка вручну, а у випадку використання гідравлічної подачі - нерівномірність роботи гідроприводу. Крім цього наявність гідроприводу знижує технологічні можливості верстата, так як розмір вогнетривкої цегли, яка розрізається, обмежений величиною ходу поршня циліндра гідравлічної подачі. Найбільш близьким до заявленого по технічній суті та результату, що досягається, є верстат для порізки вогнетривкої цегли, що містить абразивний круг, пересувну каретку з упорами та ходовий гвинт. Каретка переміщається вручну за допомогою гвинта та зчіпної муфти (патент України на винахід № 66480, B2S 01/04, 2004р.). Наявність ходового гвинта і зчіпної муфти дозволяє виконувати поздовжній різ вогнетривів збільшених лінійних розмірів, що розширює технологічні можливості верстата. Але переміщення каретки вручну не забезпечує подачу вогнетриву, що розрізається, з постійною швидкістю. Це призводить до утворення виступів, задирок, сколів на оброблювальній поверхні, погіршує тим самим якість різу, що негативно позначається на стійкості футеровки металургійних агрегатів та робить неможливим використання даного верстата в лабораторних умовах, наприклад, для виготовлення темплетів та зразків для вивчення фізико-механічних властивостей штучних вогнетривів. В основу корисної моделі поставлено задачу вдосконалення верстата для порізки вогнетривкої цегли шляхом додаткового введення низькообертового реверсивного привода, що дає можливість забезпечити подачу вогнетрива із постійною швидкістю, за рахунок чого підвищити якість поверхні різу та продуктивність верстата, покращити умови праці обслуговуючого персоналу. Поставлена задача вирішується тим, що верстат для порізки вогнетривкої цегли, що містить абразивний круг, пересувну каретку з упорами та ходовий гвинт, згідно корисної моделі, додатково містить низькообертовий реверсивний привод, виконаний у вигляді Г-образної рами, яка має можливість переміщення в вертикальній площині, виконавчого механізму, встановленого на рамі з можливістю переміщення відносно неї, двоступеневої пасової передачі, леніксом якої виступає її проміжний шків, а ходовий гвинт має хвостовик знімних насадок, виконаних у вигляді штурвалу або шківа. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено верстат для порізки вогнетривкої цегли, загальний вигляд; на фіг. 2 - вид А на фіг.1; на фіг. 3 - вид Б на фіг. 2. Верстат містить станину 1 з приводом обертання 2 абразивного круга 3, пересувну каретку 4, низькообертовий реверсивний привод. Пересувна каретка 4 з встановленими на ній упорами 5, призначеними для закріплення вогнетривів, рухається по напрямним за допомогою ходового гвинта 6. Низькообертовий реверсивний привод являє собою виконавчий механізм 7, встановлений на Г-подібній рамі 8 з можливістю переміщення відносно неї, при цьому Ґ-подібна рама 8 закріплена на станині 1 і має можливість переміщення у вертикальній площині. Виконавчий механізм 7 з'єднаний з ходовим гвинтом 6 за допомогою двоступеневої пасової передачі. Ведучий шків 9 передачі встановлений на вихідний вал виконавчого механізму 7, а ведений шків 10 - на хвостовик знімних насадок 11 ходового гвинта 6. Перший і другий ступінь передачі об'єднані в одне ціле за допомогою проміжного шківа 12, який як ленікс забезпечує натяг ременів 13 і 14 обох гілок передачі. При необхідності ручного переміщення каретки 4, на хвостовик знімних насадок 11 ходового гвинта 6 встановлюють штурвал 15. Верстат для порізки вогнетривкої цегли працює наступним чином. Підготовлену до порізки цеглу закріплюють на пересувній каретці 4 в заданому положенні за допомогою упорів 5. Включають привод обертання 2 абразивного круга 3. Порізку вогнетриву здійснюють подачею пересувної каретки 4 з вогнетривом на абразивний круг 3, для чого включають виконавчий механізм 7 низькообертового реверсивного привода, який за допомогою пасової передачі починає плавно обертати ходовий гвинт 6. Каретку 4 подають на абразивний круг 3 до повного розрізання вогнетриву, після чого виключають привод обертання 2 абразивного круга 3 і виконавчий механізм 7. Низькообертовий реверсивний привод переводять в режим зворотного ходу. Включають виконавчий механізм 7 і повертають таким чином 1 UA 82985 U 5 10 15 пересувну каретку 4 в первісне положення. Виключають виконавчий механізм 7. Ослаблюють упори 5 і звільняють вогнетрив. У випадках, коли необхідно виконати точний глухий паз у вогнетриві, видалити сектор або отримати різ складної конфігурації, верстат переводять в ручний режим подачі пересувної каретки 4, для чого ослаблюють натяг пасів 14 другого ступеня передачі, а на хвостовик знімних насадок 11 ходового гвинта 6 встановлюють штурвал 15. При порізці вогнетриву в цьому випадку, подачу каретки 4 виконують, обертаючи ходовий гвинт 6 штурвалом 15, а включають тільки привод обертання 2 абразивного круга 3. Після закінчення різання виключають привод обертання 2 абразивного круга 3, розкривають зчіпну муфту 16 на пересувній каретці 4. Пересувну каретку 4 з розрізаним вогнетривом прискореним зворотним ходом повертають до вихідного положення. Ослаблюють упори 5 та звільняють вогнетрив. Запропонований верстат дозволяє підвищити якість різу вогнетривкої цегли, застосування якої збільшить стійкість футеровки металургійних агрегатів, а також дає можливість виготовляти зразки вогнетривів за заданими індивідуальними розмірами, використовувати верстат в лабораторних умовах, підвищити його продуктивність та покращити умови праці обслуговуючого персоналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Верстат для порізки вогнетривкої цегли, що містить абразивний круг, пересувну каретку з упорами та ходовий гвинт, який відрізняється тим, що він додатково містить низькообертовий реверсивний привод, виконаний у вигляді Г-подібної рами, яка має можливість переміщення в вертикальній площині, виконавчого механізму, встановленого на рамі з можливістю переміщення відносно неї, двоступеневої пасової передачі, леніксом якої виступає її проміжний шків, а ходовий гвинт має хвостовик знімних насадок, виконаних у вигляді штурвалу або шківа. 2 UA 82985 U 3 UA 82985 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
