Пристрій для завантажування вугільної шихти у камеру коксової печі

Номер патенту: 83048

Опубліковано: 10.06.2008

Автори: Бутко Євген Федорович, Тютюник Михайло Дмитрович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для завантажування вугільної шихти в камеру коксової печі, що містить змонтовані на порталі вуглезавантажувальної машини бункери для вугільної шихти, на нижніх частинах яких встановлені секторні затвори з приводами для їх керування, телескопічні патрубки, рухомі частини яких кінематично сполучені з приводами секторних затворів, і механізми для знімання і установки кришок завантажувальних люків печі, що включають головки захвата кришок, сполучені за допомогою телескопічних карданних валів з приводами, який відрізняється тим, що кожен бункер виконаний з двох частин, верхньої, жорстко закріпленої на порталі машини, і нижньої, шарнірно закріпленої на порталі машини і кінематично сполученої з приводом для її повороту у вертикальній площині, при цьому на нижній частині бункера закріплені привід секторного затвора і вертикальна рама, на якій встановлений привід механізму для знімання і установки кришок завантажувальних люків печі і шарнірно закріплені важільний паралелограм, який несе рухому частину телескопічного патрубка, і важіль, що несе головку захвата кришки, який кінематично сполучений з приводом механізму для знімання і установки кришок завантажувальних люків печі.

2. Пристрій за п. 1, який відрізняється тим, що привід для повороту нижньої частини бункера виконаний у вигляді гідроциліндра, корпус якого шарнірно закріплений на верхній частині бункера, а шток шарнірно сполучений з нижньою частиною бункера.

Текст

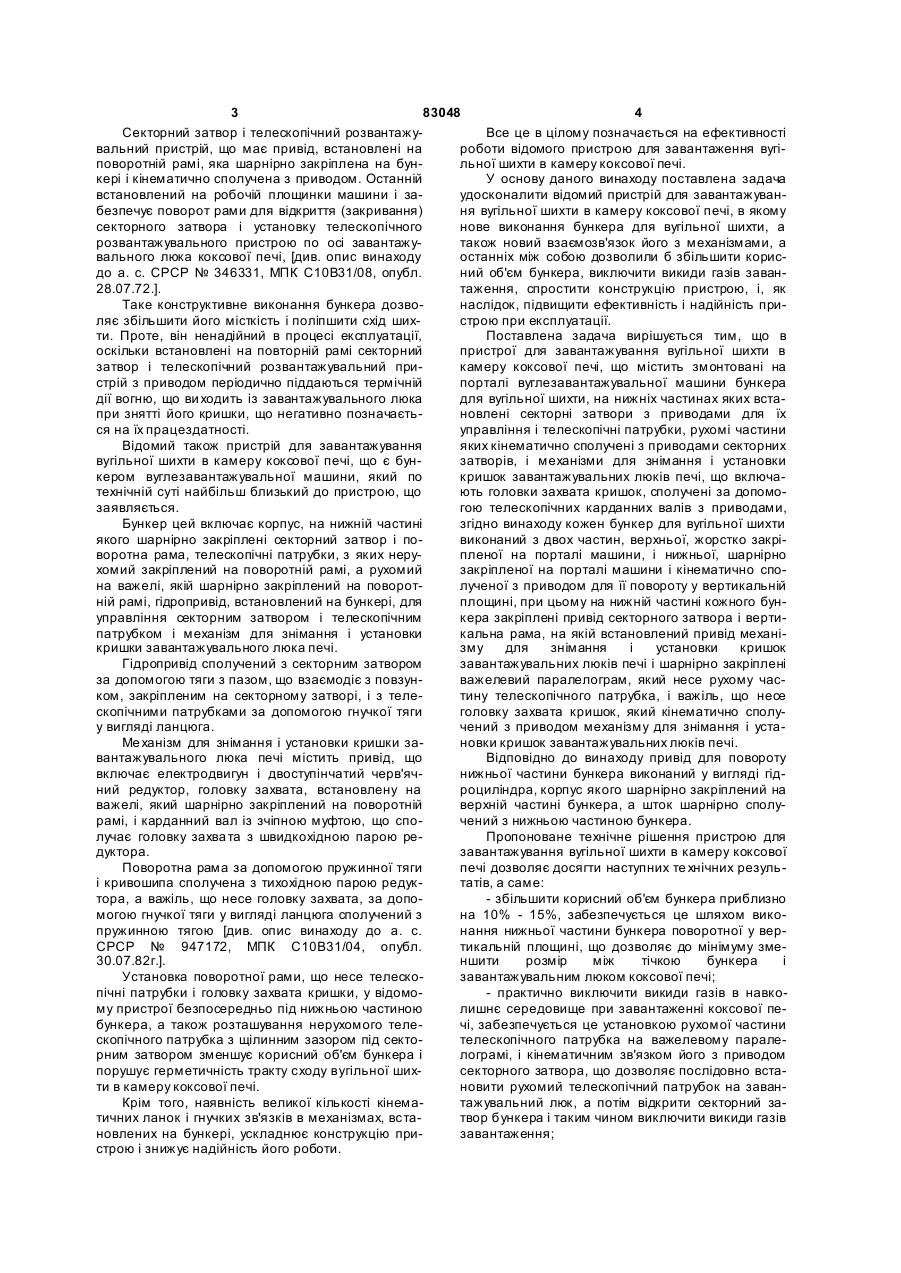

1. Пристрій для завантажування вугільної шихти в камеру коксової печі, що містить змонтовані на порталі вуглезавантажувальної машини бункери для вугільної шихти, на нижніх частинах яких встановлені секторні затвори з приводами для їх керування, телескопічні патрубки, рухомі частини яких кінематично сполучені з приводами секторних C2 2 (19) 1 3 83048 4 Секторний затвор і телескопічний розвантажуВсе це в цілому позначається на ефективності вальний пристрій, що має привід, встановлені на роботи відомого пристрою для завантаження вугіповоротній рамі, яка шарнірно закріплена на бунльної шихти в камеру коксової печі. кері і кінематично сполучена з приводом. Останній У основу даного винаходу поставлена задача встановлений на робочій площинки машини і заудосконалити відомий пристрій для завантажуванбезпечує поворот рами для відкриття (закривання) ня вугільної шихти в камеру коксової печі, в якому секторного затвора і установку телескопічного нове виконання бункера для вугільної шихти, а розвантажувального пристрою по осі завантажутакож новий взаємозв'язок його з механізмами, а вального люка коксової печі, [див. опис винаходу останніх між собою дозволили б збільшити корисдо а. с. СРСР № 346331, МПК С10В31/08, опубл. ний об'єм бункера, виключити викиди газів заван28.07.72.]. таження, спростити конструкцію пристрою, і, як Таке конструктивне виконання бункера дозвонаслідок, підвищити ефективність і надійність приляє збільшити його місткість і поліпшити схід шихстрою при експлуатації. ти. Проте, він ненадійний в процесі експлуатації, Поставлена задача вирішується тим, що в оскільки встановлені на повторній рамі секторний пристрої для завантажування вугільної шихти в затвор і телескопічний розвантажувальний прикамеру коксової печі, що містить змонтовані на стрій з приводом періодично піддаються термічній порталі вуглезавантажувальної машини бункера дії вогню, що ви ходить із завантажувального люка для вугільної шихти, на нижніх частинах яких встапри знятті його кришки, що негативно позначаєтьновлені секторні затвори з приводами для їх ся на їх працездатності. управління і телескопічні патрубки, рухомі частини Відомий також пристрій для завантажування яких кінематично сполучені з приводами секторних вугільної шихти в камеру коксової печі, що є бунзатворів, і механізми для знімання і установки кером вуглезавантажувальної машини, який по кришок завантажувальних люків печі, що включатехнічній суті найбільш близький до пристрою, що ють головки захвата кришок, сполучені за допомозаявляється. гою телескопічних карданних валів з приводами, Бункер цей включає корпус, на нижній частині згідно винаходу кожен бункер для вугільної шихти якого шарнірно закріплені секторний затвор і повиконаний з двох частин, верхньої, жорстко закріворотна рама, телескопічні патрубки, з яких нерупленої на порталі машини, і нижньої, шарнірно хомий закріплений на поворотній рамі, а рухомий закріпленої на порталі машини і кінематично спона важелі, якій шарнірно закріплений на поворотлученої з приводом для її повороту у вертикальній ній рамі, гідропривід, встановлений на бункері, для площині, при цьому на нижній частині кожного бунуправління секторним затвором і телескопічним кера закріплені привід секторного затвора і вертипатрубком і механізм для знімання і установки кальна рама, на якій встановлений привід механікришки завантажувального люка печі. зму для знімання і установки кришок Гідропривід сполучений з секторним затвором завантажувальних люків печі і шарнірно закріплені за допомогою тяги з пазом, що взаємодіє з повзунважелевий паралелограм, який несе рухому часком, закріпленим на секторному затворі, і з телетину телескопічного патрубка, і важіль, що несе скопічними патрубками за допомогою гнучкої тяги головку захвата кришок, який кінематично сполуу вигляді ланцюга. чений з приводом механізму для знімання і устаМе ханізм для знімання і установки кришки зановки кришок завантажувальних люків печі. вантажувального люка печі містить привід, що Відповідно до винаходу привід для повороту включає електродвигун і двоступінчатий черв'ячнижньої частини бункера виконаний у вигляді гідний редуктор, головку захвата, встановлену на роциліндра, корпус якого шарнірно закріплений на важелі, який шарнірно закріплений на поворотній верхній частині бункера, а шток шарнірно сполурамі, і карданний вал із зчіпною муфтою, що спочений з нижньою частиною бункера. лучає головку захва та з швидкохідною парою реПропонованетехнічне рішення пристрою для дуктора. завантажування вугільної шихти в камеру коксової Поворотна рама за допомогою пружинної тяги печі дозволяє досягти наступних те хнічних резульі кривошипа сполучена з тихохідною парою редуктатів, а саме: тора, а важіль, що несе головку захвата, за допо- збільшити корисний об'єм бункера приблизно могою гнучкої тяги у вигляді ланцюга сполучений з на 10% - 15%, забезпечується це шляхом викопружинною тягою [див. опис винаходу до а. с. нання нижньої частини бункера поворотної у верСРСР № 947172, МПК С10В31/04, опубл. тикальній площині, що дозволяє до мінімуму зме30.07.82г.]. ншити розмір між тічкою бункера і Установка поворотної рами, що несе телескозавантажувальним люком коксової печі; пічні патрубки і головку захвата кришки, у відомо- практично виключити викиди газів в навкому пристрої безпосередньо під нижньою частиною лишнє середовище при завантаженні коксової пебункера, а також розташування нерухомого телечі, забезпечується це установкою рухомої частини скопічного патрубка з щілинним зазором під сектотелескопічного патрубка на важелевому паралерним затвором зменшує корисний об'єм бункера і лограмі, і кінематичним зв'язком його з приводом порушує герметичність тракту сходу вугільної шихсекторного затвора, що дозволяє послідовно встати в камеру коксової печі. новити рухомий телескопічний патрубок на заванКрім того, наявність великої кількості кінематажувальний люк, а потім відкрити секторний затичних ланок і гнучких зв'язків в механізмах, встатвор бункера і таким чином виключити викиди газів новлених на бункері, ускладнює конструкцію призавантаження; строю і знижує надійність його роботи. 5 83048 6 - спростити конструкцію пристрою, забезпечуНерухомий телескопічний патрубок 16 (див. ється це раціональним розташуванням і взаємоФіг.3 і 4) закріплений на горловині 27 нижньої часзв'язком механізму знімання і установки кришки тини 6 бункера 2, а рухомий 17 (див.Фіг.1 і 2) за завантажувального люка печі, телескопічних патдопомогою підшипників 28 і 29 шарнірно встановрубків і секторного затвора на нижній поворотній лений на важелях 30 і 31, які шарнірно закріплені частині бункера, що дозволяє одним приводом на вертикальній рамі 19, утворюючи важелевий послідовно встановлювати вказані механізми для паралелограм, причому вільне плече важеля 30 виконання операції завантаження вугільної шихти забезпечене противагою 32 для часткового урівв камеру коксової печі. новаження маси рухомого телескопічного патрубка Все це в цілому підвищує ефективність і на17. Для опускання і підйому рухомого телескопічдійність пристрою в процесі його експлуатації. ного патрубка 17 (див. Фіг 3 і 4),останній має вісь Отже, кожна з нових істотних ознак винаходу, 33, яка встановлена в пазу 34 тяги 35, яка шарнірщо заявляється, сприяє, а вся їх сукупність забезно сполучена з штоком 23 гідроциліндра 21. печує досягнення необхідного технічного резульМе ханізм для знімання і установки кришки 18 тату і таким чином розв'язується поставлена задазавантажувального люка 3 (див. Фіг.1 і 2) містить ча. закріплений на вертикальній рамі 19 привід 36 у Далі суть винаходу повністю розкривається на вигляді редуктора з двома тихохідними валами 37 конкретному прикладі його виконання з посилані 38, головку 39 з захватом 40 кришки 18, корпус нями на креслення, що додаються, де: якої рухомо установлений на осі 41 двоплечого на Фіг.1. - зображений загальний вид пристрою важеля 42, шарнірно закріпленого на вертикальній для завантажування вугільної шихти в камеру кокрамі 19, телескопічний карданний вал 48, який сової печі в транспортному положенні, вигляд збосполучений з валом 37 приводу 36 і валом 44 гоку; ловки 39, і тягу 45, яка з одного боку шарнірно на Фіг.2 - те ж, в положенні при знятті кришки сполучена з кривошипом 46, встановленим на вазавантажувального люка коксової печі; лу 38 приводу 36, а з іншого боку має паз 47, що на Фіг.3 - те ж, при установці нижньої частини взаємодіє з віссю 48, закріпленої на двоплечому бункера над відкритим завантажувальним люком важелі 42. Останній на вільному плечі має протикоксової печі; вагу 49, що частково врівноважує масу головки 39. на Фіг.4 - те ж, в положенні завантаження вугіНа нижньому кінці валу 44 закріплена планшайба льної шихти в камеру коксової печі. 50, на якій за допомогою гнучких елементів 51 підПристрій для завантажування вугільної шихти вішений захват 40 кришки 18 завантажувального в камеру коксової печі (див. Фіг.1) містить змонтолюка 3 коксової печі. вані на порталі 1 вуглезавантажувальної машини Крім того, пристрій забезпечений засобами (на кресленні не показана) бункера 2 для вугільної управління - командоапаратом, контролюючим шихти, кількість яких відповідає числу завантажуположенням кривошипа 46 на приводі 36, і датчивальних люків 3, встановлених в перекритті 4 каками положення штоків 12 і 23 відповідних гідромери коксової печі (на кресленні не показана). циліндрів 8 і 21 (вказана апаратура на кресленнях Кожен бункер 2 виконаний з двох частин верхне показана). ньої 5, яка жорстко закріплена на порталі 1 машиПристрій працює таким чином. ни, і нижньої 6, яка за допомогою підшипникових У транспортному положенні бункера 2 привузлів 7 шарнірно закріплена на порталі 1 машини строю розташовані, як показано на Фіг.1, тобто з можливістю повороту у вертикальній площині. нижня частина 6 бункера 2 повернена управо, при Для повороту нижньої частини 6 бункера 2 прицьому головка 39 з захватом 40 механізму розтастрій забезпечено приводом, виконаним у вигляді шована над кришкою 18 завантажувального люка гідроциліндра 8. Корпус 9 останнього за допомо3, секторний затвор 15 закриває горловину 27 нигою осі 10, встановленої на кронштейні 11, шарніжньої частини 6 бункера 2, а рухомий телескопічрно закріплений на верхній частиш 5 бункера 2, а ний патрубок 17 знаходиться у верхньому полойого шток 12 за допомогою осі 13, встановленої на женні. кронштейні 14, шарнірно сполучений з нижньою Для завантаження вугільної шихти , що знахочастиною 6 бункера 2. диться в бункерах 2, в камеру коксової печі (на Нижня частина 6 кожного бункера 2 (див. Фіг.3 кресленні не показана) пристрій послідовно викоі 4) забезпечена секторним затвором 15, нерухонує наступні операції. мим 16 і рухомим 17 телескопічними патрубками, Знімання кришок 18 із завантажувальних люків механізмом для знімання і установки кришки 18 3. Для цього (див. Фіг.2) включають привід 36 мезавантажувального люка 3 коксової печі і жорстко ханізму, який надає обертання валам 37 і 38. При закріпленою вертикальною рамою 19. цьому вал 37 за допомогою телескопічного карСекторний затвор 15 (див. Фіг.3 і 4) за допомоданного валу 43 надає обертання захвату 40, а гою підшипникових вузлів 20 шарнірно закріплений вал 38, повертаючи кривошип 46 в нижнє полона нижній частині 6 бункера 2 і забезпечений приження, опускає тягу 45 вниз. При цьому важіль 42 водом для його відкриття і закривання, який викопід дією сили тяжіння головки 39 і захвата 40 опуснаний у вигляді гідроциліндра 21. Корпус 22 кається вниз і встановлює на кришку 18 захват 40, останнього шарнірно закріплений на осі 13 кронякий захоплює кришку 18 і здійснює її обертання в штейна 14, а його шток 23 за допомогою паза 24 гнізді завантажувального люка 3, здійснюючи, тана його кінці встановлений на осі 25 кронштейна ким чином, зрив кришки 18. Одночасно вал 38 по26 секторного затвора 15. вертає кривошип 46 в нижнє положення, при цьому тяга 45 продовжує опускатися вниз, ковзаючи 7 83048 8 пазом 47 по осі 48. Надалі при повороті кривошипа ється на завантажувальному люку 3. При подаль46 у вер хнє положення, тяга 45 переміщається шому р усі штока 23 паз 34 ковзає по осі 33, а паз вгору і, захоплюючи пазом 47 вісь 48, повертає 24 ковзає до упору у вісь 25 секторного затвора 15 важіль 41 з головкою 39 і знятою кришкою 18 в і повертає останній. При повороті секторного затранспортне положення. При досягненні кривошитвора 15 горловина 27 відкривається і через неї і пом 46 верхнього положення командоапарат (на рухомий телескопічний патрубок 17 вугільна шихкресленні не показаний) відключає привід 36 мета, що знаходиться в бункері 2, висипається в каханізму і дає команду на включення гідроциліндра меру коксової печі (на кресленні не показана). 8. Після закінчення завантажування вугільної При включенні гідроциліндра 8, шток 12, вплишихти в коксову піч включають в зворотній посліваючи на вісь 13, повертає нижню частину 6 бундовності приводи 21, 8 і 36 пристрою, які, відповідкера 2 вліво і встановлює її по осі завантажувально, повертаючи секторний затвор 15, закривають ного люка 3 (див. Фіг.3). горловину 27, піднімають рухомий телескопічний Потім послідовно встановлюють рухомий тепатрубок 17, повертають нижню частину 6 бункера лескопічний патрубок 17 на відкритий завантажу2 в транспортне положення і закривають завантавальний люк 3 і відкривають секторний затвор 15 жувальний люк 3 кришкою 18. (див. фіг.4). Для цього включають гідроциліндр 21, Після цього вуглезавантажувальну машину шток 23 якого, переміщаючись вниз, переміщає переміщають до вугільної башти (на кресленні не також тягу 35, при цьому рухомий телескопічний показана) для заповнення бункерів 2 вугільною патрубок 17, вісь 33 якого розташована в кінці паза шихтою, а потім машину переміщають до чергової 34, під дією власної ваги, повернувши важелі 30 і завантажуваної коксової печі і цикл роботи при31, плавно опускається вниз і щільно встановлюстрою повторюється. 9 83048 10 11 Комп’ютерна в ерстка М. Мацело 83048 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for charging of coal charge into chamber of coke oven

Автори англійською

Butko Yevhen Fedorovych, Tiutiunyk Mykhailo Dmytrovych

Назва патенту російською

Устройство для загрузки угольной шихты в камеру коксовой печи

Автори російською

Бутко Евгений Федорович, Тютюнык Михаил Дмитриевич

МПК / Мітки

МПК: C10B 31/00

Мітки: завантажування, шихти, пристрій, коксової, вугільної, печі, камеру
