Завантажувальний пристрій

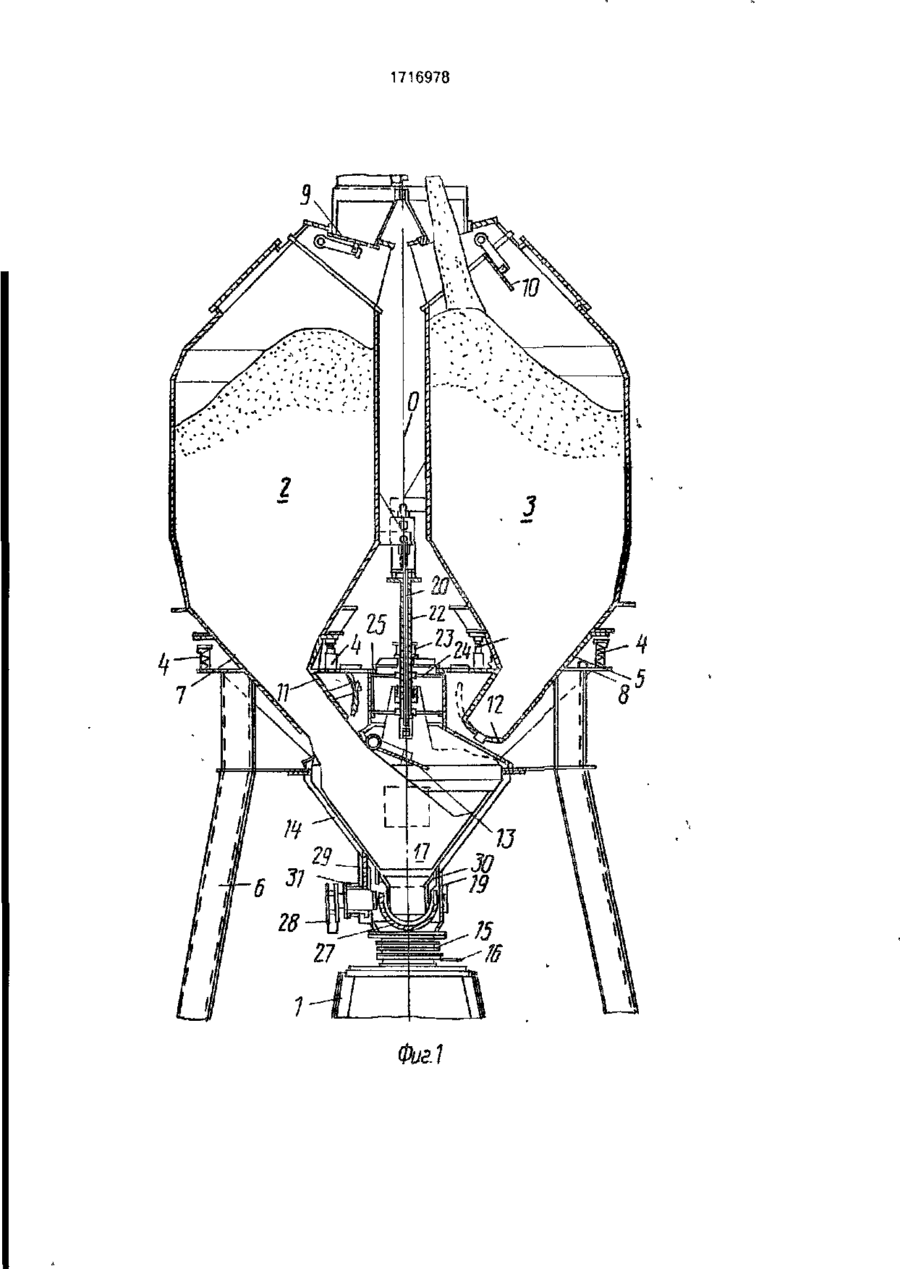

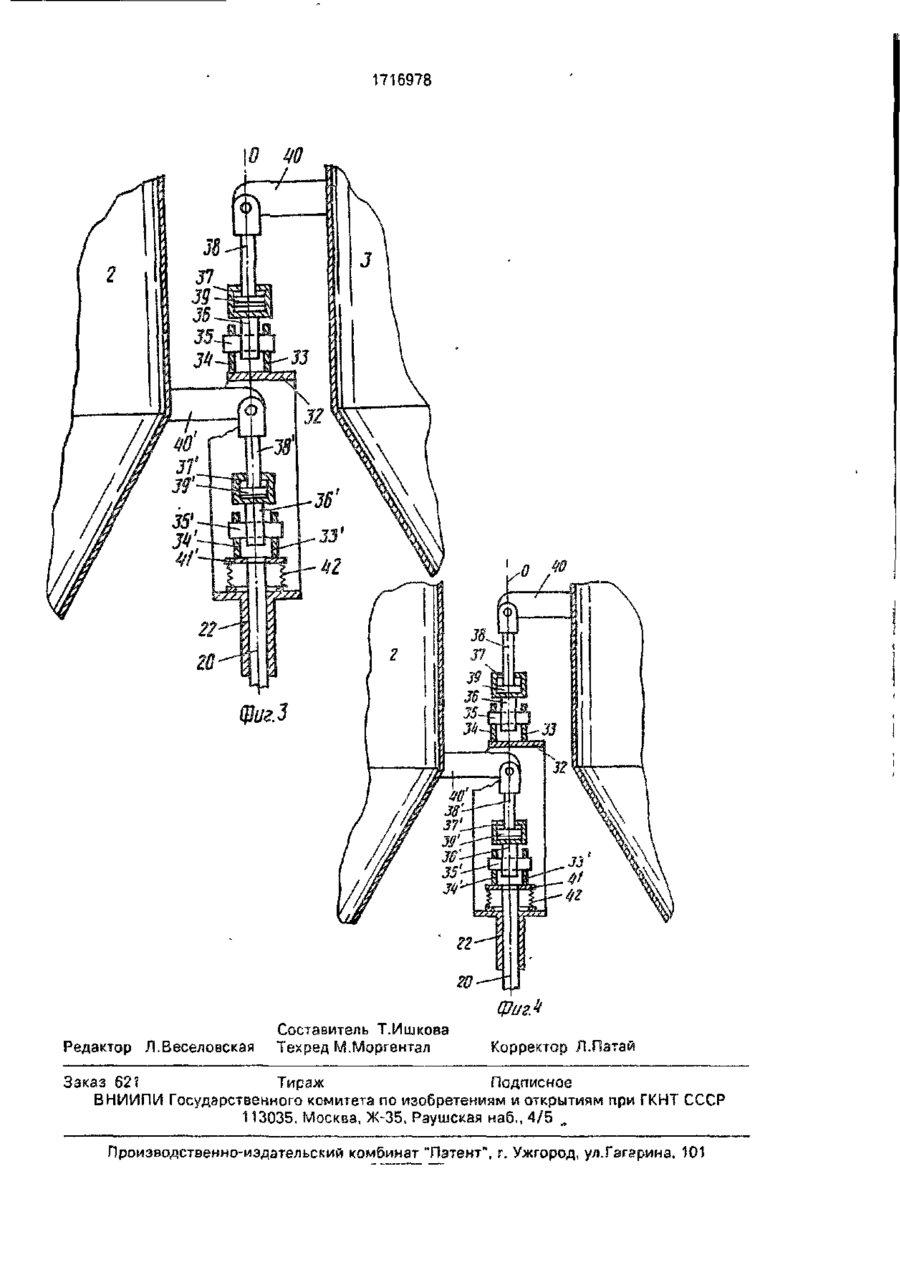

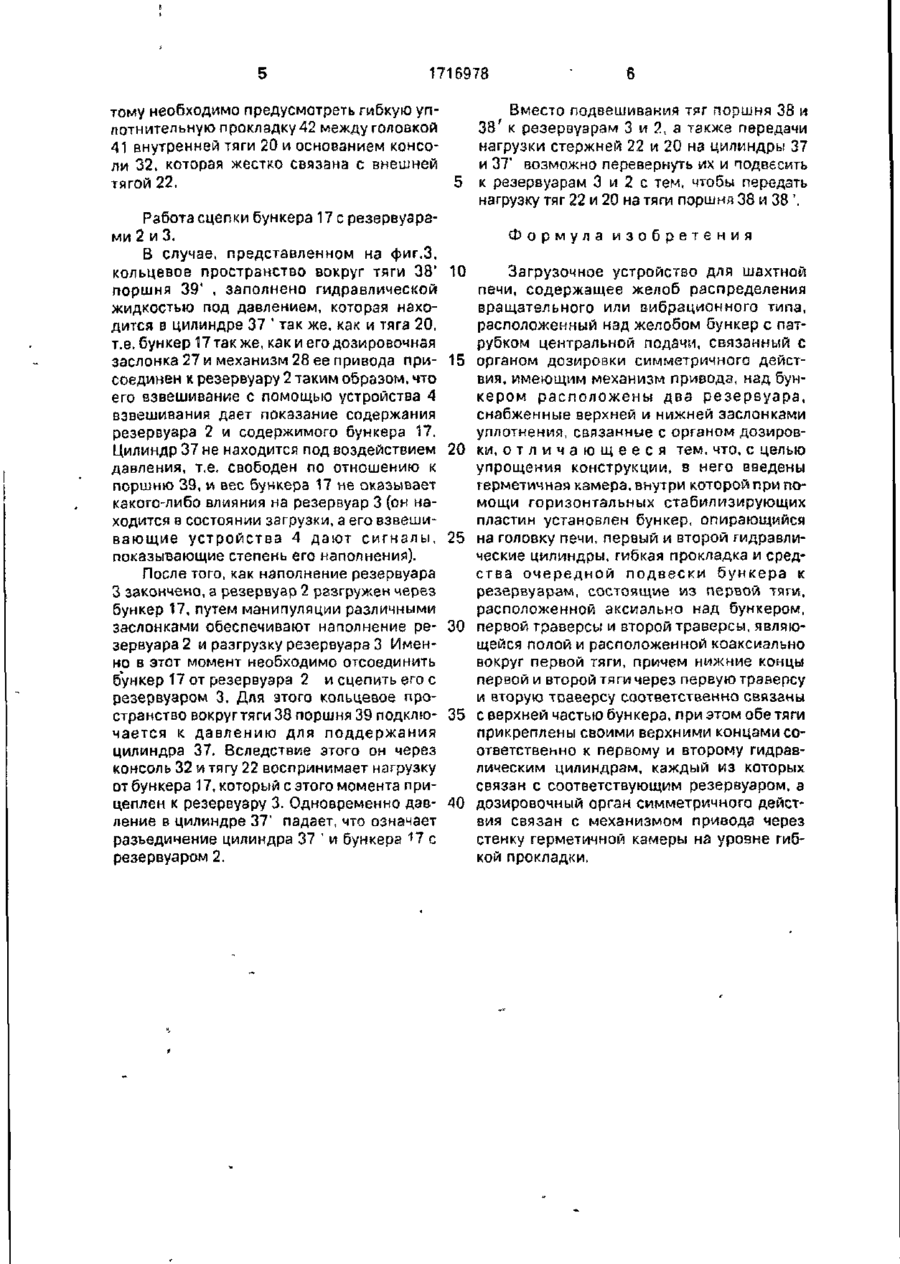

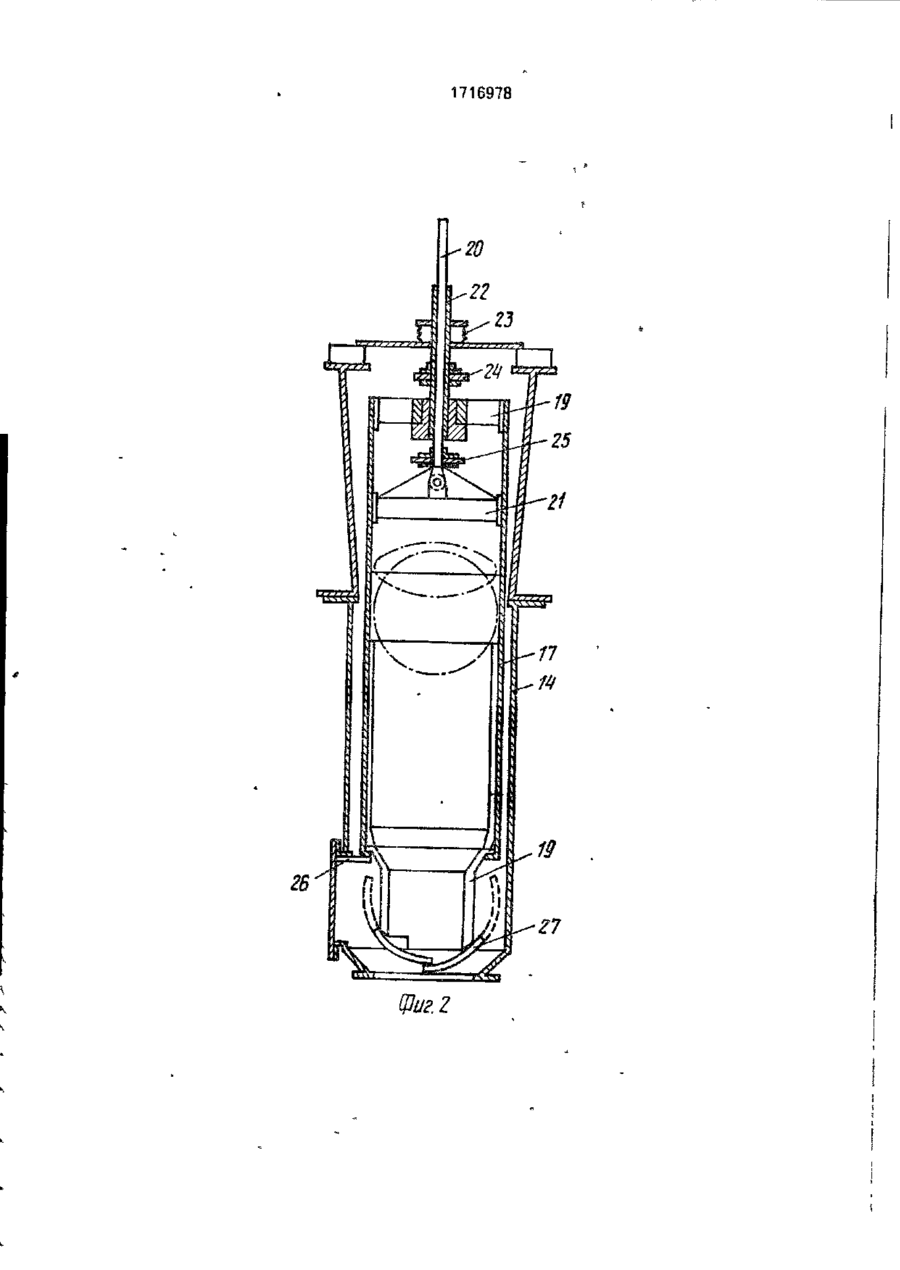

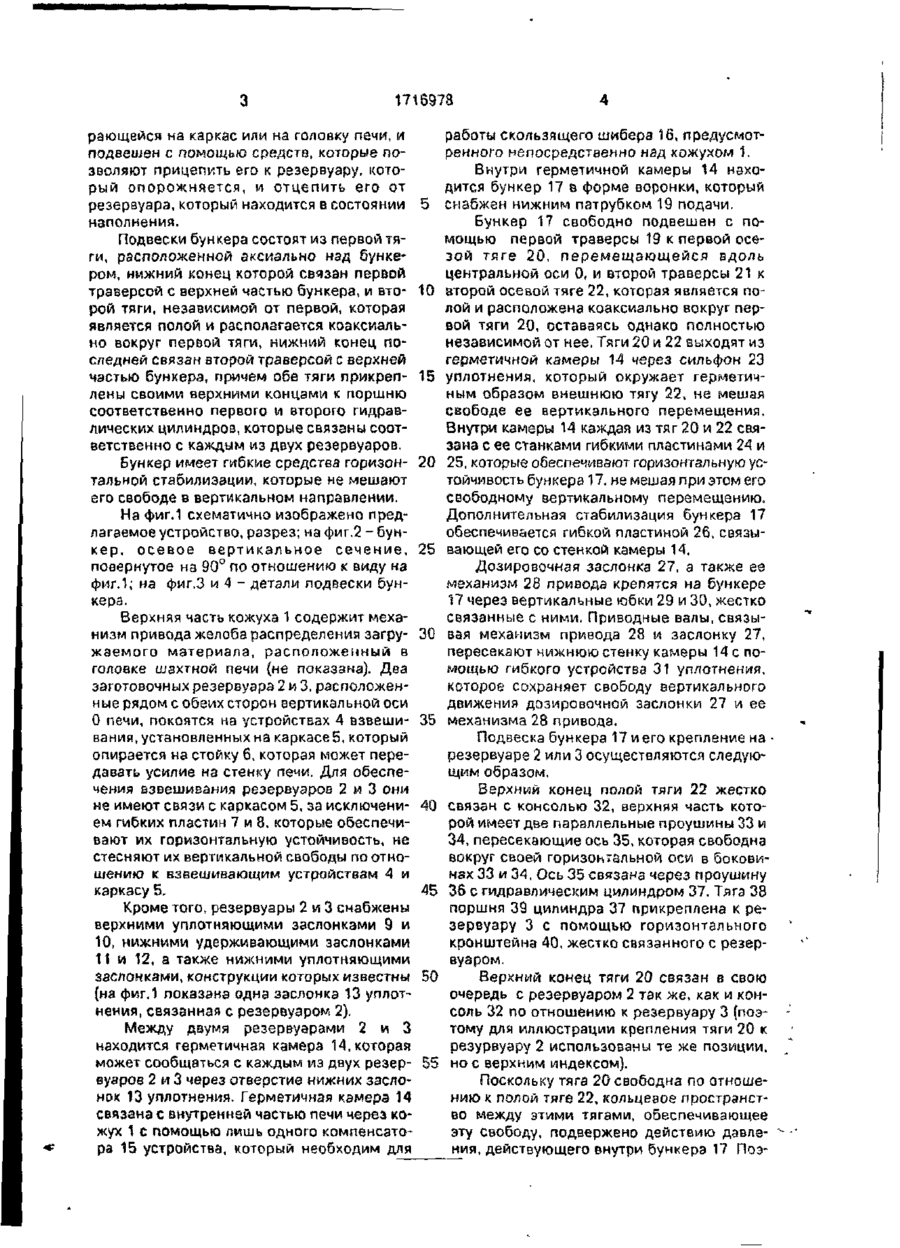

Изобретение относится к загрузочным устройствам для шахтной печи Загрузочное устройство для шахтной печи содержит желоб распределения, расположенный над ним бункер 17 с патрубком 19 центральной подачи, связанный с органом дозировки симметричного действия, имеющим механизм привода 28 Над бункером 17 расположены два резервуара 2, 3, снабженные верхними 9, 10 и нижними 11, 12 заслонками, связанными с органом дозировки. Внутри герметичной камеры 14 при помощи горизонтальных стабилизирующих пластин 24,25устаноалены бункер 17, спирающийся на головку печи, первый и второй гидравлические цилиндры и средства поочередной подвески бункера 17, резервуаров 2, 3 4 ил Изобретение относится к загрузочному устройству для шахтной печи Известно устройство, при работе которого сначала открывают дозировочную заслонку одного из резервуаров для обеспечения подачи некоторого количества материала, достаточного для формирования заграждения из материала над патрубком подачи бункера, а дозировочную заслонку бункера открывают лишь после формирования этого заграждения Для контроля формирования этого заграждения и для того, чтобы иметь уверенность, что оно продолжается на протяжении всей фазы загрузки, раздельно и на протяжении всего времени загрузки взвешивают как бункер так и резервуар, который с ним сообщается, и вырабатывают сигналы, представляющие соответственно содержание бункера содержание резервуара и сумму этих величин Формирование загражденияиз материала в бункере необходимо длй>Й$еспечения аертикального и центрального падения загружаемого материала на жепоЬ и устранения таким образом горизонтальной и наклонной составляющих, вызываемых скольжением материала вдоль наклонных стенок бункера Необходимость раздельного взвешивания бункера и резервуара усложняет взвешивание и систему обработки сигналов, выдаваемых устройствами взвешивания Кроме того, необходимо предусмотреть несколько секций с компенсаторами для гибкого соединения. Однако такие компенсаторы представляют собой наиболее уязвимые места, что снижает надежность устройства Цель изобретения - упрощение конструкции. Предлагаемое устройство характеризуется тем, что с точки зрения статики бункер не зависит от головки печи, поскольку он находится внутри герметичной камеры опи о М 1716973 рающейся на каркас или на головку печи, и подвешен с помощью средств, которые позволяют прицепить его к резервуару, который опорожняется, и отцепить его от резервуара, который находится в состоянии наполнения. Подвески бункера состоят из первой тяги, расположенной аксиально над бункером, нижний конец которой связан первой траверсой с верхней частью бункера, и второй тяги, независимой от первой, которая является полой и располагается коаксиально вокруг первой тяги, нижний конец последней связан второй траверсой с верхней частью бункера, причем обе тяги прикреплены своими верхними концами к поршню соответственно первого и второго гидравлических цилиндров, которые связаны соответственно с каждым из двух резервуаров. Бункер имеет гибкие средства горизонтальной стабилизации, которые не мешают его свободе в вертикальном направлении. 5 10 15 20 На фиг.1 схематично изображено предлагаемое устройство, разрез; на фиг.2 - бункер, осевое вертикальное сечение, 25 повернутое на 90° по отношению к виду на фиг.1; на фиг.З и 4 - детали подвески бункера. Верхняя часть кожуха 1 содержит механизм привода желоба распределения загру- 30 жаемого материала, расположенный в голоаке шахтной печи (не показана). Два заготовочных резервуара 2 и 3, расположенные рядом с обеих сторон вертикальной оси 0 печи, покоятся на устройствах 4 взвеши- 35 вания, установленных на каркасе 5, который опирается на стойку 6, которая может передавать усилие на стенку печи. Для обеспечения взвешивания резервуаров 2 и 3 они не имеют связи с каркасом 5, за исключени- 40 ем гибких пластин 7 и 8, которые обеспечивают их горизонтальную устойчивость, не стесняют их вертикальной свободы по отношению к взвешивающим устройствам 4 и каркасу 5. 45 Кроме того, резервуары 2 и 3 снабжены верхними уплотняющими заслонками 9 и 10, нижними удерживающими заслонками 11 и 12, а также нижними уплотняющими заслонками, конструкции которых известны 50 (на фиг.1 показана одна заслонка 13 уплотнения, связанная с резервуаром 2). Между двумя резервуарами 2 и 3 находится герметичная камера 14, которая может сообщаться с каждым из двух резер- 55 вуаров 2 и 3 через отверстие нижних заслонок 13 уплотнения. Герметичная камера 14 связана с внутренней частью печи через кожух 1 с помощью лишь одного компенсатора 15 устройства, который необходим для работы скользящего шибера 16, предусмотренного непосредственно над кожухом 1. Внутри герметичной камеры 14 находится бункер 17 в форме воронки, который снабжен нижним патрубком 19 подачи. Бункер 17 свободно подвешен с помощью первой траверсы 19 к первой осезой тяге 20, перемещающейся вдоль центральной оси 0, и второй траверсы 21 к второй осевой тяге 22, которая является полой и расположена коаксиально вокруг первой тяги 20, оставаясь однако полностью независимой от нее. Тяги 20 и 22 выходят из герметичной камеры 14 через сильфон 23 уплотнения, который окружает герметичным образом внешнюю тягу 22, не мешая свободе ее вертикального перемещения. Внутри камеры 14 каждая из тяг 20 и 22 связана с ее станками гибкими пластинами 24 и 25, которые обеспечивают горизонтальную устойчивость бункера 17, не мешая при этом его свободному вертикальному перемещению. Дополнительная стабилизация бункера 17 обеспечивается гибкой пластиной 26, связывающей его со стенкой камеры 14. Дозировочная заслонка 27, а также ее механизм 28 привода крепятся на бункере 17 через вертикальные юбки 29 и 30, жестко связанные с ними. Приводные валы, связывая механизм привода 28 и заслонку 27, пересекают нижнюю стенку камеры 14 с помощью гибкого устройства 31 уплотнения, которое сохраняет свободу вертикального движения дозировочной заслонки 27 и ее механизма 28 привода. Подвеска бункера 17 иего крепление на резервуаре 2 или 3 осуществляются следующим образом. Верхний конец полой тяги 22 жестко связан с консолью 32, верхняя часть которой имеет две параллельные проушины 33 и 34, пересекающие ось 35, которая свободна вокруг своей горизонтальной оси в боковинах 33 и 34, Ось 35 связана через проушину 36 с гидравлическим цилиндром 37. Тягз 38 поршня 39 цилиндра 37 прикреплена к резервуару 3 с помощью горизонтального кронштейна 40, жестко связанного с резервуаром. Верхний конец тяги 20 связан в свою очередь с резервуаром 2 так же, как и консоль 32 по отношению к резервуару 3 {поэтому для иллюстрации крепления тяги 20 к резурвуару 2 использованы те же позиции, но с верхним индексом). Поскольку тяга 20 свободна по отношению к полой тяге 22, кольцевое пространство между этими тягами, обеспечивающее эту свободу, подвержено действию давления, действующего внутри бункера 17 Поэ 1716978 тому необходимо предусмотреть гибкую упВместо подвешивания тяг поршня 38 и лотнительную прокладку 42 между головкой 38' к резервуарам 3 и 2, а также передачи 41 внутренней тяги 20 и основанием консонагрузки стержней 22 и 20 на цилиндры 37 ли 32, которая жестко связана с внешней и 37' возможно перевернуть их и подвесить тягой 22. 5 к резервуарам 3 и 2 с тем, чтобы передать нагрузку тяг 22 и 20 на тяги поршня 38 и 38 '. Работа сцепки бункера 17 с резервуараФормула изобретения ми 2 и 3. В случае, представленном на фиг.З, кольцевое пространство вокруг тяги 38' 10 Загрузочное устройство для шахтной поршня 39* , заполнено гидравлической печи, содержащее желоб распределения жидкостью под давлением, которая наховращательного или вибрационного типа, дится в цилиндре 37 ' так же, как и тяга 20, расположенный над желобом бункер с патт.е. бункер 17 так же, как и его дозировочная рубком центральной подачи, связанный с заслонка 27 и механизм 28 ее привода при- 15 органом дозировки симметричного дейстсоединен к резервуару 2 таким образом, что вия, имеющим механизм привода, над бунего взвешивание с помощью устройства 4 кером расположены два резервуара, взвешивания дает показание содержания снабженные верхней и нижней заслонками резервуара 2 и содержимого бункера 17. уплотнения, связанные с органом дозировЦилиндр 37 не находится под воздействием 20 ки, о т л и ч а ю щ е е с я тем, что, с целью давления, т.е. свободен по отношению к упрощения конструкции, в него введены поршню 39, и вес бункера 17 не оказывает герметичная камера, внутри которой при покакого-либо влияния на резервуар 3 (он намощи горизонтальных стабилизирующих ходится в состоянии загрузки, а его взвешипластин установлен бункер, опирающийся вающие устройства 4 дают сигналы, 25 на головку печи, первый и второй гидравлипоказывающие степень его наполнения). ческие цилиндры, гибкая прокладка и средства очередной подвески бункера к После того, как наполнение резервуара резервуарам, состоящие из первой тяги, 3 закончено, а резервуар 2 разгружен через расположенной аксиально над бункером, бункер 17, путем манипуляции различными первой траверсы и второй траверсы, являюзаслонками обеспечивают наполнение ре- 30 щейся полой и расположенной коаксиально зервуара2 и разгрузку резервуара 3 Именвокруг первой тяги, причем нижние концы но в этот момент необходимо отсоединить первой и второй тяги через первую траверсу б'ункер 17 от резервуара 2 и сцепить его с и вторую тоаверсу соответственно связаны резервуаром 3. Для этого кольцевое прос верхней частью бункера, при этом обе тяги странство вокругтяги 38 поршня 39 подклю- 35 прикреплены своими верхними концами сочается к давлению для поддержания ответственно к первому и второму гидравцилиндра 37. Вследствие этого он через лическим цилиндрам, каждый из которых консоль 32 и тягу 22 воспринимает нагрузку связан с соответствующим резервуаром, а от бункера 17, который с этого момента придозировочный орган симметричного дейстцеплен к резервуару 3. Одновременно дав- 40 вия связан с механизмом привода через ление в цилиндре 37" падает, что означает стенку герметичной камеры на уровне гибразьединение цилиндра 37 ' и бункера 17 с кой прокладки. резервуаром 2. 1716978 1716978 1716978 Редактор Л.Веселовская Составитель Т.Ишкова Техред ГуШоргентал фиг! Корректор Д.Пзтай Заказ 62 "\ Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 „ Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
