Побутовий холодильник

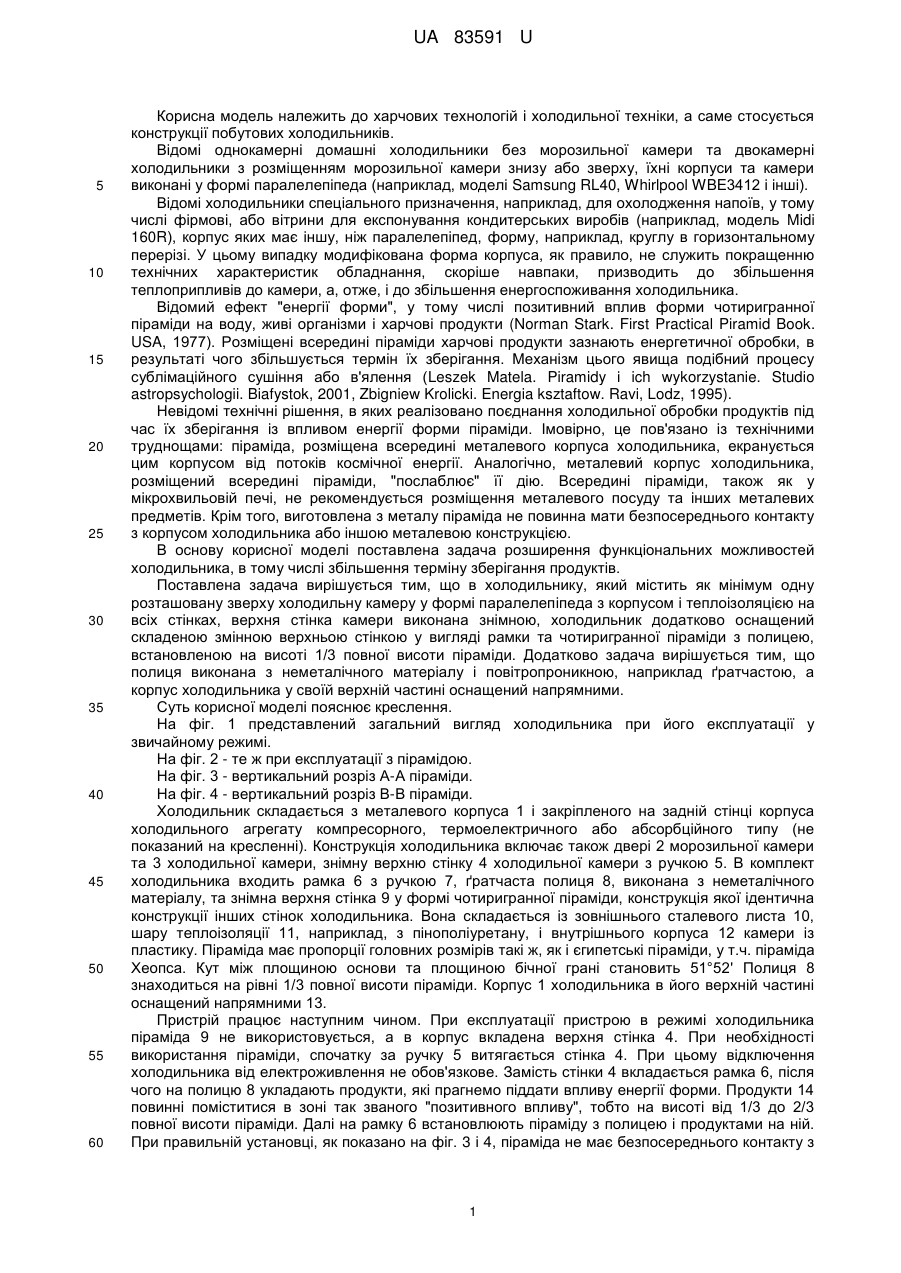

Реферат: Побутовий холодильник містить як мінімум одну розташовану зверху холодильну камеру у формі паралелепіпеда з корпусом і теплоізоляцією на всіх стінках. Верхня стінка камери виконана знімною. Холодильник додатково оснащений складеною змінною верхньою стінкою у вигляді рамки та чотиригранної піраміди з полицею, встановленою на висоті 1/3 повної висоти піраміди. UA 83591 U (54) ПОБУТОВИЙ ХОЛОДИЛЬНИК UA 83591 U UA 83591 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчових технологій і холодильної техніки, а саме стосується конструкції побутових холодильників. Відомі однокамерні домашні холодильники без морозильної камери та двокамерні холодильники з розміщенням морозильної камери знизу або зверху, їхні корпуси та камери виконані у формі паралелепіпеда (наприклад, моделі Samsung RL40, Whirlpool WBE3412 і інші). Відомі холодильники спеціального призначення, наприклад, для охолодження напоїв, у тому числі фірмові, або вітрини для експонування кондитерських виробів (наприклад, модель Midi 160R), корпус яких має іншу, ніж паралелепіпед, форму, наприклад, круглу в горизонтальному перерізі. У цьому випадку модифікована форма корпуса, як правило, не служить покращенню технічних характеристик обладнання, скоріше навпаки, призводить до збільшення теплоприпливів до камери, а, отже, і до збільшення енергоспоживання холодильника. Відомий ефект "енергії форми", у тому числі позитивний вплив форми чотиригранної піраміди на воду, живі організми і харчові продукти (Norman Stark. First Practical Piramid Book. USA, 1977). Розміщені всередині піраміди харчові продукти зазнають енергетичної обробки, в результаті чого збільшується термін їх зберігання. Механізм цього явища подібний процесу сублімаційного сушіння або в'ялення (Leszek Matela. Piramidy і ich wykorzystanie. Studio astropsychologii. Biafystok, 2001, Zbigniew Krolicki. Energia ksztaftow. Ravi, Lodz, 1995). Невідомі технічні рішення, в яких реалізовано поєднання холодильної обробки продуктів під час їх зберігання із впливом енергії форми піраміди. Імовірно, це пов'язано із технічними труднощами: піраміда, розміщена всередині металевого корпуса холодильника, екранується цим корпусом від потоків космічної енергії. Аналогічно, металевий корпус холодильника, розміщений всередині піраміди, "послаблює" її дію. Всередині піраміди, також як у мікрохвильовій печі, не рекомендується розміщення металевого посуду та інших металевих предметів. Крім того, виготовлена з металу піраміда не повинна мати безпосереднього контакту з корпусом холодильника або іншою металевою конструкцією. В основу корисної моделі поставлена задача розширення функціональних можливостей холодильника, в тому числі збільшення терміну зберігання продуктів. Поставлена задача вирішується тим, що в холодильнику, який містить як мінімум одну розташовану зверху холодильну камеру у формі паралелепіпеда з корпусом і теплоізоляцією на всіх стінках, верхня стінка камери виконана знімною, холодильник додатково оснащений складеною змінною верхньою стінкою у вигляді рамки та чотиригранної піраміди з полицею, встановленою на висоті 1/3 повної висоти піраміди. Додатково задача вирішується тим, що полиця виконана з неметалічного матеріалу і повітропроникною, наприклад ґратчастою, а корпус холодильника у своїй верхній частині оснащений напрямними. Суть корисної моделі пояснює креслення. На фіг. 1 представлений загальний вигляд холодильника при його експлуатації у звичайному режимі. На фіг. 2 - те ж при експлуатації з пірамідою. На фіг. 3 - вертикальний розріз А-А піраміди. На фіг. 4 - вертикальний розріз В-В піраміди. Холодильник складається з металевого корпуса 1 і закріпленого на задній стінці корпуса холодильного агрегату компресорного, термоелектричного або абсорбційного типу (не показаний на кресленні). Конструкція холодильника включає також двері 2 морозильної камери та 3 холодильної камери, знімну верхню стінку 4 холодильної камери з ручкою 5. В комплект холодильника входить рамка 6 з ручкою 7, ґратчаста полиця 8, виконана з неметалічного матеріалу, та знімна верхня стінка 9 у формі чотиригранної піраміди, конструкція якої ідентична конструкції інших стінок холодильника. Вона складається із зовнішнього сталевого листа 10, шару теплоізоляції 11, наприклад, з пінополіуретану, і внутрішнього корпуса 12 камери із пластику. Піраміда має пропорції головних розмірів такі ж, як і єгипетські піраміди, у т.ч. піраміда Хеопса. Кут між площиною основи та площиною бічної грані становить 51°52' Полиця 8 знаходиться на рівні 1/3 повної висоти піраміди. Корпус 1 холодильника в його верхній частині оснащений напрямними 13. Пристрій працює наступним чином. При експлуатації пристрою в режимі холодильника піраміда 9 не використовується, а в корпус вкладена верхня стінка 4. При необхідності використання піраміди, спочатку за ручку 5 витягається стінка 4. При цьому відключення холодильника від електроживлення не обов'язкове. Замість стінки 4 вкладається рамка 6, після чого на полицю 8 укладають продукти, які прагнемо піддати впливу енергії форми. Продукти 14 повинні поміститися в зоні так званого "позитивного впливу", тобто на висоті від 1/3 до 2/3 повної висоти піраміди. Далі на рамку 6 встановлюють піраміду з полицею і продуктами на ній. При правильній установці, як показано на фіг. 3 і 4, піраміда не має безпосереднього контакту з 1 UA 83591 U 5 10 15 20 корпусом і напрямними 13. Для цього рамка 6 по контуру має відповідні заглиблення. Завдяки тому, що полиця 8 пропускає повітря, після встановлення піраміди через 15-20 хвилин у просторі під нею встановлюється температура, близька до температури у верхній частині холодильної камери (при відсутності вентилятора в останній температура в піраміді буде на кілька градусів вища). В ефекті має місце спільний вплив холоду та форми, завдяки чому можна отримати максимально можливе збільшення терміну зберігання продуктів при збереженні їх смакових якостей. Повернення в режим звичайного холодильника здійснюється у зворотній послідовності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Побутовий холодильник, що містить як мінімум одну розташовану зверху холодильну камеру у формі паралелепіпеда з корпусом і теплоізоляцією на всіх стінках, який відрізняється тим, що верхня стінка камери виконана знімною, холодильник додатково оснащений складеною змінною верхньою стінкою у вигляді рамки та чотиригранної піраміди з полицею, встановленою на висоті 1/3 повної висоти піраміди. 2. Побутовий холодильник за п. 1, який відрізняється тим, що полиця виконана з неметалічного матеріалу і повітропроникною, наприклад ґратчастою. 3. Побутовий холодильник за п. 1, який відрізняється тим, що корпус холодильника у своїй верхній частині оснащений напрямними. 2 UA 83591 U 3 UA 83591 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
