Пальник

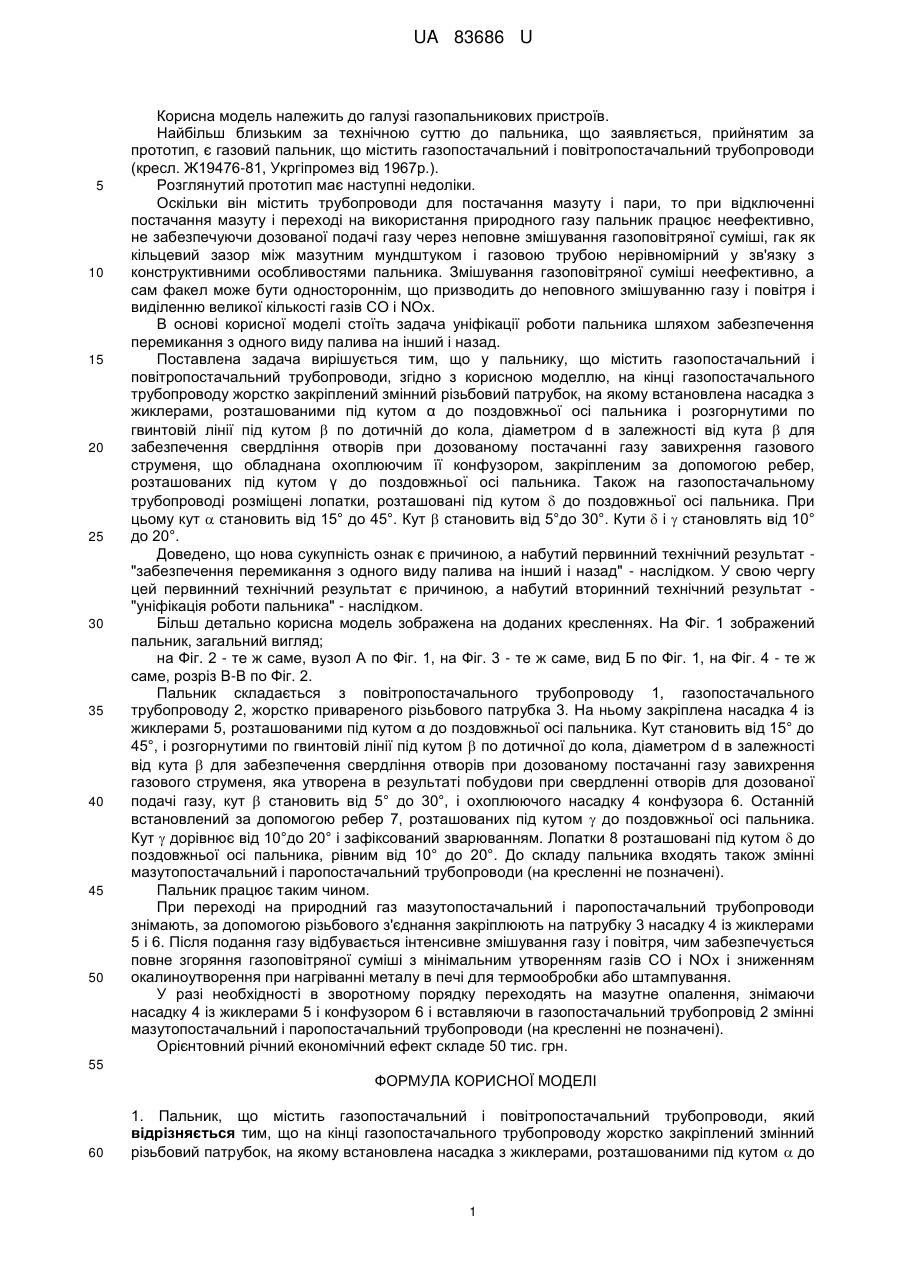

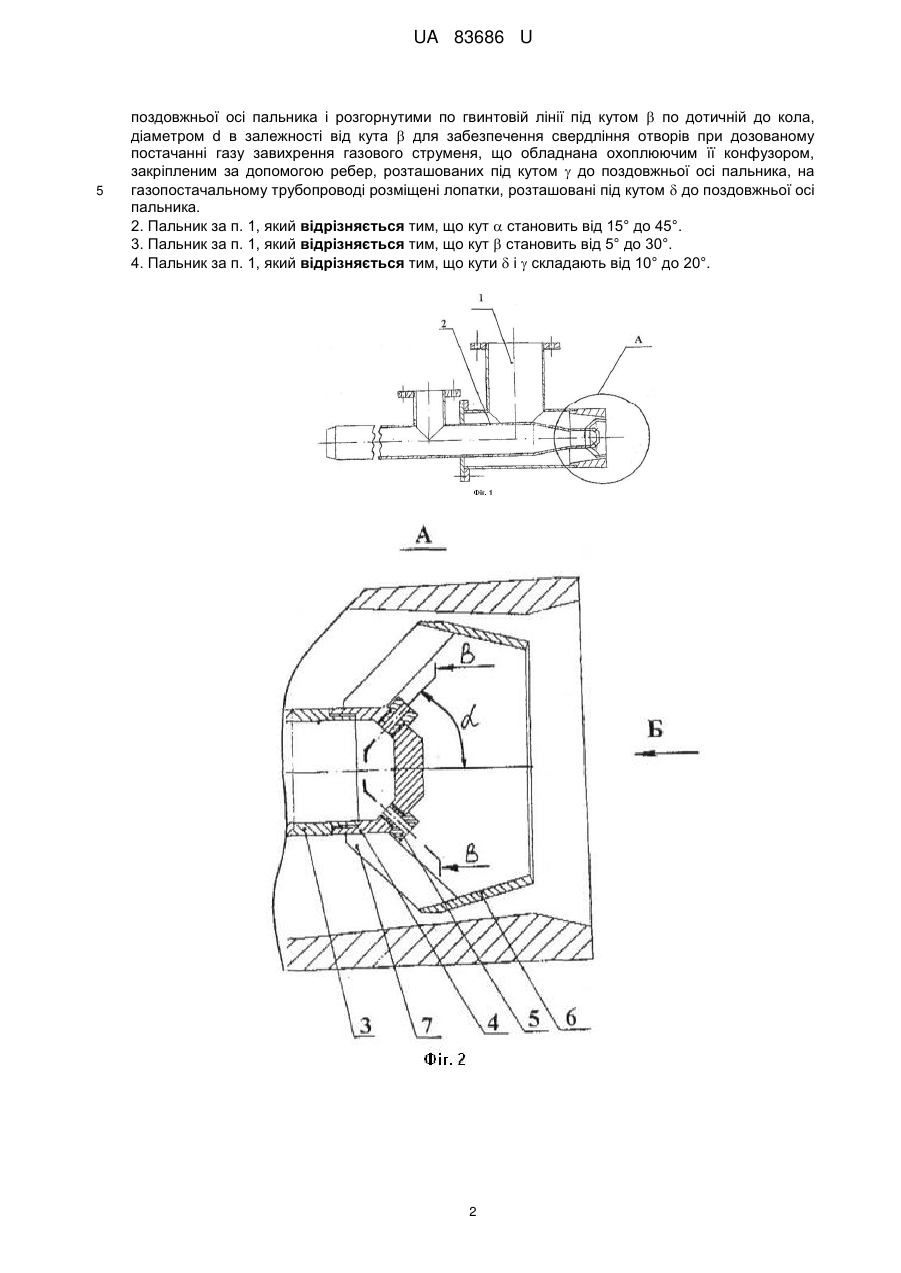

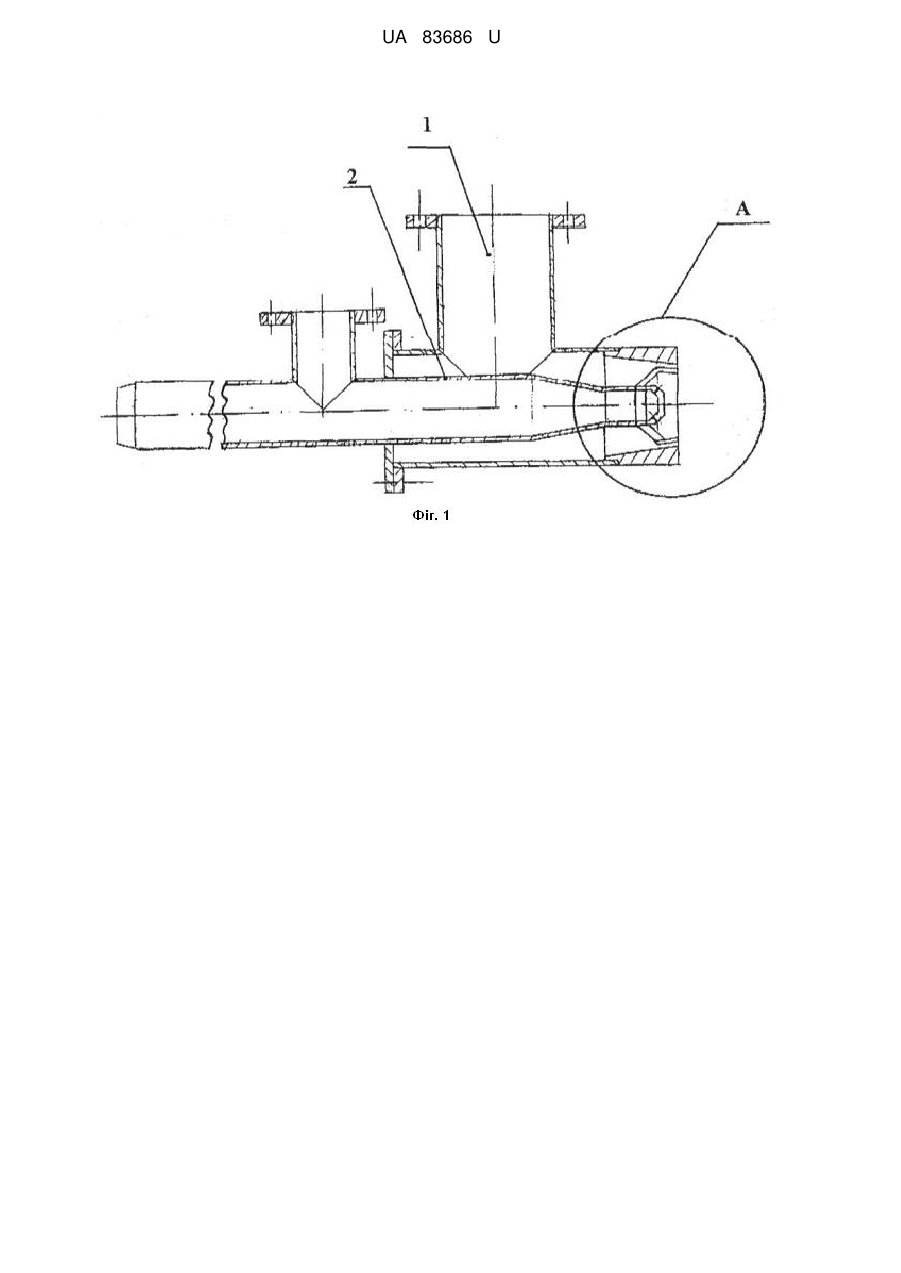

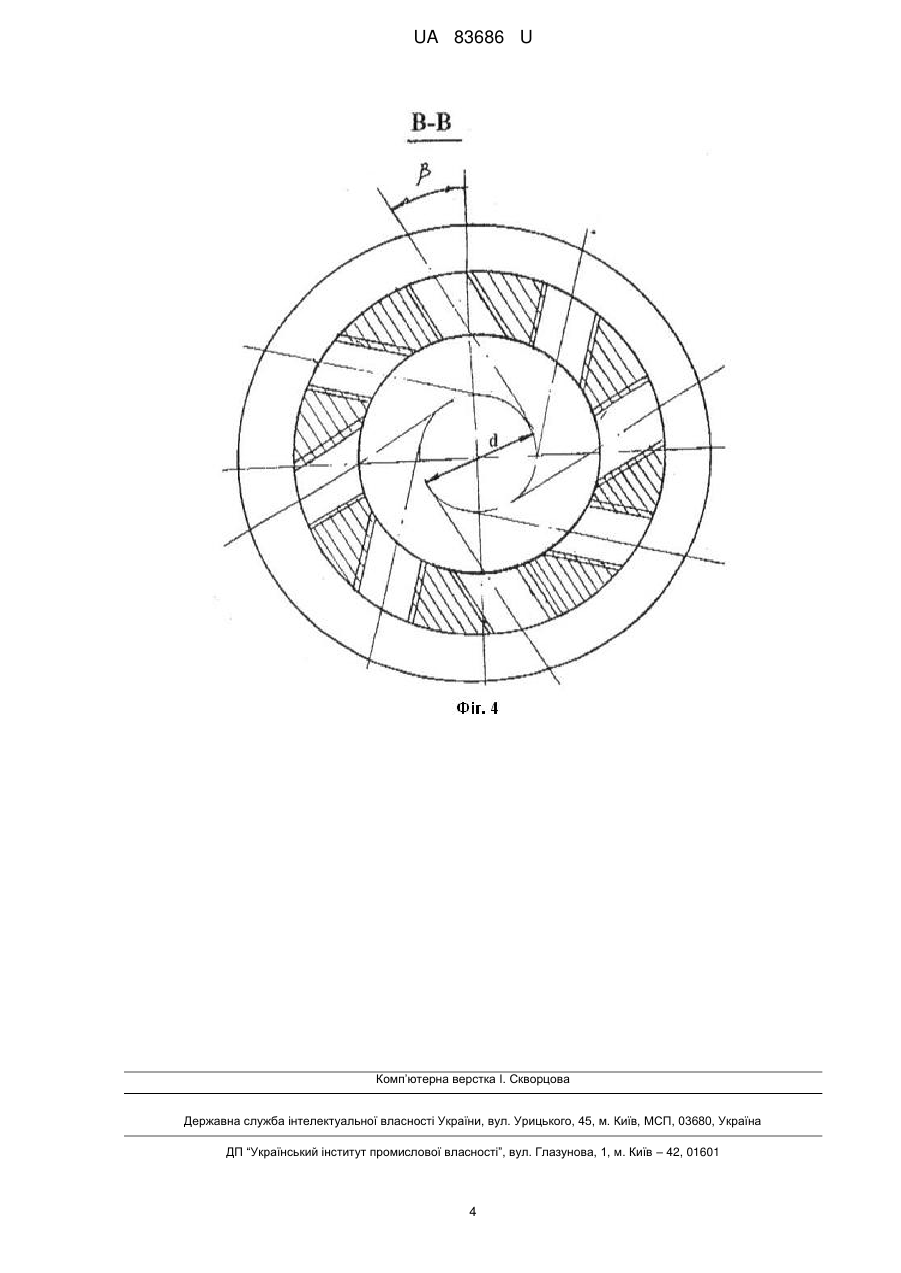

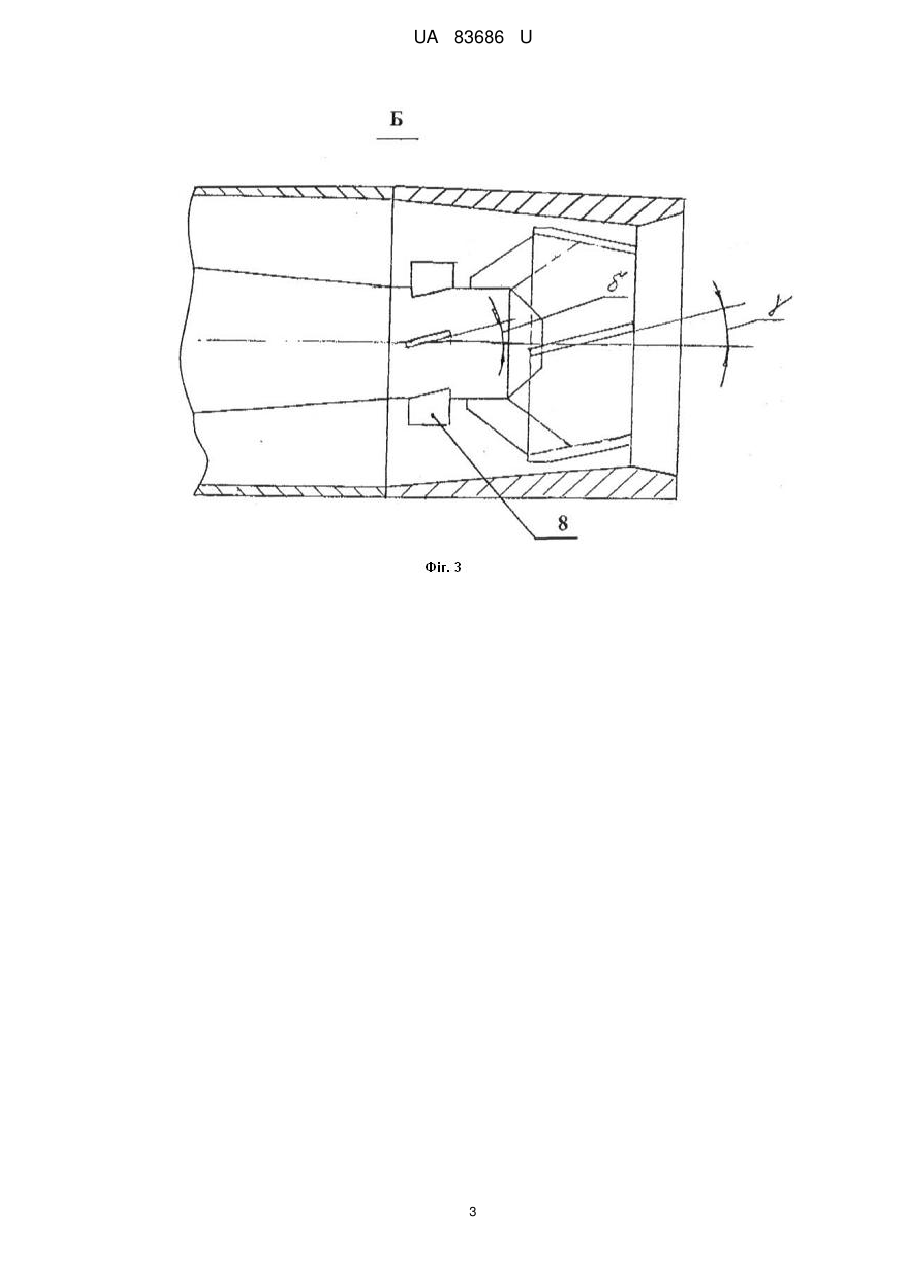

Реферат: Пальник, що містить газопостачальний і повітропостачальний трубопроводи, причому на кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під кутом  до поздовжньої осі пальника і розгорнутими по гвинтовій лінії під кутом  по дотичній до кола, діаметром d в залежності від кута  для забезпечення свердління отворів при дозованому постачанні газу завихрення газового струменя, що обладнана охоплюючим її конфузором, закріпленим за допомогою ребер, розташованих під кутом  до поздовжньої осі пальника, на газопостачальному трубопроводі розміщені лопатки, розташовані під кутом  до поздовжньої осі пальника. UA 83686 U (12) UA 83686 U UA 83686 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі газопальникових пристроїв. Найбільш близьким за технічною суттю до пальника, що заявляється, прийнятим за прототип, є газовий пальник, що містить газопостачальний і повітропостачальний трубопроводи (кресл. Ж19476-81, Укргіпромез від 1967р.). Розглянутий прототип має наступні недоліки. Оскільки він містить трубопроводи для постачання мазуту і пари, то при відключенні постачання мазуту і переході на використання природного газу пальник працює неефективно, не забезпечуючи дозованої подачі газу через неповне змішування газоповітряної суміші, гак як кільцевий зазор між мазутним мундштуком і газовою трубою нерівномірний у зв'язку з конструктивними особливостями пальника. Змішування газоповітряної суміші неефективно, а сам факел може бути одностороннім, що призводить до неповного змішуванню газу і повітря і виділенню великої кількості газів CO і NOx. В основі корисної моделі стоїть задача уніфікації роботи пальника шляхом забезпечення перемикання з одного виду палива на інший і назад. Поставлена задача вирішується тим, що у пальнику, що містить газопостачальний і повітропостачальний трубопроводи, згідно з корисною моделлю, на кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під кутом α до поздовжньої осі пальника і розгорнутими по гвинтовій лінії під кутом  по дотичній до кола, діаметром d в залежності від кута  для забезпечення свердління отворів при дозованому постачанні газу завихрення газового струменя, що обладнана охоплюючим її конфузором, закріпленим за допомогою ребер, розташованих під кутом γ до поздовжньої осі пальника. Також на газопостачальному трубопроводі розміщені лопатки, розташовані під кутом  до поздовжньої осі пальника. При цьому кут  становить від 15° до 45°. Кут  становить від 5°до 30°. Кути  і  становлять від 10° до 20°. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "забезпечення перемикання з одного виду палива на інший і назад" - наслідком. У свою чергу цей первинний технічний результат є причиною, а набутий вторинний технічний результат "уніфікація роботи пальника" - наслідком. Більш детально корисна модель зображена на доданих кресленнях. На Фіг. 1 зображений пальник, загальний вигляд; на Фіг. 2 - те ж саме, вузол А по Фіг. 1, на Фіг. 3 - те ж саме, вид Б по Фіг. 1, на Фіг. 4 - те ж саме, розріз В-В по Фіг. 2. Пальник складається з повітропостачального трубопроводу 1, газопостачального трубопроводу 2, жорстко привареного різьбового патрубка 3. На ньому закріплена насадка 4 із жиклерами 5, розташованими під кутом α до поздовжньої осі пальника. Кут становить від 15° до 45°, і розгорнутими по гвинтовій лінії під кутом  по дотичної до кола, діаметром d в залежності від кута  для забезпечення свердління отворів при дозованому постачанні газу завихрення газового струменя, яка утворена в результаті побудови при свердленні отворів для дозованої подачі газу, кут  становить від 5° до 30°, і охоплюючого насадку 4 конфузора 6. Останній встановлений за допомогою ребер 7, розташованих під кутом  до поздовжньої осі пальника. Кут  дорівнює від 10°до 20° і зафіксований зварюванням. Лопатки 8 розташовані під кутом  до поздовжньої осі пальника, рівним від 10° до 20°. До складу пальника входять також змінні мазутопостачальний і паропостачальний трубопроводи (на кресленні не позначені). Пальник працює таким чином. При переході на природний газ мазутопостачальний і паропостачальний трубопроводи знімають, за допомогою різьбового з'єднання закріплюють на патрубку 3 насадку 4 із жиклерами 5 і 6. Після подання газу відбувається інтенсивне змішування газу і повітря, чим забезпечується повне згоряння газоповітряної суміші з мінімальним утворенням газів CO і NOx і зниженням окалиноутворення при нагріванні металу в печі для термообробки або штампування. У разі необхідності в зворотному порядку переходять на мазутне опалення, знімаючи насадку 4 із жиклерами 5 і конфузором 6 і вставляючи в газопостачальний трубопровід 2 змінні мазутопостачальний і паропостачальний трубопроводи (на кресленні не позначені). Орієнтовний річний економічний ефект складе 50 тис. грн. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пальник, що містить газопостачальний і повітропостачальний трубопроводи, який відрізняється тим, що на кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під кутом  до 1 UA 83686 U 5 поздовжньої осі пальника і розгорнутими по гвинтовій лінії під кутом  по дотичній до кола, діаметром d в залежності від кута  для забезпечення свердління отворів при дозованому постачанні газу завихрення газового струменя, що обладнана охоплюючим її конфузором, закріпленим за допомогою ребер, розташованих під кутом  до поздовжньої осі пальника, на газопостачальному трубопроводі розміщені лопатки, розташовані під кутом  до поздовжньої осі пальника. 2. Пальник за п. 1, який відрізняється тим, що кут  становить від 15° до 45°. 3. Пальник за п. 1, який відрізняється тим, що кут  становить від 5° до 30°. 4. Пальник за п. 1, який відрізняється тим, що кути  і  складають від 10° до 20°. 2 UA 83686 U 3 UA 83686 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
