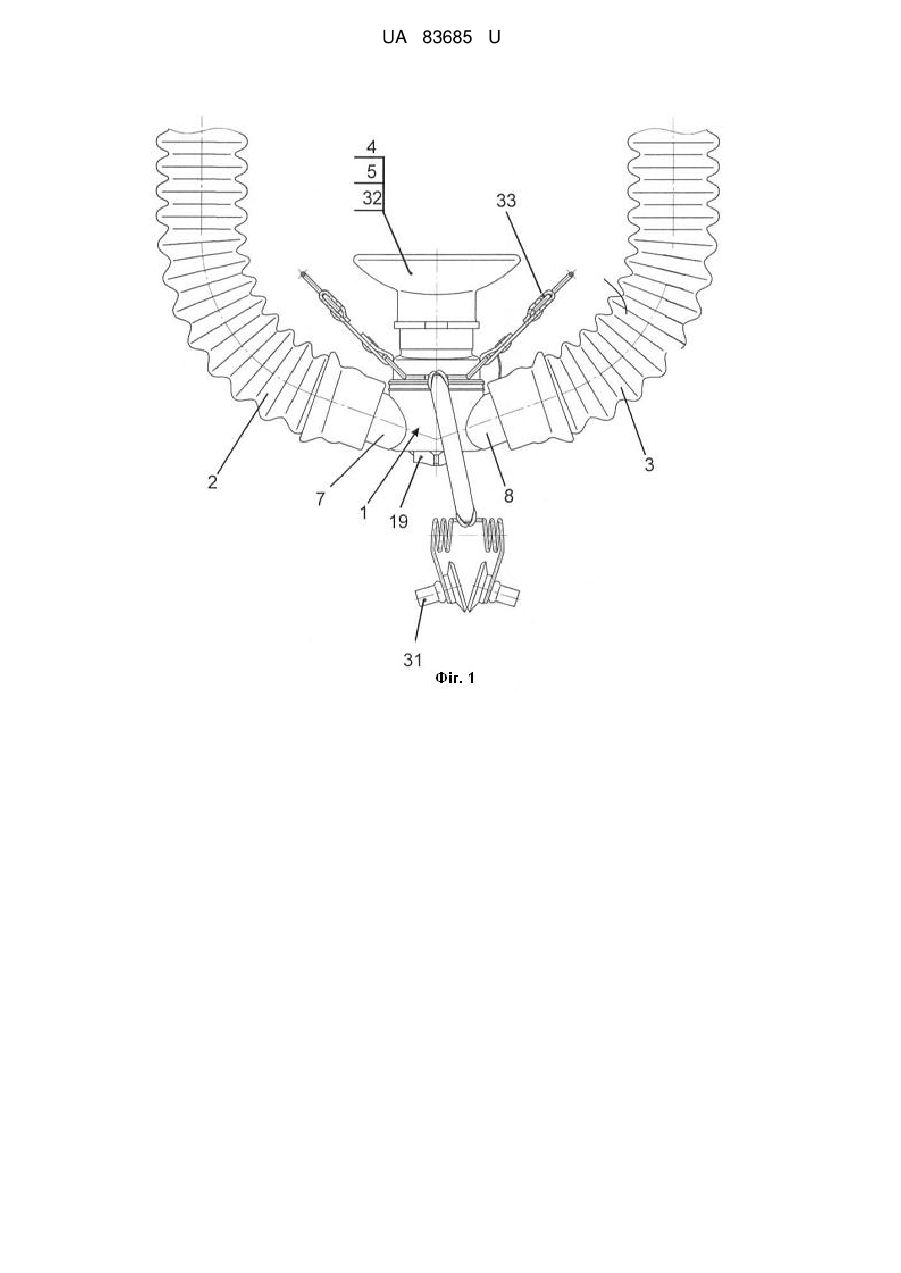

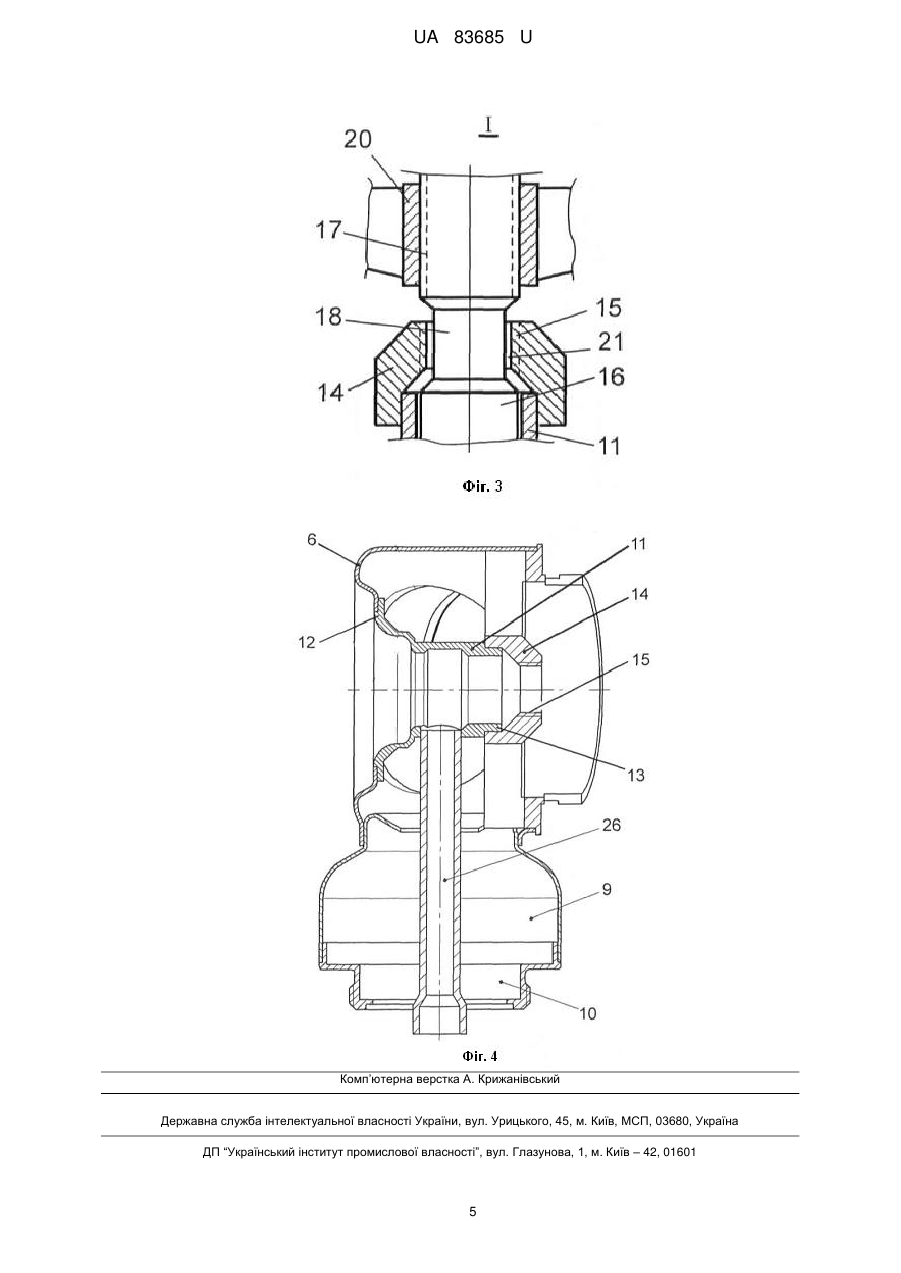

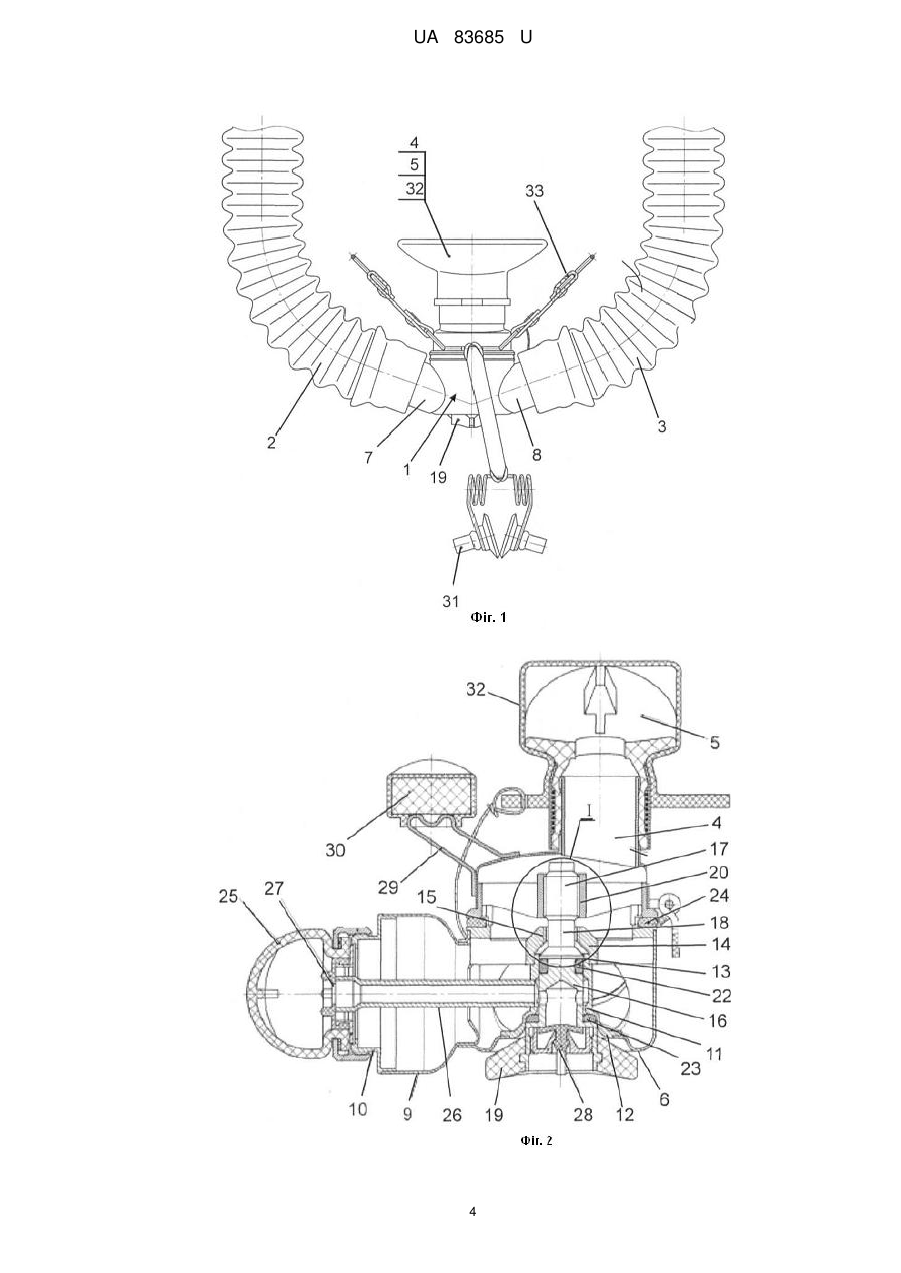

Сполучна коробка респіратора ізолюючого типу

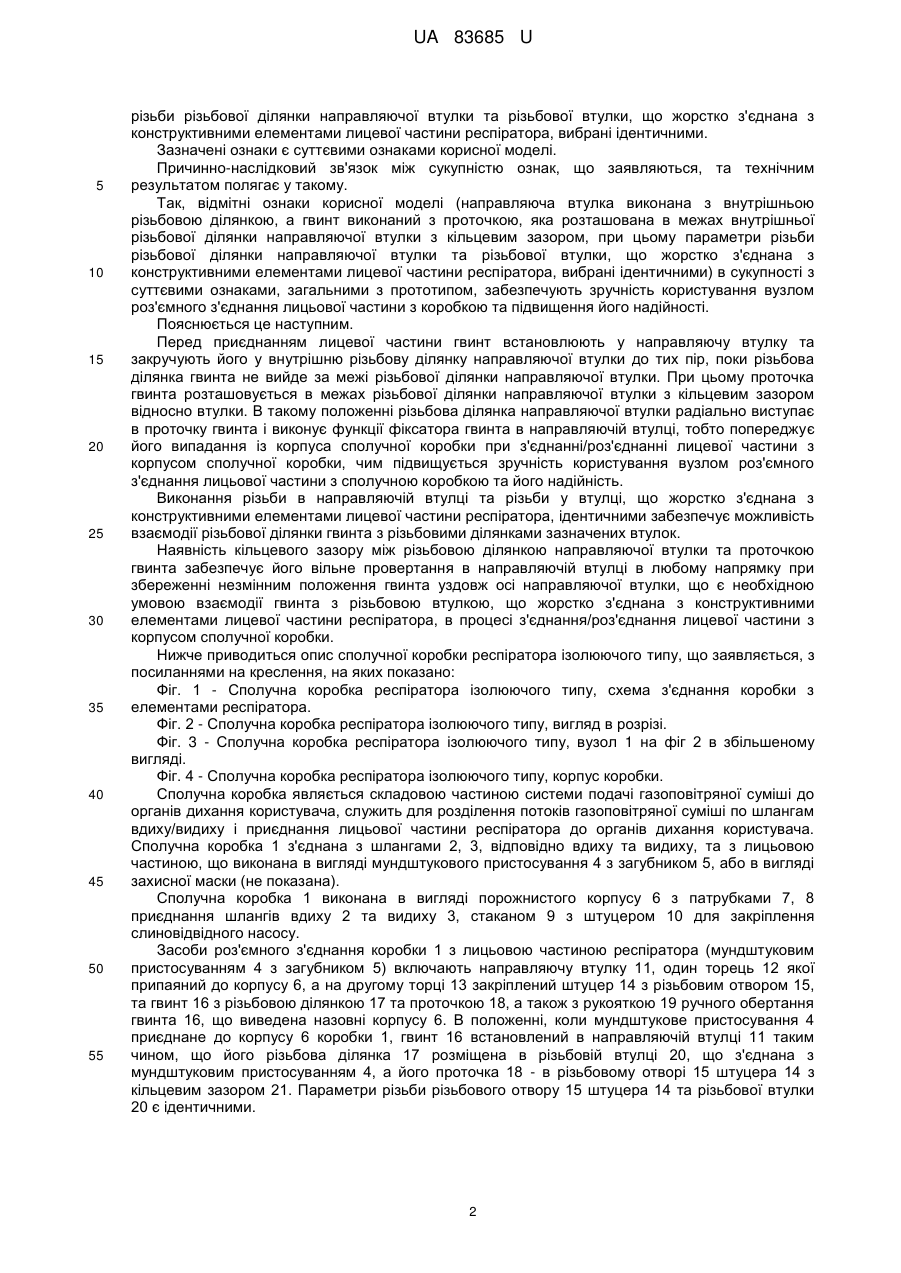

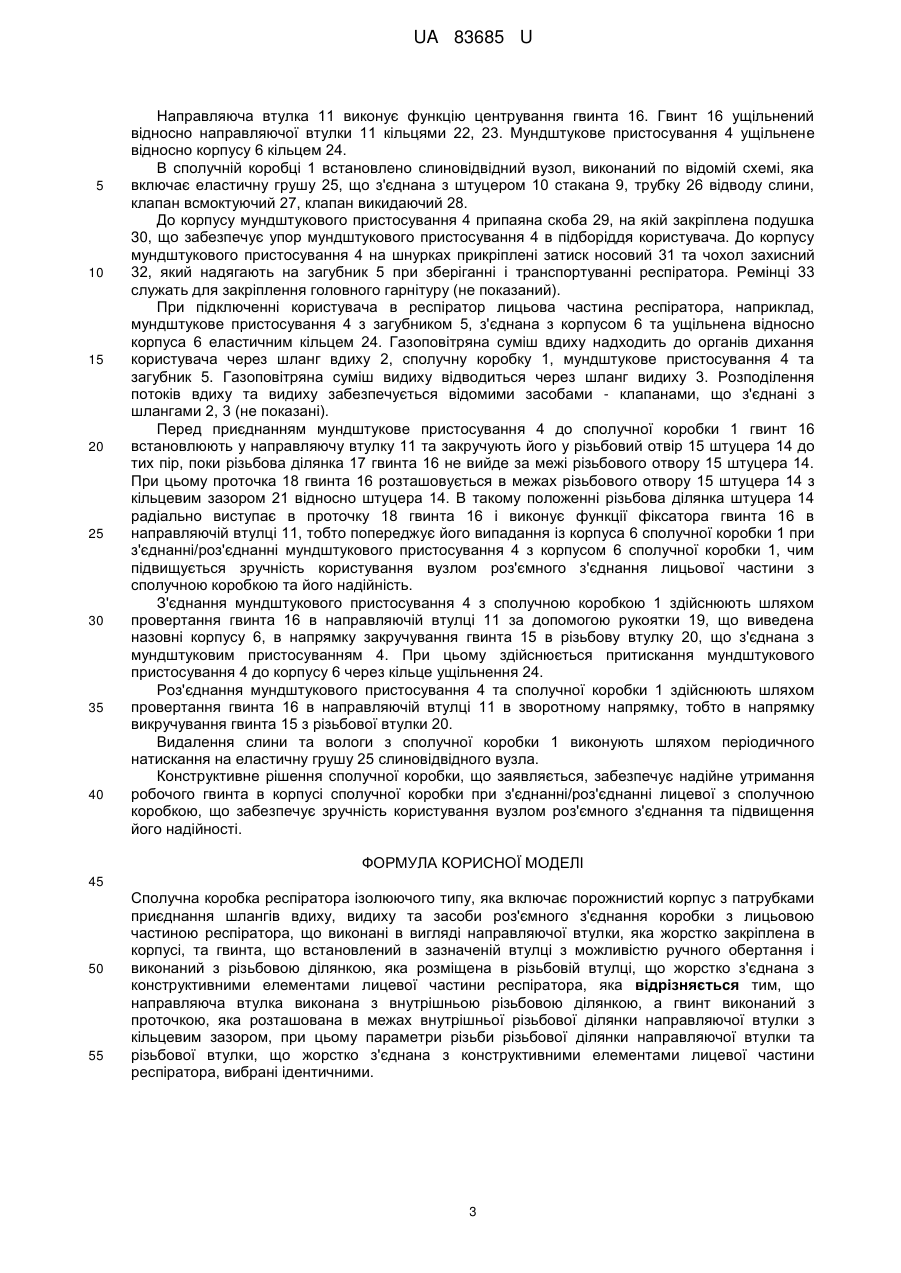

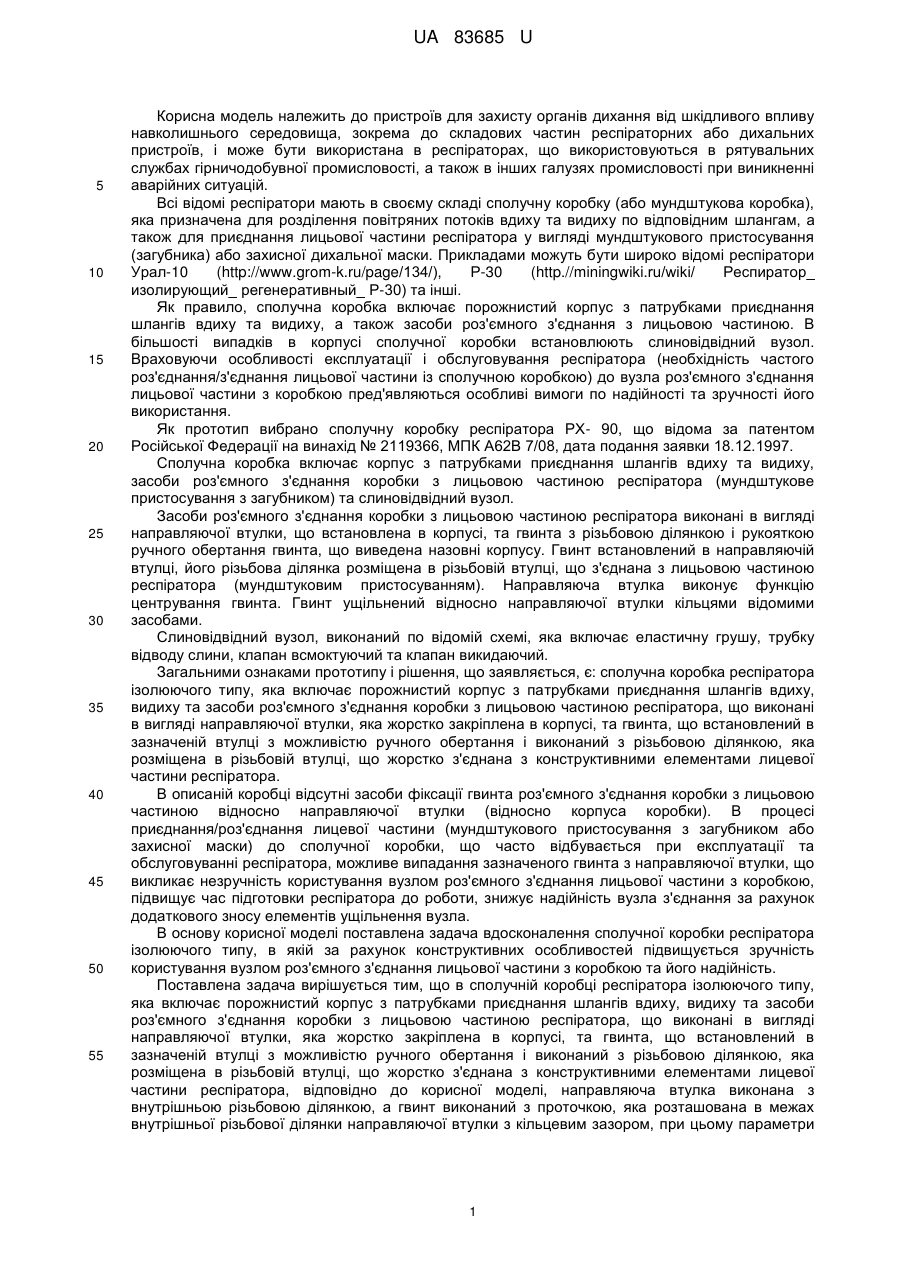

Реферат: Сполучна коробка респіратора ізолюючого типу, яка включає порожнистий корпус з патрубками приєднання шлангів вдиху, видиху та засоби роз'ємного з'єднання коробки з лицьовою частиною респіратора, що виконані в вигляді направляючої втулки, яка жорстко закріплена в корпусі, та гвинта, що встановлений в зазначеній втулці з можливістю ручного обертання і виконаний з різьбовою ділянкою, яка розміщена в різьбовій втулці, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, причому направляюча втулка виконана з внутрішньою різьбовою ділянкою, а гвинт виконаний з проточкою, яка розташована в межах внутрішньої різьбової ділянки направляючої втулки з кільцевим зазором, при цьому параметри різьби різьбової ділянки направляючої втулки та різьбової втулки, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, вибрані ідентичними. UA 83685 U (12) UA 83685 U UA 83685 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для захисту органів дихання від шкідливого впливу навколишнього середовища, зокрема до складових частин респіраторних або дихальних пристроїв, і може бути використана в респіраторах, що використовуються в рятувальних службах гірничодобувної промисловості, а також в інших галузях промисловості при виникненні аварійних ситуацій. Всі відомі респіратори мають в своєму складі сполучну коробку (або мундштукова коробка), яка призначена для розділення повітряних потоків вдиху та видиху по відповідним шлангам, а також для приєднання лицьової частини респіратора у вигляді мундштукового пристосування (загубника) або захисної дихальної маски. Прикладами можуть бути широко відомі респіратори Урал-10 (http://www.grom-k.ru/page/134/), Р-30 (http.//miningwiki.ru/wiki/ Pecпиpaтop_ изoлиpyющий_ peгeнepaтивный_ P-30) та інші. Як правило, сполучна коробка включає порожнистий корпус з патрубками приєднання шлангів вдиху та видиху, а також засоби роз'ємного з'єднання з лицьовою частиною. В більшості випадків в корпусі сполучної коробки встановлюють слиновідвідний вузол. Враховуючи особливості експлуатації і обслуговування респіратора (необхідність частого роз'єднання/з'єднання лицьової частини із сполучною коробкою) до вузла роз'ємного з'єднання лицьової частини з коробкою пред'являються особливі вимоги по надійності та зручності його використання. Як прототип вибрано сполучну коробку респіратора РХ- 90, що відома за патентом Російської Федерації на винахід № 2119366, МПК А62В 7/08, дата подання заявки 18.12.1997. Сполучна коробка включає корпус з патрубками приєднання шлангів вдиху та видиху, засоби роз'ємного з'єднання коробки з лицьовою частиною респіратора (мундштукове пристосування з загубником) та слиновідвідний вузол. Засоби роз'ємного з'єднання коробки з лицьовою частиною респіратора виконані в вигляді направляючої втулки, що встановлена в корпусі, та гвинта з різьбовою ділянкою і рукояткою ручного обертання гвинта, що виведена назовні корпусу. Гвинт встановлений в направляючій втулці, його різьбова ділянка розміщена в різьбовій втулці, що з'єднана з лицьовою частиною респіратора (мундштуковим пристосуванням). Направляюча втулка виконує функцію центрування гвинта. Гвинт ущільнений відносно направляючої втулки кільцями відомими засобами. Слиновідвідний вузол, виконаний по відомій схемі, яка включає еластичну грушу, трубку відводу слини, клапан всмоктуючий та клапан викидаючий. Загальними ознаками прототипу і рішення, що заявляється, є: сполучна коробка респіратора ізолюючого типу, яка включає порожнистий корпус з патрубками приєднання шлангів вдиху, видиху та засоби роз'ємного з'єднання коробки з лицьовою частиною респіратора, що виконані в вигляді направляючої втулки, яка жорстко закріплена в корпусі, та гвинта, що встановлений в зазначеній втулці з можливістю ручного обертання і виконаний з різьбовою ділянкою, яка розміщена в різьбовій втулці, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора. В описаній коробці відсутні засоби фіксації гвинта роз'ємного з'єднання коробки з лицьовою частиною відносно направляючої втулки (відносно корпуса коробки). В процесі приєднання/роз'єднання лицевої частини (мундштукового пристосування з загубником або захисної маски) до сполучної коробки, що часто відбувається при експлуатації та обслуговуванні респіратора, можливе випадання зазначеного гвинта з направляючої втулки, що викликає незручність користування вузлом роз'ємного з'єднання лицьової частини з коробкою, підвищує час підготовки респіратора до роботи, знижує надійність вузла з'єднання за рахунок додаткового зносу елементів ущільнення вузла. В основу корисної моделі поставлена задача вдосконалення сполучної коробки респіратора ізолюючого типу, в якій за рахунок конструктивних особливостей підвищується зручність користування вузлом роз'ємного з'єднання лицьової частини з коробкою та його надійність. Поставлена задача вирішується тим, що в сполучній коробці респіратора ізолюючого типу, яка включає порожнистий корпус з патрубками приєднання шлангів вдиху, видиху та засоби роз'ємного з'єднання коробки з лицьовою частиною респіратора, що виконані в вигляді направляючої втулки, яка жорстко закріплена в корпусі, та гвинта, що встановлений в зазначеній втулці з можливістю ручного обертання і виконаний з різьбовою ділянкою, яка розміщена в різьбовій втулці, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, відповідно до корисної моделі, направляюча втулка виконана з внутрішньою різьбовою ділянкою, а гвинт виконаний з проточкою, яка розташована в межах внутрішньої різьбової ділянки направляючої втулки з кільцевим зазором, при цьому параметри 1 UA 83685 U 5 10 15 20 25 30 35 40 45 50 55 різьби різьбової ділянки направляючої втулки та різьбової втулки, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, вибрані ідентичними. Зазначені ознаки є суттєвими ознаками корисної моделі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Так, відмітні ознаки корисної моделі (направляюча втулка виконана з внутрішньою різьбовою ділянкою, а гвинт виконаний з проточкою, яка розташована в межах внутрішньої різьбової ділянки направляючої втулки з кільцевим зазором, при цьому параметри різьби різьбової ділянки направляючої втулки та різьбової втулки, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, вибрані ідентичними) в сукупності з суттєвими ознаками, загальними з прототипом, забезпечують зручність користування вузлом роз'ємного з'єднання лицьової частини з коробкою та підвищення його надійності. Пояснюється це наступним. Перед приєднанням лицевої частини гвинт встановлюють у направляючу втулку та закручують його у внутрішню різьбову ділянку направляючої втулки до тих пір, поки різьбова ділянка гвинта не вийде за межі різьбової ділянки направляючої втулки. При цьому проточка гвинта розташовується в межах різьбової ділянки направляючої втулки з кільцевим зазором відносно втулки. В такому положенні різьбова ділянка направляючої втулки радіально виступає в проточку гвинта і виконує функції фіксатора гвинта в направляючій втулці, тобто попереджує його випадання із корпуса сполучної коробки при з'єднанні/роз'єднанні лицевої частини з корпусом сполучної коробки, чим підвищується зручність користування вузлом роз'ємного з'єднання лицьової частини з сполучною коробкою та його надійність. Виконання різьби в направляючій втулці та різьби у втулці, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, ідентичними забезпечує можливість взаємодії різьбової ділянки гвинта з різьбовими ділянками зазначених втулок. Наявність кільцевого зазору між різьбовою ділянкою направляючої втулки та проточкою гвинта забезпечує його вільне провертання в направляючій втулці в любому напрямку при збереженні незмінним положення гвинта уздовж осі направляючої втулки, що є необхідною умовою взаємодії гвинта з різьбовою втулкою, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, в процесі з'єднання/роз'єднання лицевої частини з корпусом сполучної коробки. Нижче приводиться опис сполучної коробки респіратора ізолюючого типу, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Сполучна коробка респіратора ізолюючого типу, схема з'єднання коробки з елементами респіратора. Фіг. 2 - Сполучна коробка респіратора ізолюючого типу, вигляд в розрізі. Фіг. 3 - Сполучна коробка респіратора ізолюючого типу, вузол 1 на фіг 2 в збільшеному вигляді. Фіг. 4 - Сполучна коробка респіратора ізолюючого типу, корпус коробки. Сполучна коробка являється складовою частиною системи подачі газоповітряної суміші до органів дихання користувача, служить для розділення потоків газоповітряної суміші по шлангам вдиху/видиху і приєднання лицьової частини респіратора до органів дихання користувача. Сполучна коробка 1 з'єднана з шлангами 2, 3, відповідно вдиху та видиху, та злицьовою частиною, що виконана в вигляді мундштукового пристосування 4 з загубником 5, або в вигляді захисної маски (не показана). Сполучна коробка 1 виконана в вигляді порожнистого корпусу 6 з патрубками 7, 8 приєднання шлангів вдиху 2 та видиху 3, стаканом 9 з штуцером 10 для закріплення слиновідвідного насосу. Засоби роз'ємного з'єднання коробки 1 з лицьовою частиною респіратора (мундштуковим пристосуванням 4 з загубником 5) включають направляючу втулку 11, один торець 12 якої припаяний до корпусу 6, а на другому торці 13 закріплений штуцер 14 з різьбовим отвором 15, та гвинт 16 з різьбовою ділянкою 17 та проточкою 18, а також з рукояткою 19 ручного обертання гвинта 16, що виведена назовні корпусу 6. В положенні, коли мундштукове пристосування 4 приєднане до корпусу 6 коробки 1, гвинт 16 встановлений в направляючій втулці 11 таким чином, що його різьбова ділянка 17 розміщена в різьбовій втулці 20, що з'єднана з мундштуковим пристосуванням 4, а його проточка 18 - в різьбовому отворі 15 штуцера 14 з кільцевим зазором 21. Параметри різьби різьбового отвору 15 штуцера 14 та різьбової втулки 20 є ідентичними. 2 UA 83685 U 5 10 15 20 25 30 35 40 Направляюча втулка 11 виконує функцію центрування гвинта 16. Гвинт 16 ущільнений відносно направляючої втулки 11 кільцями 22, 23. Мундштукове пристосування 4 ущільнене відносно корпусу 6 кільцем 24. В сполучній коробці 1 встановлено слиновідвідний вузол, виконаний по відомій схемі, яка включає еластичну грушу 25, що з'єднана з штуцером 10 стакана 9, трубку 26 відводу слини, клапан всмоктуючий 27, клапан викидаючий 28. До корпусу мундштукового пристосування 4 припаяна скоба 29, на якій закріплена подушка 30, що забезпечує упор мундштукового пристосування 4 в підборіддя користувача. До корпусу мундштукового пристосування 4 на шнурках прикріплені затиск носовий 31 та чохол захисний 32, який надягають на загубник 5 при зберіганні і транспортуванні респіратора. Ремінці 33 служать для закріплення головного гарнітуру (не показаний). При підключенні користувача в респіратор лицьова частина респіратора, наприклад, мундштукове пристосування 4 з загубником 5, з'єднана з корпусом 6 та ущільнена відносно корпуса 6 еластичним кільцем 24. Газоповітряна суміш вдиху надходить до органів дихання користувача через шланг вдиху 2, сполучну коробку 1, мундштукове пристосування 4 та загубник 5. Газоповітряна суміш видиху відводиться через шланг видиху 3. Розподілення потоків вдиху та видиху забезпечується відомими засобами - клапанами, що з'єднані з шлангами 2, 3 (не показані). Перед приєднанням мундштукове пристосування 4 до сполучної коробки 1 гвинт 16 встановлюють у направляючу втулку 11 та закручують його у різьбовий отвір 15 штуцера 14 до тих пір, поки різьбова ділянка 17 гвинта 16 не вийде за межі різьбового отвору 15 штуцера 14. При цьому проточка 18 гвинта 16 розташовується в межах різьбового отвору 15 штуцера 14 з кільцевим зазором 21 відносно штуцера 14. В такому положенні різьбова ділянка штуцера 14 радіально виступає в проточку 18 гвинта 16 і виконує функції фіксатора гвинта 16 в направляючій втулці 11, тобто попереджує його випадання із корпуса 6 сполучної коробки 1 при з'єднанні/роз'єднанні мундштукового пристосування 4 з корпусом 6 сполучної коробки 1, чим підвищується зручність користування вузлом роз'ємного з'єднання лицьової частини з сполучною коробкою та його надійність. З'єднання мундштукового пристосування 4 з сполучною коробкою 1 здійснюють шляхом провертання гвинта 16 в направляючій втулці 11 за допомогою рукоятки 19, що виведена назовні корпусу 6, в напрямку закручування гвинта 15 в різьбову втулку 20, що з'єднана з мундштуковим пристосуванням 4. При цьому здійснюється притискання мундштукового пристосування 4 до корпусу 6 через кільце ущільнення 24. Роз'єднання мундштукового пристосування 4 та сполучної коробки 1 здійснюють шляхом провертання гвинта 16 в направляючій втулці 11 в зворотному напрямку, тобто в напрямку викручування гвинта 15 з різьбової втулки 20. Видалення слини та вологи з сполучної коробки 1 виконують шляхом періодичного натискання на еластичну грушу 25 слиновідвідного вузла. Конструктивне рішення сполучної коробки, що заявляється, забезпечує надійне утримання робочого гвинта в корпусі сполучної коробки при з'єднанні/роз'єднанні лицевої з сполучною коробкою, що забезпечує зручність користування вузлом роз'ємного з'єднання та підвищення його надійності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Сполучна коробка респіратора ізолюючого типу, яка включає порожнистий корпус з патрубками приєднання шлангів вдиху, видиху та засоби роз'ємного з'єднаннякоробки з лицьовою частиною респіратора, що виконані в вигляді направляючої втулки, яка жорстко закріплена в корпусі, та гвинта, що встановлений в зазначеній втулці з можливістю ручного обертання і виконаний з різьбовою ділянкою, яка розміщена в різьбовій втулці, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, яка відрізняється тим, що направляюча втулка виконана з внутрішньою різьбовою ділянкою, а гвинт виконаний з проточкою, яка розташована в межах внутрішньої різьбової ділянки направляючої втулки з кільцевим зазором, при цьому параметри різьби різьбової ділянки направляючої втулки та різьбової втулки, що жорстко з'єднана з конструктивними елементами лицевої частини респіратора, вибрані ідентичними. 3 UA 83685 U 4 UA 83685 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
