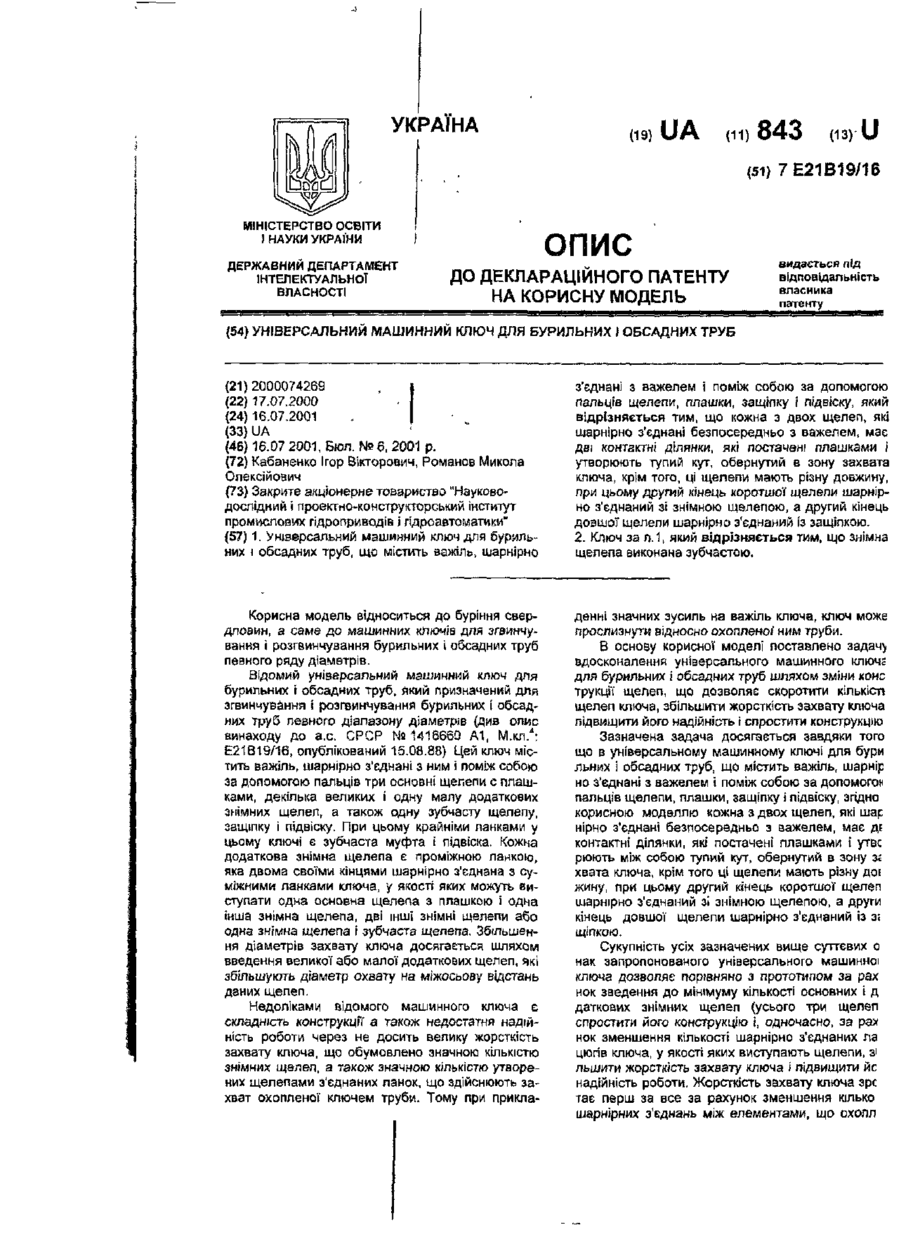

1. Універсальний машинний ключ для бурильних і обсадних труб, що містить важіль, шарнірно Корисна модель відноситься до буріння свердловин, а саме до машинних ключів для згвинчування і розгвинчування бурильних І обсадних труб певного ряду діаметрів. Відомий універсальний машинний ключ для бурильних і обсадних труб, Який призначений для згвинчування і розгвинчування бурильних і обсадних труб певного діапазону діаметрів (див опис винаходу до а.с. СРСР № 1416660 А1, М.клЛ Е21В19/16, опублікований 15.08.88) Цей ключ містить важіль, шарнірно з'єднані з ним і поміж собою за допомогою пальців три основні щелепи с плашками, декілька великих і одну малу додаткових знімних щелеп, а також одну зубчасту щелепу, защіпку і підвіску. При цьому крайніми ланками у цьому ключі є зубчаста муфта і підвіска. Кожна додаткова знімна щелепа є проміжною лайкою, яка двома своїми кінцями шарнірно з'єднана з суміжними ланками ключа, у якості яких можуть виступати одна основна щелепа з плашкою і одна Інша знімна щелепа, дві інші знімні щелепи або одна знімна щелепа І зубчаста щелепа, Збільшення діаметрів захвату ключа досягається шляхом введення великої або малої додаткових щелеп, які збільшують діаметр охвату на міжосьову відстань даних щелеп. Недоліками відомого машинного ключа є складність конструкції а також недостатня надійність роботи через не досить велику жорсткість захвату ключа, що обумовлено значною кількістю знімних щелеп, а також значною кількістю утворених щелепами з'єднаних ланок, що здійснюють захват охопленої ключем труби. Тому при прикла з'єднані з важелем і поміж собою за допомогою пальців щелепи, плашки, защіпку і підвіску, який відрізняється тим, що кожна з двох щелеп, які шарнірно з'єднані безпосередньо з важелем, має дві контактні ділянки, які постачені плашками і утворюють тупий кут, обернутий в зону захвата ключа, крім того, ці щелепи мають різну довжину, при цьому другий кінець коротшої щелепи шарнірно з'єднаний зі знімною щелепою, а другий кінець довшої щелепи шарнірно з'єднаний із защіпкою. 2. Ключ за п.1, який відрізняється тим, що знімна щелепа виконана зубчастою. денні значних зусиль на важіль ключа, ключ може прослизнути відносно охопленої ним труби. В основу корисної моделі поставлено задач> вдосконалення універсального машинного КЛЮЧЕ для бурильних і обсадних труб шляхом зміни коне трукції щелеп, що дозволяє скоротити кіпькісті щелеп ключа, збільшити жорсткість захвату ключа підвищити його надійність і спростити конструкцію Зазначена задача досягається завдяки того що в універсальному машинному ключі для бури льних і обсадних труб, що містить важіль, шарнір но з'єднані з важелем і поміж собою за допомого* пальців щелепи, плашки, защіпку і підвіску, згідно корисною моделлю кожна з двох щелеп, які шар нірно з'єднані безпосередньо з важелем, має ДЕ контактні ділянки, які постачені плашками і утвс рюють між собою тупий кут, обернутий в зону зг хвата ключа, крім того ці щелепи мають різну ДОЕ жину, при цьому другий кінець коротшої щелеп шарнірно з'єднаний зі знімною щелепою, а други кінець довшої щелепи шарнірно з'єднаний із з. щіпкою. Сукупність усіх зазначених вище суттєвих о нак запропонованого універсального машинної ключа дозволяє порівняно з прототипом за pax нок зведення до мінімуму кількості основних і д даткових знімних щелеп (усього три щелеп спростити його конструкцію І, одночасно, за ра> нок зменшення кількості шарнірно з'єднаних ла цюгів ключа, у якості яких виступають щелепи, з' льшити жорсткість захвату ключа і підвищити йс надійність роботи. Жорсткість захвату ключа зре тає перш за все за рахунок зменшення кілько шарнірних з'єднань між елементами, що охолл 843 ють трубу При цьому як і прототип, запропонована корисна модель дозволяє використовувати його для згвинчування та розгвинчування труби певного ряду діаметрів В даному випадку це досягається більш легко у порівнянні з прототипом, так як чезалежно від величини, на яку треба ЗМІНИТИ діаметр захвату ключа, достатньо замінити лише од^ знімну щелепу на іншу знімну щелепу іншого зозміру, яка має більшу міжосьову відстань При дьому ланковий ланцюг ключа завжди містить чльки одну знімну щелепу з набору знімних щепеп, якими постачений комплект ключа Завдяки •ому, що шарнірно з'єднані з важелем щелепи лають різну довжину (міжосьову відстань) а також ю дві контактні ділянки, що постачені плашками, авжди при використанні бу^ь-яко зн«мнсі щелепи з комплекту зч'мних щегеп, якими достачений люч, незалежно ВіД її розміру забезпечується надійний захват охопленої труби цими двоїна щелеіами з плашками Знімна щелепа може бути виконана зубчасою При такому виконанні не потрібно додатково іати зубчасту щелепу у конструкції ключа для зааикання захвату ключа, а знімна зубчаста щелепа творюе одну із крайніх ланок ключа Так йк знімна 4єг.епа є одн'єю із крайчіх ланок кгюча а не сеедньою, як у прототипі, не споощує операцію зміи діаметра захвату ключа, тому що у цьому виадку для заміни знімної щелепи досить вибити льки один палець, що з'єднує цю ЗПІМН/ зубчасту іелепу з основною щълепою зьяти й, і встанов^ч замість неї подібну зубчасту щелепу, що r-ias этсибну міжосьоау відстань і входить до комплек/ ключа Бііош деталььо суть запропонованої корисної оделі розкрита ниж и е з посиланням на кресленч ідо додаються На кресленнях зображено фіг 1 - універсальій машинний ключ загаіьнии вигляд фіг 2 -теж іме, еид збоку, фіг 3 ' 4 - угіівєрсапь^ий машин:5і КЛЮ1- у розкритому стан< ВІДПОВІДНО загальний ЇГЛЯД і вид збоку Універсальний машинний ключ для бурильних збсадник труб містить важіль 1, з відповідним юлапчастим гушком 2 якого шарнірно з'єднана двіска 3 що має регулювальні гвинти 4 і 5 инт4 знаходиться в нижній частині підвіски і служить для поздовжнього вирівнювання положення підвішеного ключа, а гвинт 5, на якому встановлена захватна петля 6 ключа, знаходиться у верхній частині ПІДВІСКИ І служить для поперечного вирівнювання положення ключа 3 важелем 1 шарнірно за допомогою пальців 7 безпосередньо одним кінцем з'єднані дві основні щелепи 8 і 9 Щелепа 9 виконана довшою, тобто має більшу міжосьову відстань між пальцями 7, у порівнянні з щелепою 8 Коротка щелепа 8 другим своїм кінцем шарнірно з'єднана зі знімною зубчастою щелепою 10, а другий кінець довшої щелепи 9 шарнірно з'єднаний із защіпкою 11 Кожна з основних щелеп 8 і 9 має дві контактні ділянки, відповідно 12, 13 і 14, 15, які у середній своїй частині постачені плашками 16 і утворюють між собою тупий кут, обернутий в зону захвату ключа, Універсальний ключ працює таким чином Шляхом регулювання гвинтів 4, 5, ВІДПОВІДНО поздовжнього і поперечного переміщення ПІДВІСКИ забезпечують підв'шування ключа в горизонтальному положенні Щелепи заводять навколо труби або муфти {надалі труби) і защіпають за допомогою защіпки 11 і зиімчог зубчастої щелепи 10 Зусилля, яке прикладають до кінця важеля 1, наприклад за допомогою стаціонарного пневадоцилпдра, ззбезпс ще при обертанні важеля спочртку усунення рром'жмв t/чж поверхнею труби, а після цього утворює захват труби всіма щелепами, ПрИ ЦЬОМУ ПЛаШКИ 16 СТВОРЮЮТЬ ЧеобХІДНІ КОгі тзктгії иешьуження, забезпечуючи передачу обертальної о момент^' на трубу Для можливості захоплення ключем труби більшого діаметра змінюють змінну зубчасту щелепу 10 на іншу щелепу відповідного розміру, що входить до комплекту знімних зубчастих щелеп ключа яка збільшує діаметр обхвату ключа Після установки знімної зубчасто! щелепи 10 іншого розміру перед початком роботи здійснюють регулювання підвіски 3 вищевказаним способом для забезпеченая підвішування ключа у 'оризонтальче положення Для забезпечення реверсу ключа лідзіску З шарнірно закріплюють з іншим дволапчастим вушком 2, яке знаходиться на протилежному боці ключа 843 ФІГ, 1 16 14 15 9 Фіг. 2 843 І Фіг. З 10 Фіг. 4 і 843 ДП "Український Інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку -/х • П '2001 р. Формат 60x84 1/8 б ? Обсяг < 4'5~ обл.-вид. арк. Тираж 50 прим. Зам. с Д « 7 УкрІНТЕІ, 03680, Київ-39МСП, вул. Горького, 180. (044) 268-25-22
