Гірничопрохідницька машина

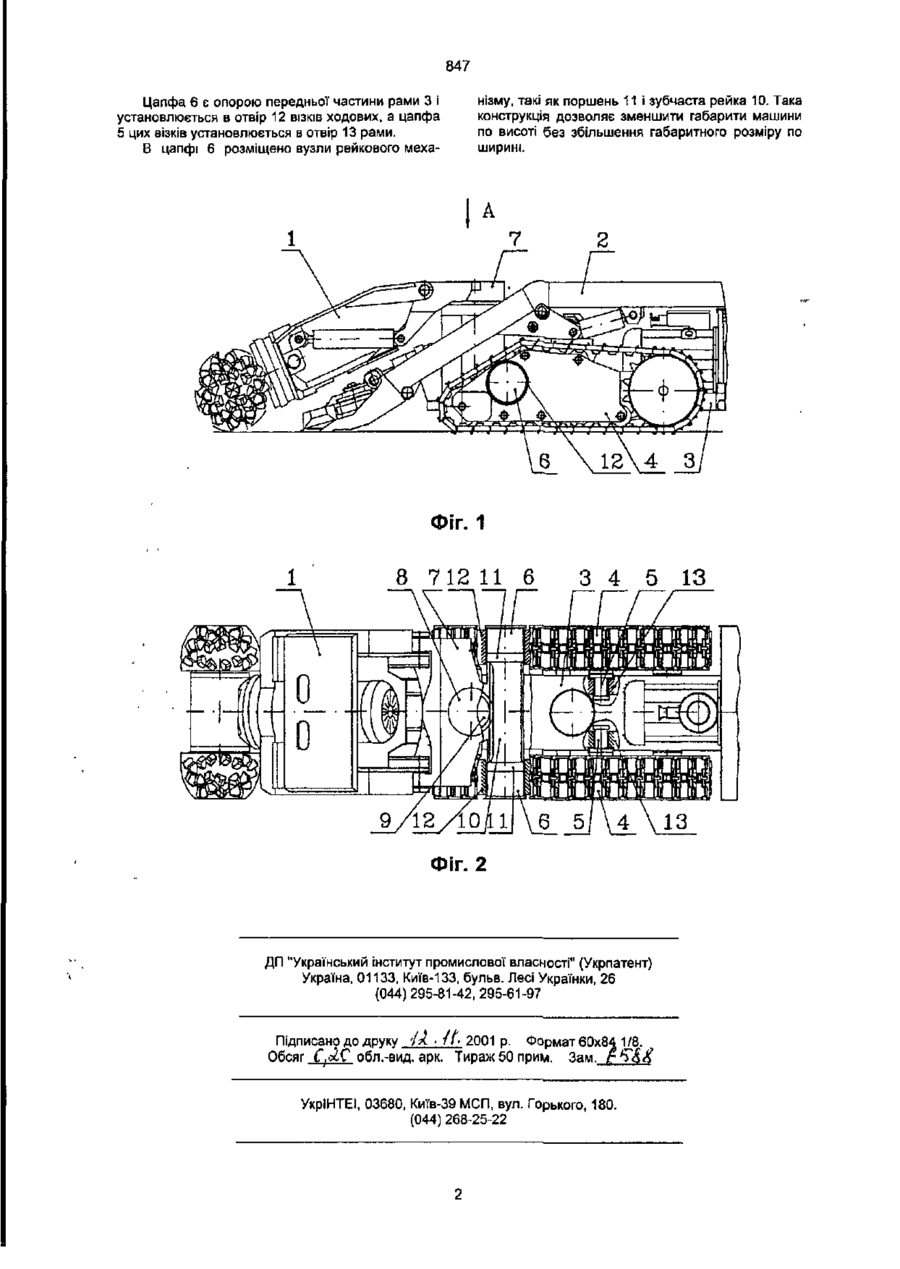

Гірничопрохідницька машина, що включає виконавчий орган, конвейєр, раму, два гусеничні хо дові візки, прикріплені до хвостової та передньої частин рами за допомогою цапф, поворотну турель, змонтований на рамі рейковий механізм повороту виконавчого органа, виконаний у вигляді зубчастої рейки з двома поршнями на кінцях і зубчастого колеса, що знаходиться в зачепленні з зубчастою рейкою і установлене на валу турелі, яка відрізняється тим, що корпус рейкового механізму виконано у вигляді опор передньої частини рами, установлених в отворах корпусів ходових візків, при цьому в указаних опорах, виконаних у вигляді цапф, розміщено вузли рейкового механізму, наприклад, поршні. Корисна модель стосується машин, використовуваних з гірничій промисловості, зокрема, прохідницьких машин. Прототипом корисної моделі є прохідницький комбайн АМ-50 австрійської фірми "Альпіне", описаний у книзі Я.І. Базера та Ін. "Проходческие комбайны", Москва, "Недра", 1974 р., с. 30-32. Указаний комбайн складається з виконавчого органу, конвейєра, двох гусеничних ходових візків, прикріплених до рами за допомогою цапф, поворотної турелі та рейкового механізму повороту виконавчого органу, виконаному у вигляді зубчастої рейки з двома поршнями на кінцях, зубчастого колеса, яке знаходиться в зачепленні з зубчастою рейкою і установлене на валі турелі. Рейковий механізм змонтовано на рамі комбайна над конвейєром. Недоліком даного комбайна є те, що рейковий механізм змонтовано вище візків ходових над конвейєром. Така конструкція відрізняється більшим габаритним розміром по висоті, більшою масою, високою трудомісткістю при виготовленні, нераціональним розміщенням обладнання І зниженням технологічних можливостей. Задачею корисної моделі є створення гірничопрохідницької машини, яка за рахунок розміщення вузлів рейкового механізму в опорах передньої частини рами, установлених в отворах корпусів ходових візків, матиме невеликий габаритний розмір по висоті, низьку трудомісткість при виготовленні і великі технологічні можливості її застосування. Поставлена задача вирішується таким чином. У відомій конструкції комбайна, що складається з виконавчого органу, конвейєра, рами, двох гусеничних ходових візків, прикріплених до хвостової і передньої частин рами за допомогою цапф, поворотної турелі, змонтованого на рамі рейкового механізму повороту виконавчого органу, виконаного у вигляді зубчастої рейки з двома поршнями на кінцях і зубчастого колеса, яке знаходиться в зачепленні з зубчастою рейкою і установлене на валу турелі, згідно з корисною моделлю, корпус рейкового механізму виконано у вигляді опор, передньої частини рами, установлених в отворах візків, при цьому в указаних опорах, виконаних у вигляді цапф, розміщено вузли рейкового механізму. Таким чином, знижується габаритний розмір машини по висоті, зменшується маса машини, знижується трудомісткість її виготовлення і збільшуються технологічні можливості її застосування, такі як, наприклад, піддиральні роботи під навісними шахтними конвейєрами. На фіг. 1 зображено гірничопрохідницьку машину /головний вид/, на фіг. 2 - вид А на фіг. 1. Машина складається з виконавчого органу 1, конвейєра 2, рами 3, двох гусеничних ходових візків 4, прикріплених до хвостової' І передньої частин машини за допомогою цапф 5 та 6, поворотної турелі 7, сполученої з виконавчим органом 1. На валу 8 турелі 7 знаходиться зубчасте колесо 9, що входить в зачеплення з рейкою 10 рейкового механізму, на кінцях якої установлено два поршні 11. 00 847 Цапфа 6 є опорою передньої частини рами 3 і установлюється в отвір 12 ВІЗКІВ ХОДОВИХ, а цапфа 5 цих візків установлюється в отвір 13 рами. В цапфі 6 розміщено вузли рейкового меха нізму, такі як поршень 11 і зубчаста рейка 10. Така конструкція дозволяє зменшити габарити машини по висоті без збільшення габаритного розміру по ширині. А Фіг. 1 8 712 11 6 3 4 5 13 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 {044)295-81-42,295-61-97 Підписано до друку -/х • /А 2001 р. Формат 60x84 1/8. Обсяг СЛС обл.-вид. арк. Тираж 50 прим. Зам. *& УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
