Коробка з кришкою

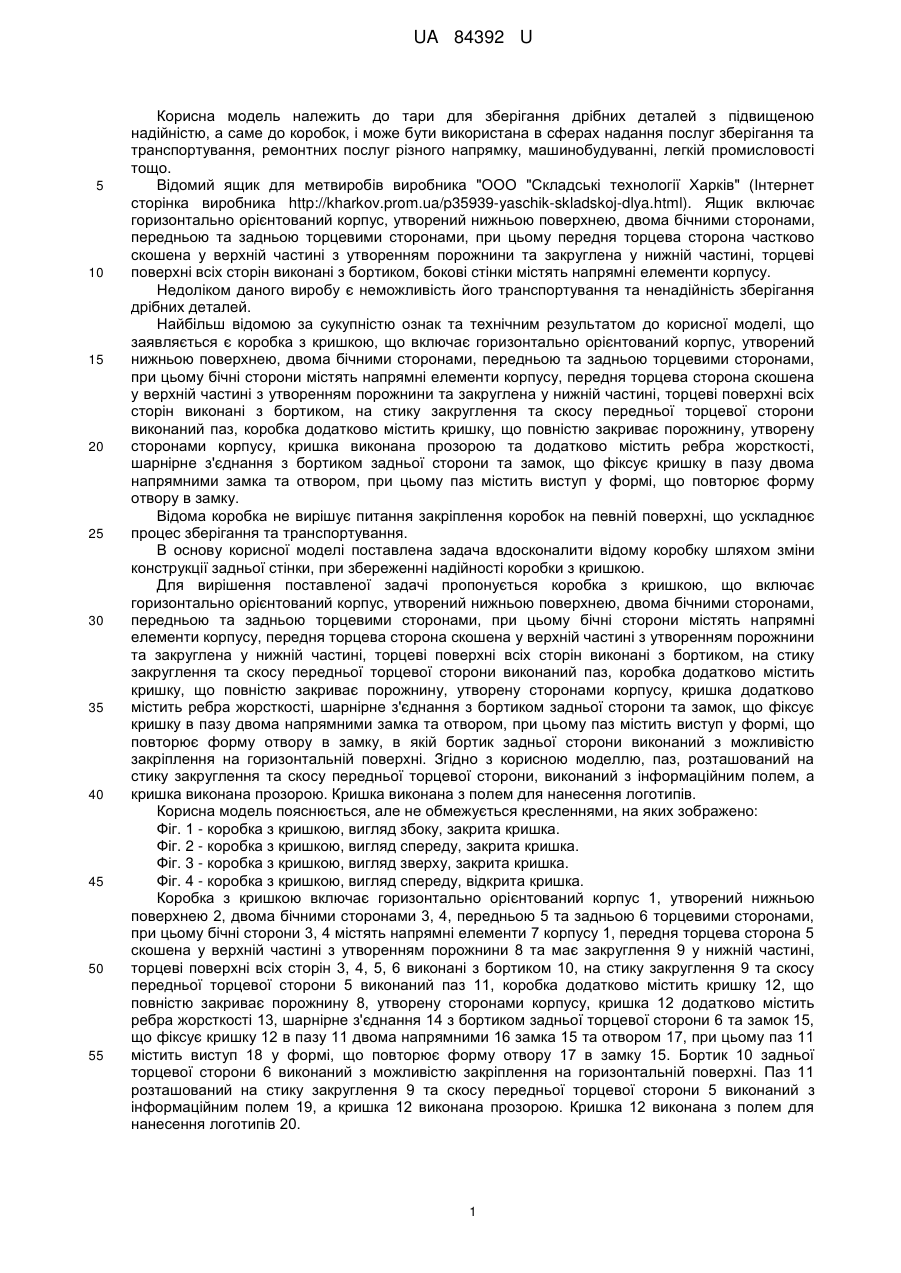

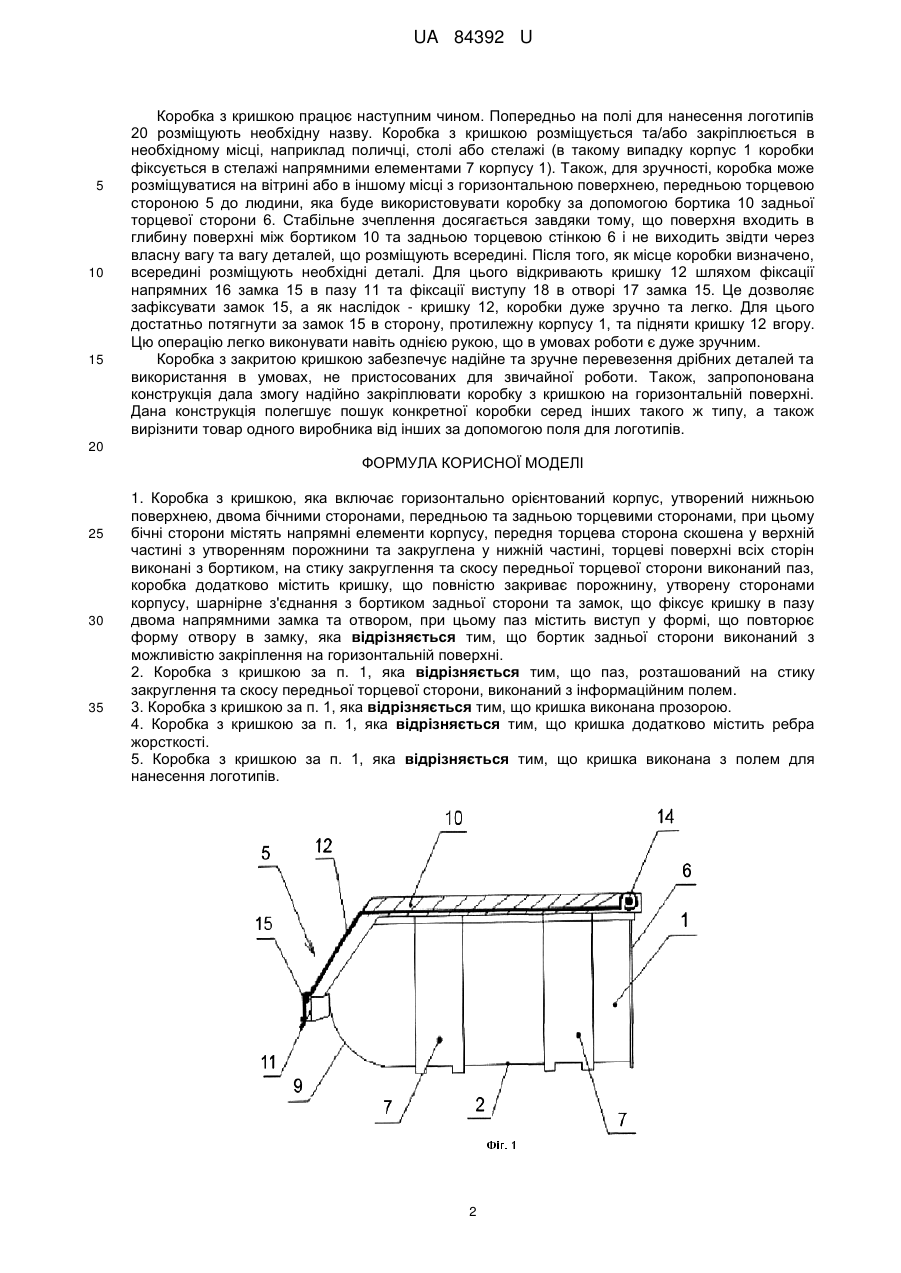

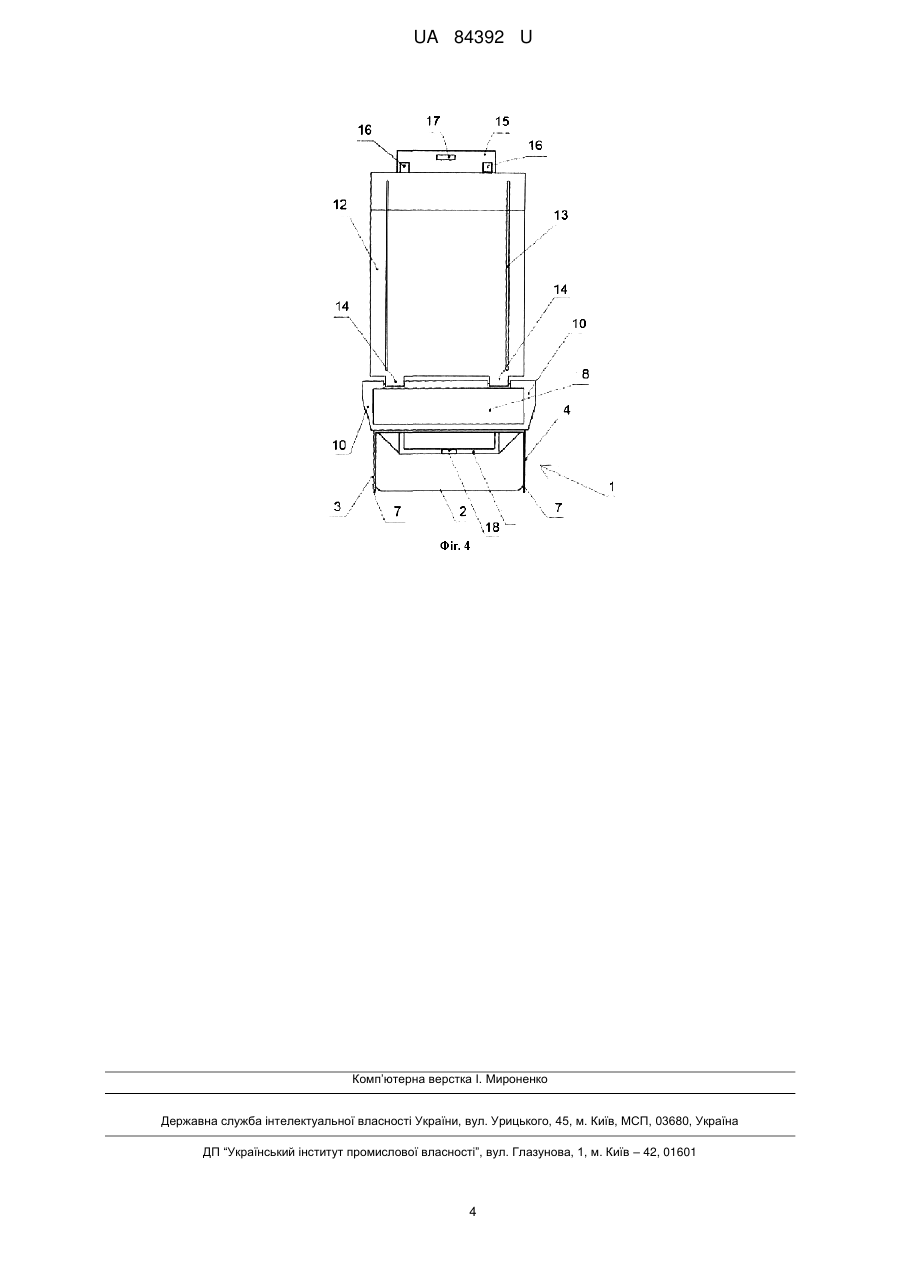

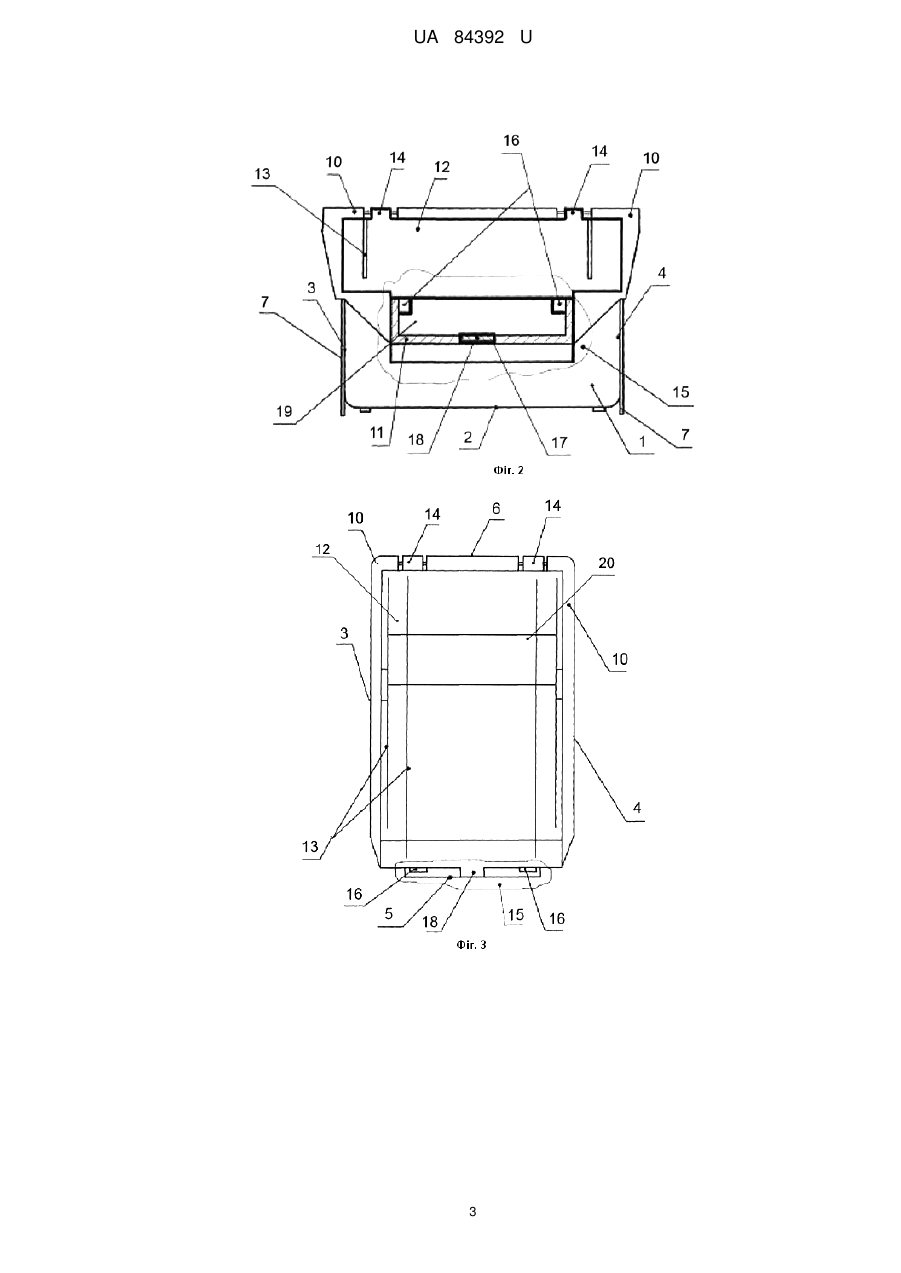

Реферат: UA 84392 U UA 84392 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари для зберігання дрібних деталей з підвищеною надійністю, а саме до коробок, і може бути використана в сферах надання послуг зберігання та транспортування, ремонтних послуг різного напрямку, машинобудуванні, легкій промисловості тощо. Відомий ящик для метвиробів виробника "ООО "Складські технології Харків" (Інтернет сторінка виробника http://kharkov.prom.ua/p35939-yaschik-skladskoj-dlya.html). Ящик включає горизонтально орієнтований корпус, утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому передня торцева сторона частково скошена у верхній частині з утворенням порожнини та закруглена у нижній частині, торцеві поверхні всіх сторін виконані з бортиком, бокові стінки містять напрямні елементи корпусу. Недоліком даного виробу є неможливість його транспортування та ненадійність зберігання дрібних деталей. Найбільш відомою за сукупністю ознак та технічним результатом до корисної моделі, що заявляється є коробка з кришкою, що включає горизонтально орієнтований корпус, утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому бічні сторони містять напрямні елементи корпусу, передня торцева сторона скошена у верхній частині з утворенням порожнини та закруглена у нижній частині, торцеві поверхні всіх сторін виконані з бортиком, на стику закруглення та скосу передньої торцевої сторони виконаний паз, коробка додатково містить кришку, що повністю закриває порожнину, утворену сторонами корпусу, кришка виконана прозорою та додатково містить ребра жорсткості, шарнірне з'єднання з бортиком задньої сторони та замок, що фіксує кришку в пазу двома напрямними замка та отвором, при цьому паз містить виступ у формі, що повторює форму отвору в замку. Відома коробка не вирішує питання закріплення коробок на певній поверхні, що ускладнює процес зберігання та транспортування. В основу корисної моделі поставлена задача вдосконалити відому коробку шляхом зміни конструкції задньої стінки, при збереженні надійності коробки з кришкою. Для вирішення поставленої задачі пропонується коробка з кришкою, що включає горизонтально орієнтований корпус, утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому бічні сторони містять напрямні елементи корпусу, передня торцева сторона скошена у верхній частині з утворенням порожнини та закруглена у нижній частині, торцеві поверхні всіх сторін виконані з бортиком, на стику закруглення та скосу передньої торцевої сторони виконаний паз, коробка додатково містить кришку, що повністю закриває порожнину, утворену сторонами корпусу, кришка додатково містить ребра жорсткості, шарнірне з'єднання з бортиком задньої сторони та замок, що фіксує кришку в пазу двома напрямними замка та отвором, при цьому паз містить виступ у формі, що повторює форму отвору в замку, в якій бортик задньої сторони виконаний з можливістю закріплення на горизонтальній поверхні. Згідно з корисною моделлю, паз, розташований на стику закруглення та скосу передньої торцевої сторони, виконаний з інформаційним полем, а кришка виконана прозорою. Кришка виконана з полем для нанесення логотипів. Корисна модель пояснюється, але не обмежується кресленнями, на яких зображено: Фіг. 1 - коробка з кришкою, вигляд збоку, закрита кришка. Фіг. 2 - коробка з кришкою, вигляд спереду, закрита кришка. Фіг. 3 - коробка з кришкою, вигляд зверху, закрита кришка. Фіг. 4 - коробка з кришкою, вигляд спереду, відкрита кришка. Коробка з кришкою включає горизонтально орієнтований корпус 1, утворений нижньою поверхнею 2, двома бічними сторонами 3, 4, передньою 5 та задньою 6 торцевими сторонами, при цьому бічні сторони 3, 4 містять напрямні елементи 7 корпусу 1, передня торцева сторона 5 скошена у верхній частині з утворенням порожнини 8 та має закруглення 9 у нижній частині, торцеві поверхні всіх сторін 3, 4, 5, 6 виконані з бортиком 10, на стику закруглення 9 та скосу передньої торцевої сторони 5 виконаний паз 11, коробка додатково містить кришку 12, що повністю закриває порожнину 8, утворену сторонами корпусу, кришка 12 додатково містить ребра жорсткості 13, шарнірне з'єднання 14 з бортиком задньої торцевої сторони 6 та замок 15, що фіксує кришку 12 в пазу 11 двома напрямними 16 замка 15 та отвором 17, при цьому паз 11 містить виступ 18 у формі, що повторює форму отвору 17 в замку 15. Бортик 10 задньої торцевої сторони 6 виконаний з можливістю закріплення на горизонтальній поверхні. Паз 11 розташований на стику закруглення 9 та скосу передньої торцевої сторони 5 виконаний з інформаційним полем 19, а кришка 12 виконана прозорою. Кришка 12 виконана з полем для нанесення логотипів 20. 1 UA 84392 U 5 10 15 Коробка з кришкою працює наступним чином. Попередньо на полі для нанесення логотипів 20 розміщують необхідну назву. Коробка з кришкою розміщується та/або закріплюється в необхідному місці, наприклад поличці, столі або стелажі (в такому випадку корпус 1 коробки фіксується в стелажі напрямними елементами 7 корпусу 1). Також, для зручності, коробка може розміщуватися на вітрині або в іншому місці з горизонтальною поверхнею, передньою торцевою стороною 5 до людини, яка буде використовувати коробку за допомогою бортика 10 задньої торцевої сторони 6. Стабільне зчеплення досягається завдяки тому, що поверхня входить в глибину поверхні між бортиком 10 та задньою торцевою стінкою 6 і не виходить звідти через власну вагу та вагу деталей, що розміщують всередині. Після того, як місце коробки визначено, всередині розміщують необхідні деталі. Для цього відкривають кришку 12 шляхом фіксації напрямних 16 замка 15 в пазу 11 та фіксації виступу 18 в отворі 17 замка 15. Це дозволяє зафіксувати замок 15, а як наслідок - кришку 12, коробки дуже зручно та легко. Для цього достатньо потягнути за замок 15 в сторону, протилежну корпусу 1, та підняти кришку 12 вгору. Цю операцію легко виконувати навіть однією рукою, що в умовах роботи є дуже зручним. Коробка з закритою кришкою забезпечує надійне та зручне перевезення дрібних деталей та використання в умовах, не пристосованих для звичайної роботи. Також, запропонована конструкція дала змогу надійно закріплювати коробку з кришкою на горизонтальній поверхні. Дана конструкція полегшує пошук конкретної коробки серед інших такого ж типу, а також вирізнити товар одного виробника від інших за допомогою поля для логотипів. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Коробка з кришкою, яка включає горизонтально орієнтований корпус, утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому бічні сторони містять напрямні елементи корпусу, передня торцева сторона скошена у верхній частині з утворенням порожнини та закруглена у нижній частині, торцеві поверхні всіх сторін виконані з бортиком, на стику закруглення та скосу передньої торцевої сторони виконаний паз, коробка додатково містить кришку, що повністю закриває порожнину, утворену сторонами корпусу, шарнірне з'єднання з бортиком задньої сторони та замок, що фіксує кришку в пазу двома напрямними замка та отвором, при цьому паз містить виступ у формі, що повторює форму отвору в замку, яка відрізняється тим, що бортик задньої сторони виконаний з можливістю закріплення на горизонтальній поверхні. 2. Коробка з кришкою за п. 1, яка відрізняється тим, що паз, розташований на стику закруглення та скосу передньої торцевої сторони, виконаний з інформаційним полем. 3. Коробка з кришкою за п. 1, яка відрізняється тим, що кришка виконана прозорою. 4. Коробка з кришкою за п. 1, яка відрізняється тим, що кришка додатково містить ребра жорсткості. 5. Коробка з кришкою за п. 1, яка відрізняється тим, що кришка виконана з полем для нанесення логотипів. 2 UA 84392 U 3 UA 84392 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
