Коробка з кришкою

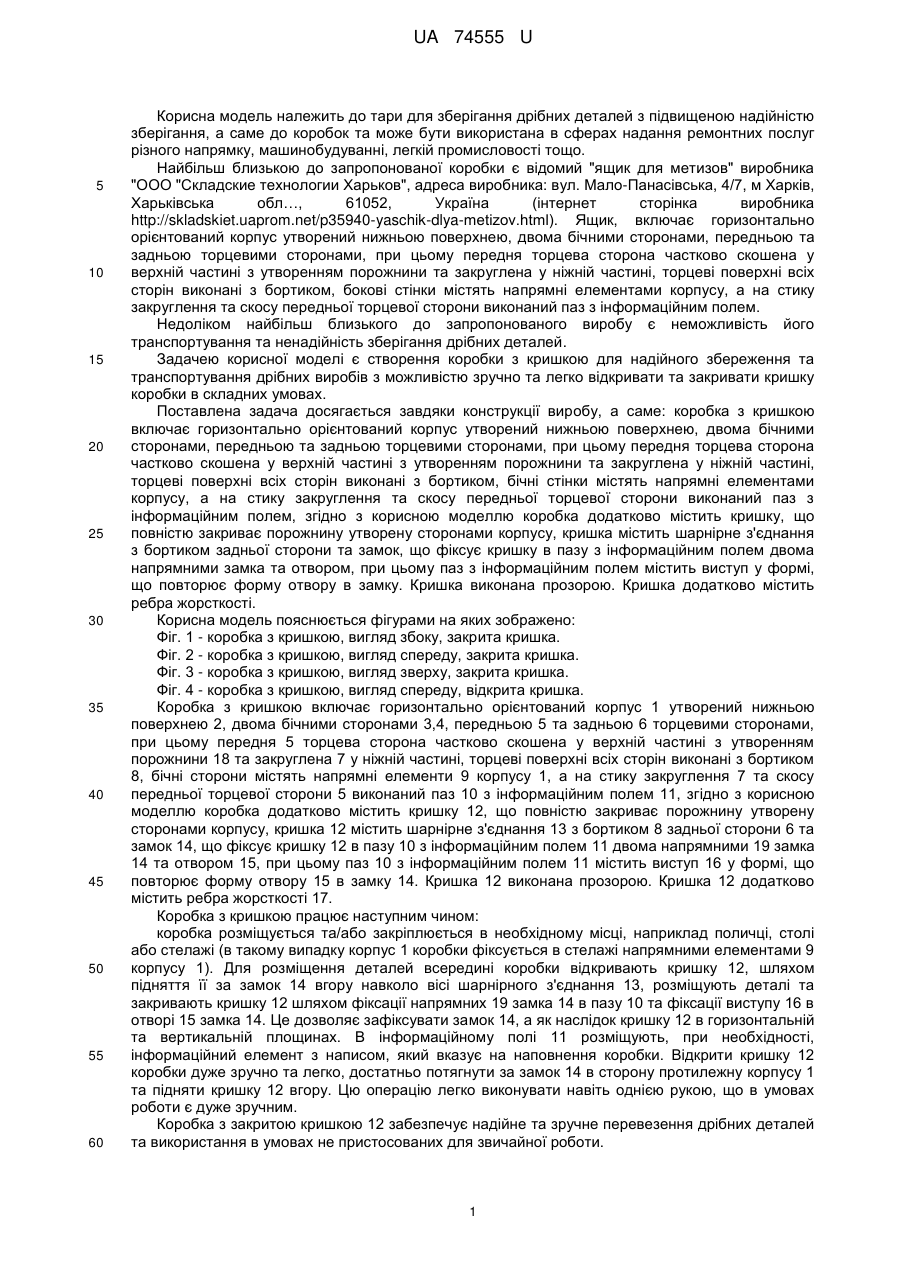

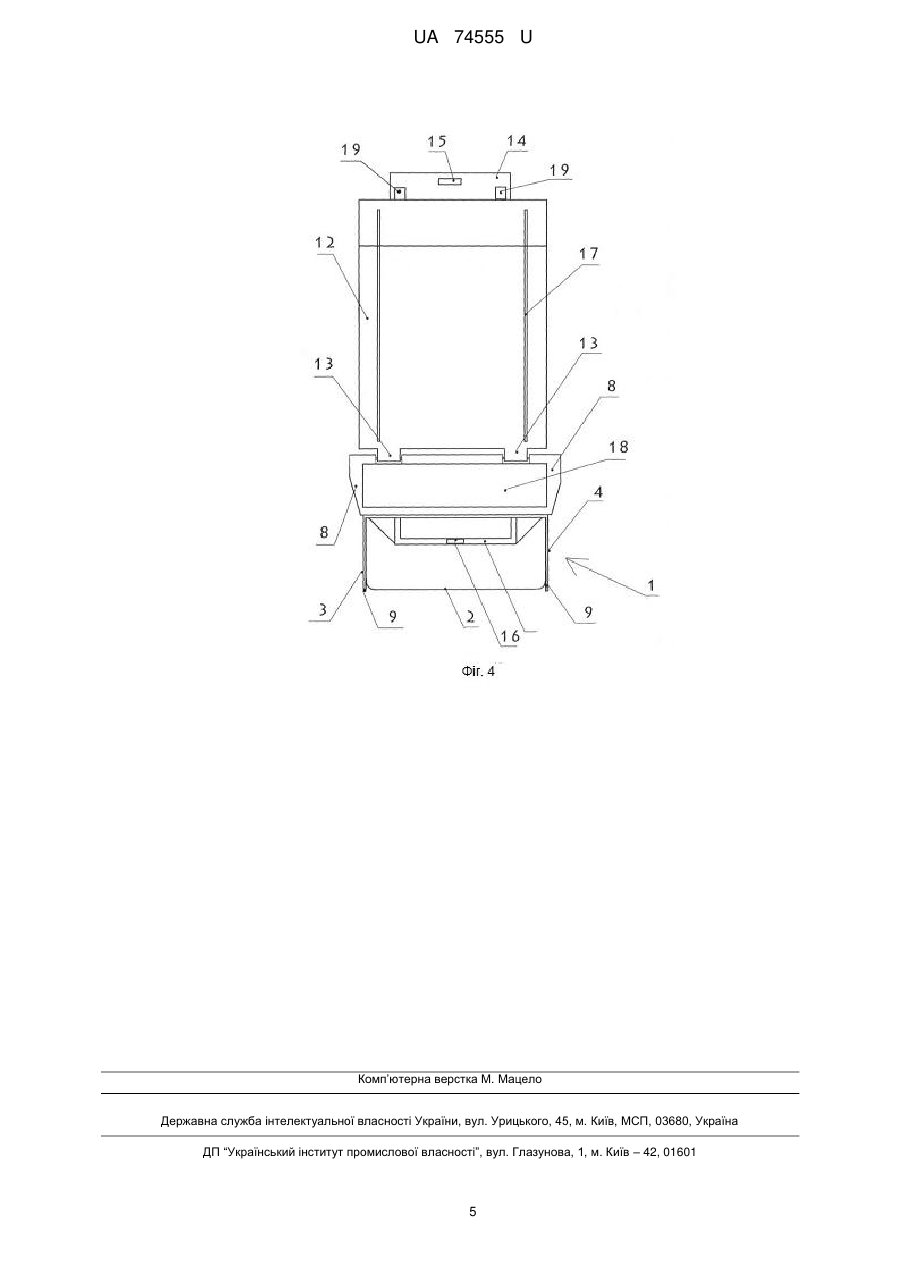

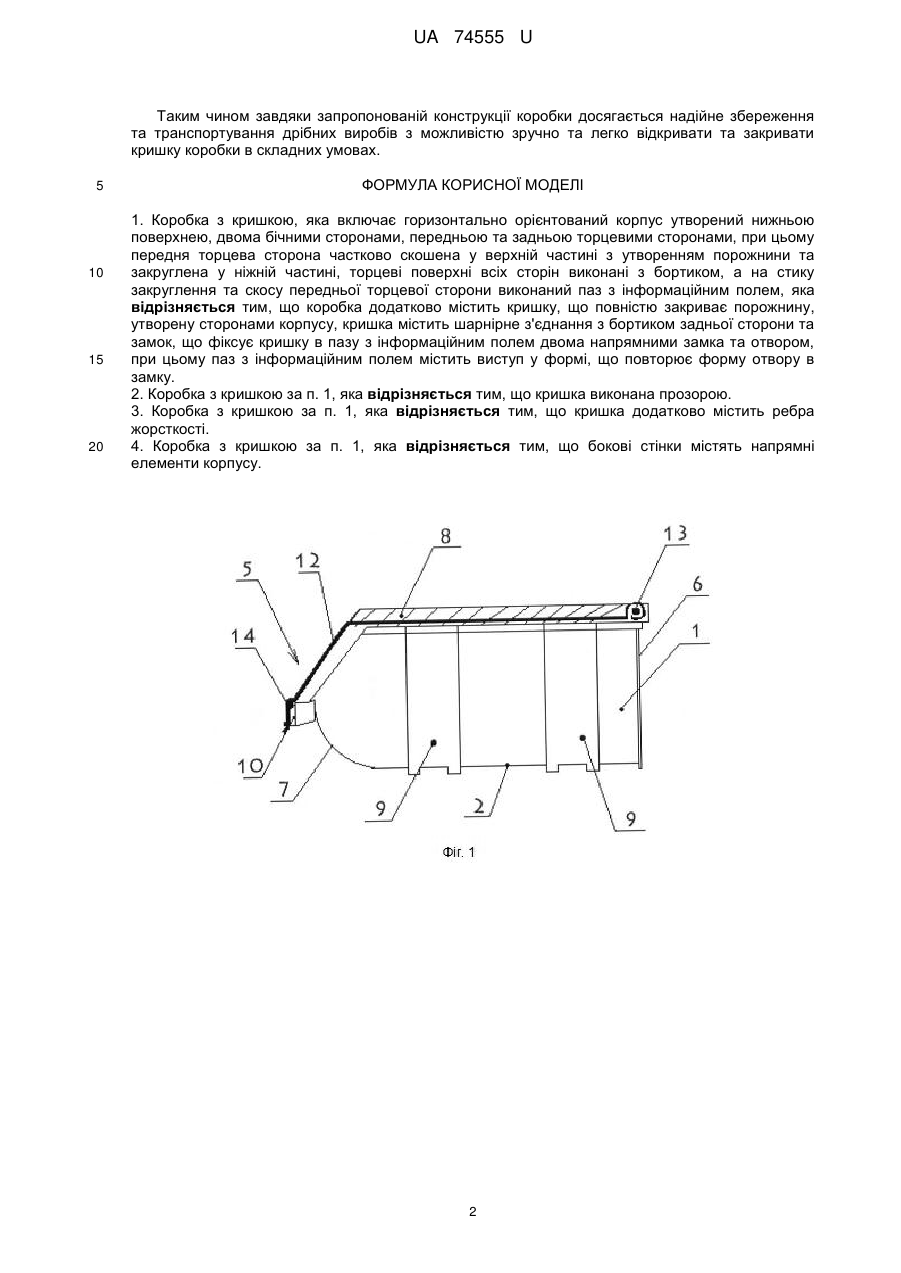

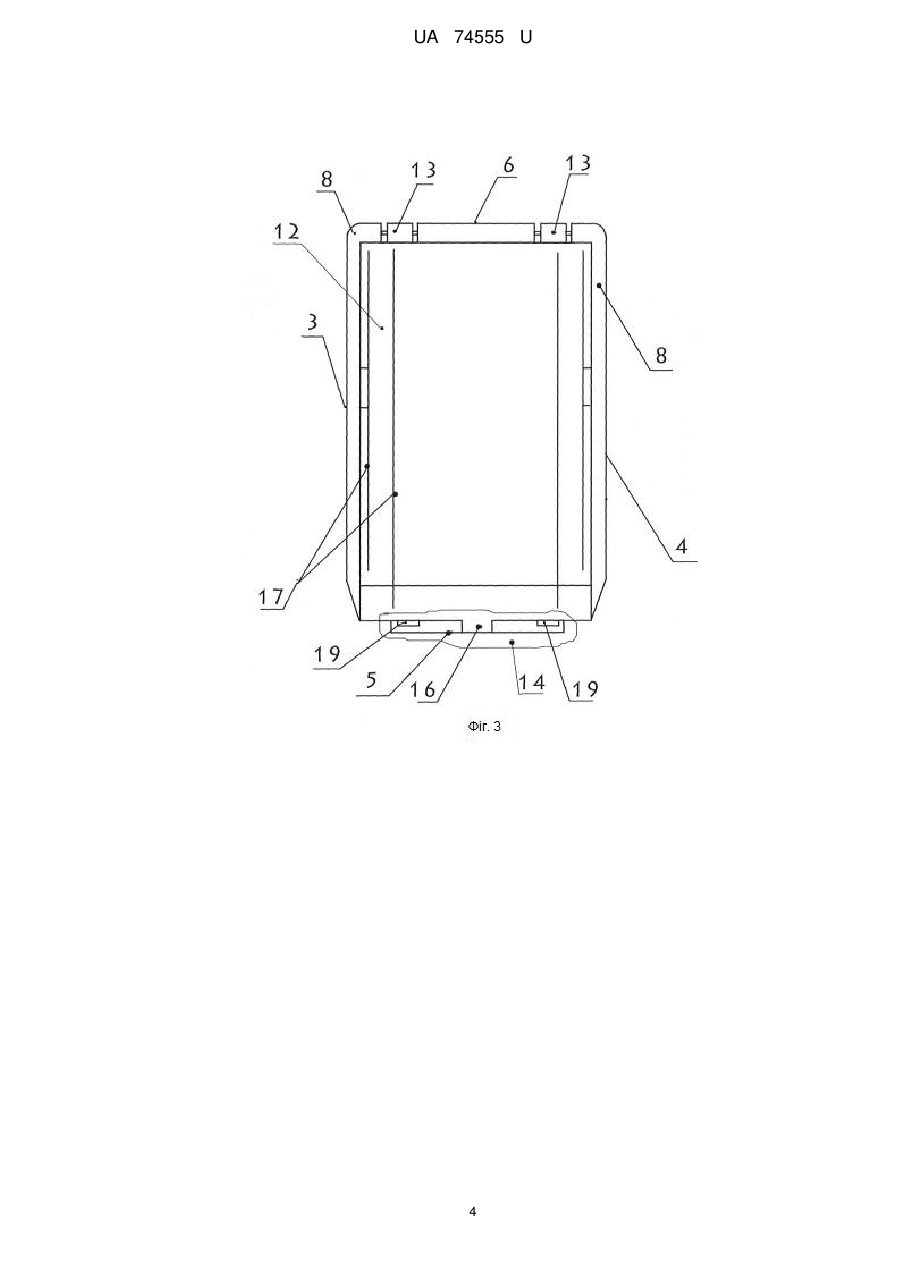

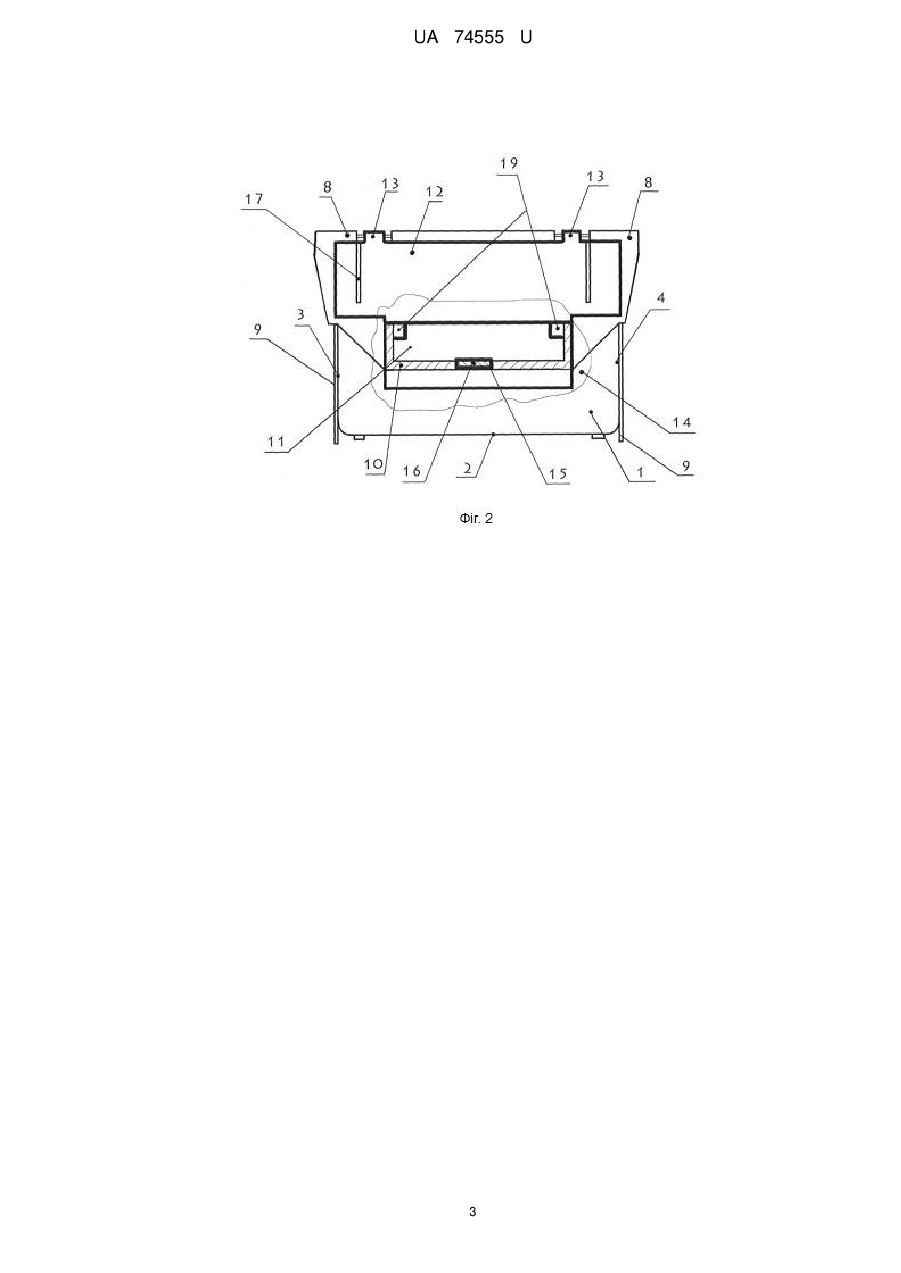

Реферат: UA 74555 U UA 74555 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари для зберігання дрібних деталей з підвищеною надійністю зберігання, а саме до коробок та може бути використана в сферах надання ремонтних послуг різного напрямку, машинобудуванні, легкій промисловості тощо. Найбільш близькою до запропонованої коробки є відомий "ящик для метизов" виробника "ООО "Складские технологии Харьков", адреса виробника: вул. Мало-Панасівська, 4/7, м Харків, Харьківська обл…, 61052, Україна (інтернет сторінка виробника http://skladskiet.uaprom.net/p35940-yaschik-dlya-metizov.html). Ящик, включає горизонтально орієнтований корпус утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому передня торцева сторона частково скошена у верхній частині з утворенням порожнини та закруглена у ніжній частині, торцеві поверхні всіх сторін виконані з бортиком, бокові стінки містять напрямні елементами корпусу, а на стику закруглення та скосу передньої торцевої сторони виконаний паз з інформаційним полем. Недоліком найбільш близького до запропонованого виробу є неможливість його транспортування та ненадійність зберігання дрібних деталей. Задачею корисної моделі є створення коробки з кришкою для надійного збереження та транспортування дрібних виробів з можливістю зручно та легко відкривати та закривати кришку коробки в складних умовах. Поставлена задача досягається завдяки конструкції виробу, а саме: коробка з кришкою включає горизонтально орієнтований корпус утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому передня торцева сторона частково скошена у верхній частині з утворенням порожнини та закруглена у ніжній частині, торцеві поверхні всіх сторін виконані з бортиком, бічні стінки містять напрямні елементами корпусу, а на стику закруглення та скосу передньої торцевої сторони виконаний паз з інформаційним полем, згідно з корисною моделлю коробка додатково містить кришку, що повністю закриває порожнину утворену сторонами корпусу, кришка містить шарнірне з'єднання з бортиком задньої сторони та замок, що фіксує кришку в пазу з інформаційним полем двома напрямними замка та отвором, при цьому паз з інформаційним полем містить виступ у формі, що повторює форму отвору в замку. Кришка виконана прозорою. Кришка додатково містить ребра жорсткості. Корисна модель пояснюється фігурами на яких зображено: Фіг. 1 - коробка з кришкою, вигляд збоку, закрита кришка. Фіг. 2 - коробка з кришкою, вигляд спереду, закрита кришка. Фіг. 3 - коробка з кришкою, вигляд зверху, закрита кришка. Фіг. 4 - коробка з кришкою, вигляд спереду, відкрита кришка. Коробка з кришкою включає горизонтально орієнтований корпус 1 утворений нижньою поверхнею 2, двома бічними сторонами 3,4, передньою 5 та задньою 6 торцевими сторонами, при цьому передня 5 торцева сторона частково скошена у верхній частині з утворенням порожнини 18 та закруглена 7 у ніжній частині, торцеві поверхні всіх сторін виконані з бортиком 8, бічні сторони містять напрямні елементи 9 корпусу 1, а на стику закруглення 7 та скосу передньої торцевої сторони 5 виконаний паз 10 з інформаційним полем 11, згідно з корисною моделлю коробка додатково містить кришку 12, що повністю закриває порожнину утворену сторонами корпусу, кришка 12 містить шарнірне з'єднання 13 з бортиком 8 задньої сторони 6 та замок 14, що фіксує кришку 12 в пазу 10 з інформаційним полем 11 двома напрямними 19 замка 14 та отвором 15, при цьому паз 10 з інформаційним полем 11 містить виступ 16 у формі, що повторює форму отвору 15 в замку 14. Кришка 12 виконана прозорою. Кришка 12 додатково містить ребра жорсткості 17. Коробка з кришкою працює наступним чином: коробка розміщується та/або закріплюється в необхідному місці, наприклад поличці, столі або стелажі (в такому випадку корпус 1 коробки фіксується в стелажі напрямними елементами 9 корпусу 1). Для розміщення деталей всередині коробки відкривають кришку 12, шляхом підняття її за замок 14 вгору навколо вісі шарнірного з'єднання 13, розміщують деталі та закривають кришку 12 шляхом фіксації напрямних 19 замка 14 в пазу 10 та фіксації виступу 16 в отворі 15 замка 14. Це дозволяє зафіксувати замок 14, а як наслідок кришку 12 в горизонтальній та вертикальній площинах. В інформаційному полі 11 розміщують, при необхідності, інформаційний елемент з написом, який вказує на наповнення коробки. Відкрити кришку 12 коробки дуже зручно та легко, достатньо потягнути за замок 14 в сторону протилежну корпусу 1 та підняти кришку 12 вгору. Цю операцію легко виконувати навіть однією рукою, що в умовах роботи є дуже зручним. Коробка з закритою кришкою 12 забезпечує надійне та зручне перевезення дрібних деталей та використання в умовах не пристосованих для звичайної роботи. 1 UA 74555 U Таким чином завдяки запропонованій конструкції коробки досягається надійне збереження та транспортування дрібних виробів з можливістю зручно та легко відкривати та закривати кришку коробки в складних умовах. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Коробка з кришкою, яка включає горизонтально орієнтований корпус утворений нижньою поверхнею, двома бічними сторонами, передньою та задньою торцевими сторонами, при цьому передня торцева сторона частково скошена у верхній частині з утворенням порожнини та закруглена у ніжній частині, торцеві поверхні всіх сторін виконані з бортиком, а на стику закруглення та скосу передньої торцевої сторони виконаний паз з інформаційним полем, яка відрізняється тим, що коробка додатково містить кришку, що повністю закриває порожнину, утворену сторонами корпусу, кришка містить шарнірне з'єднання з бортиком задньої сторони та замок, що фіксує кришку в пазу з інформаційним полем двома напрямними замка та отвором, при цьому паз з інформаційним полем містить виступ у формі, що повторює форму отвору в замку. 2. Коробка з кришкою за п. 1, яка відрізняється тим, що кришка виконана прозорою. 3. Коробка з кришкою за п. 1, яка відрізняється тим, що кришка додатково містить ребра жорсткості. 4. Коробка з кришкою за п. 1, яка відрізняється тим, що бокові стінки містять напрямні елементи корпусу. 2 UA 74555 U 3 UA 74555 U 4 UA 74555 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
