Пристрій для зчитування цифрової інформації з магнітного носія

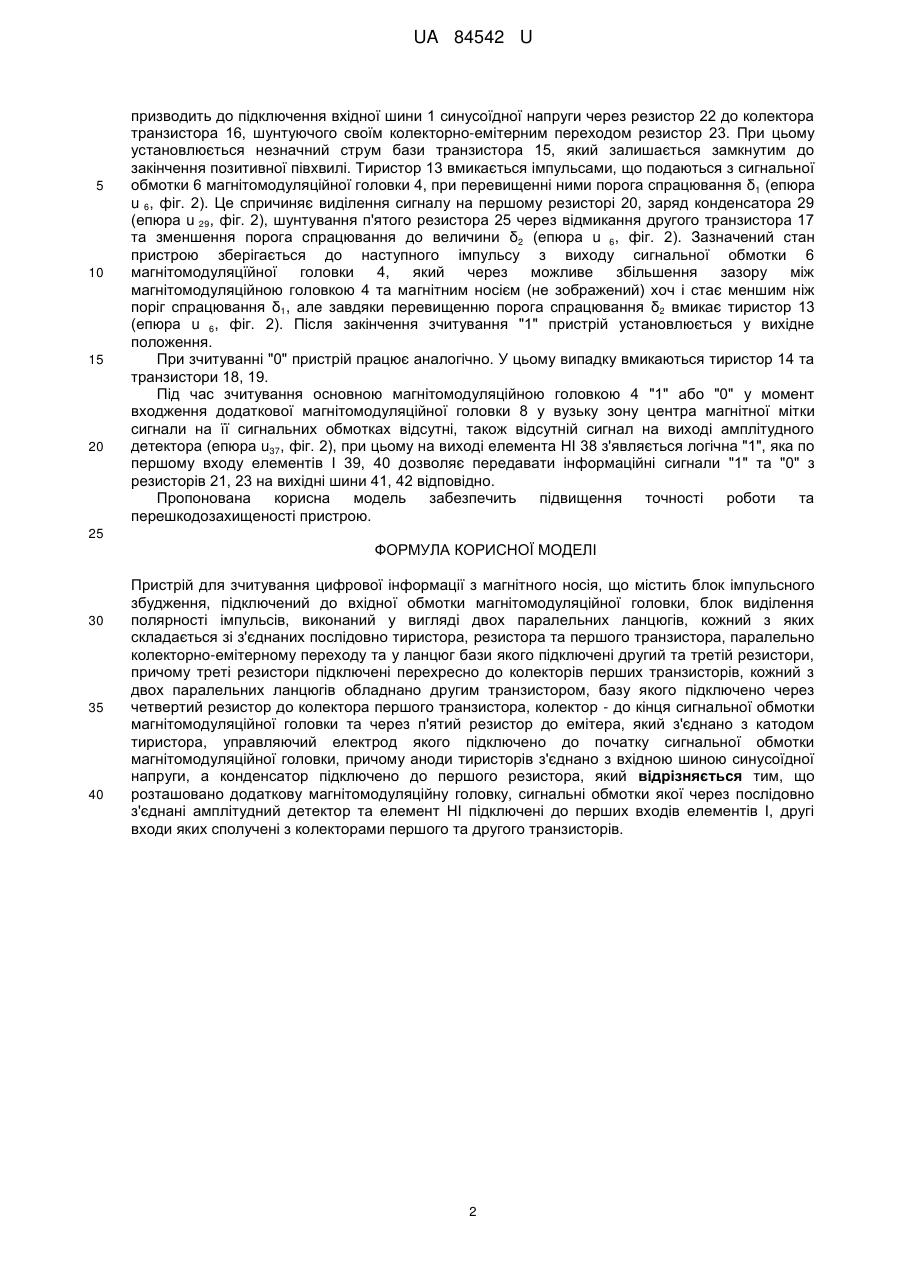

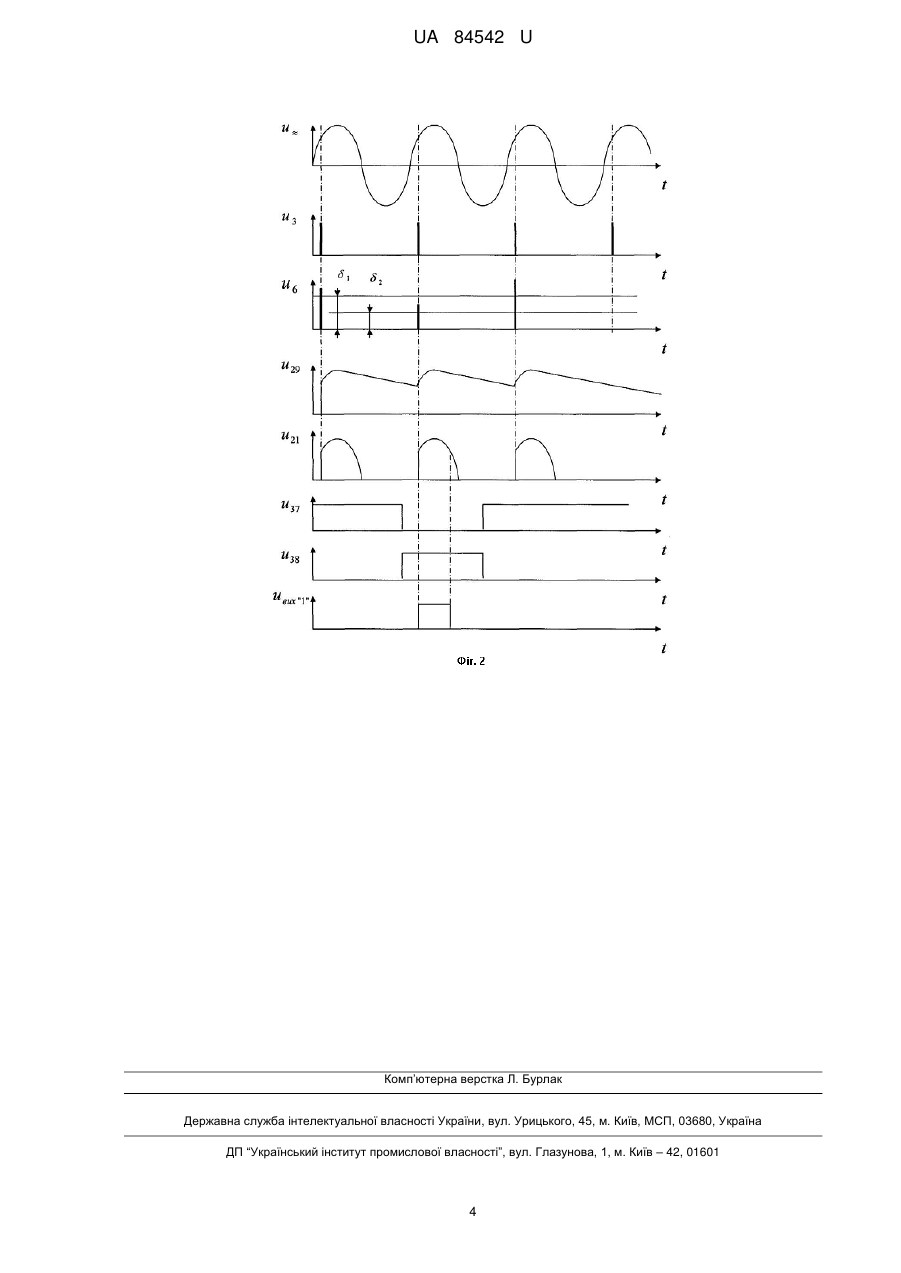

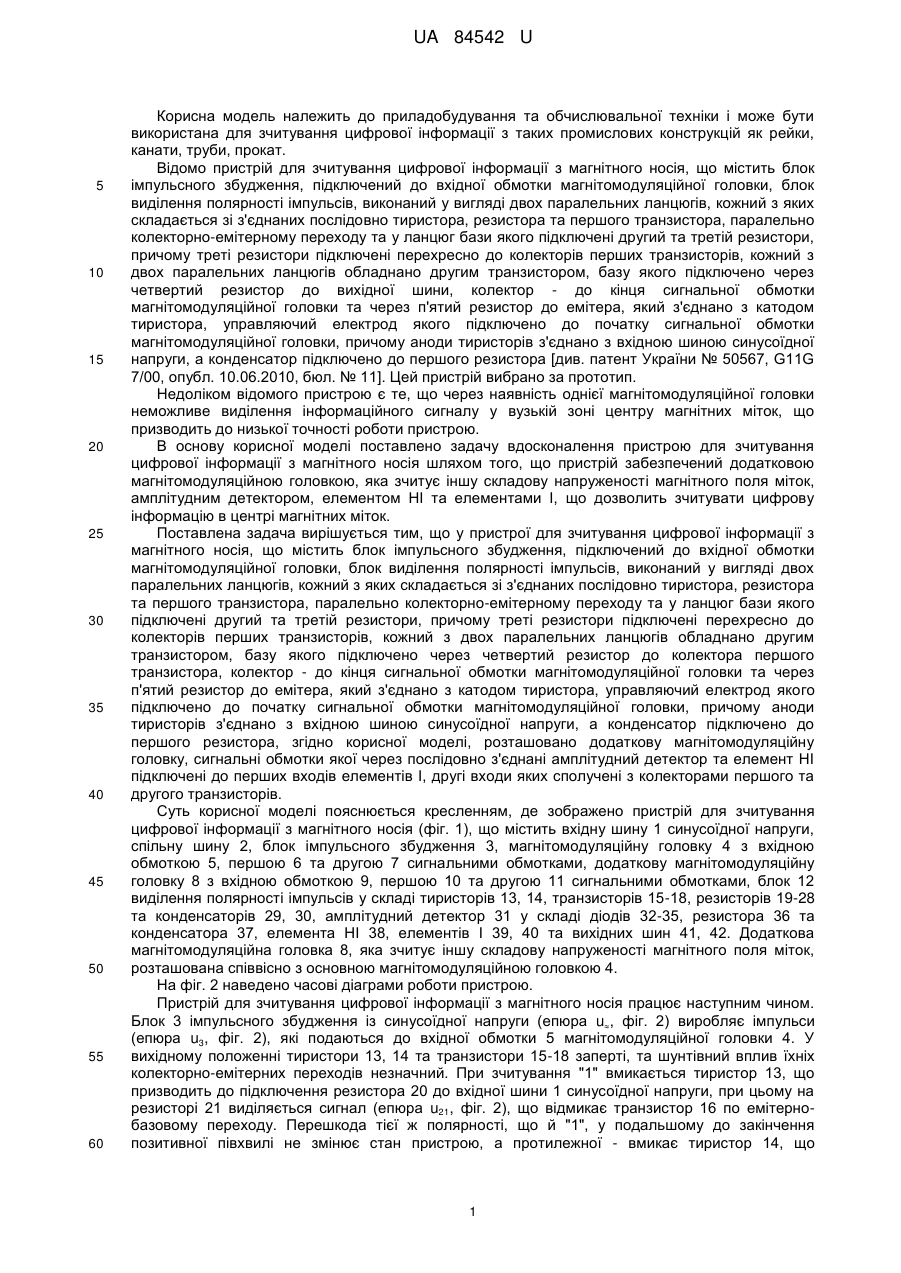

Реферат: UA 84542 U UA 84542 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування та обчислювальної техніки і може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складається зі з'єднаних послідовно тиристора, резистора та першого транзистора, паралельно колекторно-емітерному переходу та у ланцюг бази якого підключені другий та третій резистори, причому треті резистори підключені перехресно до колекторів перших транзисторів, кожний з двох паралельних ланцюгів обладнано другим транзистором, базу якого підключено через четвертий резистор до вихідної шини, колектор - до кінця сигнальної обмотки магнітомодуляційної головки та через п'ятий резистор до емітера, який з'єднано з катодом тиристора, управляючий електрод якого підключено до початку сигнальної обмотки магнітомодуляційної головки, причому аноди тиристорів з'єднано з вхідною шиною синусоїдної напруги, а конденсатор підключено до першого резистора [див. патент України № 50567, G11G 7/00, опубл. 10.06.2010, бюл. № 11]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що через наявність однієї магнітомодуляційної головки неможливе виділення інформаційного сигналу у вузькій зоні центру магнітних міток, що призводить до низької точності роботи пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування цифрової інформації з магнітного носія шляхом того, що пристрій забезпечений додатковою магнітомодуляційною головкою, яка зчитує іншу складову напруженості магнітного поля міток, амплітудним детектором, елементом НІ та елементами І, що дозволить зчитувати цифрову інформацію в центрі магнітних міток. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складається зі з'єднаних послідовно тиристора, резистора та першого транзистора, паралельно колекторно-емітерному переходу та у ланцюг бази якого підключені другий та третій резистори, причому треті резистори підключені перехресно до колекторів перших транзисторів, кожний з двох паралельних ланцюгів обладнано другим транзистором, базу якого підключено через четвертий резистор до колектора першого транзистора, колектор - до кінця сигнальної обмотки магнітомодуляційної головки та через п'ятий резистор до емітера, який з'єднано з катодом тиристора, управляючий електрод якого підключено до початку сигнальної обмотки магнітомодуляційної головки, причому аноди тиристорів з'єднано з вхідною шиною синусоїдної напруги, а конденсатор підключено до першого резистора, згідно корисної моделі, розташовано додаткову магнітомодуляційну головку, сигнальні обмотки якої через послідовно з'єднані амплітудний детектор та елемент НІ підключені до перших входів елементів І, другі входи яких сполучені з колекторами першого та другого транзисторів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітного носія (фіг. 1), що містить вхідну шину 1 синусоїдної напруги, спільну шину 2, блок імпульсного збудження 3, магнітомодуляційну головку 4 з вхідною обмоткою 5, першою 6 та другою 7 сигнальними обмотками, додаткову магнітомодуляційну головку 8 з вхідною обмоткою 9, першою 10 та другою 11 сигнальними обмотками, блок 12 виділення полярності імпульсів у складі тиристорів 13, 14, транзисторів 15-18, резисторів 19-28 та конденсаторів 29, 30, амплітудний детектор 31 у складі діодів 32-35, резистора 36 та конденсатора 37, елемента НІ 38, елементів І 39, 40 та вихідних шин 41, 42. Додаткова магнітомодуляційна головка 8, яка зчитує іншу складову напруженості магнітного поля міток, розташована співвісно з основною магнітомодуляційною головкою 4. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Блок 3 імпульсного збудження із синусоїдної напруги (епюра u, фіг. 2) виробляє імпульси (епюра u3, фіг. 2), які подаються до вхідної обмотки 5 магнітомодуляційної головки 4. У вихідному положенні тиристори 13, 14 та транзистори 15-18 заперті, та шунтівний вплив їхніх колекторно-емітерних переходів незначний. При зчитування "1" вмикається тиристор 13, що призводить до підключення резистора 20 до вхідної шини 1 синусоїдної напруги, при цьому на резисторі 21 виділяється сигнал (епюра u21, фіг. 2), що відмикає транзистор 16 по емітернобазовому переходу. Перешкода тієї ж полярності, що й "1", у подальшому до закінчення позитивної півхвилі не змінює стан пристрою, а протилежної - вмикає тиристор 14, що 1 UA 84542 U 5 10 15 20 призводить до підключення вхідної шини 1 синусоїдної напруги через резистор 22 до колектора транзистора 16, шунтуючого своїм колекторно-емітерним переходом резистор 23. При цьому установлюється незначний струм бази транзистора 15, який залишається замкнутим до закінчення позитивної півхвилі. Тиристор 13 вмикається імпульсами, що подаються з сигнальної обмотки 6 магнітомодуляційної головки 4, при перевищенні ними порога спрацювання δ1 (епюра u 6, фіг. 2). Це спричиняє виділення сигналу на першому резисторі 20, заряд конденсатора 29 (епюра u 29, фіг. 2), шунтування п'ятого резистора 25 через відмикання другого транзистора 17 та зменшення порога спрацювання до величини δ2 (епюра u 6, фіг. 2). Зазначений стан пристрою зберігається до наступного імпульсу з виходу сигнальної обмотки 6 магнітомодуляцїйної головки 4, який через можливе збільшення зазору між магнітомодуляційною головкою 4 та магнітним носієм (не зображений) хоч і стає меншим ніж поріг спрацювання δ1, але завдяки перевищенню порога спрацювання δ2 вмикає тиристор 13 (епюра u 6, фіг. 2). Після закінчення зчитування "1" пристрій установлюється у вихідне положення. При зчитуванні "0" пристрій працює аналогічно. У цьому випадку вмикаються тиристор 14 та транзистори 18, 19. Під час зчитування основною магнітомодуляційною головкою 4 "1" або "0" у момент входження додаткової магнітомодуляційної головки 8 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках відсутні, також відсутній сигнал на виході амплітудного детектора (епюра u37, фіг. 2), при цьому на виході елемента НІ 38 з'являється логічна "1", яка по першому входу елементів І 39, 40 дозволяє передавати інформаційні сигнали "1" та "0" з резисторів 21, 23 на вихідні шини 41, 42 відповідно. Пропонована корисна модель забезпечить підвищення точності роботи та перешкодозахищеності пристрою. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складається зі з'єднаних послідовно тиристора, резистора та першого транзистора, паралельно колекторно-емітерному переходу та у ланцюг бази якого підключені другий та третій резистори, причому треті резистори підключені перехресно до колекторів перших транзисторів, кожний з двох паралельних ланцюгів обладнано другим транзистором, базу якого підключено через четвертий резистор до колектора першого транзистора, колектор - до кінця сигнальної обмотки магнітомодуляційної головки та через п'ятий резистор до емітера, який з'єднано з катодом тиристора, управляючий електрод якого підключено до початку сигнальної обмотки магнітомодуляційної головки, причому аноди тиристорів з'єднано з вхідною шиною синусоїдної напруги, а конденсатор підключено до першого резистора, який відрізняється тим, що розташовано додаткову магнітомодуляційну головку, сигнальні обмотки якої через послідовно з'єднані амплітудний детектор та елемент НІ підключені до перших входів елементів І, другі входи яких сполучені з колекторами першого та другого транзисторів. 2 UA 84542 U 3 UA 84542 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
