Пристрій для зчитування цифрової інформації з магнітного носія

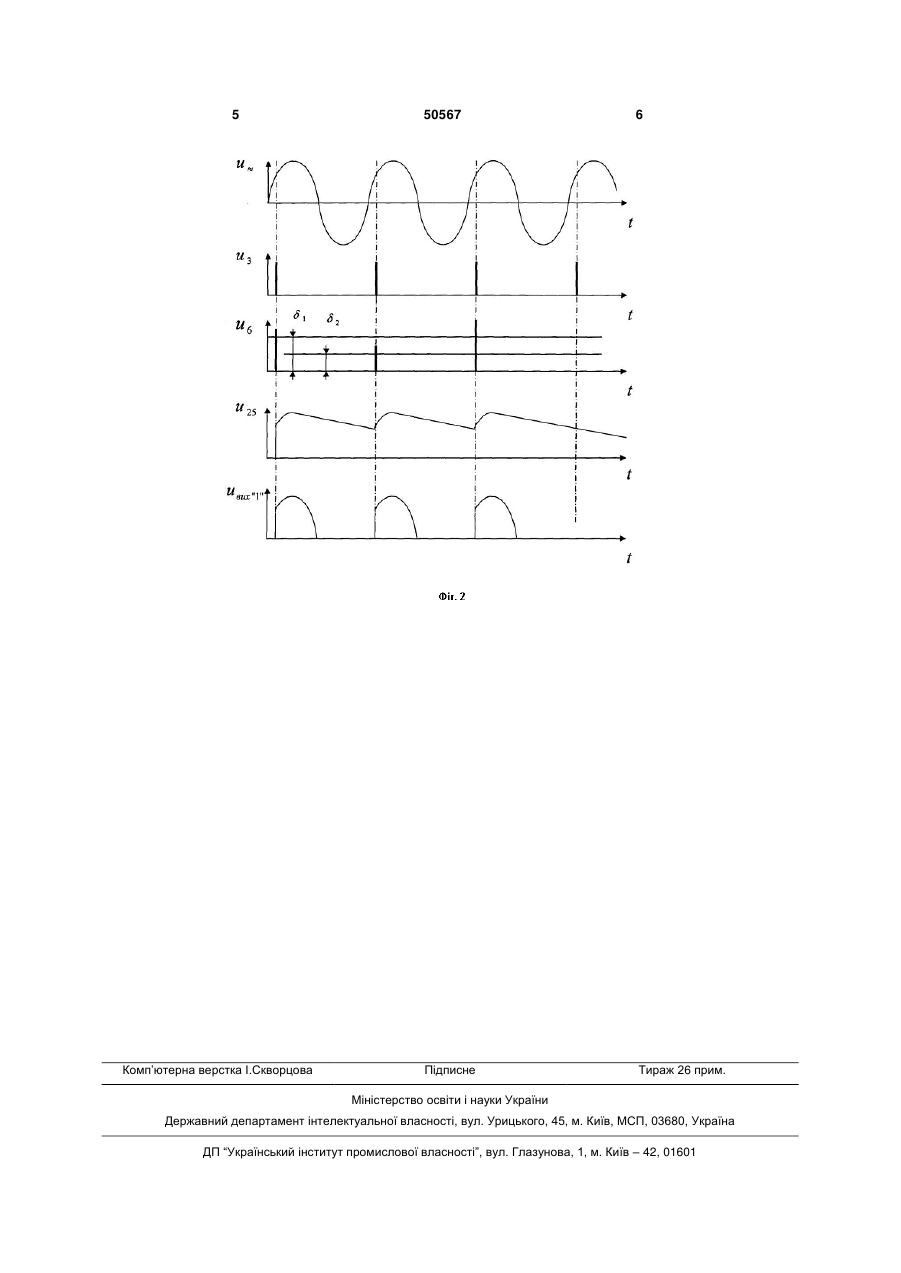

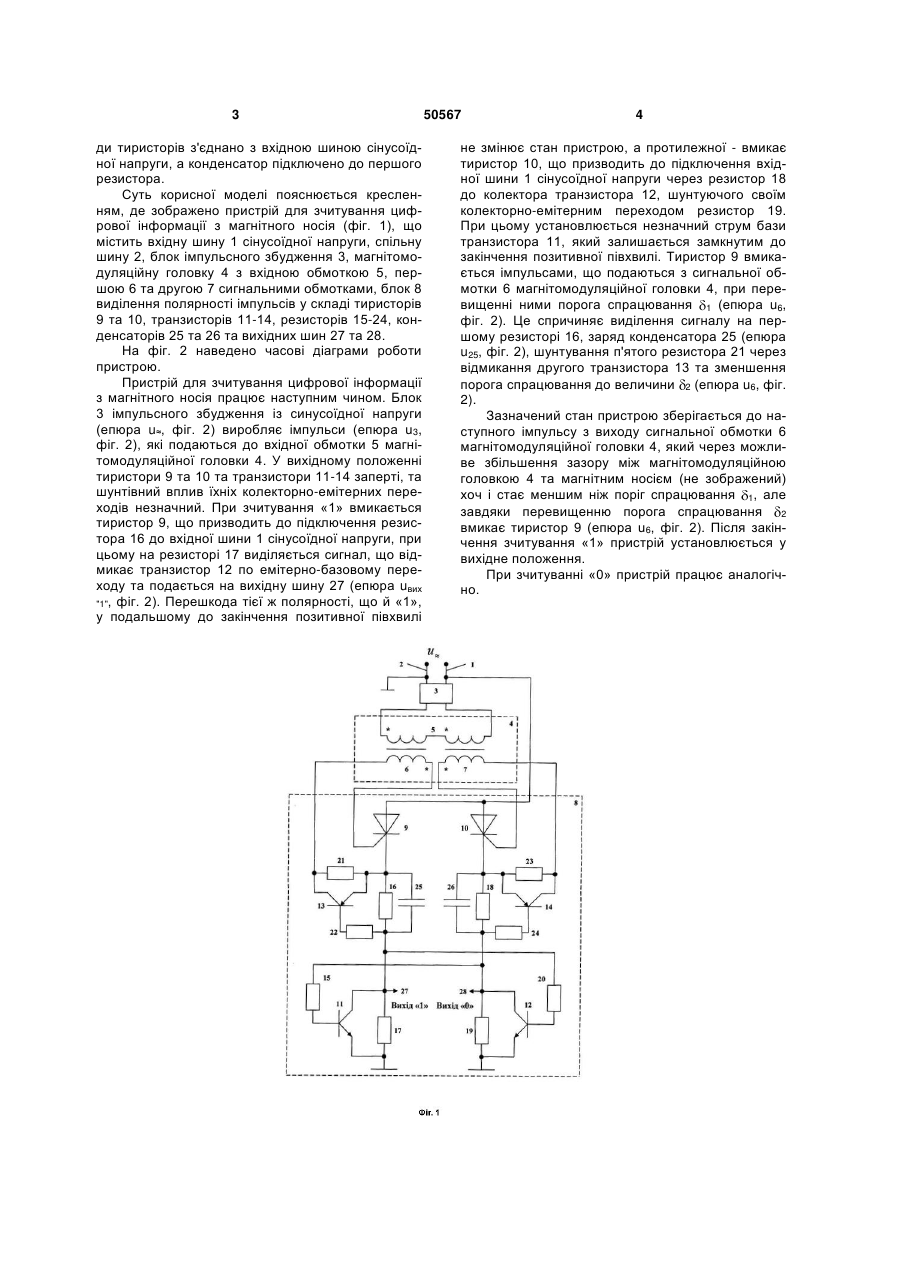

Пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складається зі з'єднаних послідовно тиристора, резистора та першого транзистора, паралельно колекторно-емітерному пе 3 ди тиристорів з'єднано з вхідною шиною сінусоїдної напруги, а конденсатор підключено до першого резистора. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітного носія (фіг. 1), що містить вхідну шину 1 сінусоїдної напруги, спільну шину 2, блок імпульсного збудження 3, магнітомодуляційну головку 4 з вхідною обмоткою 5, першою 6 та другою 7 сигнальними обмотками, блок 8 виділення полярності імпульсів у складі тиристорів 9 та 10, транзисторів 11-14, резисторів 15-24, конденсаторів 25 та 26 та вихідних шин 27 та 28. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Блок 3 імпульсного збудження із синусоїдної напруги (епюра u≈, фіг. 2) виробляє імпульси (епюра u3, фіг. 2), які подаються до вхідної обмотки 5 магнітомодуляційної головки 4. У вихідному положенні тиристори 9 та 10 та транзистори 11-14 заперті, та шунтівний вплив їхніх колекторно-емітерних переходів незначний. При зчитування «1» вмикається тиристор 9, що призводить до підключення резистора 16 до вхідної шини 1 сінусоїдної напруги, при цьому на резисторі 17 виділяється сигнал, що відмикає транзистор 12 по емітерно-базовому переходу та подається на вихідну шину 27 (епюра uвих "1", фіг. 2). Перешкода тієї ж полярності, що й «1», у подальшому до закінчення позитивної півхвилі 50567 4 не змінює стан пристрою, а протилежної - вмикає тиристор 10, що призводить до підключення вхідної шини 1 сінусоїдної напруги через резистор 18 до колектора транзистора 12, шунтуючого своїм колекторно-емітерним переходом резистор 19. При цьому установлюється незначний струм бази транзистора 11, який залишається замкнутим до закінчення позитивної півхвилі. Тиристор 9 вмикається імпульсами, що подаються з сигнальної обмотки 6 магнітомодуляційної головки 4, при перевищенні ними порога спрацювання 1 (епюра u6, фіг. 2). Це спричиняє виділення сигналу на першому резисторі 16, заряд конденсатора 25 (епюра u25, фіг. 2), шунтування п'ятого резистора 21 через відмикання другого транзистора 13 та зменшення порога спрацювання до величини 2 (епюра u6, фіг. 2). Зазначений стан пристрою зберігається до наступного імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 4, який через можливе збільшення зазору між магнітомодуляційною головкою 4 та магнітним носієм (не зображений) хоч і стає меншим ніж поріг спрацювання 1, але завдяки перевищенню порога спрацювання 2 вмикає тиристор 9 (епюра u6, фіг. 2). Після закінчення зчитування «1» пристрій установлюється у вихідне положення. При зчитуванні «0» пристрій працює аналогічно. 5 Комп’ютерна верстка І.Скворцова 50567 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
