Пристрій для зчитування цифрової інформації з магнітного носія

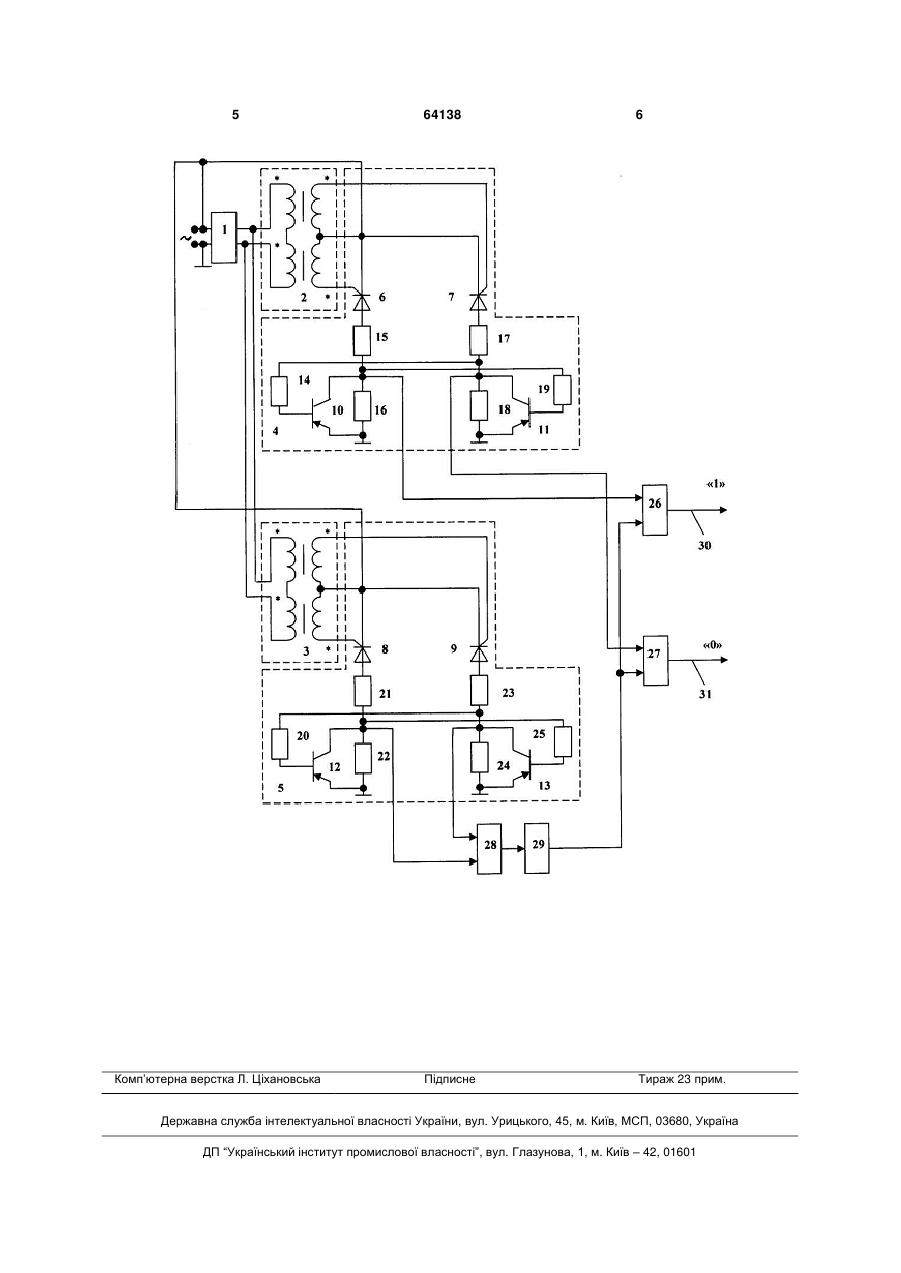

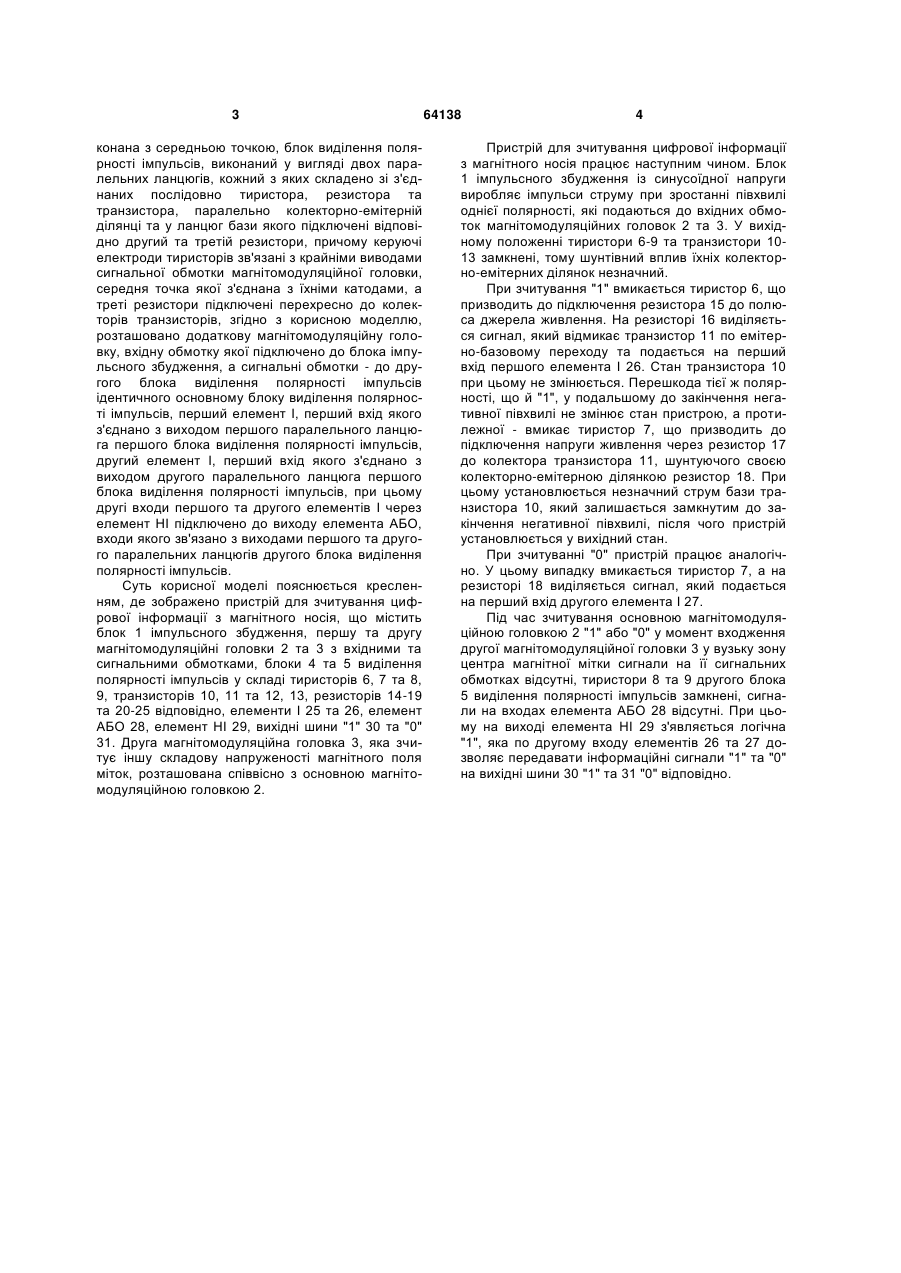

Пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, сигнальна обмотка якої виконана з середньою точкою, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складено зі з'єднаних послідовно тиристора, резистора та транзистора, паралельно колекторно-емітерній ділянці та у ланцюг бази якого підключені відповідно другий та третій резистори, причому керуючі електроди тиристорів зв'язані з крайніми виводами 3 конана з середньою точкою, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складено зі з'єднаних послідовно тиристора, резистора та транзистора, паралельно колекторно-емітерній ділянці та у ланцюг бази якого підключені відповідно другий та третій резистори, причому керуючі електроди тиристорів зв'язані з крайніми виводами сигнальної обмотки магнітомодуляційної головки, середня точка якої з'єднана з їхніми катодами, а треті резистори підключені перехресно до колекторів транзисторів, згідно з корисною моделлю, розташовано додаткову магнітомодуляційну головку, вхідну обмотку якої підключено до блока імпульсного збудження, а сигнальні обмотки - до другого блока виділення полярності імпульсів ідентичного основному блоку виділення полярності імпульсів, перший елемент І, перший вхід якого з'єднано з виходом першого паралельного ланцюга першого блока виділення полярності імпульсів, другий елемент І, перший вхід якого з'єднано з виходом другого паралельного ланцюга першого блока виділення полярності імпульсів, при цьому другі входи першого та другого елементів І через елемент НІ підключено до виходу елемента АБО, входи якого зв'язано з виходами першого та другого паралельних ланцюгів другого блока виділення полярності імпульсів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітного носія, що містить блок 1 імпульсного збудження, першу та другу магнітомодуляційні головки 2 та 3 з вхідними та сигнальними обмотками, блоки 4 та 5 виділення полярності імпульсів у складі тиристорів 6, 7 та 8, 9, транзисторів 10, 11 та 12, 13, резисторів 14-19 та 20-25 відповідно, елементи І 25 та 26, елемент АБО 28, елемент НІ 29, вихідні шини "1" 30 та "0" 31. Друга магнітомодуляційна головка 3, яка зчитує іншу складову напруженості магнітного поля міток, розташована співвісно з основною магнітомодуляційною головкою 2. 64138 4 Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Блок 1 імпульсного збудження із синусоїдної напруги виробляє імпульси струму при зростанні півхвилі однієї полярності, які подаються до вхідних обмоток магнітомодуляційних головок 2 та 3. У вихідному положенні тиристори 6-9 та транзистори 1013 замкнені, тому шунтівний вплив їхніх колекторно-емітерних ділянок незначний. При зчитування "1" вмикається тиристор 6, що призводить до підключення резистора 15 до полюса джерела живлення. На резисторі 16 виділяється сигнал, який відмикає транзистор 11 по емітерно-базовому переходу та подається на перший вхід першого елемента І 26. Стан транзистора 10 при цьому не змінюється. Перешкода тієї ж полярності, що й "1", у подальшому до закінчення негативної півхвилі не змінює стан пристрою, а протилежної - вмикає тиристор 7, що призводить до підключення напруги живлення через резистор 17 до колектора транзистора 11, шунтуючого своєю колекторно-емітерною ділянкою резистор 18. При цьому установлюється незначний струм бази транзистора 10, який залишається замкнутим до закінчення негативної півхвилі, після чого пристрій установлюється у вихідний стан. При зчитуванні "0" пристрій працює аналогічно. У цьому випадку вмикається тиристор 7, а на резисторі 18 виділяється сигнал, який подається на перший вхід другого елемента І 27. Під час зчитування основною магнітомодуляційною головкою 2 "1" або "0" у момент входження другої магнітомодуляційної головки 3 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках відсутні, тиристори 8 та 9 другого блока 5 виділення полярності імпульсів замкнені, сигнали на входах елемента АБО 28 відсутні. При цьому на виході елемента НІ 29 з'являється логічна "1", яка по другому входу елементів 26 та 27 дозволяє передавати інформаційні сигнали "1" та "0" на вихідні шини 30 "1" та 31 "0" відповідно. 5 Комп’ютерна верстка Л. Ціхановська 64138 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
