Пристрій для різки виробів

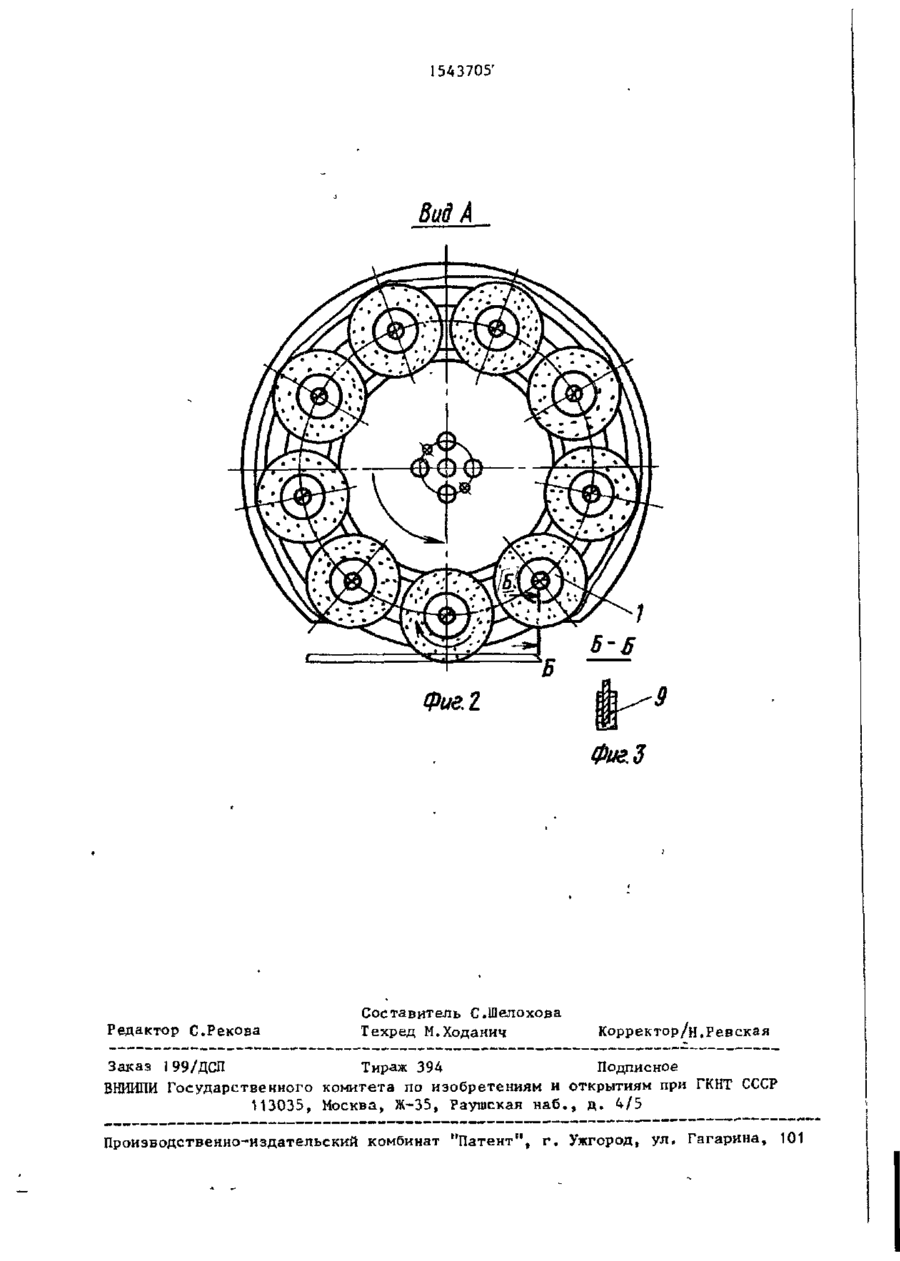

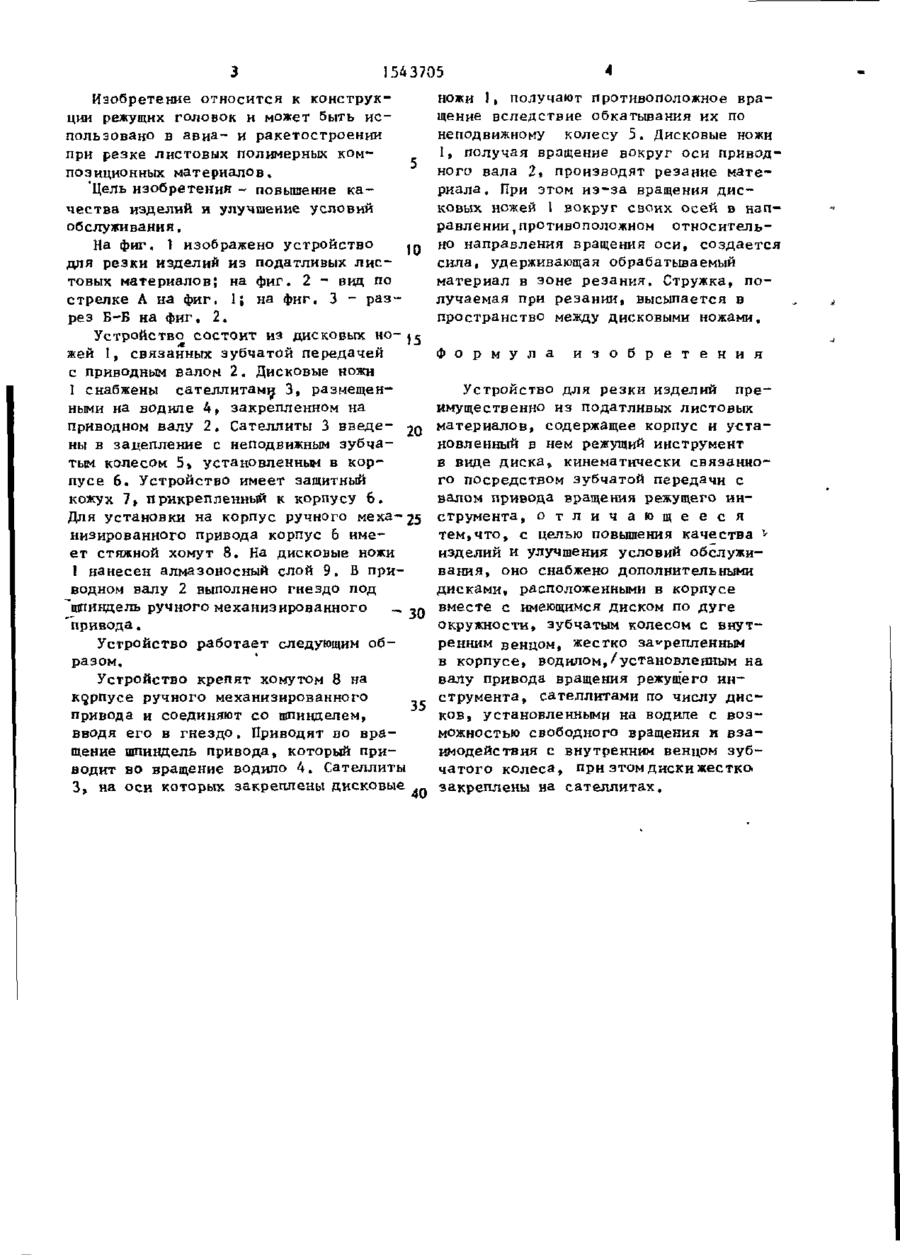

Изобретение относится к конструкции режущих головок и может быть использовано в авна- и ракетостроении при резке листовых полимерных компо зиционных материалов. Цель изобретения - повышение качества изделий и улучшение условий обслуживания. Приводят во вращение приводной вал 2» от которого через неподвижное зубчатое колесо 5, водило 4 и сателлиты 3 получают вращение дисковые ножи 1. При этом дисковые ножи вращаются в направлении, противоположном подаче устройства для резки изделий, в результате чего создается сила, удерживаемая обрабатываемый материал в з о не резания, 3 ил. фиг і 6-90 1543705 Изобретение относится к конструкции режущих головок и может быть использовано в авиа.- и ракетостроении при резке листовых полимерных композиционных материалов, 'Цель изобретения - повышение качества изделий и улучшение условий обслуживания. На фиг, 1 изображено устройство j« для резки изделий из податливых листовых материалов; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2. Устройство состоит из дисковых но-J5 жей 1, связанных зубчатой передачей с приводным валом 2. Дисковые ножи I снабжены сателлитами 3, размещенными на водиле 4, закрепленном на приводном валу 2. Сателлиты 3 введе- 2Q ны в зацепление с неподвижным зубчатым колесом 5» установленным в корпусе 6. Устройство имеет защитный кожух 7, прикрепленный к корпусу 6. Для установки на корпус ручного меха~25 низированного привода корпус 6 имеет стяжной хомут 8. На дисковые ножи 1 нанесен алмазоносный слой 9. В приводном валу 2 выполнено гнездо под ^шпиндель ручного механизированного _ ,« _ привода, Устройство работает следующим образом. Устройство крепят хомутом 8 на корпусе ручного механизированного привода и соединяют со шпинделем, вводя его в гнездо. Приводят во вращение шпиндель привода, который приводит во вращение водило 4. Сателлиты 3, на оси которых закреплены дисковые ножи 1 получают противоположное вра> щение вследствие обкатывания их по неподвижному колесу 5. Дисковые ножи 1, получая вращение вокруг оси приводного вала 2* производят резание материала. При этом из-за вращения дисковых ножей 1 вокруг своих осей в направлении, противоположном относительно направления вращения оси, создается сила, удерживающая обрабатываемый материал в зоне резания. Стружка, получаемая при резании, высыпается в пространство между дисковыми ножами. Ф о р м у л а и з о б р е т е н и я Устройство для резки изделий преимущественно из податливых листовых материалов, содержащее корпус и установленный в нем режущий инструмент в виде диска» кинематически связанного посредством зубчатой передачи с валом привода вращения режущего инструмента, о т л и ч а ю щ е е с я тем,что, с целью повышения качества v изделий и улучшения условий обслуживания, оно снабжено дополнительными дисками, расположенными в корпусе вместе с имеющимся диском по дуге окружности, зубчатым колесом с внутренним венцом, жестко закрепленным в корпусе, водилом,/установленным на валу привода вращения режущего инструмента, сателлитами по числу дисков, установленными на водиле с возможностью свободного вращения и взаимодействия с внутренним венцом зубчатого колеса, при этом диски жестко, закреплены на сателлитах. 1543705' Вид А Фие.2 Фие,3 Редактор С.Рекова Составитель С.Шелохова Техред М.Ходанич Корректор/н.Ревская Заказ і99/ДСП Тираж 394 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул, Гагарина, 101
