Перекладник листового прокату

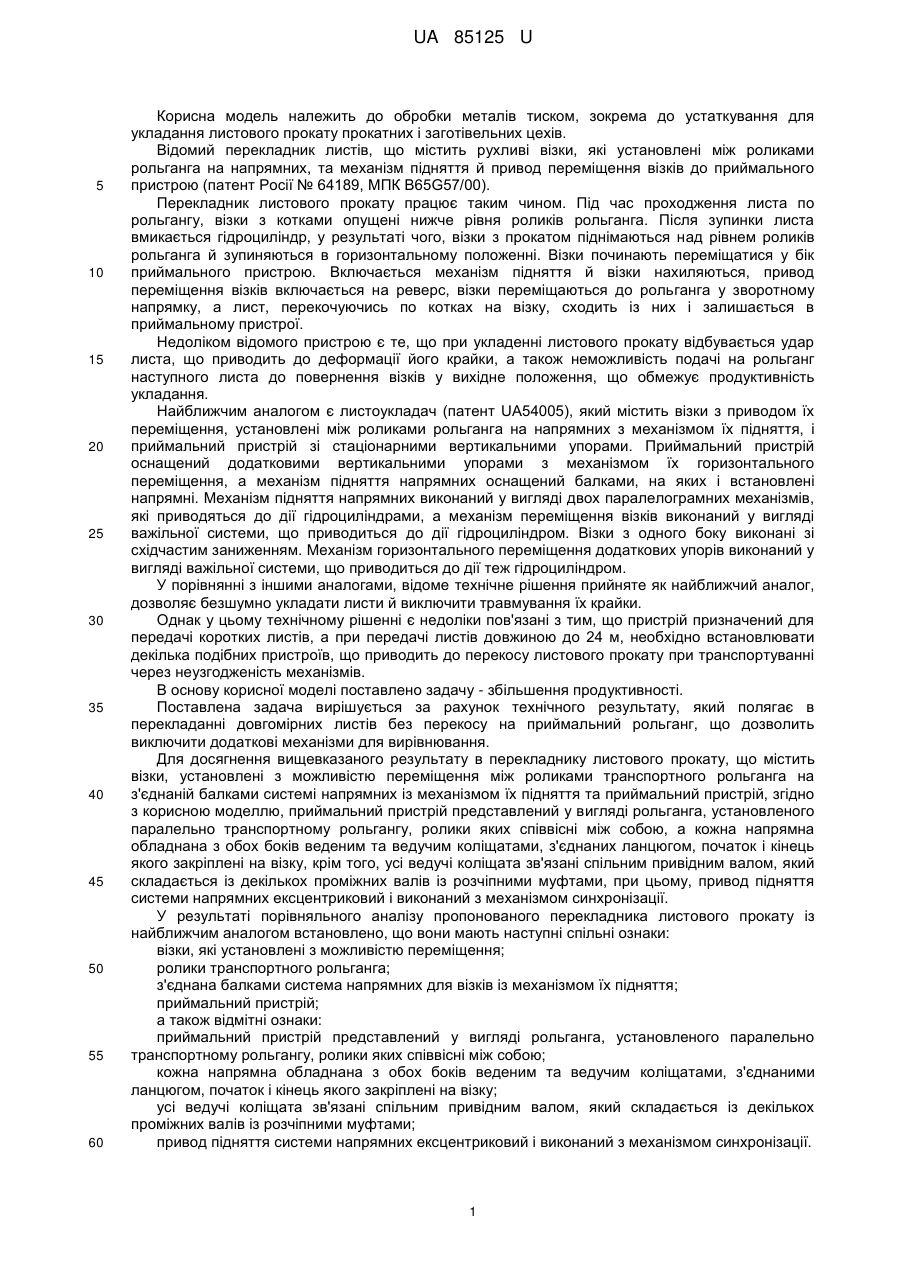

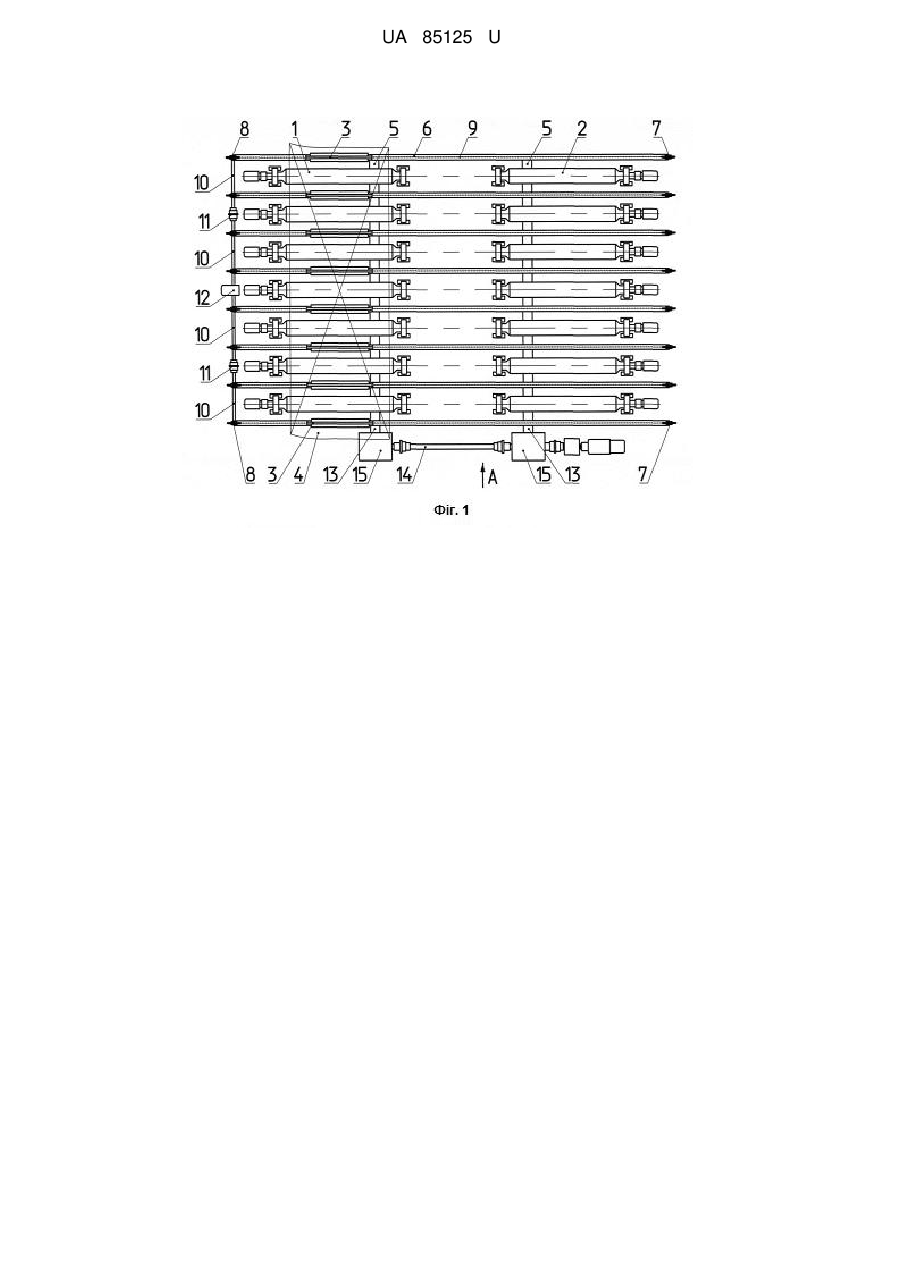

Реферат: Перекладник листового прокату містить візки, ролики транспортного рольганга, транспортний рольганг, балки, систему напрямних, механізм підняття, приймальний пристрій, ведені і ведучі коліщата, ланцюг, спільний привідний вал, проміжні вали, розчіпні муфти, механізм синхронізації. Приймальний пристрій представлений у вигляді рольганга. Ролики рольгангів співвісні між собою. Кожна напрямна обладнана з обох боків веденим та ведучим коліщатами. Коліщата з'єднані ланцюгом, початок і кінець якого закріплені на візку. Усі ведучі коліщата зв'язані спільним привідним валом. Спільний привідний вал складається із декількох проміжних валів із розчіпними муфтами. Привод підняття системи напрямних ексцентриковий і виконаний з механізмом синхронізації. UA 85125 U (12) UA 85125 U UA 85125 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском, зокрема до устаткування для укладання листового прокату прокатних і заготівельних цехів. Відомий перекладник листів, що містить рухливі візки, які установлені між роликами рольганга на напрямних, та механізм підняття й привод переміщення візків до приймального пристрою (патент Росії № 64189, МПК B65G57/00). Перекладник листового прокату працює таким чином. Під час проходження листа по рольгангу, візки з котками опущені нижче рівня роликів рольганга. Після зупинки листа вмикається гідроциліндр, у результаті чого, візки з прокатом піднімаються над рівнем роликів рольганга й зупиняються в горизонтальному положенні. Візки починають переміщатися у бік приймального пристрою. Включається механізм підняття й візки нахиляються, привод переміщення візків включається на реверс, візки переміщаються до рольганга у зворотному напрямку, а лист, перекочуючись по котках на візку, сходить із них і залишається в приймальному пристрої. Недоліком відомого пристрою є те, що при укладенні листового прокату відбувається удар листа, що приводить до деформації його крайки, а також неможливість подачі на рольганг наступного листа до повернення візків у вихідне положення, що обмежує продуктивність укладання. Найближчим аналогом є листоукладач (патент UA54005), який містить візки з приводом їх переміщення, установлені між роликами рольганга на напрямних з механізмом їх підняття, і приймальний пристрій зі стаціонарними вертикальними упорами. Приймальний пристрій оснащений додатковими вертикальними упорами з механізмом їх горизонтального переміщення, а механізм підняття напрямних оснащений балками, на яких і встановлені напрямні. Механізм підняття напрямних виконаний у вигляді двох паралелограмних механізмів, які приводяться до дії гідроциліндрами, а механізм переміщення візків виконаний у вигляді важільної системи, що приводиться до дії гідроциліндром. Візки з одного боку виконані зі східчастим заниженням. Механізм горизонтального переміщення додаткових упорів виконаний у вигляді важільної системи, що приводиться до дії теж гідроциліндром. У порівнянні з іншими аналогами, відоме технічне рішення прийняте як найближчий аналог, дозволяє безшумно укладати листи й виключити травмування їх крайки. Однак у цьому технічному рішенні є недоліки пов'язані з тим, що пристрій призначений для передачі коротких листів, а при передачі листів довжиною до 24 м, необхідно встановлювати декілька подібних пристроїв, що приводить до перекосу листового прокату при транспортуванні через неузгодженість механізмів. В основу корисної моделі поставлено задачу - збільшення продуктивності. Поставлена задача вирішується за рахунок технічного результату, який полягає в перекладанні довгомірних листів без перекосу на приймальний рольганг, що дозволить виключити додаткові механізми для вирівнювання. Для досягнення вищевказаного результату в перекладнику листового прокату, що містить візки, установлені з можливістю переміщення між роликами транспортного рольганга на з'єднаній балками системі напрямних із механізмом їх підняття та приймальний пристрій, згідно з корисною моделлю, приймальний пристрій представлений у вигляді рольганга, установленого паралельно транспортному рольгангу, ролики яких співвісні між собою, а кожна напрямна обладнана з обох боків веденим та ведучим коліщатами, з'єднаних ланцюгом, початок і кінець якого закріплені на візку, крім того, усі ведучі коліщата зв'язані спільним привідним валом, який складається із декількох проміжних валів із розчіпними муфтами, при цьому, привод підняття системи напрямних ексцентриковий і виконаний з механізмом синхронізації. У результаті порівняльного аналізу пропонованого перекладника листового прокату із найближчим аналогом встановлено, що вони мають наступні спільні ознаки: візки, які установлені з можливістю переміщення; ролики транспортного рольганга; з'єднана балками система напрямних для візків із механізмом їх підняття; приймальний пристрій; а також відмітні ознаки: приймальний пристрій представлений у вигляді рольганга, установленого паралельно транспортному рольгангу, ролики яких співвісні між собою; кожна напрямна обладнана з обох боків веденим та ведучим коліщатами, з'єднаними ланцюгом, початок і кінець якого закріплені на візку; усі ведучі коліщата зв'язані спільним привідним валом, який складається із декількох проміжних валів із розчіпними муфтами; привод підняття системи напрямних ексцентриковий і виконаний з механізмом синхронізації. 1 UA 85125 U 5 10 15 20 25 30 35 40 45 50 Таким чином, запропонований перекладник листового прокату має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Між відмітними ознаками і технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що приймальний пристрій представлений у вигляді рольганга, установленого паралельно транспортному рольгангу, ролики яких співвісні між собою, а кожна напрямна обладнана з обох боків веденим та ведучим коліщатами, з'єднаними ланцюгом, початок і кінець якого закріплені на візку, крім того, усі ведучі коліщата зв'язані спільним привідним валом, який складається із декількох проміжних валів із розчіпними муфтами, стало можливим уникнути перекосів при перекладанні довгомірного листового прокату й створити погодженість у роботі всіх механізмів. Завдяки тому, що привод підняття системи напрямних ексцентриковий і виконаний з механізмом синхронізації, стало можливим піднімати рівномірно всю систему напрямних з візками та прокатом, з одночасним зниженням зусиль, які діють на приводи. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них, не забезпечує досягнення технічного результату. Корисна модель, що заявляється, невідома з рівня техніки й тому вона є новою. Корисна модель, що заявляється, промислово застосовна, тому що її технологічне й технічне виконання не представляє труднощів. Із застосуванням цієї корисної моделі виконаний робочий проект завантажувальних і розвантажувальних пристроїв на стані 2800 г.п. Ашинського МК. Таким чином, корисній моделі, що заявляється, може представлятися правова охорона, тому що вона є новою і промислово застосовною, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленнями, на яких зображено: фіг. 1 - перекладник листового прокату (загальний вид); фіг. 2 - вид А на фіг. 1 (початкове положення); фіг. 3 - вид А на фіг. 1 (положення підняття листа); фіг. 4 - вид А на фіг. 1 (переміщення листа); фіг. 5 - вид А на фіг. 1 (опускання листа). Перекладник листового прокату (фіг. 1) складається із транспортного рольганга 1 і паралельного йому приймального рольганга 2, ролики яких співвісні між собою, та рухливих візків 3 для передачі листа 4. Візки 3 розташовані між роликами рольгангів 1 і 2 та встановлені на з'єднаній балками 5 системі поздовжніх напрямних 6. Кожна напрямна 6 має ведене коліща 7 та ведуче коліща 8, через які перекинутий ланцюг 9, початок і кінець якого закріплено на візку 3 (фіг. 2-5). Усі ведучі коліщата 8 всіх напрямних 6 насаджені на проміжні вали 10, які з'єднані між собою розчіпними муфтами 11 і мають привод обертання 12. Для підняття системи напрямних 6 з візками 3 використовується ексцентриковий привод, представлений у вигляді двох паралельних валів 13 з ексцентриситетом є, які з'єднані для синхронного підняття проміжним валом 14 через конічні редуктори15 (фіг. 2-5). Перекладник листового прокату працює таким чином. Під час потрапляння листа 4 на транспортний рольганг 1 усі напрямні 6 з візками 3 перебувають нижче верхнього рівня бочки ролика 1 (фіг. 2). При зупинці листа 4 на транспортному рольгангу 1 включається ексцентриковий механізм підняття 13 і лист 4 із візками 3 на напрямних 6 піднімається над рівнем роликів рольганга 1 (фіг. 3). Далі вмикається привод 12 переміщення (через коліщата 8, 7 і ланцюг 9) і усі візки 3 одночасно перевозять лист 4 у бік приймального рольганга 2 (фіг. 4). Після зупинки візків 3 з листом 4 над рівнем роликів рольганга 2 включається ексцентриковий механізм 13 і відбувається опускання всіх напрямних 6 з візками 3, і тим самим довгомірний лист 4 укладається на ролики приймального рольганга 2 (фіг. 5). Коли візки 3 знаходяться нижче рівня роликів рольганга 2, відбувається їх повертання у вихідне положення до транспортного рольганга 1. Таким чином, виконання перекладника листового прокату, згідно з формулою корисної моделі, дозволить передавати довгомірні листи без перекосу для подальшого транспортування їх по технологічній лінії, що у свою чергу збільшить продуктивність. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Перекладник листового прокату, що містить візки, установлені з можливістю переміщення між роликами транспортного рольганга на з'єднаній балками системі напрямних із механізмом їх підняття, та приймальний пристрій, який відрізняється тим, що приймальний пристрій 2 UA 85125 U 5 представлений у вигляді рольганга, установленого паралельно транспортному рольгангу, ролики яких співвісні між собою, а кожна напрямна обладнана з обох боків веденим та ведучим коліщатами, з'єднаними ланцюгом, початок і кінець якого закріплені на візку, крім того, усі ведучі коліщата зв'язані спільним привідним валом, який складається із декількох проміжних валів із розчіпними муфтами, при цьому привод підняття системи напрямних ексцентриковий і виконаний з механізмом синхронізації. 3 UA 85125 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
