Автомат для роздрібного продажу газованої води

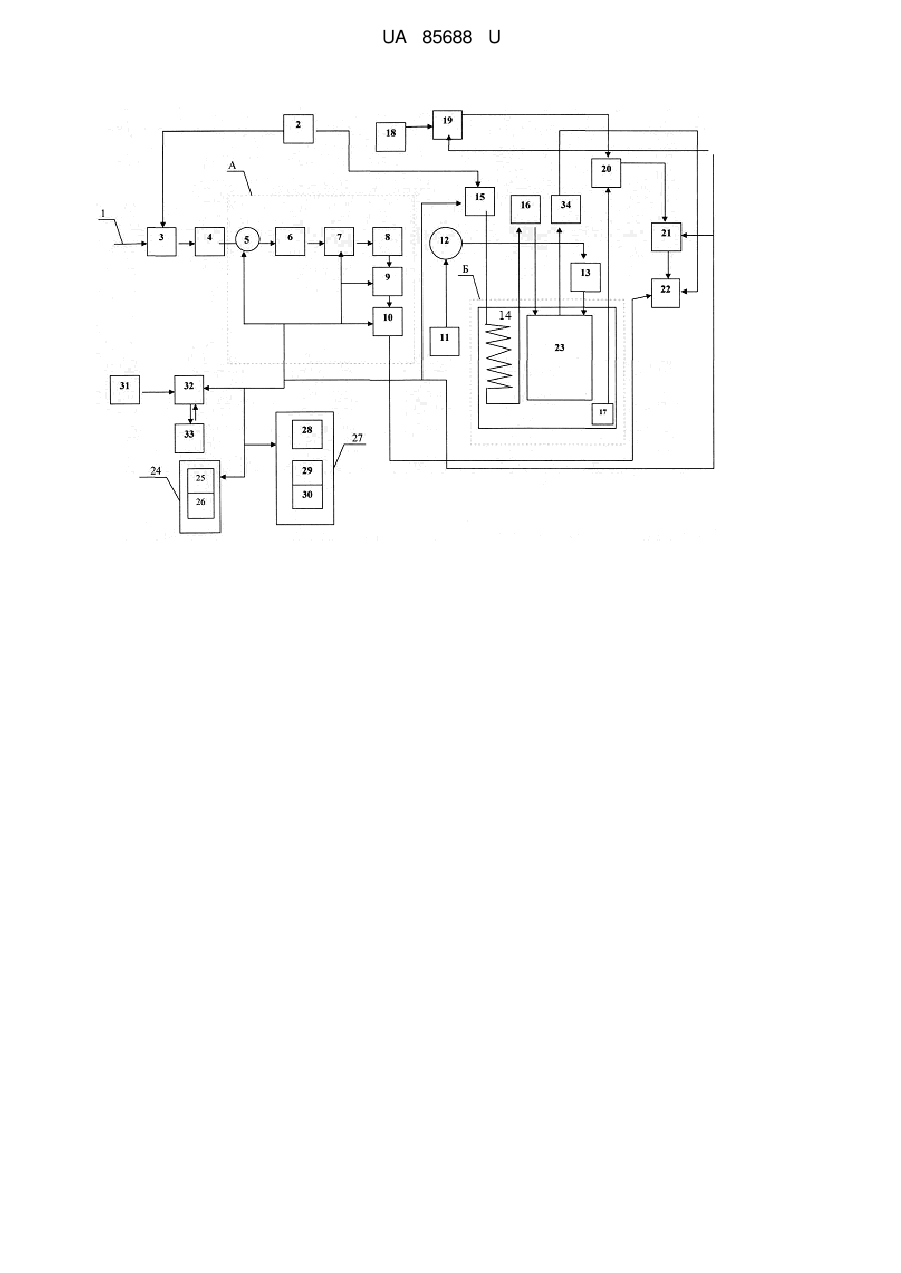

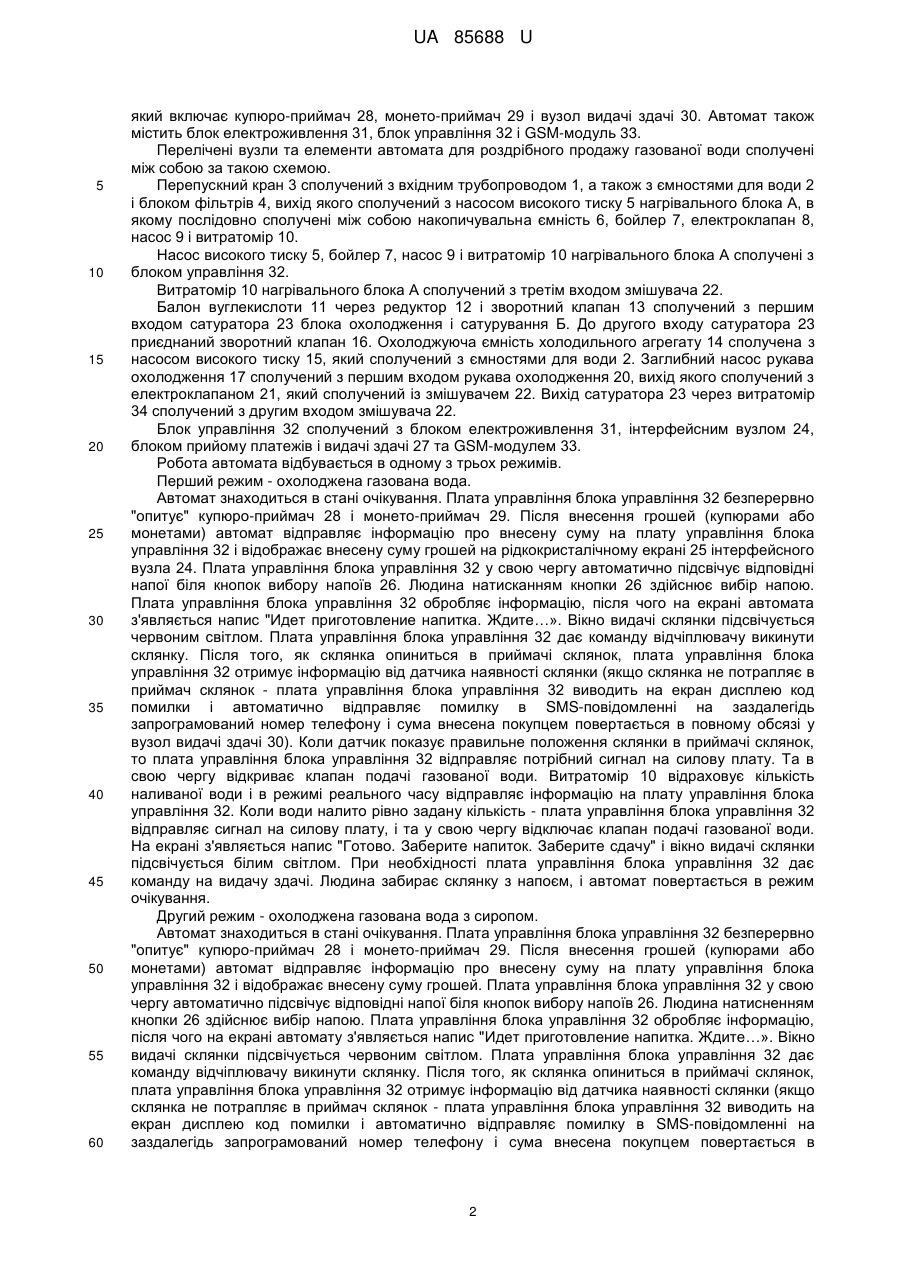

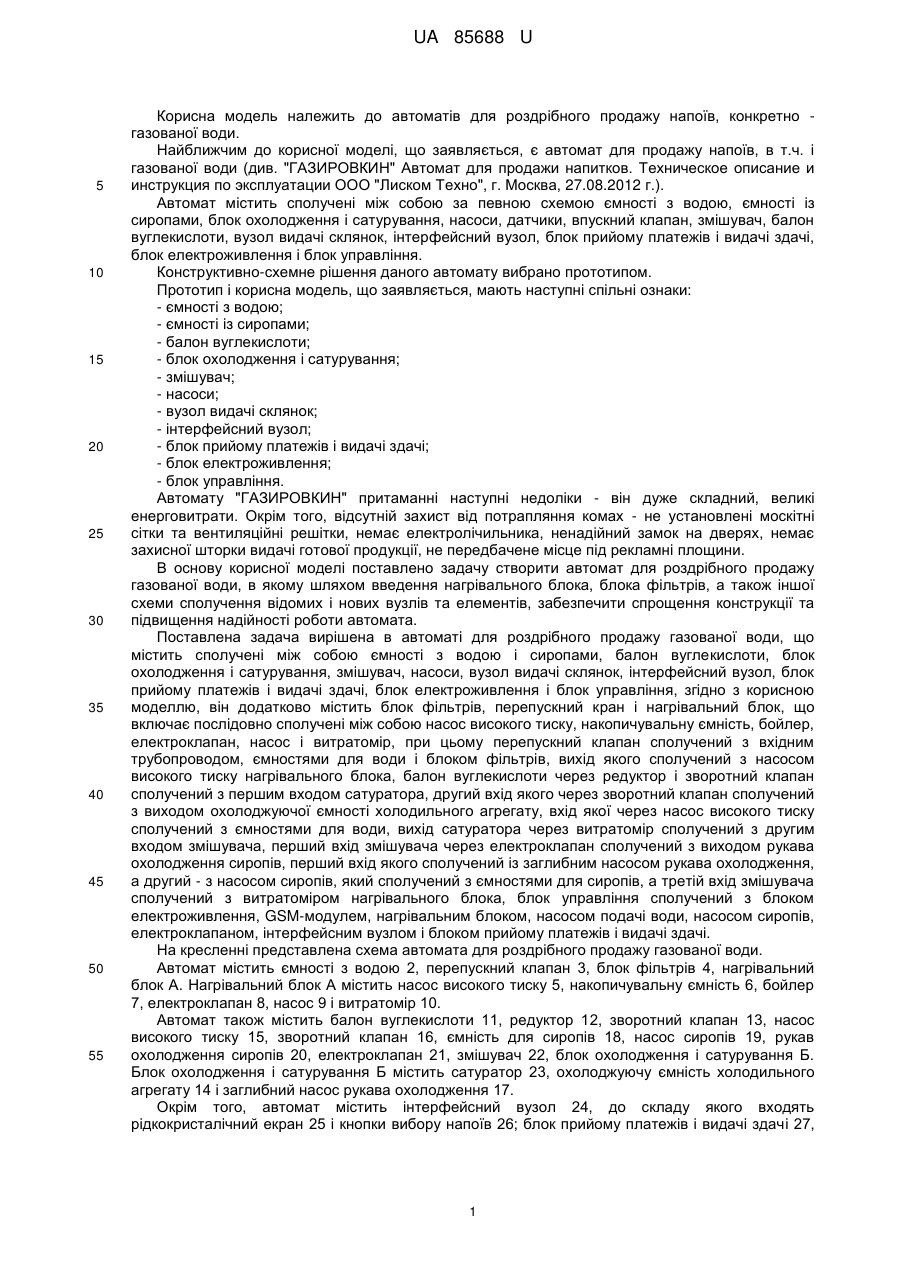

Реферат: UA 85688 U UA 85688 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматів для роздрібного продажу напоїв, конкретно газованої води. Найближчим до корисної моделі, що заявляється, є автомат для продажу напоїв, в т.ч. і газованої води (див. "ГАЗИРОВКИН" Автомат для продажи напитков. Техническое описание и инструкция по эксплуатации ООО "Лиском Техно", г. Москва, 27.08.2012 г.). Автомат містить сполучені між собою за певною схемою ємності з водою, ємності із сиропами, блок охолодження і сатурування, насоси, датчики, впускний клапан, змішувач, балон вуглекислоти, вузол видачі склянок, інтерфейсний вузол, блок прийому платежів і видачі здачі, блок електроживлення і блок управління. Конструктивно-схемне рішення даного автомату вибрано прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - ємності з водою; - ємності із сиропами; - балон вуглекислоти; - блок охолодження і сатурування; - змішувач; - насоси; - вузол видачі склянок; - інтерфейсний вузол; - блок прийому платежів і видачі здачі; - блок електроживлення; - блок управління. Автомату "ГАЗИРОВКИН" притаманні наступні недоліки - він дуже складний, великі енерговитрати. Окрім того, відсутній захист від потрапляння комах - не установлені москітні сітки та вентиляційні решітки, немає електролічильника, ненадійний замок на дверях, немає захисної шторки видачі готової продукції, не передбачене місце під рекламні площини. В основу корисної моделі поставлено задачу створити автомат для роздрібного продажу газованої води, в якому шляхом введення нагрівального блока, блока фільтрів, а також іншої схеми сполучення відомих і нових вузлів та елементів, забезпечити спрощення конструкції та підвищення надійності роботи автомата. Поставлена задача вирішена в автоматі для роздрібного продажу газованої води, що містить сполучені між собою ємності з водою і сиропами, балон вуглекислоти, блок охолодження і сатурування, змішувач, насоси, вузол видачі склянок, інтерфейсний вузол, блок прийому платежів і видачі здачі, блок електроживлення і блок управління, згідно з корисною моделлю, він додатково містить блок фільтрів, перепускний кран і нагрівальний блок, що включає послідовно сполучені між собою насос високого тиску, накопичувальну ємність, бойлер, електроклапан, насос і витратомір, при цьому перепускний клапан сполучений з вхідним трубопроводом, ємностями для води і блоком фільтрів, вихід якого сполучений з насосом високого тиску нагрівального блока, балон вуглекислоти через редуктор і зворотний клапан сполучений з першим входом сатуратора, другий вхід якого через зворотний клапан сполучений з виходом охолоджуючої ємності холодильного агрегату, вхід якої через насос високого тиску сполучений з ємностями для води, вихід сатуратора через витратомір сполучений з другим входом змішувача, перший вхід змішувача через електроклапан сполучений з виходом рукава охолодження сиропів, перший вхід якого сполучений із заглибним насосом рукава охолодження, а другий - з насосом сиропів, який сполучений з ємностями для сиропів, а третій вхід змішувача сполучений з витратоміром нагрівального блока, блок управління сполучений з блоком електроживлення, GSM-модулем, нагрівальним блоком, насосом подачі води, насосом сиропів, електроклапаном, інтерфейсним вузлом і блоком прийому платежів і видачі здачі. На кресленні представлена схема автомата для роздрібного продажу газованої води. Автомат містить ємності з водою 2, перепускний клапан 3, блок фільтрів 4, нагрівальний блок А. Нагрівальний блок А містить насос високого тиску 5, накопичувальну ємність 6, бойлер 7, електроклапан 8, насос 9 і витратомір 10. Автомат також містить балон вуглекислоти 11, редуктор 12, зворотний клапан 13, насос високого тиску 15, зворотний клапан 16, ємність для сиропів 18, насос сиропів 19, рукав охолодження сиропів 20, електроклапан 21, змішувач 22, блок охолодження і сатурування Б. Блок охолодження і сатурування Б містить сатуратор 23, охолоджуючу ємність холодильного агрегату 14 і заглибний насос рукава охолодження 17. Окрім того, автомат містить інтерфейсний вузол 24, до складу якого входять рідкокристалічний екран 25 і кнопки вибору напоїв 26; блок прийому платежів і видачі здачі 27, 1 UA 85688 U 5 10 15 20 25 30 35 40 45 50 55 60 який включає купюро-приймач 28, монето-приймач 29 і вузол видачі здачі 30. Автомат також містить блок електроживлення 31, блок управління 32 і GSM-модуль 33. Перелічені вузли та елементи автомата для роздрібного продажу газованої води сполучені між собою за такою схемою.Перепускний кран 3 сполучений з вхідним трубопроводом 1, а також з ємностями для води 2 і блоком фільтрів 4, вихід якого сполучений з насосом високого тиску 5 нагрівального блока А, в якому послідовно сполучені між собою накопичувальна ємність 6, бойлер 7, електроклапан 8, насос 9 і витратомір 10. Насос високого тиску 5, бойлер 7, насос 9 і витратомір 10 нагрівального блока А сполучені з блоком управління 32. Витратомір 10 нагрівального блока А сполучений з третім входом змішувача 22. Балон вуглекислоти 11 через редуктор 12 і зворотний клапан 13 сполучений з першим входом сатуратора 23 блока охолодження і сатурування Б. До другого входу сатуратора 23 приєднаний зворотний клапан 16. Охолоджуюча ємність холодильного агрегату 14 сполучена з насосом високого тиску 15, який сполучений з ємностями для води 2. Заглибний насос рукава охолодження 17 сполучений з першим входом рукава охолодження 20, вихід якого сполучений з електроклапаном 21, який сполучений із змішувачем 22. Вихід сатуратора 23 через витратомір 34 сполучений з другим входом змішувача 22. Блок управління 32 сполучений з блоком електроживлення 31, інтерфейсним вузлом 24, блоком прийому платежів і видачі здачі 27 та GSM-модулем 33. Робота автомата відбувається в одному з трьох режимів. Перший режим - охолоджена газована вода. Автомат знаходиться в стані очікування. Плата управління блока управління 32 безперервно "опитує" купюро-приймач 28 і монето-приймач 29. Після внесення грошей (купюрами або монетами) автомат відправляє інформацію про внесену суму на плату управління блока управління 32 і відображає внесену суму грошей на рідкокристалічному екрані 25 інтерфейсного вузла 24. Плата управління блока управління 32 у свою чергу автоматично підсвічує відповідні напої біля кнопок вибору напоїв 26. Людина натисканням кнопки 26 здійснює вибір напою. Плата управління блока управління 32 обробляє інформацію, після чого на екрані автомата з'являється напис "Идет приготовление напитка. Ждите…». Вікно видачі склянки підсвічується червоним світлом. Плата управління блока управління 32 дає команду відчіплювачу викинути склянку. Після того, як склянка опиниться в приймачі склянок, плата управління блока управління 32 отримує інформацію від датчика наявності склянки (якщо склянка не потрапляє в приймач склянок - плата управління блока управління 32 виводить на екран дисплею код помилки і автоматично відправляє помилку в SMS-повідомленні на заздалегідь запрограмований номер телефону і сума внесена покупцем повертається в повному обсязі у вузол видачі здачі 30). Коли датчик показує правильне положення склянки в приймачі склянок, то плата управління блока управління 32 відправляє потрібний сигнал на силову плату. Та в свою чергу відкриває клапан подачі газованої води. Витратомір 10 відраховує кількість наливаної води і в режимі реального часу відправляє інформацію на плату управління блока управління 32. Коли води налито рівно задану кількість - плата управління блока управління 32 відправляє сигнал на силову плату, і та у свою чергу відключає клапан подачі газованої води. На екрані з'являється напис "Готово. Заберите напиток. Заберите сдачу" і вікно видачі склянки підсвічується білим світлом. При необхідності плата управління блока управління 32 дає команду на видачу здачі. Людина забирає склянку з напоєм, і автомат повертається в режим очікування. Другий режим - охолоджена газована вода з сиропом. Автомат знаходиться в стані очікування. Плата управління блока управління 32 безперервно "опитує" купюро-приймач 28 і монето-приймач 29. Після внесення грошей (купюрами або монетами) автомат відправляє інформацію про внесену суму на плату управління блока управління 32 і відображає внесену суму грошей. Плата управління блока управління 32 у свою чергу автоматично підсвічує відповідні напої біля кнопок вибору напоїв 26. Людина натисненням кнопки 26 здійснює вибір напою. Плата управління блока управління 32 обробляє інформацію, після чого на екрані автомату з'являється напис "Идет приготовление напитка. Ждите…». Вікно видачі склянки підсвічується червоним світлом. Плата управління блока управління 32 дає команду відчіплювачу викинути склянку. Після того, як склянка опиниться в приймачі склянок, плата управління блока управління 32 отримує інформацію від датчика наявності склянки (якщо склянка не потрапляє в приймач склянок - плата управління блока управління 32 виводить на екран дисплею код помилки і автоматично відправляє помилку в SMS-повідомленні на заздалегідь запрограмований номер телефону і сума внесена покупцем повертається в 2 UA 85688 U 5 10 15 20 25 30 35 40 повному обсязі у вузол видачі здачі 30). Коли датчик показує правильне положення склянки в приймачі склянок, то плата управління блока управління 32 відправляє потрібний сигнал на силову плату. Та в свою чергу відкриває клапан подачі газованої води. Витратомір 10 відраховує кількість наливаної води і в режимі реального часу відправляє інформацію на плату управління блока управління 32. Коли води налито 30 % від загального обсягу - плата управління блока управління 32 відправляє сигнал на силову плату, і та у свою чергу відключає клапан подачі газованої води, і включає насос подачі сиропів 19. Насос сиропів 19 наливає заданий обсяг сиропу і відключається. Силова плата знову включає клапан подачі газованої води. Наливається відсутня кількість газованої води, завдяки чому відбувається змішування води і сиропу в склянці. На екрані з'являється напис "Готово. Заберите напиток. Заберите сдачу" і вікно видачі склянки підсвічується білим світлом. При необхідності плата управління блока управління 32 дає команду на видачу здачі. Людина забирає склянку з напоєм, і автомат повертається в режим очікування. Третій режим - гарячий напій. Автомат знаходиться в стані очікування. Плата управління блока управління 32 безперервно "опитує" купюро-приймач 28 і монето-приймач 29. Після внесення грошей (купюрами або монетами) автомат відправляє інформацію про внесену суму на плату управління блока управління 32 і відображає внесену суму грошей. Плата управління блока управління 32 у свою чергу автоматично підсвічує відповідні напої біля кнопок вибору напоїв 26. Людина натисканням кнопки 26 здійснює вибір напою. Плата управління блока управління 32 обробляє інформацію, після чого на екрані автомату з'являється напис "Идет приготовление напитка. Ждите…». Вікно видачі склянки підсвічується червоним світлом. Плата управління блока управління 32 дає команду відчіплювачу викинути склянку. Після того, як склянка опиниться в приймачі склянок, плата управління блока управління 32 отримує інформацію від датчика наявності склянки (якщо склянка не потрапляє в приймач склянок - плата управління блока управління 32 виводить на екран дисплею код помилки і автоматично відправляє помилку в SMS-повідомленні на заздалегідь запрограмований номер телефону і сума внесена покупцем повертається в повному обсязі у вузол видачі здачі 30). Коли датчик показує правильне положення склянки в приймачі склянок, то плата управління блока управління 32 відправляє потрібний сигнал на силову плату. Та у свою чергу відкриває електроклапан подачі гарячої води 8. Витратомір 10 відраховує кількість наливаної води і в режимі реального часу відправляє інформацію на плату управління блока управління 32. Коли води налито 30 % від загального обсягу - плата управління блока управління 32 відправляє сигнал на силову плату, і та у свою чергу відключає електроклапан подачі гарячої води 8, і включає насос подачі сиропів 19. Насос сиропів 19 наливає заданий об'єм сиропу і відключається. Силова плата знову включає електроклапан подачі гарячої води 8. Наливається необхідна кількість гарячої води, завдяки чому відбувається змішування води і сиропу в склянці. На екрані з'являється напис "Готово. Заберите напиток. Заберите сдачу" і вікно видачі склянки підсвічується білим світлом. При необхідності плата управління блока управління 32 дає команду на видачу здачі. Людина забирає склянку з напоєм, і автомат повертається в режим очікування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Автомат для роздрібного продажу газованої води, що містить сполучені між собою ємності з водою і сиропами, балон вуглекислоти, блок охолодження і сатурування, змішувач, насоси, вузол видачі склянок, інтерфейсний вузол, блок прийому платежів і видачі здачі, блок електроживлення і блок управління, який відрізняється тим, що він додатково містить блок фільтрів, перепускний кран і нагрівальний блок, що включає послідовно сполучені між собою насос високого тиску, накопичувальну ємність, бойлер, електроклапан, насос і витратомір, при цьому перепускний клапан сполучений з вхідним трубопроводом, ємностями для води і блоком фільтрів, вихід якого сполучений з насосом високого тиску нагрівального блока, балон вуглекислоти через редуктор і зворотний клапан сполучений з першим входом сатуратора, другий вхід якого через зворотний клапан сполучений з виходом охолоджуючої ємності холодильного агрегату, вхід якої через насос високого тиску сполучений з ємностями для води, вихід сатуратора через витратомір сполучений з другим входом змішувача, перший вхід змішувача через електроклапан сполучений з виходом рукава охолодження сиропів, перший вхід якого сполучений із заглибним насосом рукава охолодження, а другий - з насосом сиропів, який сполучений з ємностями для сиропів, а третій вхід змішувача сполучений з витратоміром нагрівального блока, блок управління сполучений з блоком електроживлення, GSM-модулем, 3 UA 85688 U нагрівальним блоком, насосом подачі води, насосом сиропів, електроклапаном, інтерфейсним вузлом і блоком прийому платежів і видачі здачі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
