Пристрій для виконання лунок в льоду або ямок у грунті

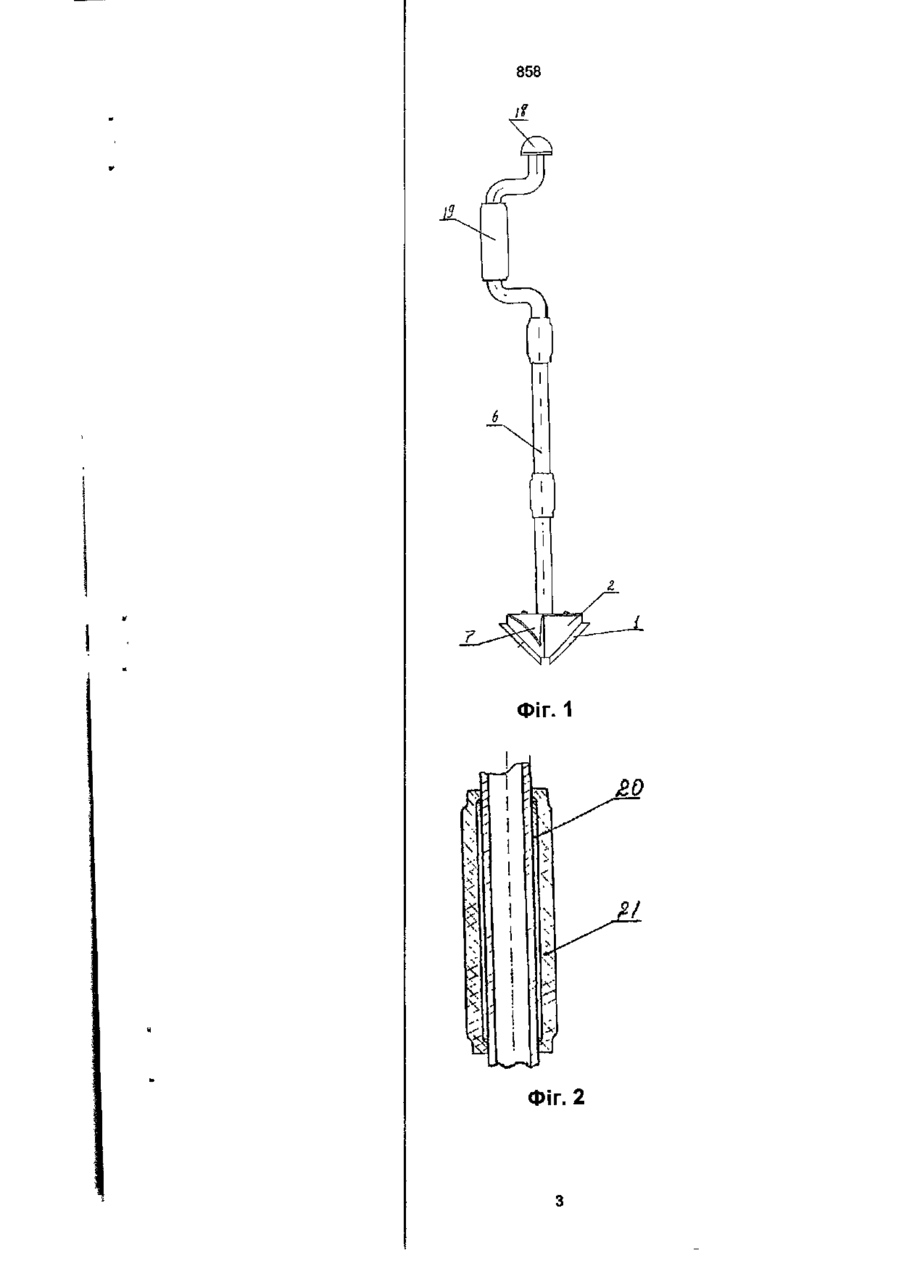

1, Пристрій для виконання лунок в льоду або ямок у грунті, до складу якого входить шток, на одному кінці якого розташовано рукоятку, на іншому кінці штоку встановлені з можливістю переміщення навколо нахиленої' осі робочі органи, який відрізняється тим, що частини пристрою виконано розбірними. 2. Пристрій за п. 1, який відрізняється тим, що робочі органи складаються із корпусу та різального елемента, встановленого в корпусі. 3. Пристрій за п. 2, який відрізняється тим, що різальний елемент має форму поверхні конуса (тарілчаста форма). 4 Пристрій за п. З, який відрізняється тим, що різальний елемент має форму бокової поверхні конуса. 5. Пристрій за пп. З, 4, який відрізняється тим, що Пристрій для виконання лунок в льоду або ямок у грунті. Пропозиція цієї корисної моделі відноситься до засобів зимової* риболовлі і/або садівництва та Інших галузей господарства, де необхідно робити ямки в грунті. Відомий пристрій для дії на лід (а.с. 1458475 Бюл № 6 15 02.89), до складу якого входять робочі органи, встановлені з можливістю зміни положення переміщенням навколо осі, розташованій поперек руху 1 з нахилом до горизонту. Недоліком цього пристрою є монолітність пристрою і його робочих органів, а також відносно велика вага елементів для врізання (ріжучих елементів). В основу цієї пропозиції поставлена задача удосконалення пристрою для виконання лунок в льоду І/або роботи з грунтом, в якому заміною конструкції ріжучих елементів, способу їх розташування на основі, а також заміною конструкції штоку досягається компактність пристрою і за рахунок цього забезпечується зручність в користуванні. різальний елемент виготовлено із листе лу. 6 Пристрій за п. 5, який відрізняється зальний елемент виготовлено штампува 7. Пристрій за п. 5, який відрізняється • зальний елемент виготовлено у вигляді конуса, а форму поверхні конуса прийм чому положенні. 8. Пристрій за п. 2, який відрізняєтьс корпус виготовлено з щонайменше дво між якими встановлено різальний елеме 9 Пристрій за п. 1, який відрізняєтьс шток виготовлено з щонайменше двох яких зроблені зрізи з виступами та загли та із загальним для них фіксатором. 10. Пристрій за п. 1, який відрізняєтьс він укомплектований розбірним шнеком. 11. Пристрій за п. 10, який відрізняєть< частини розбірного шнека мають єлеї дозволяють їх фіксувати на штоці та між 12. Пристрій за п. 11, який відрізняєть розбірним шнеком. Розбірний шнек склаз деталей, які мають елементи, що дозвоі фіксуватися на штокові і між собою. Ці и можуть мати форму виступів, впадин і виконаних на деталі, а також посадочними на штоку. зіг. 1 показано загальний вигляд варіанту ія пристрою. На фіг. 2 - рукоятку в розрізі. - місце стику двох частин штоку. На фіг. 4 • виконання корпусу з ріжучим елементом. 5 - варіант виконання корпусу з ріжучим ом і збірним шнеком. На фіг. 6 - розріз А-А На фіг. 7 - деталь шнека. На фіг. 8 - вид ііг.7. На фіг. 9 - вид збоку фіг.7. жладу пристрою для виконання лунок в ібо ямок в грунті входять щонайменше два елементи 1 /фіг. 1, 4, 5/, встановлених в !, який складається з двох деталей. Перша основа З/фіг.4, 5/, а друга - прижим 4. Між и 4 и 5 фіксується положення ріжучого а 1. При цьому основа 3 і прижим 4 нана відгалуження 5 /фіг. 4, 5/ штоку 6 і розих під кутом до штоку 6. На корпусі 2 може ташований шкребок 7 /фіг. 1/для підняття зже бути встановлений шнек, який виконадне ціле /не показано/, або зібраним з де/фіг.5 - 9/. Деталі 8 містять в собі елеменабезпечують деталям можливість об'єднуі шнек. З однієї сторони деталі 8 виконано эння 9 /фіг. 6 - 9/, а з іншої - виступи 10, а іконано зачіп 11, яким деталь 8 фіксується і отвору, або заглиблення і т.п. иного місця/12 /фіг.6/, виконаному на штогок 6 складається з частин. Щонайменше му кінці такої частини може бути виконано фіг. З/. Зріз 13 може мати S-подібну форму а також може бути прямолінійним вздовж під кутом до неї, а також з виконанням вииступів/ 14 на одній частині штоку 6 і заня 15 на відповідній їй для стикування часже бути щонайменше один виступ 14 і щоие одна впадина 15 на одній частині штоку відно їм виступ 14 (впадина/ни) на відповіншій частині штоку 6. Зріз 13, виступ 14 І 15 виконані таким чином, що після стивони утримують від переміщення частин одна відносно іншої в осьовому і радіаль ному напрямках. Фіксування частин штоку 6 в зібраному стані здійснюється за допомогою фіксатора 16, який має можливість переміщення вздовж штоку 6. Для гарантії від переміщення фіксатора 16 із зони стику і попередження попадання води в стик може бути використаний резиновий /або з іншого матеріалу/ чохол 17 Для утримання фіксатора 16 від переміщення вздовж осі штоку 6 може бути застосовано штир, гвинт, кривошип, защіпку та ін Фіксатор 16 може складатись із декількох частин, охоплених навколо підпружиненим елементом 17. У верхній частині штоку 6 розташований коловорот, що складається з головки 18 і рукоятки 19. Рукоятка 19 може бути виконаною з основи 20 /фіг. 2/, що складається щонайменше із однієї частини і чохла 21. Пристрій використовується таким чином. Транспортують пристрій в розмонтованому вигляді, коли ріжучі елементи 1 /фіг. 1, 4, 5/ складені один в інший і в футляр /не показано/, корпуси 2 нагвинчені на відгалуження 5 і разом з частиною штоку 6 складені в рибальський ящик, де складені частини штоку 6, коловорот і деталі 8 /фіг. 5 - 9/. Компактно складений пристрій не причиняє незручностей рибалці, в транспорті, на вулиці, в домі. Для виконання лунки в льоду пристрій складають. На відводи 5 /фіг. 4/ нагвинчують основу З корпусу 2. В посадочне місце основи 3 встановлюють ріжучий елемент 1. Нагвинчуванням на відводи 5 прижимів 4 фіксують положення ріжучого елемента 1. Щоб отримати шток 6 необхідної довжини, до нижньої' його частини зрізами 13 стикується друга частина з розташуванням виступів 14 однієї частини з заглибленнями 15 іншої частини штоку 6 і т.д. до отримання необхідної довжини. Для фіксації зістикованого місця на ньому розташовують фіксатор 16 з чохлом 17, який утримує фіксатор від переміщення в осьовому напрямку і попереджує потрапляння води в стик У верхній частині штоку 6 встановлюють коловорот з рукояткою 19 і головкою 18. Якщо лід досить товстий, то замість або разом зі шкребком 7 на шток 6 встановлюють шнек із деталей 8 /фіг.6 - 9/. Для цього деталь 8 своїм зачепом 11 розташовується в посадочному місті 12 /фіг. 6/ штоку 6. Наступна деталь 8 встановлюється своїм зачепом 11 у відповідному посадочному місті 12, а виступи 10 в заглиблення 9 вже встановленої деталі 8 Таким чином в залежності від товщини льоду набирається необхідна кількість деталей 8. Фіг. 1 Фіг. 2 858 Фіг. З Фіг. 4 Фіг. 5 858 ФІГ. 6 858 Фіг. 9 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 . ^.ии і р Фирма( оих 2001 р Формат 60x84 1/8. обл.-вид арк. Тираж 50 прим. Зам., ПІДПИСаНО ДО Друку Обсяг УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180. (044) 268-25-22
