Апарат для плазмаферезу

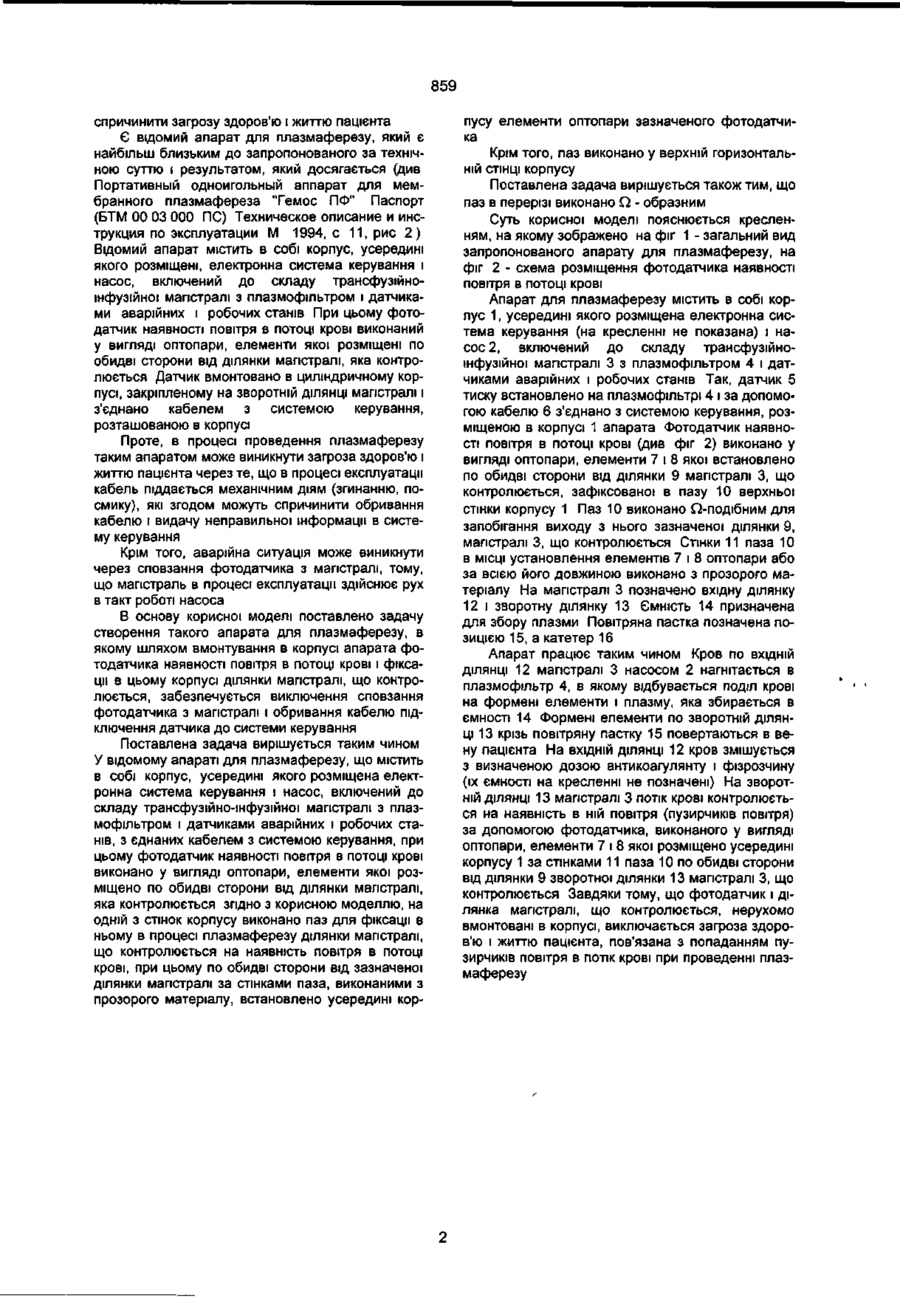

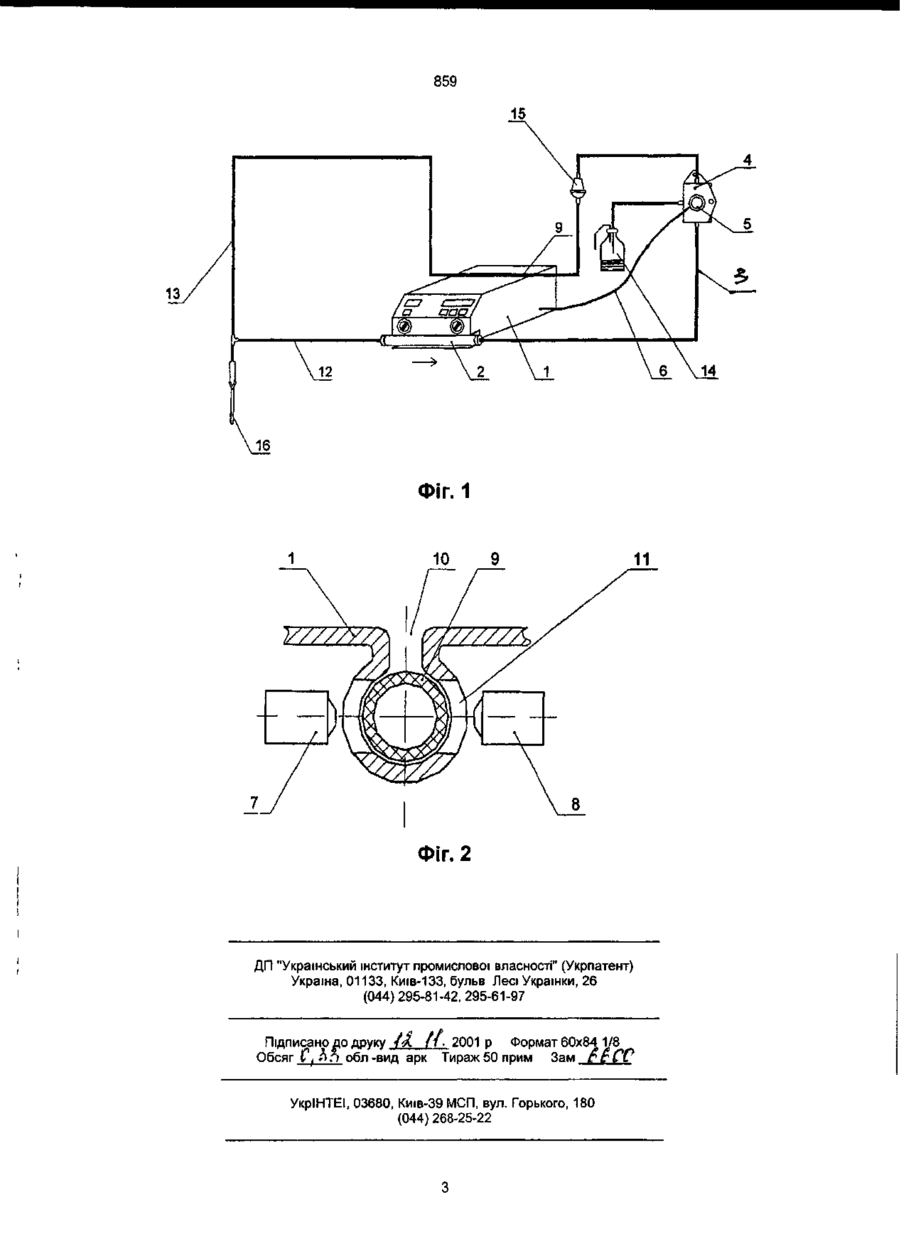

1. Апарат для плазмаферезу, що містить в собі корпус, усередині якого розміщені електронна система керування і насос, включений до складу трансфузійно-інфузійної магістралі з плазмофільтром і датчиками аварійних і робочих станів, з'єднаними кабелем з системою керування, при цьому фотодатчик наявності повітря в потоці крові виконано у вигляді оптопари, елементи якої розміщено по обидві сторони ділянки магістралі, що контролюється, який відрізняється тим, що на одній з стінок корпусу виконано паз для фіксації в ньому в процесі плазмаферезу ділянки магістралі, що контролюється на наявність повітря в потоці крові, при цьому по обидві сторони від зазначеної ділянки магістралі за стінками паза, виконаними з прозорого матеріалу, усередині корпусу встановлено елементи зазначеної оптопари. 2. Апарат за п.1, який відрізняється тим, що паз виконано у верхній стінці корпусу. 3. Апарат за пп. 1 і 2, який відрізняється тим, що паз в перерізі виконано Q-подібним. Корисна модель стосується медичної техніки, а саме пристроїв для розділення крові на плазму і формені елементи, виведення і заміщення плазми, лікувального плазмообміну. В сучасних апаратах для плазмаферезу кров забирають у пацієнта, розділяють її на плазму і формені елементи за допомогою центрифугування або фільтрації. При будь-якому з методів після забирання плазми згущена кліткова маса крові ("еритромаса") розводиться ізотонічним розчином хлориду натрію або іншим плазмозамінником і повертається пацієнту. Однією з найбільш важливих умов роботи апаратів для плазмаферезу є неприпустимість попадання в потік крові повітря. Пузирчики повітря можуть виникнути в магістралях при утрудненні припливу крові в катетері (при тромбуванні, зміщуванні і т.д.) і продовженні роботи насоса. Зменшення тиску крові, яке виникає при цьому в магістралі припливу до мінус 200 - 260 мм. рт. ст., навіть у венозній крові призводить до виникнення вільної газової фази, аналогічної тій, що настає при декомпресії або по-простому до "закипання" крові. Попадання повітря в магістраль може відбутися в результаті порушення цілісності магістралі або внаслідок помилок при заповненні магістралі. Крім того, попадання повітря в магістраль при проведенні плазмаферезу може відбутися при зміні резервуарів з ізотонічним розчином і антикоагулянтом, змінюванні розташування фільтра капельниці. Пузирчики повітря, які проникають в плазмофільтр через вузькість його прохідних перерізів, затримуються там і створюють ефект повітряної емболії, на зразок, що виникає в мікросудинах організму. Це призводить до збільшення гідродинамічного опору потоку і до небезпечного підіймання тиску крові в плазмофільтрі, проходу формених елементів в камери плазми і до травмування крові. Попадання пузирчиків повітря в вену може викликати повітряну емболію. При виявленні в потоці крові під час проведення плазмаферезу пузирчиків повітря, процес слід негайно зупинити. В сучасних апаратах для виявлення пузирчиків повітря в потоці крові застосовують фотодатчики, електромагнітні датчики або датчики рівня. Є відомий апарат для плазмаферезу по патенту Російської Федерації № 1836108, М кл. А61М1/36, 1993 р. Апарат містить в собі корпус, усередині якого розміщені електронна система керування і насос, включений до складу трансфузійно-інфузійної магістралі з плазмофільтром і датчиками аварійного і робочого станів. При цьому як датчик наявності повітря в потоці крові застосовано електромагнітний детектор, встановлений на зворотній ділянці магістралі і з'єднаний за допомогою кабеля з системою керування. Проте, в процесі експлуатації може виникнути сповзання датчика наявності повітря в потоці крові з магістралі і цим призвести до аварійної ситуації і D (О О ю о> 859 спричинити загрозу здоров'ю і життю пацієнта Є відомий апарат для плазмаферезу, який є найбільш близьким до запропонованого за технічною суттю і результатом, який досягається (див Портативный одноигольный аппарат для мембранного плазмафереза Темос ПФ" Паспорт (БТМ 00 03 000 ПС) Техническое описание и инструкция по эксплуатации М 1994, с 11, рис 2 ) Відомий апарат містить в собі корпус, усередині якого розміщені, електронна система керування і насос, включений до складу трансфузійноінфузійної магістралі з плазмофільтром і датчиками аварійних і робочих станів При цьому фотодатчик наявності повітря в потоці крові виконаний у вигляді оптопари, елементи якої розміщені по обидві сторони від ділянки магістралі, яка контролюється Датчик вмонтовано в циліндричному корпусі, закріпленому на зворотній ДІЛЯНЦІ магістралі і з'єднано кабелем з системою керування, розташованою в корпусі Проте, в процесі проведення плазмаферезу таким апаратом може виникнути загроза здоров'ю і життю пацієнта через те, що в процесі експлуатації кабель піддається механічним діям (згинанню, посмику), які згодом можуть спричинити обривання кабелю і видачу неправильної інформації в систему керування Крім того, аварійна ситуація може виникнути через сповзання фотодатчика з магістралі, тому, що магістраль в процесі експлуатації здійснює рух в такт роботі насоса В основу корисної моделі поставлено задачу створення такого апарата для плазмаферезу, в якому шляхом вмонтування в корпусі апарата фотодатчика наявності повітря в потоці крові і фіксації в цьому корпусі ділянки магістралі, що контролюється, забезпечується виключення сповзання фотодатчика з магістралі і обривання кабелю підключення датчика до системи керування Поставлена задача вирішується таким чином У відомому апараті для плазмаферезу, що містить в собі корпус, усередині якого розміщена електронна система керування і насос, включений до складу трансфузійно-інфузійної магістралі з плазмофільтром і датчиками аварійних і робочих станів, з єднаних кабелем з системою керування, при цьому фотодатчик наявності повітря в потоці крові виконано у вигляді оптопари, елементи якої розміщено по обидві сторони від ділянки магістралі, яка контролюється згідно з корисною моделлю, на одній з стінок корпусу виконано паз для фіксації в ньому в процесі плазмаферезу ділянки магістралі, що контролюється на наявність повітря в потоці крові, при цьому по обидві сторони від зазначеної ділянки магістралі за стінками паза, виконаними з прозорого матеріалу, встановлено усередині кор пусу елементи оптопари зазначеного фотодатчика Крім того, паз виконано у верхній горизонтальній СТІНЦІ корпусу Поставлена задача вирішується також тим, що паз в перерізі виконано Q - образним Суть корисної моделі пояснюється кресленням, на якому зображено на фіг 1 - загальний вид запропонованого апарату для плазмаферезу, на фіг 2 - схема розміщення фотодатчика наявності повітря в потоці крові Апарат для плазмаферезу містить в собі корпус 1, усередині якого розміщена електронна система керування (на кресленні не показана) і насос 2, включений до складу трансфузійноінфузійної магістралі 3 з плазмофільтром 4 і датчиками аварійних і робочих станів Так, датчик 5 тиску встановлено на плазмофільтрі 4 і за допомогою кабелю 6 з'єднано з системою керування, розміщеною в корпусі 1 апарата Фотодатчик наявності повітря в потоці крові (див фіг 2) виконано у вигляді оптопари, елементи 7 і 8 якої встановлено по обидві сторони від ділянки 9 магістралі 3, що контролюється, зафіксованої в пазу 10 верхньої стінки корпусу 1 Паз 10 виконано Q-подібним для запобігання виходу з нього зазначеної ділянки 9, магістралі 3, що контролюється Стінки 11 паза 10 в МІСЦІ установлення елементів 7 і 8 оптопари або за всією його довжиною виконано з прозорого матеріалу На магістралі 3 позначено вхідну ділянку 12 і зворотну ділянку 13 Ємність 14 призначена для збору плазми Повітряна пастка позначена позицією 15, а катетер 16 Апарат працює таким чином Кров по ВХІДНІЙ ДІЛЯНЦІ 12 магістралі 3 насосом 2 нагнітається в плазмофільтр 4, в якому відбувається поділ крові на формені елементи і плазму, яка збирається в ємності 14 Формені елементи по зворотній ДІЛЯНЦІ 13 крізь повітряну пастку 15 повертаються в вену пацієнта На ВХІДНІЙ ДІЛЯНЦІ 12 кров змішується з визначеною дозою антикоагулянту і фізрозчину (їх ємності на кресленні не позначені) На зворотній ДІЛЯНЦІ 13 магістралі 3 потік крові контролюється на наявність в ній повітря (пузирчиків повітря) за допомогою фотодатчика, виконаного у вигляді оптопари, елементи 7 і 8 якої розміщено усередині корпусу 1 за стінками 11 паза 10 по обидві сторони від ділянки 9 зворотної ділянки 13 магістралі 3, що контролюється Завдяки тому, що фотодатчик і ділянка магістралі, що контролюється, нерухомо вмонтовані в корпусі, виключається загроза здоров'ю і життю пацієнта, пов'язана з попаданням пузирчиків повітря в потік крові при проведенні плазмаферезу 859 16 ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку
