Мітла

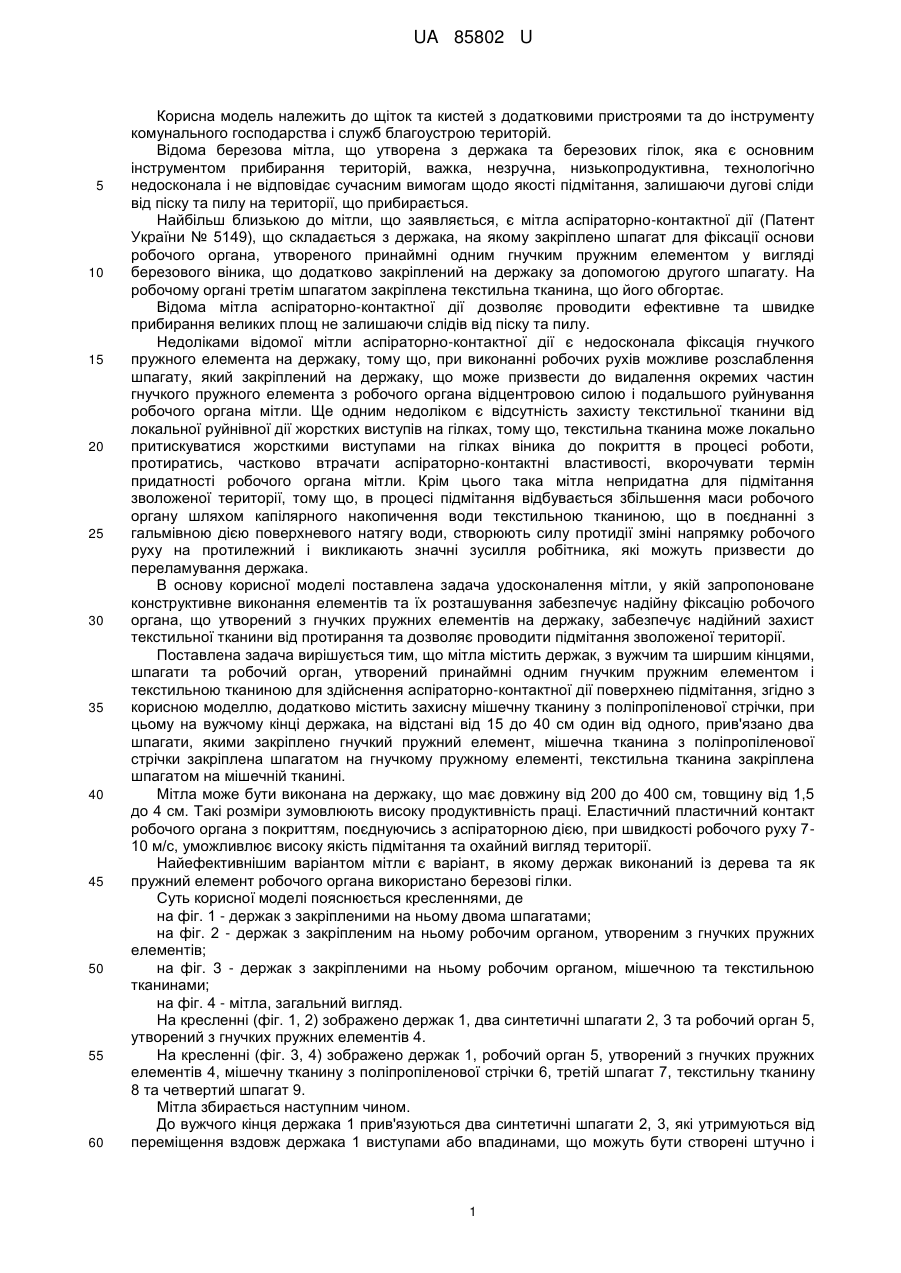

Реферат: UA 85802 U UA 85802 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до щіток та кистей з додатковими пристроями та до інструменту комунального господарства і служб благоустрою територій. Відома березова мітла, що утворена з держака та березових гілок, яка є основним інструментом прибирання територій, важка, незручна, низькопродуктивна, технологічно недосконала і не відповідає сучасним вимогам щодо якості підмітання, залишаючи дугові сліди від піску та пилу на території, що прибирається. Найбільш близькою до мітли, що заявляється, є мітла аспіраторно-контактної дії (Патент України № 5149), що складається з держака, на якому закріплено шпагат для фіксації основи робочого органа, утвореного принаймні одним гнучким пружним елементом у вигляді березового віника, що додатково закріплений на держаку за допомогою другого шпагату. На робочому органі третім шпагатом закріплена текстильна тканина, що його обгортає. Відома мітла аспіраторно-контактної дії дозволяє проводити ефективне та швидке прибирання великих площ не залишаючи слідів від піску та пилу. Недоліками відомої мітли аспіраторно-контактної дії є недосконала фіксація гнучкого пружного елемента на держаку, тому що, при виконанні робочих рухів можливе розслаблення шпагату, який закріплений на держаку, що може призвести до видалення окремих частин гнучкого пружного елемента з робочого органа відцентровою силою і подальшого руйнування робочого органа мітли. Ще одним недоліком є відсутність захисту текстильної тканини від локальної руйнівної дії жорстких виступів на гілках, тому що, текстильна тканина може локально притискуватися жорсткими виступами на гілках віника до покриття в процесі роботи, протиратись, частково втрачати аспіраторно-контактні властивості, вкорочувати термін придатності робочого органа мітли. Крім цього така мітла непридатна для підмітання зволоженої території, тому що, в процесі підмітання відбувається збільшення маси робочого органу шляхом капілярного накопичення води текстильною тканиною, що в поєднанні з гальмівною дією поверхневого натягу води, створюють силу протидії зміні напрямку робочого руху на протилежний і викликають значні зусилля робітника, які можуть призвести до переламування держака. В основу корисної моделі поставлена задача удосконалення мітли, у якій запропоноване конструктивне виконання елементів та їх розташування забезпечує надійну фіксацію робочого органа, що утворений з гнучких пружних елементів на держаку, забезпечує надійний захист текстильної тканини від протирання та дозволяє проводити підмітання зволоженої території. Поставлена задача вирішується тим, що мітла містить держак, з вужчим та ширшим кінцями, шпагати та робочий орган, утворений принаймні одним гнучким пружним елементом і текстильною тканиною для здійснення аспіраторно-контактної дії поверхнею підмітання, згідно з корисною моделлю, додатково містить захисну мішечну тканину з поліпропіленової стрічки, при цьому на вужчому кінці держака, на відстані від 15 до 40 см один від одного, прив'язано два шпагати, якими закріплено гнучкий пружний елемент, мішечна тканина з поліпропіленової стрічки закріплена шпагатом на гнучкому пружному елементі, текстильна тканина закріплена шпагатом на мішечній тканині. Мітла може бути виконана на держаку, що має довжину від 200 до 400 см, товщину від 1,5 до 4 см. Такі розміри зумовлюють високу продуктивність праці. Еластичний пластичний контакт робочого органа з покриттям, поєднуючись з аспіраторною дією, при швидкості робочого руху 710 м/с, уможливлює високу якість підмітання та охайний вигляд території. Найефективнішим варіантом мітли є варіант, в якому держак виконаний із дерева та як пружний елемент робочого органа використано березові гілки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - держак з закріпленими на ньому двома шпагатами; на фіг. 2 - держак з закріпленим на ньому робочим органом, утвореним з гнучких пружних елементів; на фіг. 3 - держак з закріпленими на ньому робочим органом, мішечною та текстильною тканинами; на фіг. 4 - мітла, загальний вигляд. На кресленні (фіг. 1, 2) зображено держак 1, два синтетичні шпагати 2, 3 та робочий орган 5, утворений з гнучких пружних елементів 4. На кресленні (фіг. 3, 4) зображено держак 1, робочий орган 5, утворений з гнучких пружних елементів 4, мішечну тканину з поліпропіленової стрічки 6, третій шпагат 7, текстильну тканину 8 та четвертий шпагат 9. Мітла збирається наступним чином. До вужчого кінця держака 1 прив'язуються два синтетичні шпагати 2, 3, які утримуються від переміщення вздовж держака 1 виступами або впадинами, що можуть бути створені штучно і 1 UA 85802 U 5 10 15 20 держак 1 набуває вигляду вудки з двома шпагатами 2, 3, якими закріплюються гнучкі пружні елементи 4, у даному випадку, березовий віник із 6-10 гілок. Далі гнучкі пружні елементи 4 обгортають міцною зносостійкою мішечною тканиною із поліпропіленової стрічки 6 в рулон 1,5-2 оберти, та закріплюють третім шпагатом 7 на гнучких пружних елементах 4, яка захищає текстильну тканину 8, що закріплена поверх мішечної тканини 6 четвертим шпагатом 9, від локального протирання і виконує функцію робочої поверхні робочого органа 5 при підмітанні зволоженої території, що уможливлюється відсутністю капілярів в поліпропіленовій стрічці мішечної тканини 6. Молекули води, які потрапляють на поверхню мішечної тканини 6 і робочого органа 5, видаляються відцентровою силою дугових робочих рухів, що зумовлює незначне збільшення маси робочого органа. Гнучкі пружні елементи 4 не допускають захльоскування кінців тканини 8 і закидання сміття на підметену ділянку при зміні напрямку робочого руху мітли на протилежний. Як гнучкі пружні елементи 4 робочого органа 5 можуть використовуватися гумові, пластикові, композиційні, металеві вироби, дерев'яні, зокрема березові гілки. Підмітання виконується широкими дуговими рухами без натискання у положенні робітника: вітер у спину. Довжина держака мітли і схема підмітання визначаються робочим досвідом робітника з урахуванням розмірів і конфігурації території. Масштабне підмітання спрощує і полегшує прибирання сміття на совок або на колісний механізм з ручним приводом. Найкращий віник для підбирання сміття на совок, виготовляється тим самим способом, що і мітла, але на короткому держаку завдовжки 50-100 см з використанням двох шпагатів. Таким чином, запропонована мітла для підмітання забезпечує надійну фіксацію робочого органа, утвореного гнучкими пружними елементами на держаку, забезпечує надійний захист текстильної тканини від протирання та дозволяє проводити підмітання зволоженої території. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Мітла, що містить держак, з вужчим та ширшим кінцями, шпагати та робочий орган, утворений принаймні одним гнучким пружним елементом і текстильною тканиною для здійснення аспіраторно-контактної дії поверхнею підмітання, яка відрізняється тим, що додатково містить захисну мішечну тканину з поліпропіленової стрічки, при цьому на вужчому кінці держака, на відстані від 15 до 40 см один від одного, прив'язано два шпагати, якими закріплено гнучкий пружний елемент, мішечна тканина з поліпропіленової стрічки закріплена шпагатом на гнучкому пружному елементі, текстильна тканина закріплена шпагатом на мішечній тканині. 2. Мітла за п. 1, яка відрізняється тим, що держак має довжину від 200 до 400 см, товщину від 1,5 до 4 см. 3. Мітла за п. 1, яка відрізняється тим, що держак виконаний із дерева та як пружний елемент робочого органа використано березові гілки. 2 UA 85802 U 3 UA 85802 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
