Ручний сільськогосподарський інвентар гарпета
Формула / Реферат
1. Ручний сільськогосподарський інвентар гарпета, що містить держак, лезо з державкою і рукоятку, шарнірно з'єднану з держаком, який відрізняється тим, що рукоятка виконана у вигляді важеля з ручкою, закріпленою одним кінцем до державки леза за допомогою хомута, у якому як вісь шарніра використовується болт кріплення хомута до держака, що забезпечує обертання важеля в площині, перпендикулярній лезу.
2. Інвентар за п. 1, який відрізняється тим, що важіль з ручкою виконаний як єдине ціле зі сталевої стрічки завтовшки 2 мм і шириною 20 мм, а його довжина від осі шарніра до ручки складає 420 мм.и
3. Інвентар за пп. 1, 2, який відрізняється тим, що як лезо використовується лезо штикової або совкової лопати, або вила.
Текст

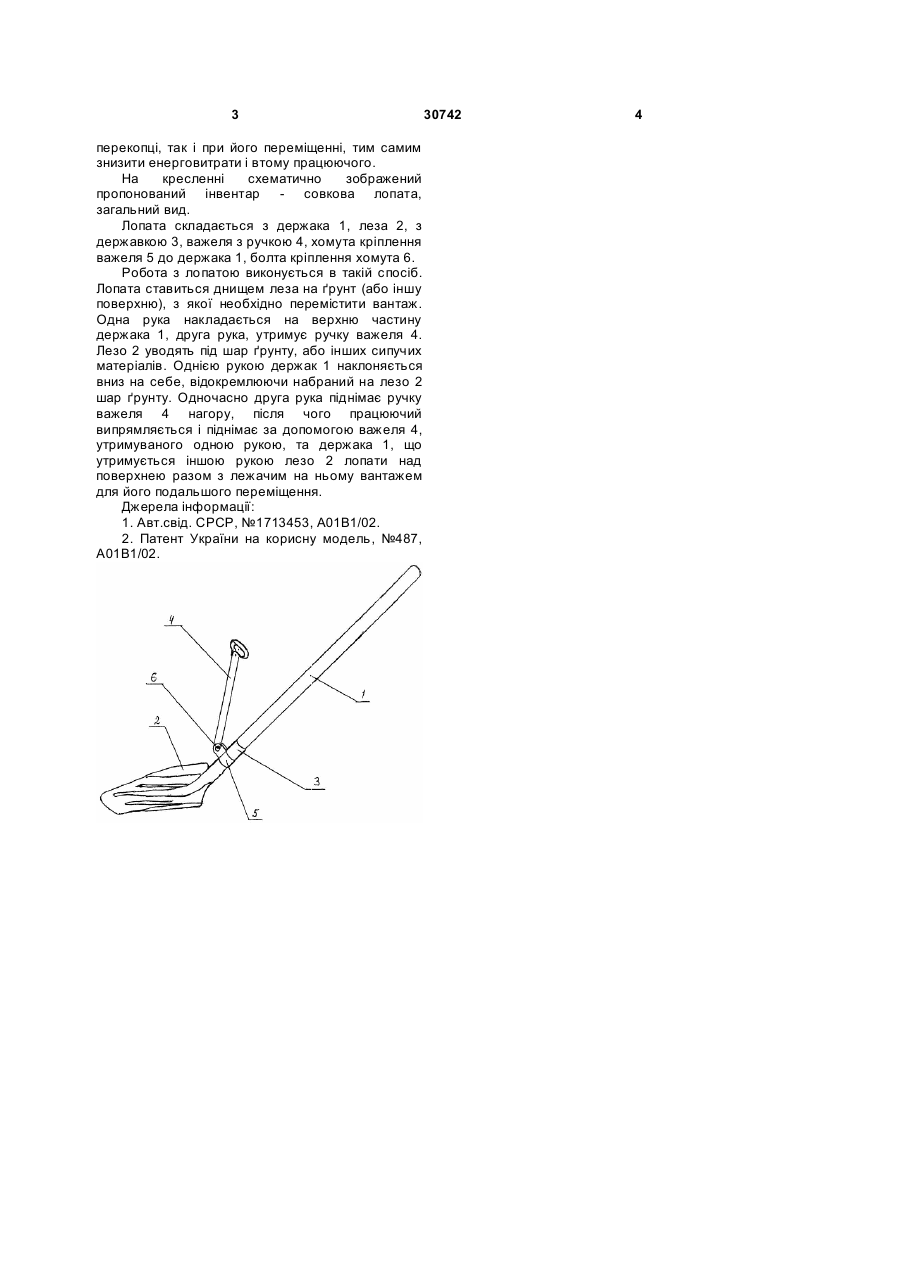

1. Ручний сільськогосподарський інвентар гарпета, що містить держак, лезо з державкою і рукоятку, шарнірно з'єднану з держаком, який відрізняється тим, що рукоятка виконана у вигляді важеля з ручкою, закріпленою одним кінцем до державки леза за допомогою хомута, у 3 перекопці, так і при його переміщенні, тим самим знизити енерговитрати і втому працюючого. На кресленні схематично зображений пропонований інвентар - совкова лопата, загальний вид. Лопата складається з держака 1, леза 2, з державкою 3, важеля з ручкою 4, хомута кріплення важеля 5 до держака 1, болта кріплення хомута 6. Робота з лопатою виконується в такій спосіб. Лопата ставиться днищем леза на ґрунт (або іншу поверхню), з якої необхідно перемістити вантаж. Одна рука накладається на верхню частину держака 1, друга рука, утримує ручку важеля 4. Лезо 2 уводять під шар ґрунту, або інших сипучих матеріалів. Однією рукою держак 1 наклоняється вниз на себе, відокремлюючи набраний на лезо 2 шар ґрунту. Одночасно друга рука піднімає ручку важеля 4 нагору, після чого працюючий випрямляється і піднімає за допомогою важеля 4, утримуваного одною рукою, та держака 1, що утримується іншою рукою лезо 2 лопати над поверхнею разом з лежачим на ньому вантажем для його подальшого переміщення. Джерела інформації: 1. Авт.свід. СРСР, №1713453, А01В1/02. 2. Патент України на корисну модель, №487, А01В1/02. 30742 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHand farm implement harpeta
Автори англійськоюHarazha Viacheslav Vasyliovych
Назва патенту російськоюРучной сельскохозяйственный инвентарь гарпета
Автори російськоюГаража Вячеслав Васильевич
МПК / Мітки
МПК: A01B 1/02
Мітки: сільськогосподарський, гарпета, інвентар, ручний
