Робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження

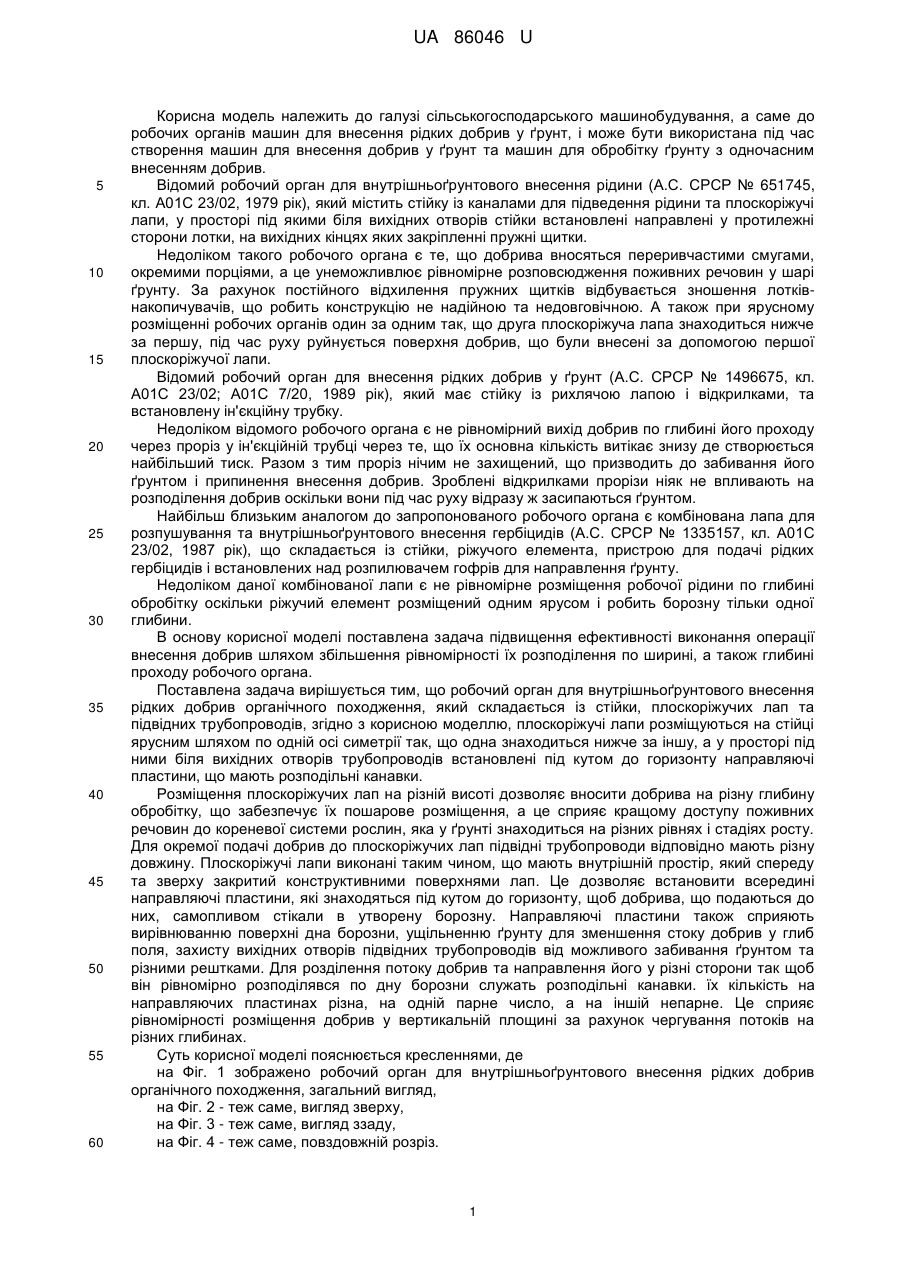

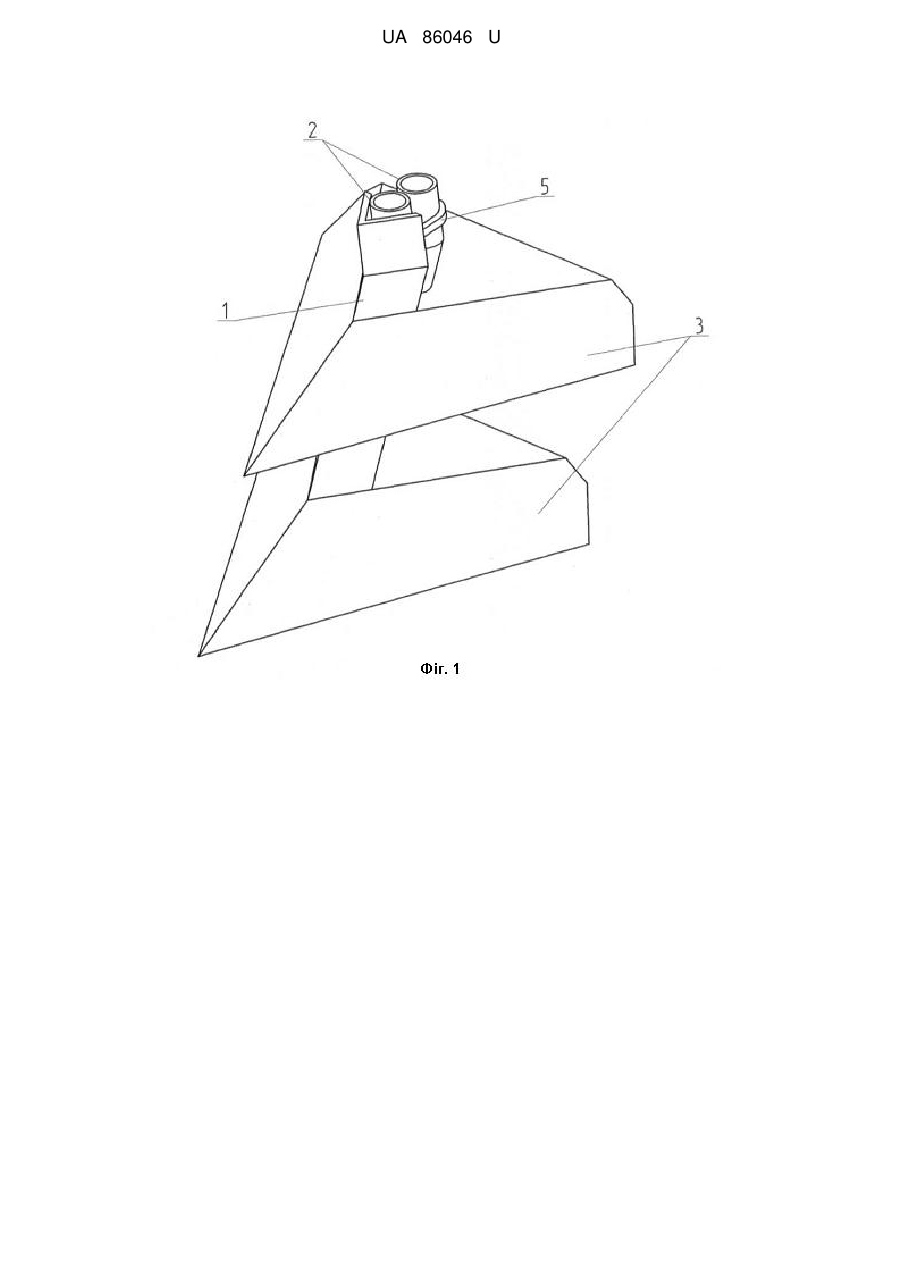

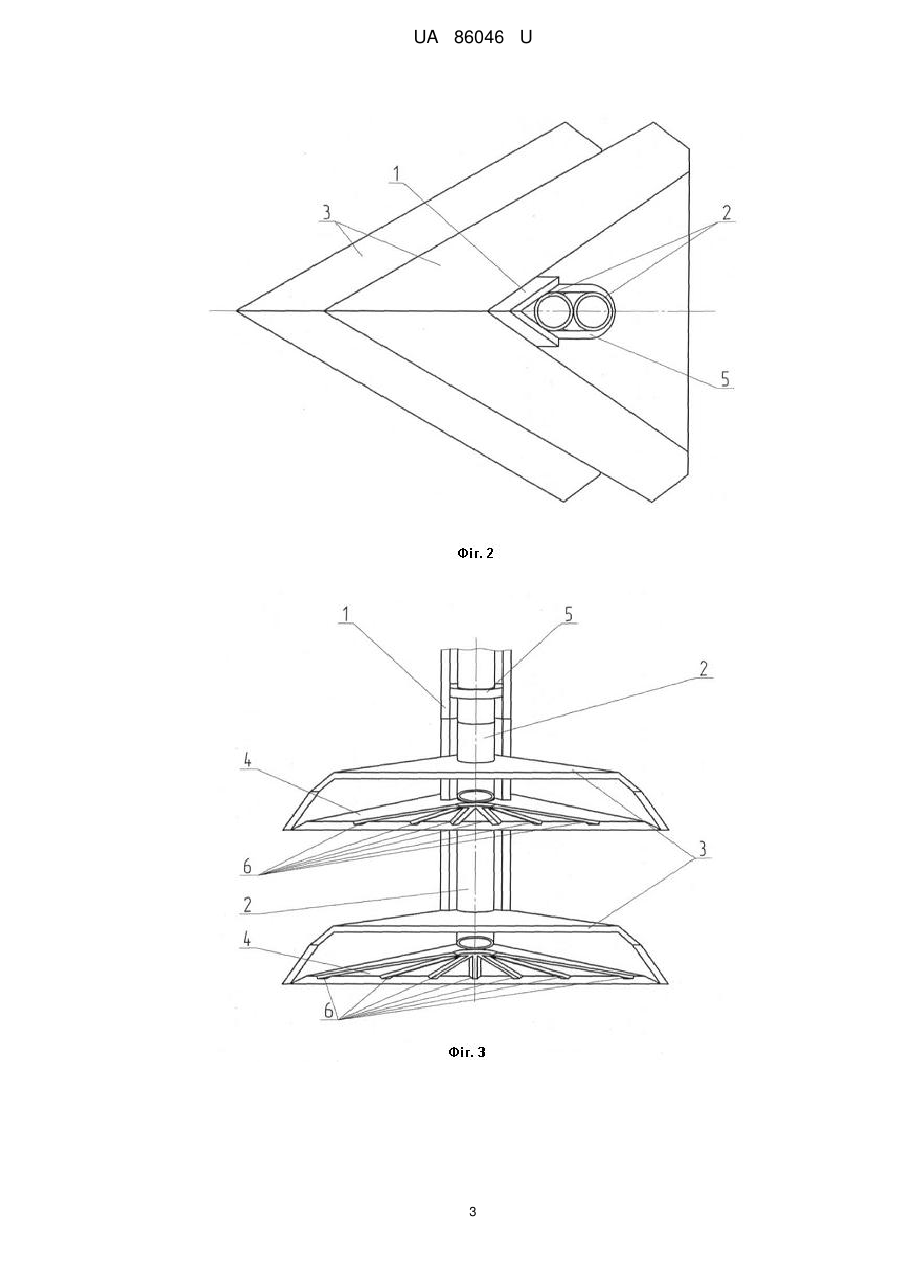

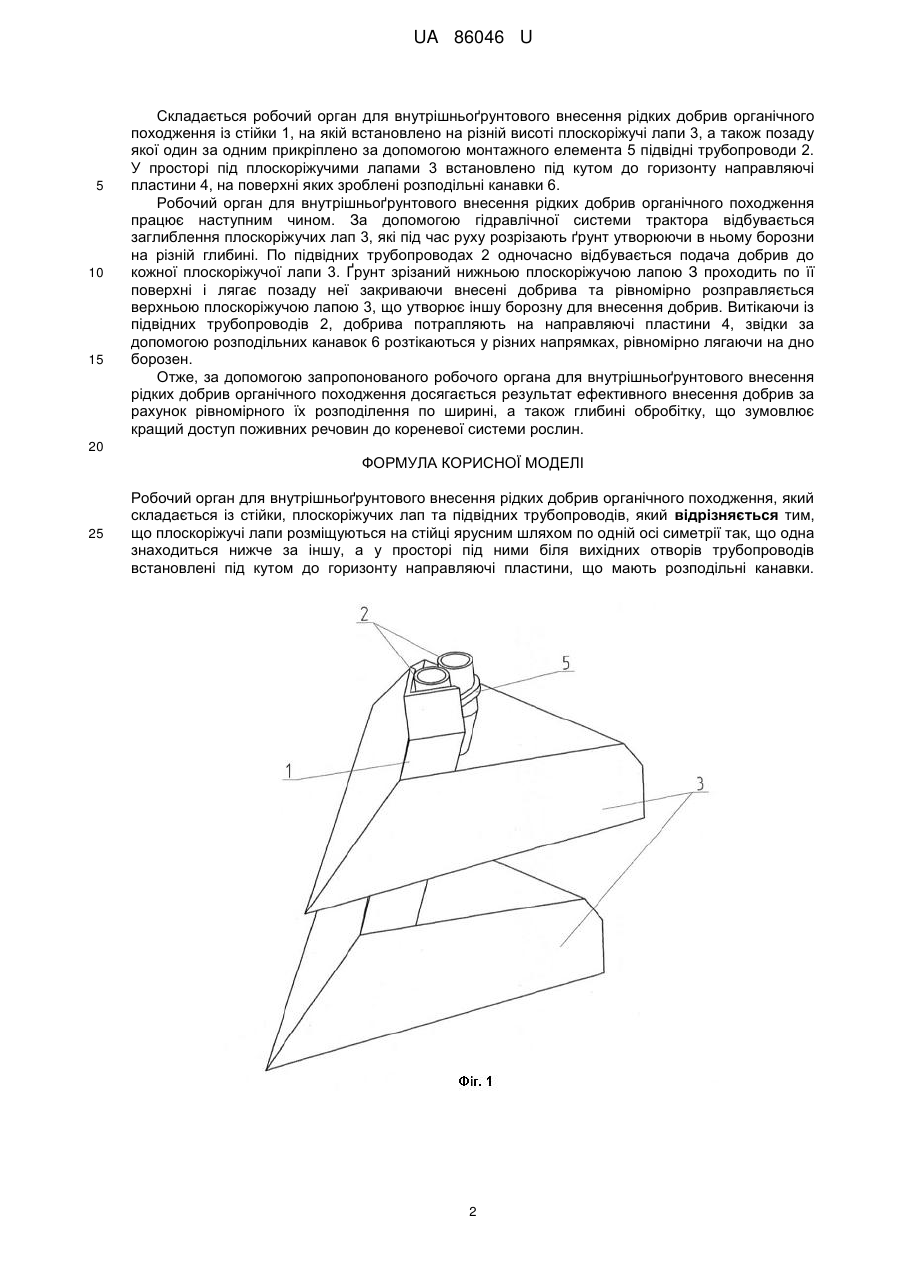

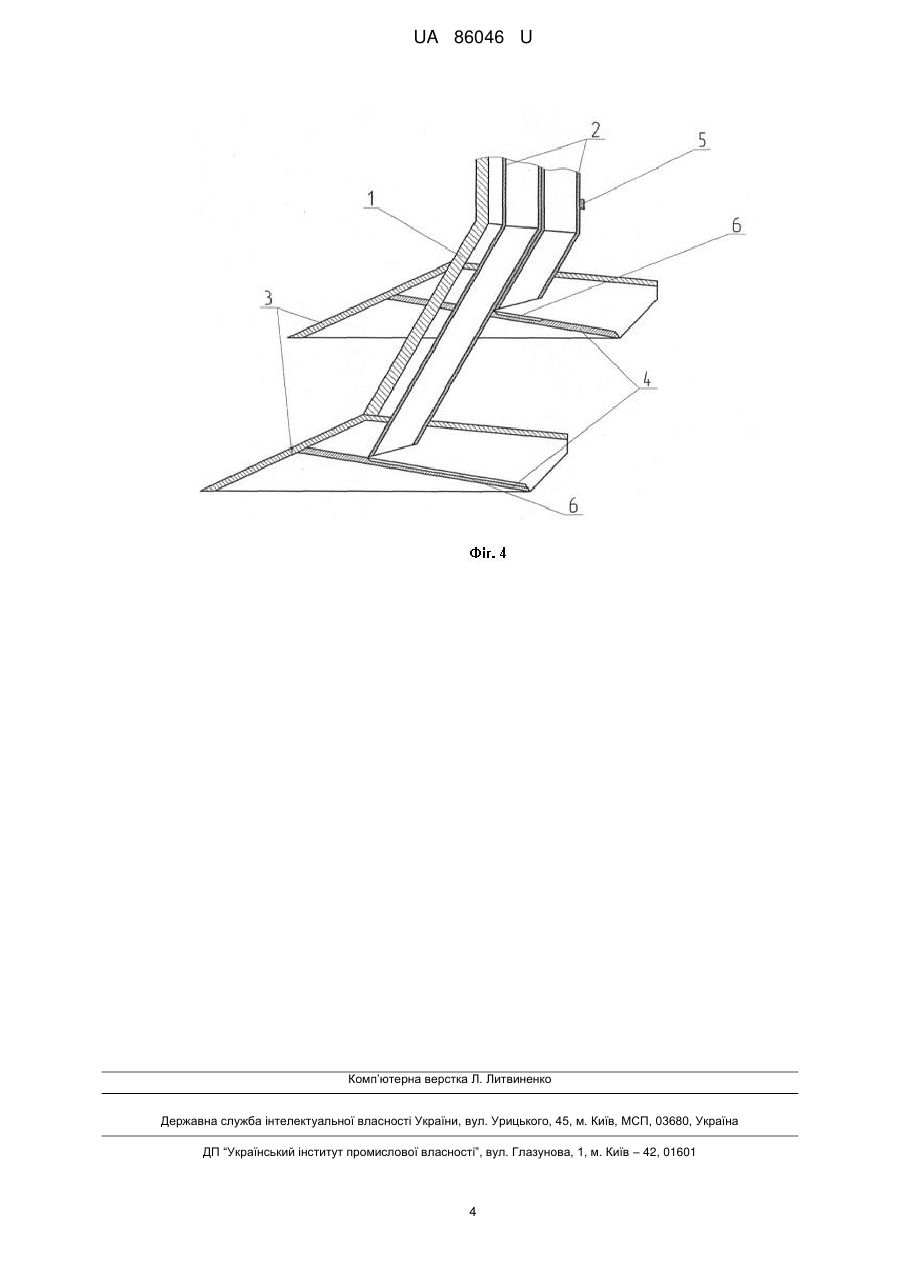

Реферат: UA 86046 U UA 86046 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до робочих органів машин для внесення рідких добрив у ґрунт, і може бути використана під час створення машин для внесення добрив у ґрунт та машин для обробітку ґрунту з одночасним внесенням добрив. Відомий робочий орган для внутрішньоґрунтового внесення рідини (А.С. СРСР № 651745, кл. А01С 23/02, 1979 рік), який містить стійку із каналами для підведення рідини та плоскоріжучі лапи, у просторі під якими біля вихідних отворів стійки встановлені направлені у протилежні сторони лотки, на вихідних кінцях яких закріпленні пружні щитки. Недоліком такого робочого органа є те, що добрива вносяться переривчастими смугами, окремими порціями, а це унеможливлює рівномірне розповсюдження поживних речовин у шарі ґрунту. За рахунок постійного відхилення пружних щитків відбувається зношення лотківнакопичувачів, що робить конструкцію не надійною та недовговічною. А також при ярусному розміщенні робочих органів один за одним так, що друга плоскоріжуча лапа знаходиться нижче за першу, під час руху руйнується поверхня добрив, що були внесені за допомогою першої плоскоріжучої лапи. Відомий робочий орган для внесення рідких добрив у ґрунт (А.С. СРСР № 1496675, кл. А01С 23/02; А01С 7/20, 1989 рік), який має стійку із рихлячою лапою і відкрилками, та встановлену ін'єкційну трубку. Недоліком відомого робочого органа є не рівномірний вихід добрив по глибині його проходу через проріз у ін'єкційній трубці через те, що їх основна кількість витікає знизу де створюється найбільший тиск. Разом з тим проріз нічим не захищений, що призводить до забивання його ґрунтом і припинення внесення добрив. Зроблені відкрилками прорізи ніяк не впливають на розподілення добрив оскільки вони під час руху відразу ж засипаються ґрунтом. Найбільш близьким аналогом до запропонованого робочого органа є комбінована лапа для розпушування та внутрішньоґрунтового внесення гербіцидів (А.С. СРСР № 1335157, кл. А01С 23/02, 1987 рік), що складається із стійки, ріжучого елемента, пристрою для подачі рідких гербіцидів і встановлених над розпилювачем гофрів для направлення ґрунту. Недоліком даної комбінованої лапи є не рівномірне розміщення робочої рідини по глибині обробітку оскільки ріжучий елемент розміщений одним ярусом і робить борозну тільки одної глибини. В основу корисної моделі поставлена задача підвищення ефективності виконання операції внесення добрив шляхом збільшення рівномірності їх розподілення по ширині, а також глибині проходу робочого органа. Поставлена задача вирішується тим, що робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження, який складається із стійки, плоскоріжучих лап та підвідних трубопроводів, згідно з корисною моделлю, плоскоріжучі лапи розміщуються на стійці ярусним шляхом по одній осі симетрії так, що одна знаходиться нижче за іншу, а у просторі під ними біля вихідних отворів трубопроводів встановлені під кутом до горизонту направляючі пластини, що мають розподільні канавки. Розміщення плоскоріжучих лап на різній висоті дозволяє вносити добрива на різну глибину обробітку, що забезпечує їх пошарове розміщення, а це сприяє кращому доступу поживних речовин до кореневої системи рослин, яка у ґрунті знаходиться на різних рівнях і стадіях росту. Для окремої подачі добрив до плоскоріжучих лап підвідні трубопроводи відповідно мають різну довжину. Плоскоріжучі лапи виконані таким чином, що мають внутрішній простір, який спереду та зверху закритий конструктивними поверхнями лап. Це дозволяє встановити всередині направляючі пластини, які знаходяться під кутом до горизонту, щоб добрива, що подаються до них, самопливом стікали в утворену борозну. Направляючі пластини також сприяють вирівнюванню поверхні дна борозни, ущільненню ґрунту для зменшення стоку добрив у глиб поля, захисту вихідних отворів підвідних трубопроводів від можливого забивання ґрунтом та різними рештками. Для розділення потоку добрив та направлення його у різні сторони так щоб він рівномірно розподілявся по дну борозни служать розподільні канавки. їх кількість на направляючих пластинах різна, на одній парне число, а на іншій непарне. Це сприяє рівномірності розміщення добрив у вертикальній площині за рахунок чергування потоків на різних глибинах. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження, загальний вигляд, на Фіг. 2 - теж саме, вигляд зверху, на Фіг. 3 - теж саме, вигляд ззаду, на Фіг. 4 - теж саме, повздовжній розріз. 1 UA 86046 U 5 10 15 Складається робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження із стійки 1, на якій встановлено на різній висоті плоскоріжучі лапи 3, а також позаду якої один за одним прикріплено за допомогою монтажного елемента 5 підвідні трубопроводи 2. У просторі під плоскоріжучими лапами 3 встановлено під кутом до горизонту направляючі пластини 4, на поверхні яких зроблені розподільні канавки 6. Робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження працює наступним чином. За допомогою гідравлічної системи трактора відбувається заглиблення плоскоріжучих лап 3, які під час руху розрізають ґрунт утворюючи в ньому борозни на різній глибині. По підвідних трубопроводах 2 одночасно відбувається подача добрив до кожної плоскоріжучої лапи 3. Ґрунт зрізаний нижньою плоскоріжучою лапою З проходить по її поверхні і лягає позаду неї закриваючи внесені добрива та рівномірно розправляється верхньою плоскоріжучою лапою 3, що утворює іншу борозну для внесення добрив. Витікаючи із підвідних трубопроводів 2, добрива потрапляють на направляючі пластини 4, звідки за допомогою розподільних канавок 6 розтікаються у різних напрямках, рівномірно лягаючи на дно борозен. Отже, за допомогою запропонованого робочого органа для внутрішньоґрунтового внесення рідких добрив органічного походження досягається результат ефективного внесення добрив за рахунок рівномірного їх розподілення по ширині, а також глибині обробітку, що зумовлює кращий доступ поживних речовин до кореневої системи рослин. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Робочий орган для внутрішньоґрунтового внесення рідких добрив органічного походження, який складається із стійки, плоскоріжучих лап та підвідних трубопроводів, який відрізняється тим, що плоскоріжучі лапи розміщуються на стійці ярусним шляхом по одній осі симетрії так, що одна знаходиться нижче за іншу, а у просторі під ними біля вихідних отворів трубопроводів встановлені під кутом до горизонту направляючі пластини, що мають розподільні канавки. 2 UA 86046 U 3 UA 86046 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
