Електрична заземлювальна гайка

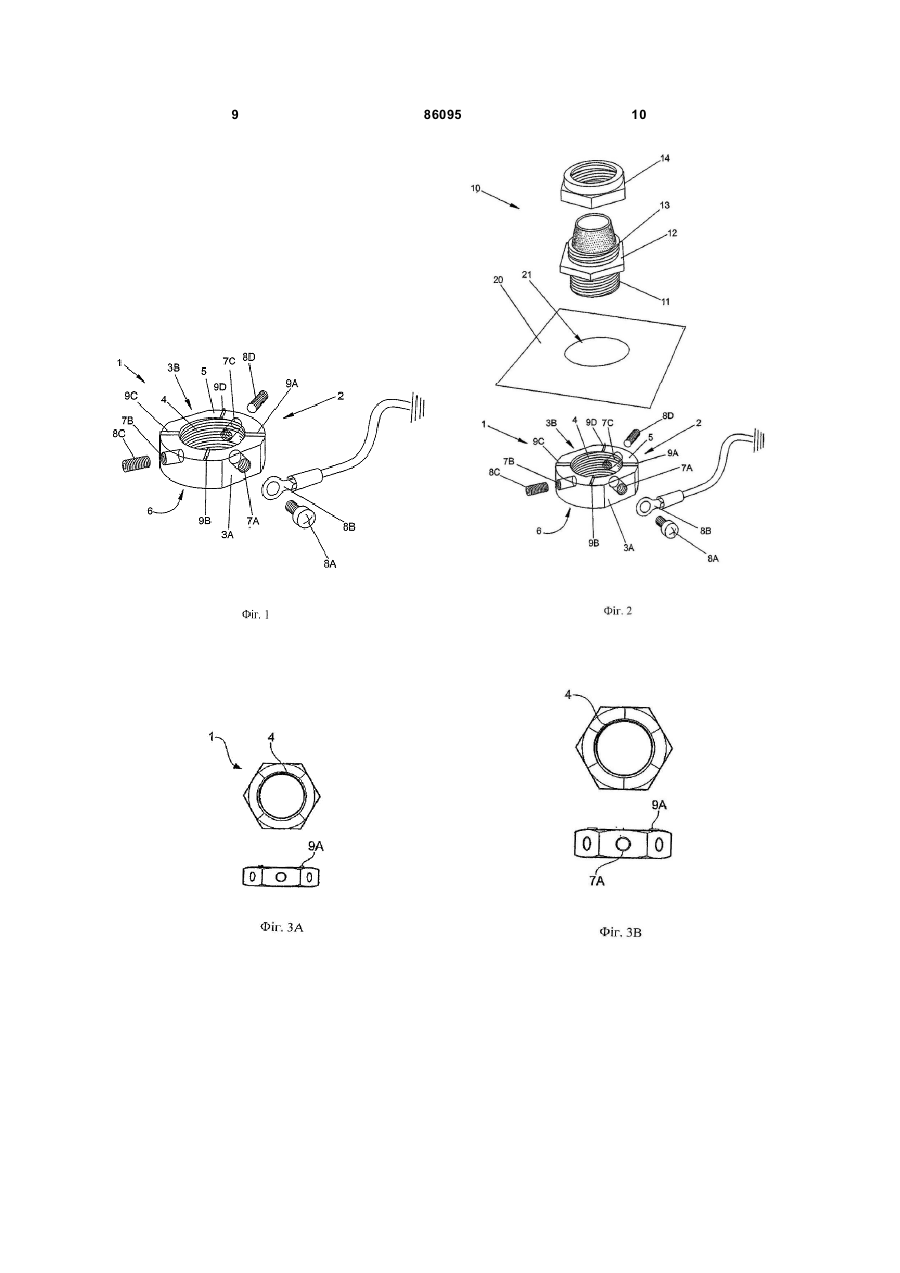

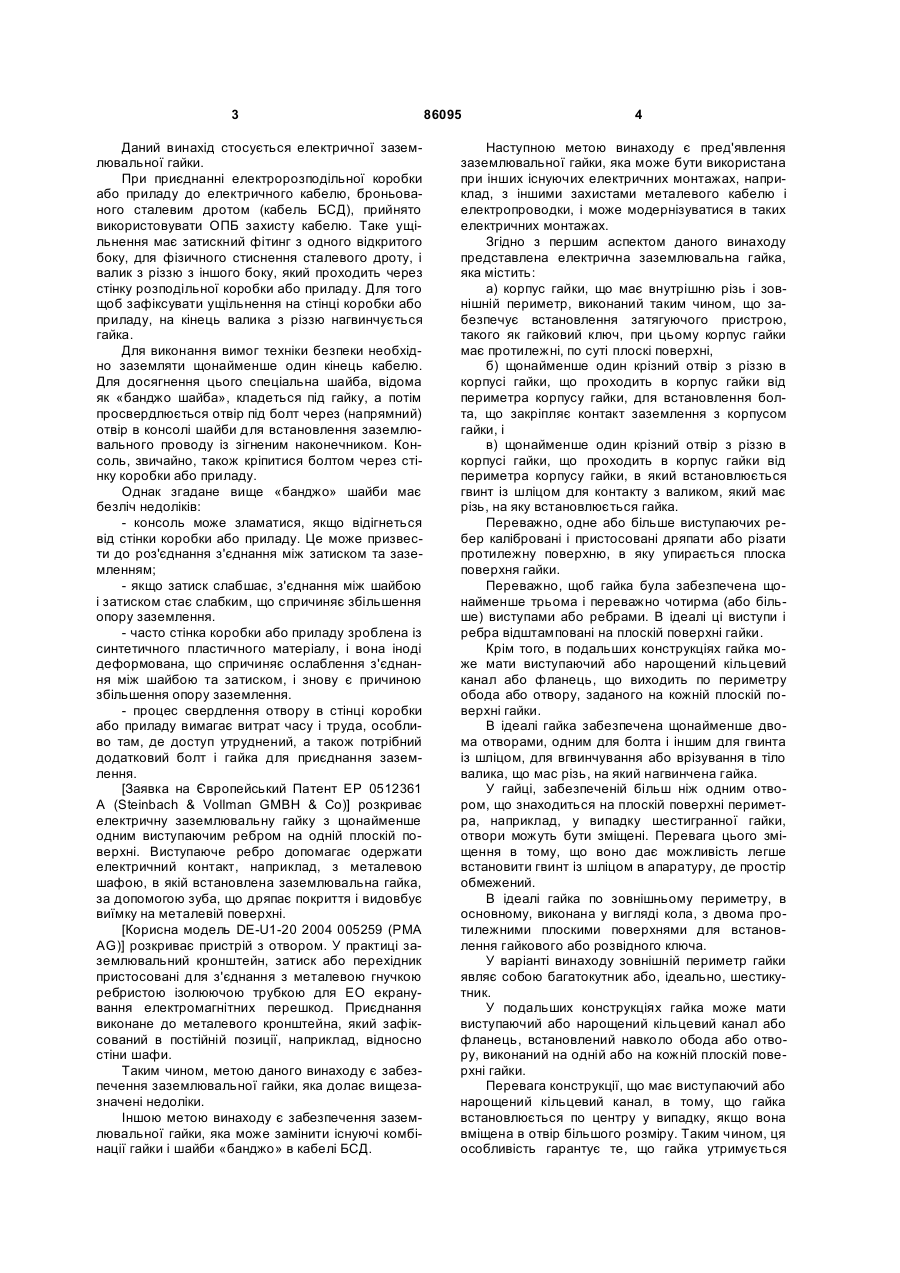

1. Електрична заземлювальна гайка, яка містить: а) корпус гайки, що має внутрішню різь і зовнішній периметр, виконаний в формі, що дозволяє встановлення затягуючого пристрою, такого як гайковий ключ, при цьому корпус гайки має протилежні одна одній, по суті плоскі поверхні, б) щонайменше один отвір з різзю в корпусі гайки, що проходить в корпус гайки від периметра корпусу гайки, для встановлення болта кріплення заземлювального з'єднувача з корпусом гайки, і в) щонайменше один отвір з різзю в корпусі гайки, що проходить в корпус гайки від периметра корпусу гайки, для встановлення гвинта із шліцом, що контактує з валиком, який має різь, на який встановлюється гайка. 2. Гайка за п. 1, яка має щонайменше одне виступаюче ребро на одній плоскій лицьовій стороні для зчеплення з протилежною поверхнею, в яку упирається гайка. 3. Гайка за п. 1 або 2, в якій виконані три отвори, один для встановлення болта і два інших для встановлення гвинта із шліцом, що контактує з валиком, який має різь, на який встановлюється гайка. 2 (19) 1 3 Даний винахід стосується електричної заземлювальної гайки. При приєднанні електророзподільної коробки або приладу до електричного кабелю, броньованого сталевим дротом (кабель БСД), прийнято використовувати ОПБ захисту кабелю. Таке ущільнення має затискний фітинг з одного відкритого боку, для фізичного стиснення сталевого дроту, і валик з різзю з іншого боку, який проходить через стінку розподільної коробки або приладу. Для того щоб зафіксувати ущільнення на стінці коробки або приладу, на кінець валика з різзю нагвинчується гайка. Для виконання вимог техніки безпеки необхідно заземляти щонайменше один кінець кабелю. Для досягнення цього спеціальна шайба, відома як «банджо шайба», кладеться під гайку, а потім просвердлюється отвір під болт через (напрямний) отвір в консолі шайби для встановлення заземлювального проводу із зігненим наконечником. Консоль, звичайно, також кріпитися болтом через стінку коробки або приладу. Однак згадане вище «банджо» шайби має безліч недоліків: - консоль може зламатися, якщо відігнеться від стінки коробки або приладу. Це може призвести до роз'єднання з'єднання між затиском та заземленням; - якщо затиск слабшає, з'єднання між шайбою і затиском стає слабким, що спричиняє збільшення опору заземлення. - часто стінка коробки або приладу зроблена із синтетичного пластичного матеріалу, і вона іноді деформована, що спричиняє ослаблення з'єднання між шайбою та затиском, і знову є причиною збільшення опору заземлення. - процес свердлення отвору в стінці коробки або приладу вимагає витрат часу і труда, особливо там, де доступ утруднений, а також потрібний додатковий болт і гайка для приєднання заземлення. [Заявка на Європейський Патент ЕР 0512361 A (Steinbach & Vollman GMBH & Co)] розкриває електричну заземлювальну гайку з щонайменше одним виступаючим ребром на одній плоскій поверхні. Виступаюче ребро допомагає одержати електричний контакт, наприклад, з металевою шафою, в якій встановлена заземлювальна гайка, за допомогою зуба, що дряпає покриття і видовбує виїмку на металевій поверхні. [Корисна модель DE-U1-20 2004 005259 (РМА AG)] розкриває пристрій з отвором. У практиці заземлювальний кронштейн, затиск або перехідник пристосовані для з'єднання з металевою гнучкою ребристою ізолюючою трубкою для ЕО екранування електромагнітних перешкод. Приєднання виконане до металевого кронштейна, який зафіксований в постійній позиції, наприклад, відносно стіни шафи. Таким чином, метою даного винаходу є забезпечення заземлювальної гайки, яка долає вищезазначені недоліки. Іншою метою винаходу є забезпечення заземлювальної гайки, яка може замінити існуючі комбінації гайки і шайби «банджо» в кабелі БСД. 86095 4 Наступною метою винаходу є пред'явлення заземлювальної гайки, яка може бути використана при інших існуючих електричних монтажах, наприклад, з іншими захистами металевого кабелю і електропроводки, і може модернізуватися в таких електричних монтажах. Згідно з першим аспектом даного винаходу представлена електрична заземлювальна гайка, яка містить: а) корпус гайки, що має внутрішню різь і зовнішній периметр, виконаний таким чином, що забезпечує встановлення затягуючого пристрою, такого як гайковий ключ, при цьому корпус гайки має протилежні, по суті плоскі поверхні, б) щонайменше один крізний отвір з різзю в корпусі гайки, що проходить в корпус гайки від периметра корпусу гайки, для встановлення болта, що закріпляє контакт заземлення з корпусом гайки, і в) щонайменше один крізний отвір з різзюв корпусі гайки, що проходить в корпус гайки від периметра корпусу гайки, в який встановлюється гвинт із шліцом для контакту з валиком, який має різь, на яку встановлюється гайка. Переважно, одне або більше виступаючих ребер калібровані і пристосовані дряпати або різати протилежну поверхню, в яку упирається плоска поверхня гайки. Переважно, щоб гайка була забезпечена щонайменше трьома і переважно чотирма (або більше) виступами або ребрами. В ідеалі ці виступи і ребра відштамповані на плоскій поверхні гайки. Крім того, в подальших конструкціях гайка може мати виступаючий або нарощений кільцевий канал або фланець, що виходить по периметру обода або отвору, заданого на кожній плоскій поверхні гайки. В ідеалі гайка забезпечена щонайменше двома отворами, одним для болта і іншим для гвинта із шліцом, для вгвинчування або врізування в тіло валика, що мас різь, на який нагвинчена гайка. У гайці, забезпеченій більш ніж одним отвором, що знаходиться на плоскій поверхні периметра, наприклад, у випадку шестигранної гайки, отвори можуть бути зміщені. Перевага цього зміщення в тому, що воно дає можливість легше встановити гвинт із шліцом в апаратуру, де простір обмежений. В ідеалі гайка по зовнішньому периметру, в основному, виконана у вигляді кола, з двома протилежними плоскими поверхнями для встановлення гайкового або розвідного ключа. У варіанті винаходу зовнішній периметр гайки являє собою багатокутник або, ідеально, шестикутник. У подальших конструкціях гайка може мати виступаючий або нарощений кільцевий канал або фланець, встановлений навколо обода або отвору, виконаний на одній або на кожній плоскій поверхні гайки. Перевага конструкції, що має виступаючий або нарощений кільцевий канал, в тому, що гайка встановлюється по центру у випадку, якщо вона вміщена в отвір більшого розміру. Таким чином, ця особливість гарантує те, що гайка утримується 5 86095 6 стаціонарно за допомогою осьової стискальної знаходиться гайка. Мета цих виступів або зубців сили і не вібрує. Вібрація з'єднувачів, особливо дряпати і врізатися в поверхню стінки 20. з'єднувачів запобіжників, небажана, тому що конЗвернемося тепер до Фіг.2, тут показаний затакти і з'єднання можуть ослаблятися, таким чихист кабелю 10, що встановлюється через отвір 21 ном, роблячи надійність з'єднувача неефективною. стінки 20 електричної коробки або приладу (не Винахід поширюється також на заземлювальні показано), з використанням заземлювальної гайки гайки, як визначено вище. в поєднанні з ущільнен1. Захист кабелю 10, добре відомого в техніці типу, ням кабелю. має валик з різзю 11, виступаючий з одного боку Потрібно розуміти, що винахід поширюється гайки 12, і опору 13, що стискається, яка сприймає також на заземлювальні гайки, як визначено вище, тиск гайки 14. в поєднанні з електропровідним кабелем. При використанні валик 11 проходить через Згідно з іншою особливістю винаходу тут отвір 21 і прикріпляється до стінки 20 гайкою 1 на представлений спосіб виготовлення електричної іншій стороні стінки 20. заземлювальної гайки, який включає наступні стаКоли гайка 1 затягнута, зубці 9А, 9В, 9С та 9D дії: дряпають і врізаються в поверхню стінки 20. Це а) виготовлення корпусу гайки з внутрішньою має три переваги: різзю і зовнішнім периметром, виконаного в формі, По-перше, якщо стінка 20 металева, фарба піщо дозволяє встановлення на нього затягуючого сля цього зчищена так, що забезпечується хоропристрою, такого як, наприклад, гайковий ключ, ший електричний контакт між гайкою 1 та стінкою. згаданий вище корпус гайки, що має розташовані По-друге, зубці перешкоджають вивертанню протилежно одна одній, по суті плоскі поверхні; і гайки з валика 11. б) виконання щонайменше двох отворів з різПо-третє, затягнута один раз так, щоб зубці зю в корпусі гайки. зчепилися зі стінкою 20, спільне складання ущільСпособи виготовлення гайки включають штанення 10 і гайки 1 може бути просто затягнуте мпування, висадку і кування. обертанням ущільнення гайки 12 за допомогою Потрібно розуміти, що наступні варіанти винагайкового або розвідного ключа (не показаного). ходу поширюються також на інші переважні аспекТобто додатковий гайковий ключ не потрібний для ти, що асоціюються з вище згаданими особливосутримування гайки під час обертання ущільнення тями заземлювальної гайки. 10. Варіанти винаходу будуть описані на прикладі З'єднувач 8В прикріпляється до корпусу гайки типового зразка з посиланням на креслення, на 2 за допомогою болта 8А. Таке встановлення заяких: безпечує більш надійне механічне та електричне Короткий опис креслень. з'єднання із землею, що раніше досягалося із заФіг.1 показує аксонометричне зображення гайстосуванням «банджо» шайби. Також більше неки відповідно до однієї з особливостей винаходу. має потреби в будь-якому свердленні отвору в Фіг.2 показує детальне аксонометричне зостінці коробки або приладу. браження ущільнення кабелю в конструкції гайки Гвинт Із шліцом 8С або 8D, що зчепився і врівідповідно до однієї з особливостей винаходу. зався у валик 11, допомагає гайці 1 залишатися в Фіг.3А, 3В, 3С, показують фронтальну і вертитісному контакті з валиком 11. Гвинт із шліцом кальну проекції трьох варіантів винаходу; і сприяє електричному контакту, при використанні Фіг.4 показує фронтальну і вертикальну проекна пластикових кожухах (ізоляціях) або при застоції іншого альтернативного варіанту винаходу, суванні вивідних кабелів (не показані), без захисякий включає кільцевий канал. ної стінки. Докладний опис переважного варіанту винаПотрібно розуміти також і те, що гайка 1 може ходу бути використана в інших електричних зборках, Звернемося до Фіг.1, тут показана електрична таких як приєднання електричних ізоляційних трузаземлювальна гайка 1. бок до стінок домашніх або індустріальних електГайка 1 має кільцевий корпус гайки 2, периричних коробок або приладів. Приєднання електметр якого, як правило, круговий, з протилежними ричних виводів до вібруючих систем, таких як плоскими частинами 3А, 3В, для можливого встадвигуни; авіаційних або морських приладів, де новлення гайкового ключа або іншого затягуючого хороше електричне з'єднання та ізоляція необхідні пристрою. Корпус гайки 2 має протилежні, по суті для надійності; на нафтопромислах, хімічних або плоскі поверхні 5 та 6. нафтохімічних заводах, де надійність також на Три радіальне розташовані отвори з різзю 7А, першому місці. 7В, 7С проходять в тіло корпуса 2 від периметра Винахід може приймати форму, відмінну від тікорпусу. В отвір 7А вставляється болт 8А і затиск єї, що описана спеціально. Наприклад, зовнішній заземлення 8В з проводом, що йде до землі. В периметр корпусу гайки 2 може бути багатокутниотвори 7В та 7С, які можуть бути розташовані в ком або шестикутником. будь-якому положенні по периметру гайки, вставГайка 1 може продаватися самостійно або в ляється гвинт із шліцом 8С або 8D для зчеплення зборці із захистом кабелю 10. Винахід, таким чиз (або вгвинчування у) валиком з різзю (не показаном, також поширюється на заземлювальні гайки, ний), на який встановлюється гайка 1. як визначено вище, в зборці із захистом кабелю. Чотири виступаючих ребра в формі зубців 9А, Звертаючись до Фіг.3А, 3В та 3С, на яких зо9В, 9С та 9D виконані на плоскій поверхні 5, щоб бражений вигляд в плані і вертикальний вигляд дряпати або врізатися в поверхню, навпроти якої трьох різних розмірів варіантів винаходу гайки 1, на яких подібні частини мають ті самі посилальні 7 86095 8 Подальші модифікації будуть очевидні досвідномери, як на фігурах 1 та 2. Гайка, показана на ченим фахівцям в техніці без відступу від обсягу фігурах 3А, 3В та 3С, виконана в формі традиційданого винаходу. ної шестигранної гайки. Список посилальних номерів Посилальні ноФіг.3А та 3В показують гайку 1 різних розмірів, мери на Фіг.1 що має по одному отвору в кожній з шести граней. 1 - електрична заземлювальна гайка Причина, з якої отвори виконані в кожній з шести 2 - корпус гайки граней. полягає в тому. що коли гайка 1 затягуєть3А, 3В - грані гайки ся, до оператора, який робить затягування, завжди 4 - внутрішня різь буде повернена одна із сторін гайки з отвором, 5. 6 - протилежні плоскі поверхні гайки готова для встановлення гвинта із шліцом 8. 7А, 7В, 7 С - отвори з внутрішньою різзю Фіг.3С показує гайку 1 більшого розміру, в якій 8А - болт виконані два отвори 7А на одній з лицьових сторін. 8В - наконечник заземлення Отвори 7А рознесені так, що дозволяють без ве8С, 8D - гвинти з плоскими шліцами ликих зусиль використати гайку в зонах з обмеже9А, 9В, 9С, 9D - виступаючі ребра ним доступом або встановлювати в приладах, де Посилальні номери на Фіг.2 простір обмежений, що завжди гарантує наявність 1 - електрична заземлювальна гайка отвору, зручного для встановлення гвинта із шлі2 - корпус гайки цом. 3А, 3В - грані гайки Гайки на фігурах 3А, 3В та 3С показані із зу4 - внутрішня різь бцями, однак вони можуть і не мати зубців. 5, 6 - протилежні плоскі поверхні Стисло звернемося до варіанту, показаного на 7А. 7В, 7С - отвори з внутрішньою різзю фігурі 4, в якому відповідні частини позначені тими 8А - болт ж самими номерами. Тут показана гайка 1 з висту8В - наконечник заземлення паючим або нарощеним кільцевим каналом або 8С. 8D - гвинти з плоскими шліцами фланцем 30, встановленим по колу або навколо 9А, 9В. 9С, 9D - виступаючі ребра отвору на одній або на кожній плоскій поверхні 5 10 - захист кабелю або 6 гайки 1. Кільцевий канал 30, який виступає 11 - валик з різзю або висувається, при використанні гарантує, що 12 - гайка гайка 1 центрується у випадку, якщо вона розта13 - опора, що стискається шована в отворі більшого діаметра або розташо14 - гайка вана в зоні, схильній до вібрації (не показано). 20 - стінка Таким чином, обід або кільцевий канал 30 га21 - отвір рантує, що гайка 1 утримується стаціонарно осьоПосилальні номери на Фіг.3А вою або стискальною силою. 1 - електрична заземлювальна гайка Зрозуміло, що розміри гайки та отворів зміню4 - внутрішня різь ються, пристосовуючись до різних розмірів кабе9А - виступаюче ребро лю. Посилальні номери на Фіг.3В В ідеалі гайка виконується з матеріалу з хоро9А - виступаюче ребро шими механічними та електропровідними власти4 - внутрішня різь востями. В ідеалі переважними є такі матеріали, 7А - отвір з внутрішньою різзю як латунь або сталь, однак передбачено також, що Посилальні номери на Фіг.3С в спеціальних випадках можуть використовуватися 3В, 3С, 3D - грань гайки композиційні матеріали. Посилальні номери на Фіг.4 Таким чином, використання винаходу долає 3А, ЗЕ, 3F - немає згадувань у тексті недоліки існуючих з'єднувальних пристроїв і, тому, 3В, ЗС, 3D - грань гайки забезпечує більш надійну заземлювальну гайку, 7А, 7В, 7С - отвори з внутрішньою різзю яка не страждає існуючими недоліками, одного 9А - виступаюче ребро разу встановлена вона не схильна до вільної віб30 - кільцевий канал рації. Її легко встановити і просто використовувати. 9 86095 10 11 Комп’ютерна верстка В. Клюкін 86095 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
