Запобіжний пристрій для штепсельного з’єднання, штепсельна з’єднувальна система з таким пристроєм та елемент маркування для цієї штепсельної системи

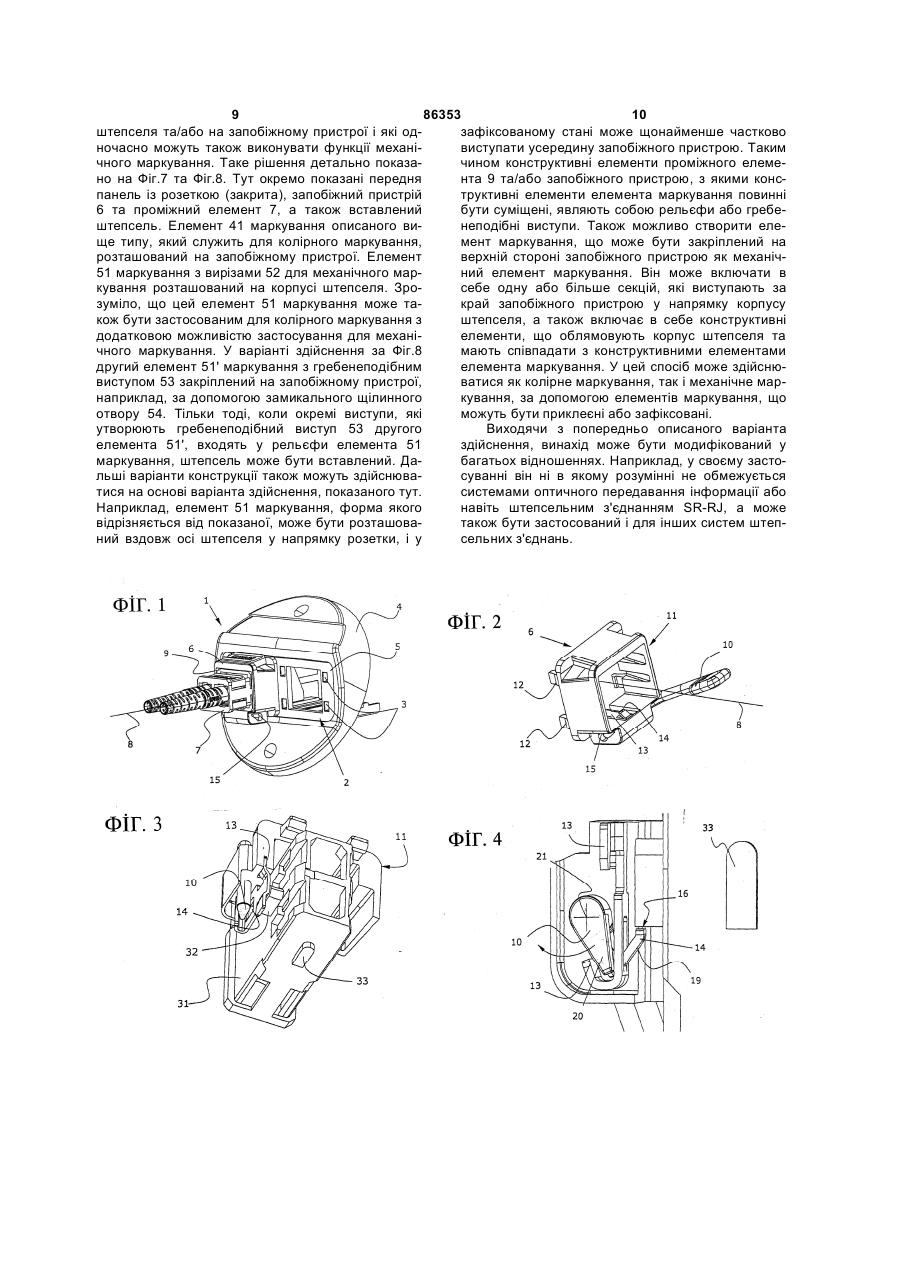

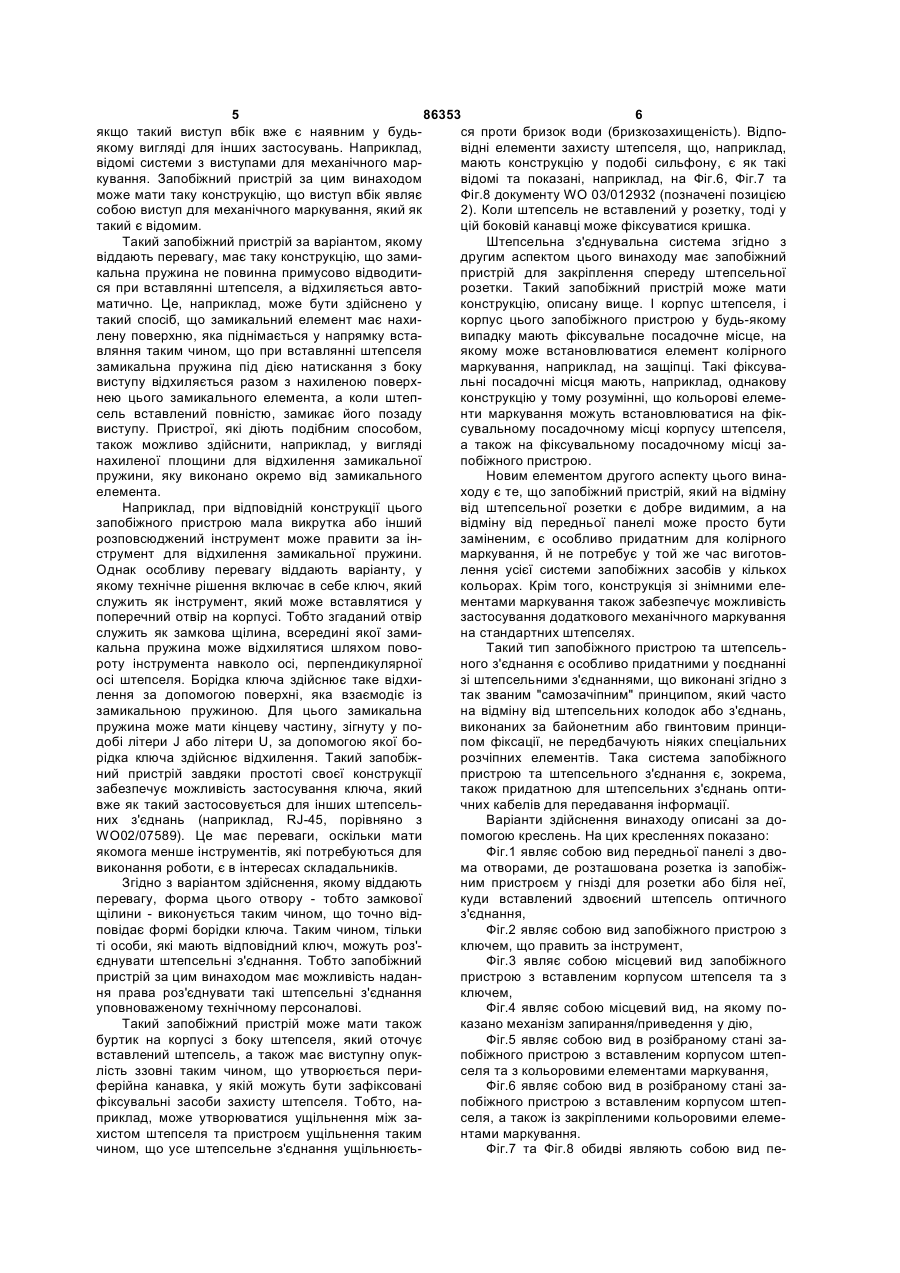

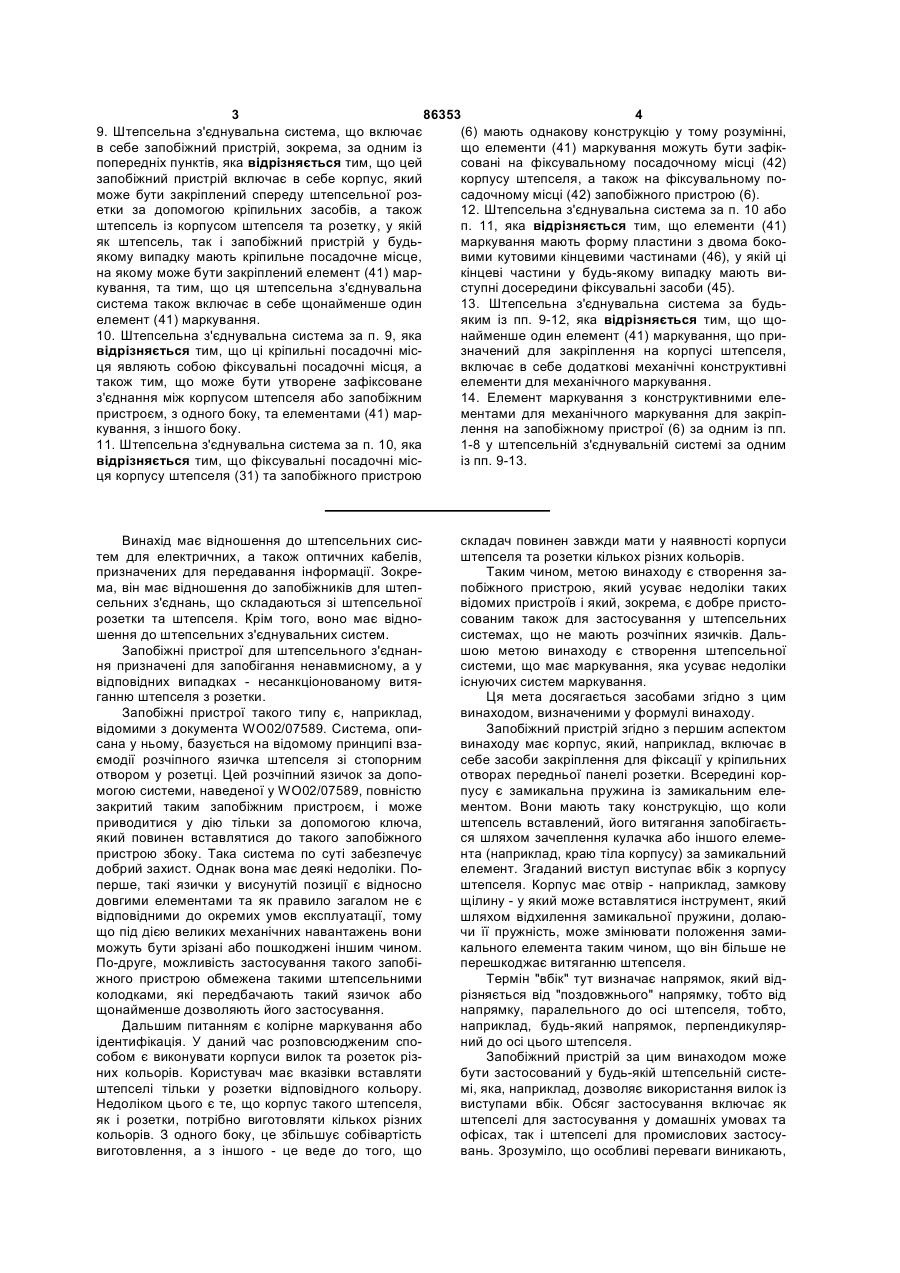

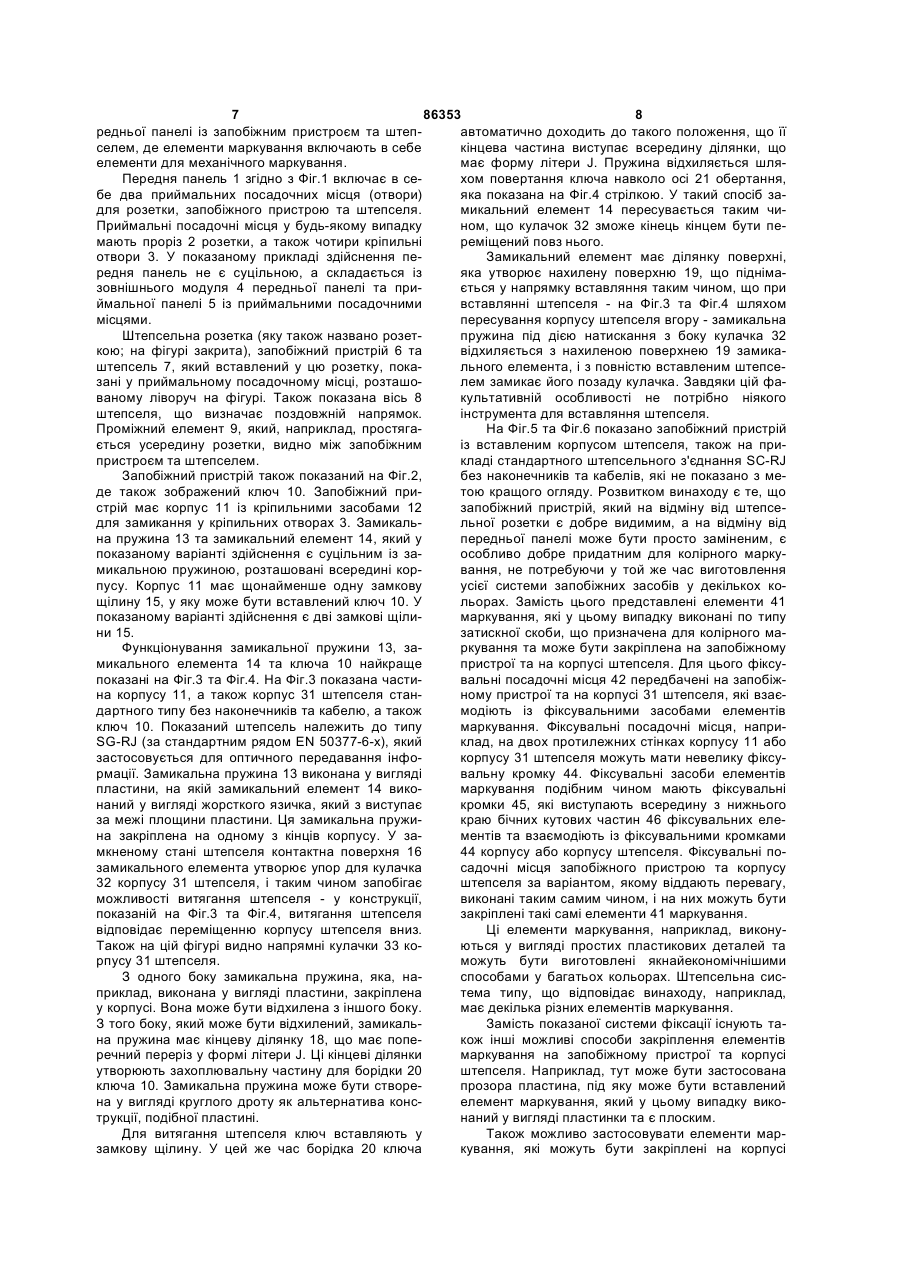

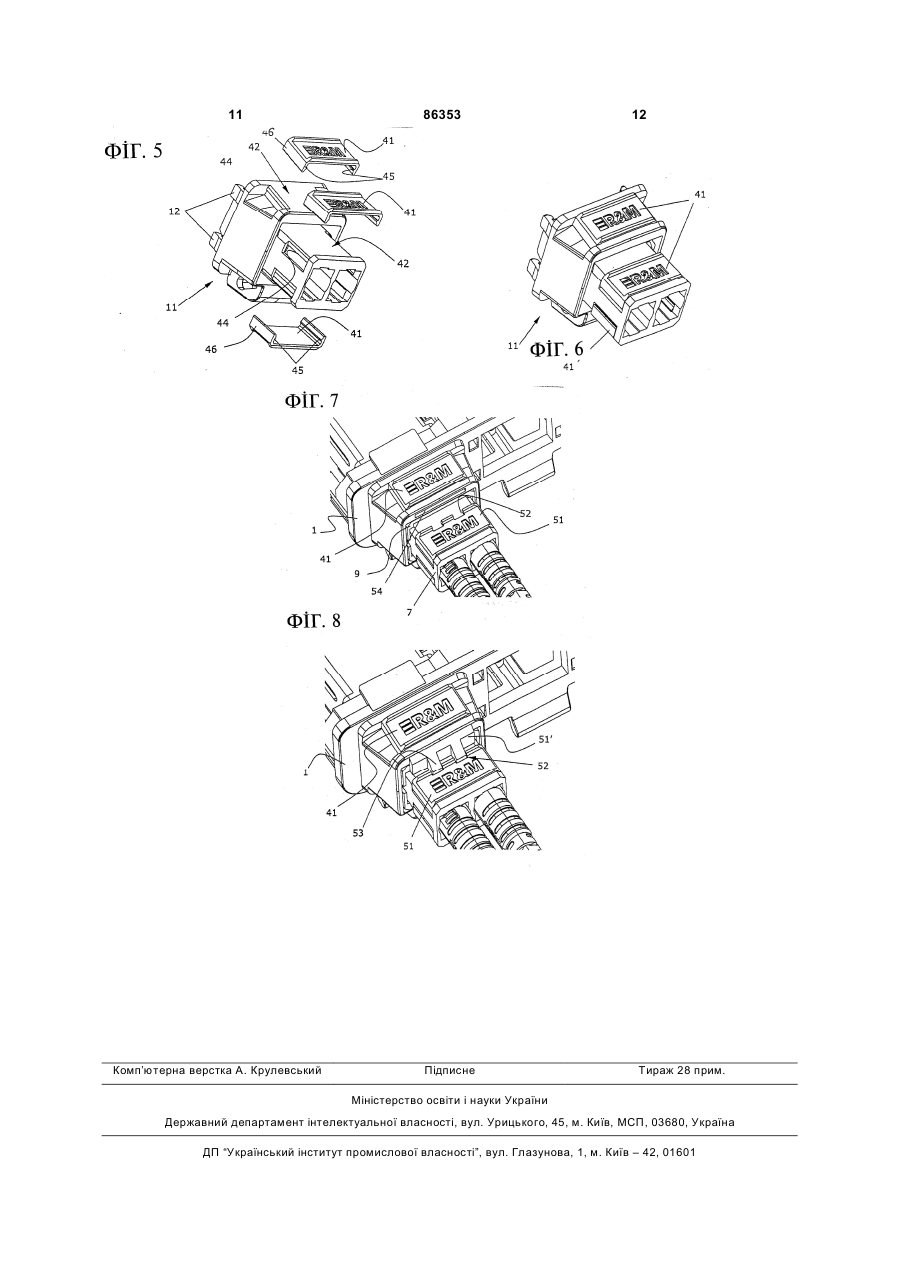

1. Запобіжний пристрій (6) для штепсельного з'єднання з щонайменше однією штепсельною розеткою та щонайменше одним штепселем (7), що має корпус (31) штепселя, де вказаний запобіжний пристрій включає в себе корпус (11), що кріпильними засобами (12) може бути закріплений спереду штепсельної розетки, який відрізняється тим, що цей запобіжний пристрій всередині корпусу включає в себе замикальну пружину (13) та замикальний елемент (14), розташований таким чином, що, якщо штепсель (7) є запертим, витягання штепселя запобігається завдяки елементу (32), який упирається у замикальний елемент, до того ж згаданий елемент (32) виступає з корпусу (31) штепселя вбік відносно осі штепселя, а також тим, що корпус має отвір (15), у який може вставлятися інструмент, і шляхом відхилення замикальної пружини (13) проти жорсткості пружини, замикальний елемент (14) може переміщуватись таким чином, що він більше не перешкоджає витяганню штепселя. 2. Запобіжний пристрій за п. 1, який відрізняється тим, що замикальний елемент (14) утворює нахилену поверхню (19), яка піднімається у напрямку вставляння таким чином, що при вставлянні штепселя (7) замикальна пружина відхиляється до нахиленої поверхні замикального елемента під дією натискання з боку виступного елемента (32), і 2 (19) 1 3 86353 4 9. Штепсельна з'єднувальна система, що включає (6) мають однакову конструкцію у тому розумінні, в себе запобіжний пристрій, зокрема, за одним із що елементи (41) маркування можуть бути зафікпопередніх пунктів, яка відрізняється тим, що цей совані на фіксувальному посадочному місці (42) запобіжний пристрій включає в себе корпус, який корпусу штепселя, а також на фіксувальному поможе бути закріплений спереду штепсельної розсадочному місці (42) запобіжного пристрою (6). етки за допомогою кріпильних засобів, а також 12. Штепсельна з'єднувальна система за п. 10 або штепсель із корпусом штепселя та розетку, у якій п. 11, яка відрізняється тим, що елементи (41) як штепсель, так і запобіжний пристрій у будьмаркування мають форму пластини з двома бокоякому випадку мають кріпильне посадочне місце, вими кутовими кінцевими частинами (46), у якій ці на якому може бути закріплений елемент (41) маркінцеві частини у будь-якому випадку мають викування, та тим, що ця штепсельна з'єднувальна ступні досередини фіксувальні засоби (45). система також включає в себе щонайменше один 13. Штепсельна з'єднувальна система за будьелемент (41) маркування. яким із пп. 9-12, яка відрізняється тим, що що10. Штепсельна з'єднувальна система за п. 9, яка найменше один елемент (41) маркування, що привідрізняється тим, що ці кріпильні посадочні місзначений для закріплення на корпусі штепселя, ця являють собою фіксувальні посадочні місця, а включає в себе додаткові механічні конструктивні також тим, що може бути утворене зафіксоване елементи для механічного маркування. з'єднання між корпусом штепселя або запобіжним 14. Елемент маркування з конструктивними елепристроєм, з одного боку, та елементами (41) марментами для механічного маркування для закріпкування, з іншого боку. лення на запобіжному пристрої (6) за одним із пп. 11. Штепсельна з'єднувальна система за п. 10, яка 1-8 у штепсельній з'єднувальній системі за одним відрізняється тим, що фіксувальні посадочні місіз пп. 9-13. ця корпусу штепселя (31) та запобіжного пристрою Винахід має відношення до штепсельних систем для електричних, а також оптичних кабелів, призначених для передавання інформації. Зокрема, він має відношення до запобіжників для штепсельних з'єднань, що складаються зі штепсельної розетки та штепселя. Крім того, воно має відношення до штепсельних з'єднувальних систем. Запобіжні пристрої для штепсельного з'єднання призначені для запобігання ненавмисному, а у відповідних випадках - несанкціонованому витяганню штепселя з розетки. Запобіжні пристрої такого типу є, наприклад, відомими з документа WO02/07589. Система, описана у ньому, базується на відомому принципі взаємодії розчіпного язичка штепселя зі стопорним отвором у розетці. Цей розчіпний язичок за допомогою системи, наведеної у WO02/07589, повністю закритий таким запобіжним пристроєм, і може приводитися у дію тільки за допомогою ключа, який повинен вставлятися до такого запобіжного пристрою збоку. Така система по суті забезпечує добрий захист. Однак вона має деякі недоліки. Поперше, такі язички у висунутій позиції є відносно довгими елементами та як правило загалом не є відповідними до окремих умов експлуатації, тому що під дією великих механічних навантажень вони можуть бути зрізані або пошкоджені іншим чином. По-друге, можливість застосування такого запобіжного пристрою обмежена такими штепсельними колодками, які передбачають такий язичок або щонайменше дозволяють його застосування. Дальшим питанням є колірне маркування або ідентифікація. У даний час розповсюдженим способом є виконувати корпуси вилок та розеток різних кольорів. Користувач має вказівки вставляти штепселі тільки у розетки відповідного кольору. Недоліком цього є те, що корпус такого штепселя, як і розетки, потрібно виготовляти кількох різних кольорів. З одного боку, це збільшує собівартість виготовлення, а з іншого - це веде до того, що складач повинен завжди мати у наявності корпуси штепселя та розетки кількох різних кольорів. Таким чином, метою винаходу є створення запобіжного пристрою, який усуває недоліки таких відомих пристроїв і який, зокрема, є добре пристосованим також для застосування у штепсельних системах, що не мають розчіпних язичків. Дальшою метою винаходу є створення штепсельної системи, що має маркування, яка усуває недоліки існуючих систем маркування. Ця мета досягається засобами згідно з цим винаходом, визначеними у формулі винаходу. Запобіжний пристрій згідно з першим аспектом винаходу має корпус, який, наприклад, включає в себе засоби закріплення для фіксації у кріпильних отворах передньої панелі розетки. Всередині корпусу є замикальна пружина із замикальним елементом. Вони мають таку конструкцію, що коли штепсель вставлений, його витягання запобігається шляхом зачеплення кулачка або іншого елемента (наприклад, краю тіла корпусу) за замикальний елемент. Згаданий виступ виступає вбік з корпусу штепселя. Корпус має отвір - наприклад, замкову щілину - у який може вставлятися інструмент, який шляхом відхилення замикальної пружини, долаючи її пружність, може змінювати положення замикального елемента таким чином, що він більше не перешкоджає витяганню штепселя. Термін "вбік" тут визначає напрямок, який відрізняється від "поздовжнього" напрямку, тобто від напрямку, паралельного до осі штепселя, тобто, наприклад, будь-який напрямок, перпендикулярний до осі цього штепселя. Запобіжний пристрій за цим винаходом може бути застосований у будь-якій штепсельній системі, яка, наприклад, дозволяє використання вилок із виступами вбік. Обсяг застосування включає як штепселі для застосування у домашніх умовах та офісах, так і штепселі для промислових застосувань. Зрозуміло, що особливі переваги виникають, 5 86353 6 якщо такий виступ вбік вже є наявним у будься проти бризок води (бризкозахищеність). Відпоякому вигляді для інших застосувань. Наприклад, відні елементи захисту штепселя, що, наприклад, відомі системи з виступами для механічного мармають конструкцію у подобі сильфону, є як такі кування. Запобіжний пристрій за цим винаходом відомі та показані, наприклад, на Фіг.6, Фіг.7 та може мати таку конструкцію, що виступ вбік являє Фіг.8 документу WO 03/012932 (позначені позицією собою виступ для механічного маркування, який як 2). Коли штепсель не вставлений у розетку, тоді у такий є відомим. цій боковій канавці може фіксуватися кришка. Такий запобіжний пристрій за варіантом, якому Штепсельна з'єднувальна система згідно з віддають перевагу, має таку конструкцію, що замидругим аспектом цього винаходу має запобіжний кальна пружина не повинна примусово відводитипристрій для закріплення спереду штепсельної ся при вставлянні штепселя, а відхиляється авторозетки. Такий запобіжний пристрій може мати матично. Це, наприклад, може бути здійснено у конструкцію, описану вище. І корпус штепселя, і такий спосіб, що замикальний елемент має нахикорпус цього запобіжного пристрою у будь-якому лену поверхню, яка піднімається у напрямку вставипадку мають фіксувальне посадочне місце, на вляння таким чином, що при вставлянні штепселя якому може встановлюватися елемент колірного замикальна пружина під дією натискання з боку маркування, наприклад, на защіпці. Такі фіксувавиступу відхиляється разом з нахиленою поверхльні посадочні місця мають, наприклад, однакову нею цього замикального елемента, а коли штепконструкцію у тому розумінні, що кольорові елемесель вставлений повністю, замикає його позаду нти маркування можуть встановлюватися на фіквиступу. Пристрої, які діють подібним способом, сувальному посадочному місці корпусу штепселя, також можливо здійснити, наприклад, у вигляді а також на фіксувальному посадочному місці занахиленої площини для відхилення замикальної побіжного пристрою. пружини, яку виконано окремо від замикального Новим елементом другого аспекту цього винаелемента. ходу є те, що запобіжний пристрій, який на відміну Наприклад, при відповідній конструкції цього від штепсельної розетки є добре видимим, а на запобіжного пристрою мала викрутка або інший відміну від передньої панелі може просто бути розповсюджений інструмент може правити за інзаміненим, є особливо придатним для колірного струмент для відхилення замикальної пружини. маркування, й не потребує у той же час виготовОднак особливу перевагу віддають варіанту, у лення усієї системи запобіжних засобів у кількох якому технічне рішення включає в себе ключ, який кольорах. Крім того, конструкція зі знімними елеслужить як інструмент, який може вставлятися у ментами маркування також забезпечує можливість поперечний отвір на корпусі. Тобто згаданий отвір застосування додаткового механічного маркування служить як замкова щілина, всередині якої замина стандартних штепселях. кальна пружина може відхилятися шляхом повоТакий тип запобіжного пристрою та штепсельроту інструмента навколо осі, перпендикулярної ного з'єднання є особливо придатними у поєднанні осі штепселя. Борідка ключа здійснює таке відхизі штепсельними з'єднаннями, що виконані згідно з лення за допомогою поверхні, яка взаємодіє із так званим "самозачіпним" принципом, який часто замикальною пружиною. Для цього замикальна на відміну від штепсельних колодок або з'єднань, пружина може мати кінцеву частину, зігнуту у повиконаних за байонетним або гвинтовим принцидобі літери J або літери U, за допомогою якої бопом фіксації, не передбачують ніяких спеціальних рідка ключа здійснює відхилення. Такий запобіжрозчіпних елементів. Така система запобіжного ний пристрій завдяки простоті своєї конструкції пристрою та штепсельного з'єднання є, зокрема, забезпечує можливість застосування ключа, який також придатною для штепсельних з'єднань оптивже як такий застосовується для інших штепсельчних кабелів для передавання інформації. них з'єднань (наприклад, RJ-45, порівняно з Варіанти здійснення винаходу описані за доWO02/07589). Це має переваги, оскільки мати помогою креслень. На цих кресленнях показано: якомога менше інструментів, які потребуються для Фіг.1 являє собою вид передньої панелі з двовиконання роботи, є в інтересах складальників. ма отворами, де розташована розетка із запобіжЗгідно з варіантом здійснення, якому віддають ним пристроєм у гнізді для розетки або біля неї, перевагу, форма цього отвору - тобто замкової куди вставлений здвоєний штепсель оптичного щілини - виконується таким чином, що точно відз'єднання, повідає формі борідки ключа. Таким чином, тільки Фіг.2 являє собою вид запобіжного пристрою з ті особи, які мають відповідний ключ, можуть роз'ключем, що править за інструмент, єднувати штепсельні з'єднання. Тобто запобіжний Фіг.3 являє собою місцевий вид запобіжного пристрій за цим винаходом має можливість наданпристрою з вставленим корпусом штепселя та з ня права роз'єднувати такі штепсельні з'єднання ключем, уповноваженому технічному персоналові. Фіг.4 являє собою місцевий вид, на якому поТакий запобіжний пристрій може мати також казано механізм запирання/приведення у дію, буртик на корпусі з боку штепселя, який оточує Фіг.5 являє собою вид в розібраному стані завставлений штепсель, а також має виступну опукпобіжного пристрою з вставленим корпусом штеплість ззовні таким чином, що утворюється периселя та з кольоровими елементами маркування, ферійна канавка, у якій можуть бути зафіксовані Фіг.6 являє собою вид в розібраному стані зафіксувальні засоби захисту штепселя. Тобто, напобіжного пристрою з вставленим корпусом штепприклад, може утворюватися ущільнення між заселя, а також із закріпленими кольоровими елемехистом штепселя та пристроєм ущільнення таким нтами маркування. чином, що усе штепсельне з'єднання ущільнюєтьФіг.7 та Фіг.8 обидві являють собою вид пе 7 86353 8 редньої панелі із запобіжним пристроєм та штепавтоматично доходить до такого положення, що її селем, де елементи маркування включають в себе кінцева частина виступає всередину ділянки, що елементи для механічного маркування. має форму літери J. Пружина відхиляється шляПередня панель 1 згідно з Фіг.1 включає в сехом повертання ключа навколо осі 21 обертання, бе два приймальних посадочних місця (отвори) яка показана на Фіг.4 стрілкою. У такий спосіб задля розетки, запобіжного пристрою та штепселя. микальний елемент 14 пересувається таким чиПриймальні посадочні місця у будь-якому випадку ном, що кулачок 32 зможе кінець кінцем бути пемають проріз 2 розетки, а також чотири кріпильні реміщений повз нього. отвори 3. У показаному прикладі здійснення пеЗамикальний елемент має ділянку поверхні, редня панель не є суцільною, а складається із яка утворює нахилену поверхню 19, що піднімазовнішнього модуля 4 передньої панелі та приється у напрямку вставляння таким чином, що при ймальної панелі 5 із приймальними посадочними вставлянні штепселя - на Фіг.3 та Фіг.4 шляхом місцями. пересування корпусу штепселя вгору - замикальна Штепсельна розетка (яку також названо розетпружина під дією натискання з боку кулачка 32 кою; на фігурі закрита), запобіжний пристрій 6 та відхиляється з нахиленою поверхнею 19 замикаштепсель 7, який вставлений у цю розетку, покального елемента, і з повністю вставленим штепсезані у приймальному посадочному місці, розташолем замикає його позаду кулачка. Завдяки цій фаваному ліворуч на фігурі. Також показана вісь 8 культативній особливості не потрібно ніякого штепселя, що визначає поздовжній напрямок. інструмента для вставляння штепселя. Проміжний елемент 9, який, наприклад, простягаНа Фіг.5 та Фіг.6 показано запобіжний пристрій ється усередину розетки, видно між запобіжним із вставленим корпусом штепселя, також на припристроєм та штепселем. кладі стандартного штепсельного з'єднання SC-RJ Запобіжний пристрій також показаний на Фіг.2, без наконечників та кабелів, які не показано з меде також зображений ключ 10. Запобіжний притою кращого огляду. Розвитком винаходу є те, що стрій має корпус 11 із кріпильними засобами 12 запобіжний пристрій, який на відміну від штепседля замикання у кріпильних отворах 3. Замикальльної розетки є добре видимим, а на відміну від на пружина 13 та замикальний елемент 14, який у передньої панелі може бути просто заміненим, є показаному варіанті здійснення є суцільним із заособливо добре придатним для колірного маркумикальною пружиною, розташовані всередині корвання, не потребуючи у той же час виготовлення пусу. Корпус 11 має щонайменше одну замкову усієї системи запобіжних засобів у декількох кощілину 15, у яку може бути вставлений ключ 10. У льорах. Замість цього представлені елементи 41 показаному варіанті здійснення є дві замкові щілимаркування, які у цьому випадку виконані по типу ни 15. затискної скоби, що призначена для колірного маФункціонування замикальної пружини 13, заркування та може бути закріплена на запобіжному микального елемента 14 та ключа 10 найкраще пристрої та на корпусі штепселя. Для цього фіксупоказані на Фіг.3 та Фіг.4. На Фіг.3 показана частивальні посадочні місця 42 передбачені на запобіжна корпусу 11, а також корпус 31 штепселя станному пристрої та на корпусі 31 штепселя, які взаєдартного типу без наконечників та кабелю, а також модіють із фіксувальними засобами елементів ключ 10. Показаний штепсель належить до типу маркування. Фіксувальні посадочні місця, наприSG-RJ (за стандартним рядом EN 50377-6-х), який клад, на двох протилежних стінках корпусу 11 або застосовується для оптичного передавання інфокорпусу 31 штепселя можуть мати невелику фіксурмації. Замикальна пружина 13 виконана у вигляді вальну кромку 44. Фіксувальні засоби елементів пластини, на якій замикальний елемент 14 викомаркування подібним чином мають фіксувальні наний у вигляді жорсткого язичка, який з виступає кромки 45, які виступають всередину з нижнього за межі площини пластини. Ця замикальна пружикраю бічних кутових частин 46 фіксувальних елена закріплена на одному з кінців корпусу. У заментів та взаємодіють із фіксувальними кромками мкненому стані штепселя контактна поверхня 16 44 корпусу або корпусу штепселя. Фіксувальні позамикального елемента утворює упор для кулачка садочні місця запобіжного пристрою та корпусу 32 корпусу 31 штепселя, і таким чином запобігає штепселя за варіантом, якому віддають перевагу, можливості витягання штепселя - у конструкції, виконані таким самим чином, і на них можуть бути показаній на Фіг.3 та Фіг.4, витягання штепселя закріплені такі самі елементи 41 маркування. відповідає переміщенню корпусу штепселя вниз. Ці елементи маркування, наприклад, виконуТакож на цій фігурі видно напрямні кулачки 33 коються у вигляді простих пластикових деталей та рпусу 31 штепселя. можуть бути виготовлені якнайекономічнішими З одного боку замикальна пружина, яка, наспособами у багатьох кольорах. Штепсельна сисприклад, виконана у вигляді пластини, закріплена тема типу, що відповідає винаходу, наприклад, у корпусі. Вона може бути відхилена з іншого боку. має декілька різних елементів маркування. З того боку, який може бути відхилений, замикальЗамість показаної системи фіксації існують тана пружина має кінцеву ділянку 18, що має попекож інші можливі способи закріплення елементів речний переріз у формі літери J. Ці кінцеві ділянки маркування на запобіжному пристрої та корпусі утворюють захоплювальну частину для борідки 20 штепселя. Наприклад, тут може бути застосована ключа 10. Замикальна пружина може бути створепрозора пластина, під яку може бути вставлений на у вигляді круглого дроту як альтернатива конселемент маркування, який у цьому випадку викотрукції, подібної пластині. наний у вигляді пластинки та є плоским. Для витягання штепселя ключ вставляють у Також можливо застосовувати елементи марзамкову щілину. У цей же час борідка 20 ключа кування, які можуть бути закріплені на корпусі 9 86353 10 штепселя та/або на запобіжному пристрої і які одзафіксованому стані може щонайменше частково ночасно можуть також виконувати функції механівиступати усередину запобіжного пристрою. Таким чного маркування. Таке рішення детально показачином конструктивні елементи проміжного елемено на Фіг.7 та Фіг.8. Тут окремо показані передня нта 9 та/або запобіжного пристрою, з якими конспанель із розеткою (закрита), запобіжний пристрій труктивні елементи елемента маркування повинні 6 та проміжний елемент 7, а також вставлений бути суміщені, являють собою рельєфи або гребештепсель. Елемент 41 маркування описаного винеподібні виступи. Також можливо створити елеще типу, який служить для колірного маркування, мент маркування, що може бути закріплений на розташований на запобіжному пристрої. Елемент верхній стороні запобіжного пристрою як механіч51 маркування з вирізами 52 для механічного марний елемент маркування. Він може включати в кування розташований на корпусі штепселя. Зросебе одну або більше секцій, які виступають за зуміло, що цей елемент 51 маркування може такрай запобіжного пристрою у напрямку корпусу кож бути застосованим для колірного маркування з штепселя, а також включає в себе конструктивні додатковою можливістю застосування для механіелементи, що облямовують корпус штепселя та чного маркування. У варіанті здійснення за Фіг.8 мають співпадати з конструктивними елементами другий елемент 51' маркування з гребенеподібним елемента маркування. У цей спосіб може здійснювиступом 53 закріплений на запобіжному пристрої, ватися як колірне маркування, так і механічне марнаприклад, за допомогою замикального щілинного кування, за допомогою елементів маркування, що отвору 54. Тільки тоді, коли окремі виступи, які можуть бути приклеєні або зафіксовані. утворюють гребенеподібний виступ 53 другого Виходячи з попередньо описаного варіанта елемента 51', входять у рельєфи елемента 51 здійснення, винахід може бути модифікований у маркування, штепсель може бути вставлений. Дабагатьох відношеннях. Наприклад, у своєму застольші варіанти конструкції також можуть здійснювасуванні він ні в якому розумінні не обмежується тися на основі варіанта здійснення, показаного тут. системами оптичного передавання інформації або Наприклад, елемент 51 маркування, форма якого навіть штепсельним з'єднанням SR-RJ, а може відрізняється від показаної, може бути розташоватакож бути застосований і для інших систем штепний вздовж осі штепселя у напрямку розетки, і у сельних з'єднань. 11 Комп’ютерна верстка А. Крулевський 86353 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
