Відгалужувальна коробка

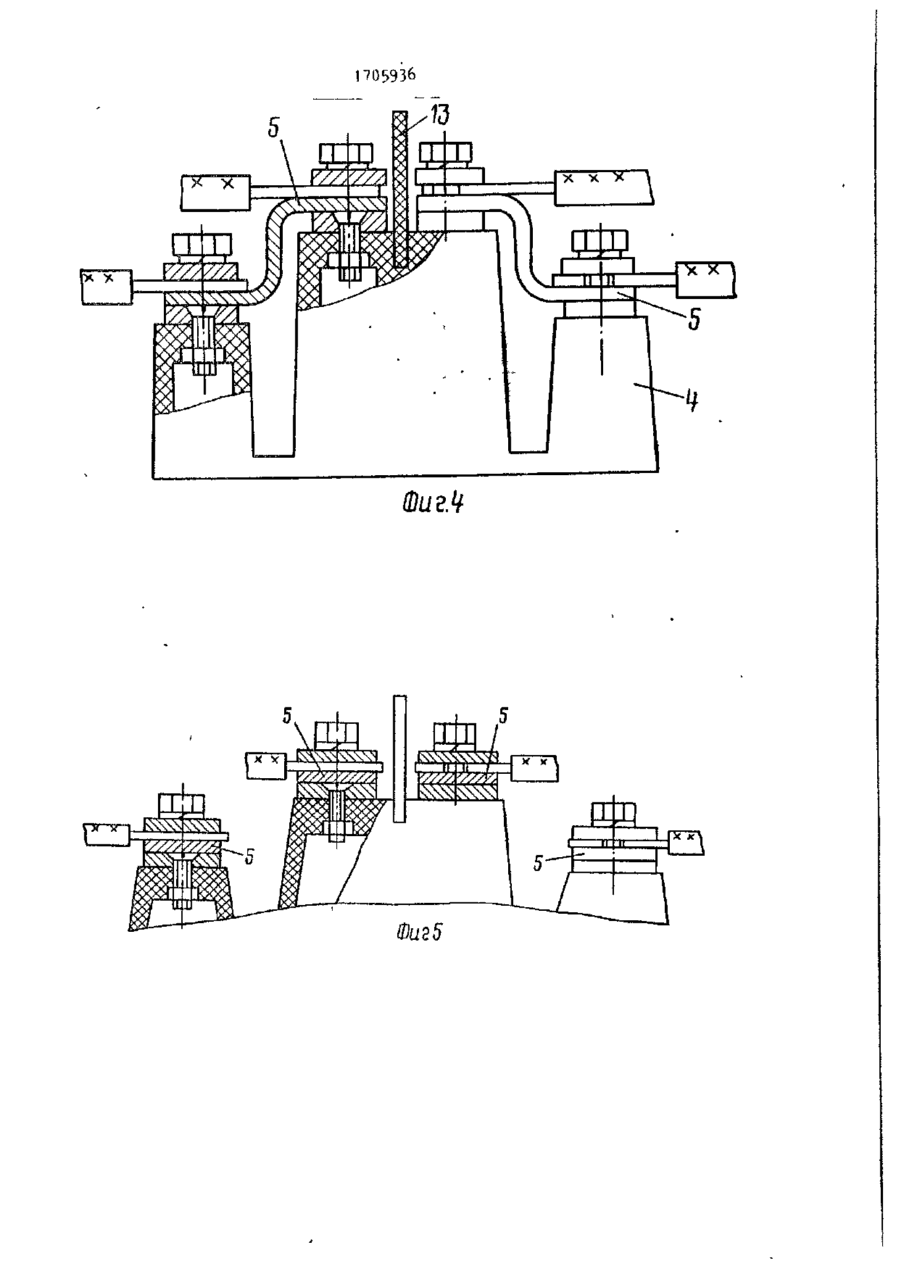

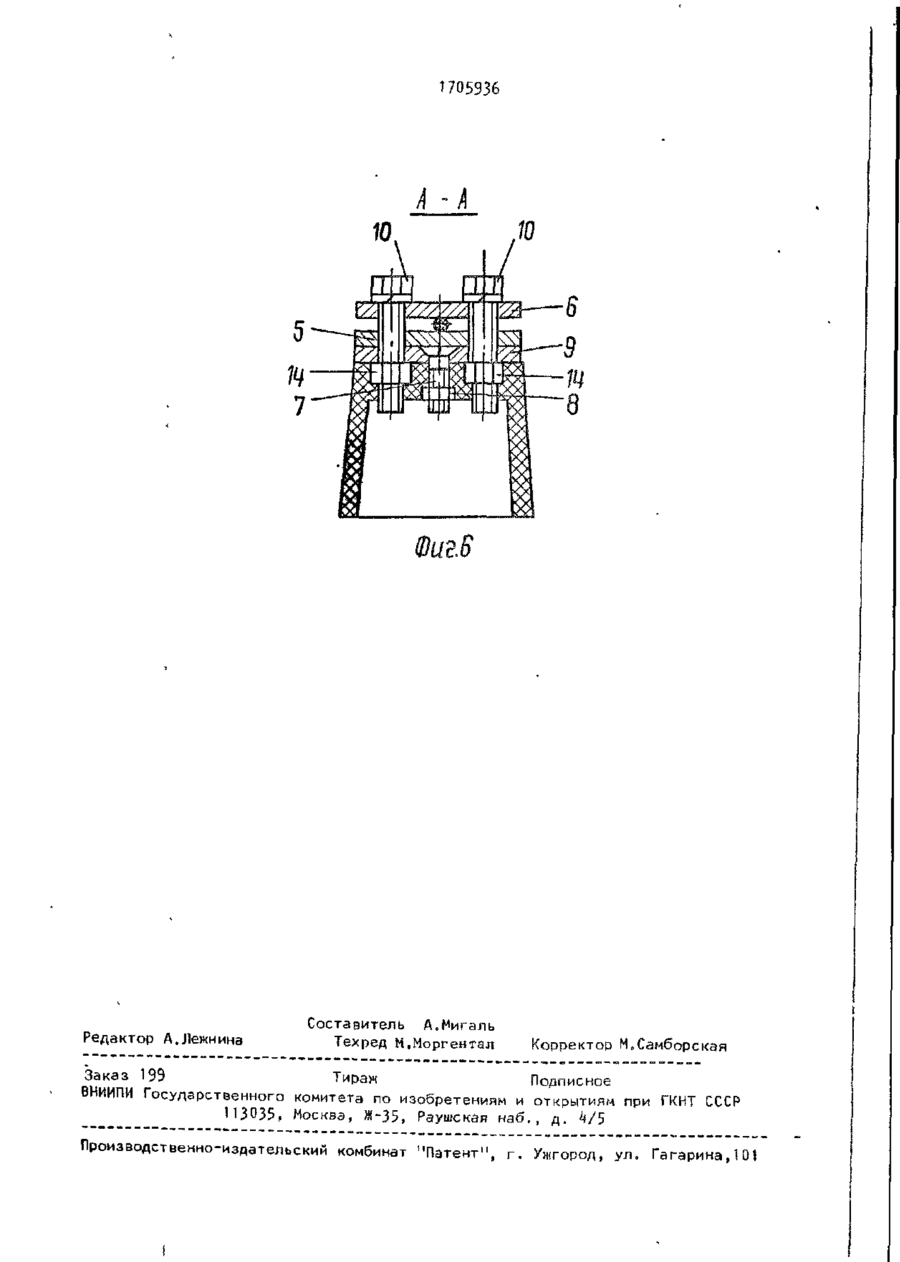

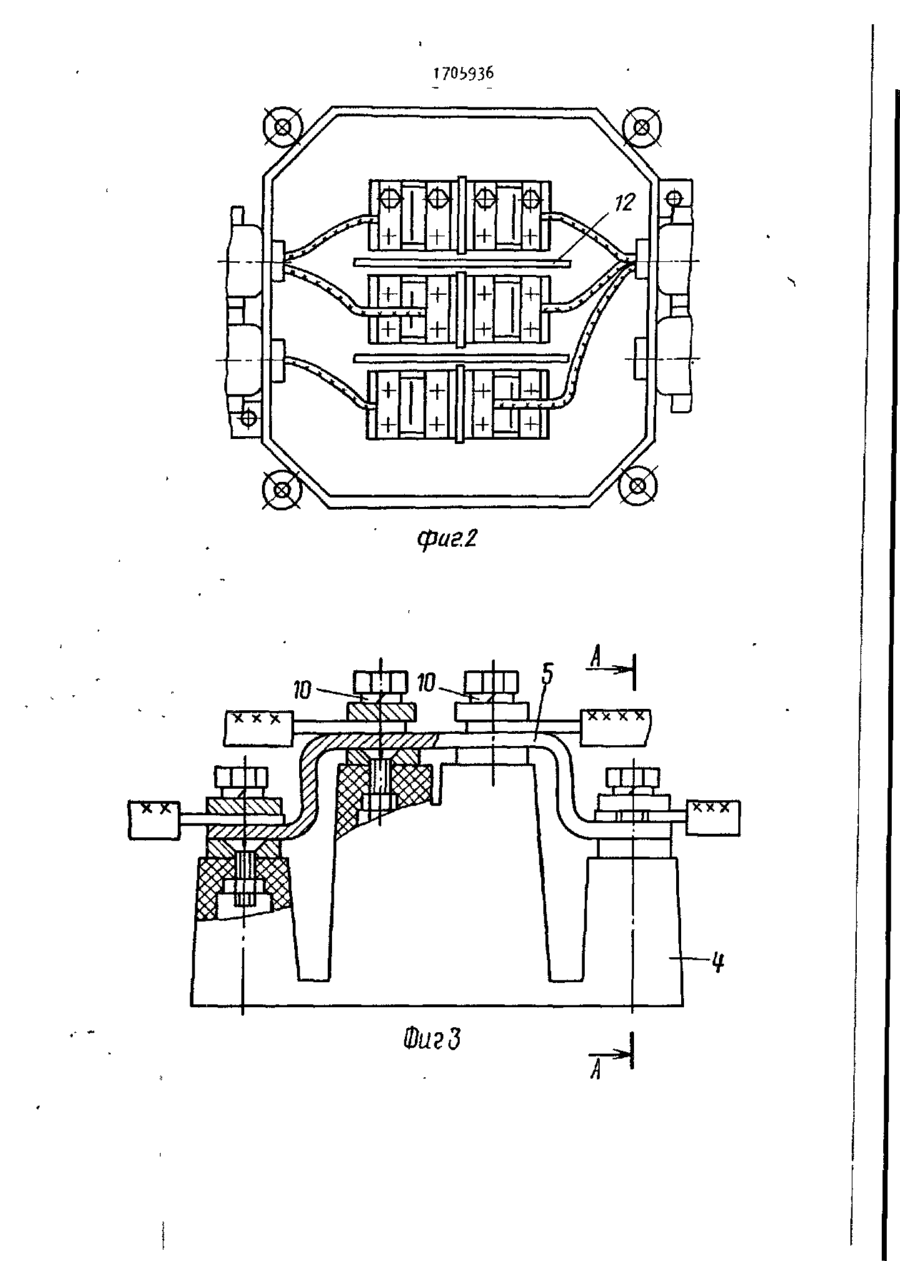

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 Н 02 С 3/П8 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К (21) 1*719021/07 t (22) Й.07.89 (^6) 15.01.92. Бюл. Гв 2 (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования • (72) В.Д.Галкин, А.К.Грошев и Т.А.Владимирова (53) 621,315(088.8) (56) Авторское свидетельство СССР № 920931» кл. Н 0? п 3/08, 1982. Изделия заводов Главэлектромонтажа/Справочник. М.: Энергоиздат, 1981, с.127, рис.36^ и с.153, рис.^79. (5*0 ОТВЕТВИТЕЛЬНАЯ КПРПБКА (57) Изобретение относится к электро технике и может быть применено для соединения и разветвления кабелей при монтаже электрических аппаратов во взрывоопасных зонах. Цель изобретения - повышение надежности в работе коробки при обеспечении выполнения требований взрывозащиты. Ответвительная коробка содержит корпус 1 с крышкой 3 и контактные зажимы. Контактные зажимы включают ступенчатую изоляционную колодку. На каждой ступени закреплена металлическая планка 9 и установлена пластина 6. Между пластиной 6 и планкой 9 размешена шина 5. Концы кабелей устанавливают между пластиной 6 и шиной 5 и затягивают болтами 10, обеспечивая надежный контакт в любом режиме работы. 6 ил. ел 170593b Изобретение относится к электротехзажим подсоединять до трех жил нике, в частности к электромонтажным кабеля одинакового сечения или изделиям, и может быть применено при незначительно отличающихся по сечемонтаже электротехнического оборудонию. вания во взрывоопасных зонах. Разделанный кабель заводят в коЦель изобретения - повышение наробку через кабельные вводы 2. Кондежности в работе коробки при обеспецы жил располагают между стальной чении выполнения требований взрывопластиной 6 и шиной 5 {фиг.2), затязащиты. 10 гивают болты 10, обеспечивая приНа фиг. 1 показана ответвительжимание жил кабеля к шине 5. Винт 7 ная коробка, поперечный разрез; на и гайка 8 удерживают на колодке фиг. 2 - то же, со снятой крышкой, планку 9, которая не позволяет гайвид сверху; на фиг. 3-5 - контактные кам )k выйти из гнезд. От горизонзажимы, примеры выполнения* нафиг.6 - 1 5 тального перемещения пластин 6 и ширазрез А-А на фиг.З. ны 5 предохраняют болты 10, Ответвительная коробка содержит В предлагаемой ответвительной корпус 1 с кабельными вводами 2, коробке конструктивное исполнение контактных зажимов обеспечивает вы- " крышку 3 и по крайней мере один контактный зажим, установленный в корпу- 20 сокую надежность функционирования за счет определенной силы нажатия и ' се 1. Каждый из контактных зажимов фиксированного положения провода включает- ступенчатую изоляционную как в самом контактном узле, так и колодку h и токопроводящую шину 5. внутри корпуса, исключающую нагрев Ступени колодки k с меньшей высотой как в нормальном, так и в аварийном обращены к кабельным вводам 2. Кон25 режиме, что позволяет в совокупности тактные элементы размещены на кажс другими средствами обеспечить взрыдой ступени изоляционной колодки и возащиту коробки не ниже уровня, включают прижимной элемент в виде создаваемого взрывонепроницаемой пластины 6 и жестко закрепленную на оболочкой (ГОСТ 22782.7-81). ступени при помощи винта 7 и гайки 8 металлическую планку 9. В отверстиях Ф о р м у л а и з о б р е т е н и я пластин 6 и планки 9 установлены по Ответвительная коробка, содержадва контактных резьбовых элемента в щая корпус с кабельными вводами, виде стяжных болтов Ю. Шина 5 размекрышку, закрепленный в корпусе по щена между пластиной 6 и планкой 9» 35 крайней мере один контактный зажим, размещенными параллельно друг к друвключающий изоляционную колодку с гу. токопроводящей шиной, имеющей отВ крышке с внутренней стороны по верстия, и контактные резьбовые элепериметру в пазу уложена эластичная менты, установленные в указанных прокладка 1 1 . При закручивании кре40 отверстиях с образованием ступенчапежных болтов происходит надежное того ряда, обращенного ступенями с уплотнение корпуса, препятствующее меньшей высотой к кабельным вводам, проникновению внутрь Ешаги и пыли. о т л и ч а ю щ а я с я тем, что, Контактные зажимы отделены друг с целью повышения надежности в рабоот друга изоляционной перегородкой 12, те коробки при обеспечении выполНа фиг. 3 показан контактный за1 нения требований взрывозащиты, она жим для силовых кабелей, а на фиг. * снабжена дополнительными контактныто же, для силовых кабелей небольиюго ми резьбовыми элементами, образующисечения с разным напряжением или для ми пары к указанным, прижимные элеконтрольных кабелей. В нем имеются 50 менты для каждой пары резьбовых эледве шины 5 и дополнительно установментов выполнены в виде едином плалена изоляционная перегородка 13. стины, колодка выполнена ступенчаПод один зажим допускается подсоетой, на каждой ступени между токопро'динение двух жил кабеля. водящей шиной и колодкой размещена 55 жестко закрепленная на последней меНа фиг. 5 показан зажим для контталлическая планка, при этом пластирольных кабелей. Шины выполнены на и металлическая планка расположены прямоугольной формы и расположены на параллельно одна другой поперек шины. каждом выступе. Допускается под один 1703936
