Ампула

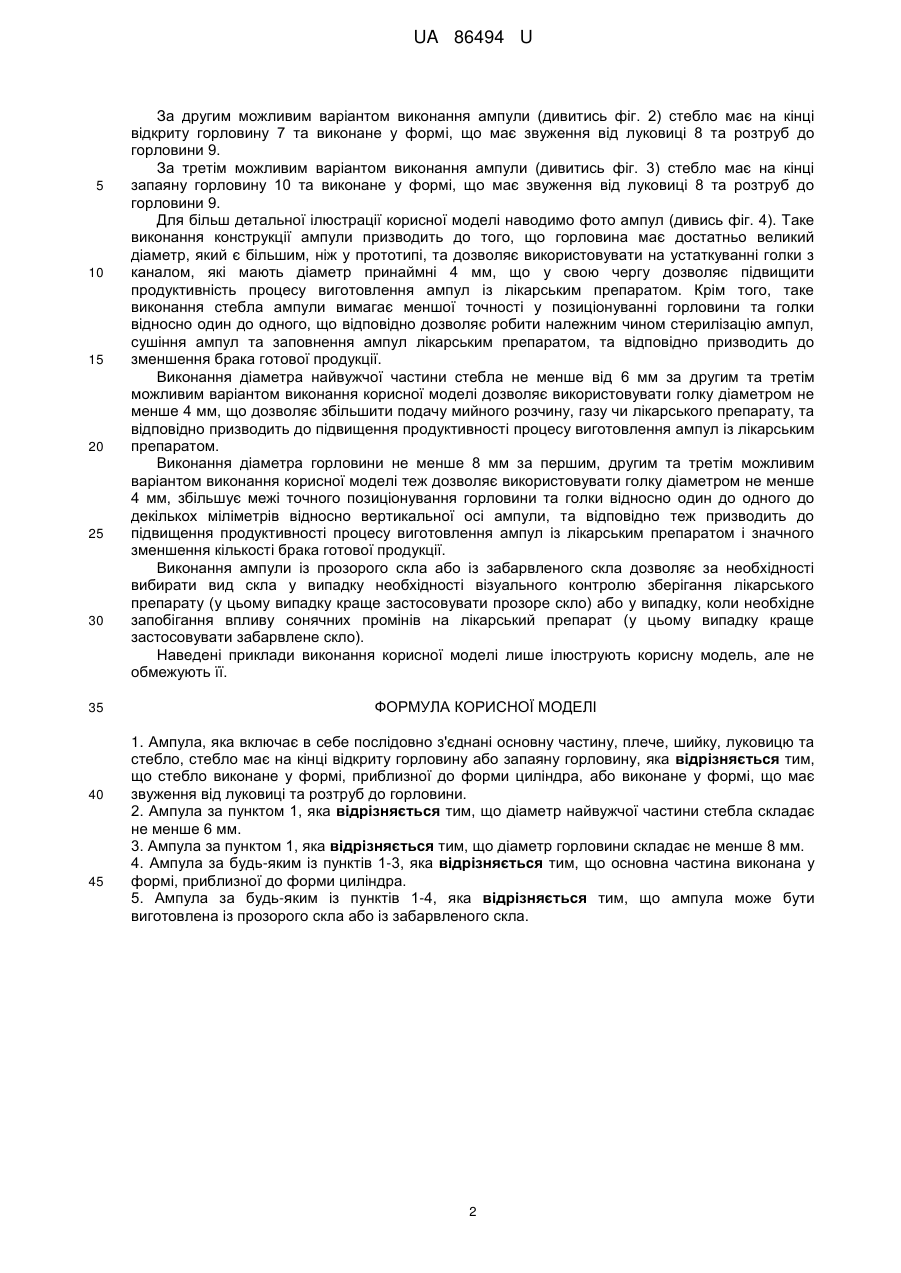

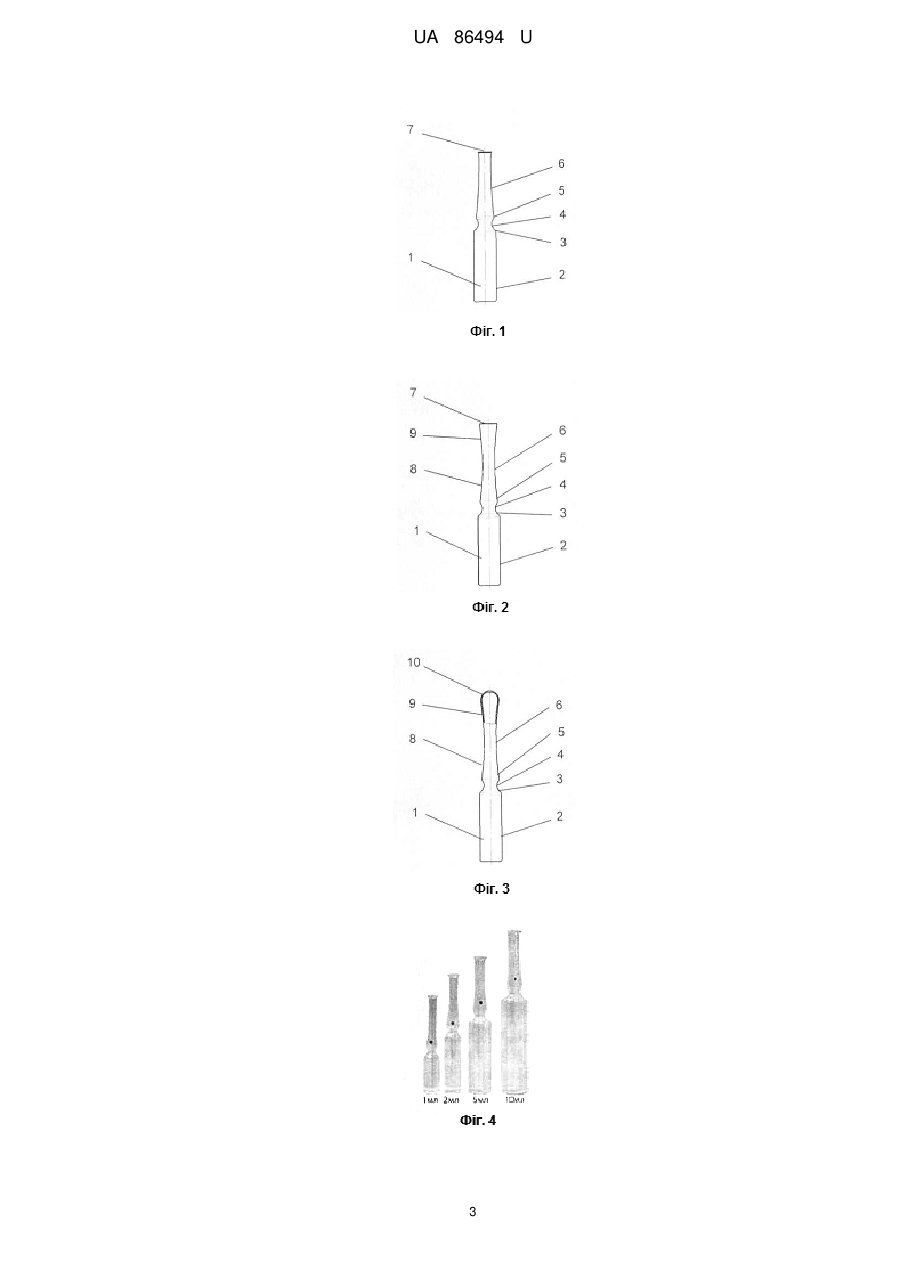

Реферат: UA 86494 U UA 86494 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі фармацевтики, а саме до ємності для зберігання лікарських препаратів у рідкій формі та у сипучій формі. Ампула - це герметична скляна посудина, яка призначена для зберігання лікарських препаратів у рідкій формі та у сипкій формі. Перевагами цього виду ємності перед іншими видами ємностей для зберігання лікарських препаратів є: скло як матеріал, з якого виготовляють ампули - скло є інертним матеріалом, дуже стійким до впливу різних їдких речовин, і тому воно не впливає на лікарські речовини при довготривалому зберіганні; повна герметичність скляної посудини, так як вона запаюється - це дозволяє забезпечити повну стерильність лікарського препарату при його зберіганні. Переважно, ампули виготовляють на спеціалізованих підприємствах, що виробляють скляні вироби медичного призначення та поставляють порожні ампули на фармацевтичні підприємства. В залежності від ступеня стерильності ампул, що поставляють на фармацевтичні підприємства, розрізнюють нестерильні ампули та стерильні ампули. Нестерильні ампули це не запаяні ампули, стерильні ампули це запаяні ампули, які у процесі виготовлення підлягають стерилізації та наступному запаюванню для забезпечення герметизації порожніх ампул. На фармацевтичних підприємствах порожні ампули проходять обробку, заповнюються лікарськими препаратами та запаюються. У випадку, коли на фармацевтичне підприємство надходять нестерильні порожні ампули, обробка таких ампул включає такі операції як миття ампул, стерилізація ампул та сушіння ампул. У випадку, коли на фармацевтичне підприємство надходять стерильні порожні ампули, обробка таких ампул включає такі операції як видалення запаяної частини ампул та додаткова стерилізація ампул. Такі операції як миття ампул, сушіння ампул, заповнювання ампул лікарським препаратом, здійснюють на спеціалізованому устаткуванні, що обладнано голками із каналом, які вводять усередину корпусу ампул та через які у ампулу подають мийні розчини, газ чи лікарський препарат - таке спеціалізоване устаткування виконане у вигляді конвеєра, який подає ампули на певні операції. Відома ампула (опис до патенту США US 3535070, опубл. 20.10.1970), яка включає в себе послідовно з'єднані основну частину, плече, шийку, луковицю та стебло, причому стебло має на кінці запаяну горловину та виконане конусної форми, що звужується до горловини. Недоліком відомої ампули є те, що незапаяна горловина на кінці стебла, через яку вводять голки з каналом для подачі мийного розчину, газу або лікарського препарату, через конусну форму, що звужується, має маленький діаметр, розміром лише декілька міліметрів - це обмежує діаметр голки розміром у 2 мм, яка може бути уведена до корпусу ампули, що відповідно обмежує швидкість подачі мийного розчину, газу чи лікарського препарату, та відповідно зменшує продуктивність процесу виготовлення ампул із лікарським препаратом. Крім того, маленький діаметр горловини вимагає точного позиціонування горловини та голки відносно один до одного в межах 1 мм відносно вертикальної осі ампули, що неможливо практично зробити на існуючому устаткуванні - неточне позиціонування горловини та голки відносно один до одного призводить до неналежної стерилізації порожніх ампул, неточного заповнення ампул лікарським препаратом, та відповідно до підвищення брака готової продукції. Задачею корисної моделі є удосконалення ампули, яке дозволить підвищити продуктивність процесу виготовлення ампул із лікарським препаратом та зменшити брак готової продукції. Задача вирішується ампулою, яка включає в себе послідовно з'єднані основну частину, плече, шийку, луковицю та стебло, стебло має на кінці відкриту горловину або запаяну горловину, причому стебло виконане у формі, приблизної до форми циліндра, або виконане у формі, що має звуження від луковиці та розтруб до горловини. Крім того, діаметр найвужчої частини стебла складає не менше 6 мм. Крім того, діаметр горловини складає не менше 8 мм. Крім того, основна частина виконана у формі, приблизної до форми циліндра. Крім того, ампула може бути виготовлена із прозорого скла або із забарвленого скла. Приклади виконання ампули за корисною моделлю показані на фігурах 1-3. Фіг. 1 - загальний вигляд ампули за першим можливим варіантом виконання. Фіг. 2 - загальний вигляд ампули за другим можливим варіантом виконання. Фіг. 3 - загальний вигляд ампули за третім можливим варіантом виконання. Фіг. 4 - загальний вигляд за першим варіантом. Ампула 1 включає в себе послідовно з'єднані основну частину 2, плече 3, шийку 4, луковицю 5 та стебло 6. За першим можливим варіантом виконання ампули (дивитись фіг. 1) стебло має на кінці відкриту горловину 7 та виконане у формі, приблизної до форми циліндра, без розширення до верху. 1 UA 86494 U 5 10 15 20 25 30 35 40 45 За другим можливим варіантом виконання ампули (дивитись фіг. 2) стебло має на кінці відкриту горловину 7 та виконане у формі, що має звуження від луковиці 8 та розтруб до горловини 9. За третім можливим варіантом виконання ампули (дивитись фіг. 3) стебло має на кінці запаяну горловину 10 та виконане у формі, що має звуження від луковиці 8 та розтруб до горловини 9. Для більш детальної ілюстрації корисної моделі наводимо фото ампул (дивись фіг. 4). Таке виконання конструкції ампули призводить до того, що горловина має достатньо великий діаметр, який є більшим, ніж у прототипі, та дозволяє використовувати на устаткуванні голки з каналом, які мають діаметр принаймні 4 мм, що у свою чергу дозволяє підвищити продуктивність процесу виготовлення ампул із лікарським препаратом. Крім того, таке виконання стебла ампули вимагає меншої точності у позиціонуванні горловини та голки відносно один до одного, що відповідно дозволяє робити належним чином стерилізацію ампул, сушіння ампул та заповнення ампул лікарським препаратом, та відповідно призводить до зменшення брака готової продукції. Виконання діаметра найвужчої частини стебла не менше від 6 мм за другим та третім можливим варіантом виконання корисної моделі дозволяє використовувати голку діаметром не менше 4 мм, що дозволяє збільшити подачу мийного розчину, газу чи лікарського препарату, та відповідно призводить до підвищення продуктивності процесу виготовлення ампул із лікарським препаратом. Виконання діаметра горловини не менше 8 мм за першим, другим та третім можливим варіантом виконання корисної моделі теж дозволяє використовувати голку діаметром не менше 4 мм, збільшує межі точного позиціонування горловини та голки відносно один до одного до декількох міліметрів відносно вертикальної осі ампули, та відповідно теж призводить до підвищення продуктивності процесу виготовлення ампул із лікарським препаратом і значного зменшення кількості брака готової продукції. Виконання ампули із прозорого скла або із забарвленого скла дозволяє за необхідності вибирати вид скла у випадку необхідності візуального контролю зберігання лікарського препарату (у цьому випадку краще застосовувати прозоре скло) або у випадку, коли необхідне запобігання впливу сонячних промінів на лікарський препарат (у цьому випадку краще застосовувати забарвлене скло). Наведені приклади виконання корисної моделі лише ілюструють корисну модель, але не обмежують її. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ампула, яка включає в себе послідовно з'єднані основну частину, плече, шийку, луковицю та стебло, стебло має на кінці відкриту горловину або запаяну горловину, яка відрізняється тим, що стебло виконане у формі, приблизної до форми циліндра, або виконане у формі, що має звуження від луковиці та розтруб до горловини. 2. Ампула за пунктом 1, яка відрізняється тим, що діаметр найвужчої частини стебла складає не менше 6 мм. 3. Ампула за пунктом 1, яка відрізняється тим, що діаметр горловини складає не менше 8 мм. 4. Ампула за будь-яким із пунктів 1-3, яка відрізняється тим, що основна частина виконана у формі, приблизної до форми циліндра. 5. Ампула за будь-яким із пунктів 1-4, яка відрізняється тим, що ампула може бути виготовлена із прозорого скла або із забарвленого скла. 2 UA 86494 U 3 UA 86494 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
