Ампула для закріплення анкера в шпурі

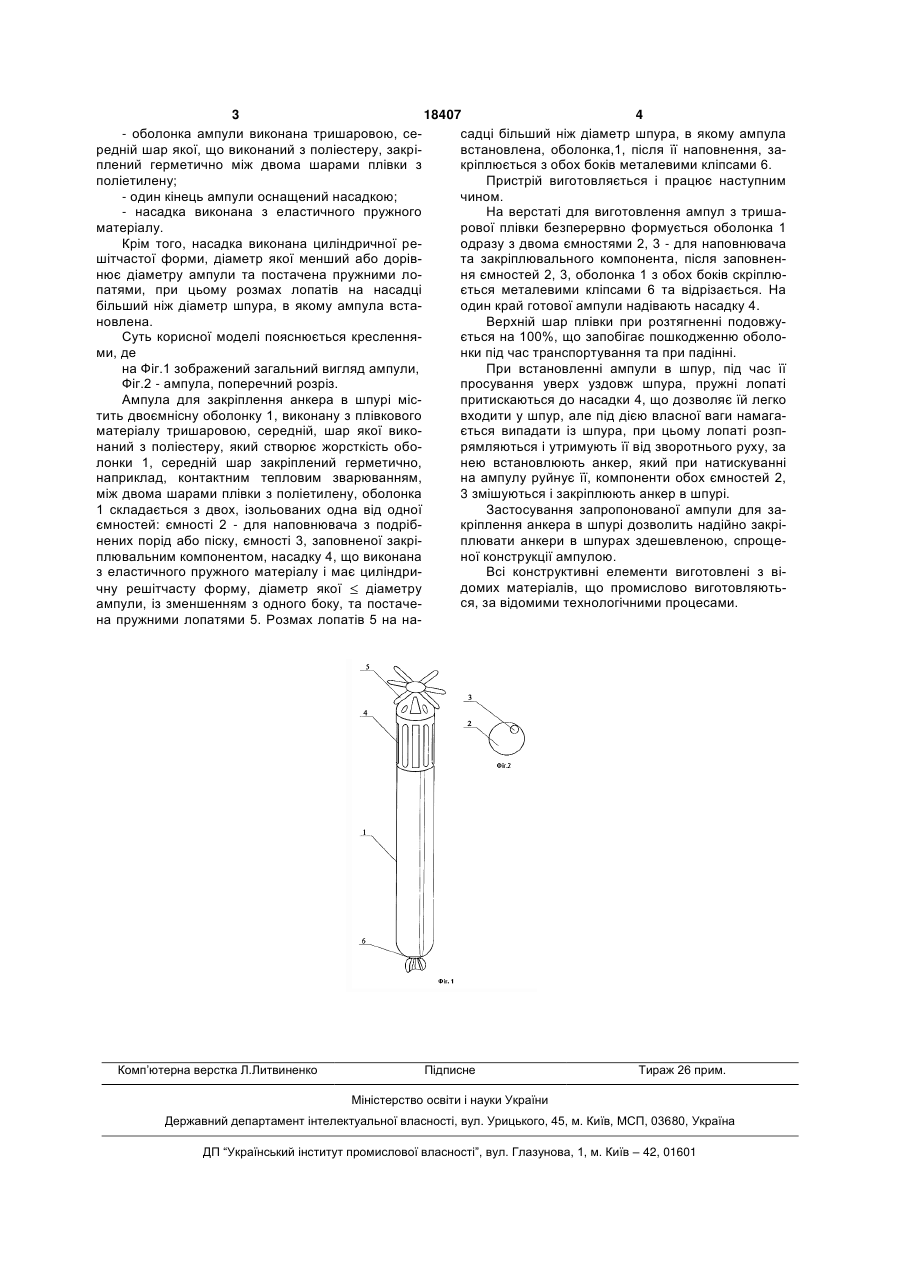

1. Ампула для закріплення анкера в шпурі, що виконана у вигляді двоємнісної оболонки з плівкового матеріалу, одна ємність якої заповнена закріплювальним компонентом, а інша - наповнювачем з подрібнених порід або піску, яка відрізняється тим, що оболонка ампули виконана тришаровою, 3 18407 4 - оболонка ампули виконана тришаровою, сесадці більший ніж діаметр шпура, в якому ампула редній шар якої, що виконаний з поліестеру, закрівстановлена, оболонка,1, після її наповнення, заплений герметично між двома шарами плівки з кріплюється з обох боків металевими кліпсами 6. поліетилену; Пристрій виготовляється і працює наступним - один кінець ампули оснащений насадкою; чином. - насадка виконана з еластичного пружного На верстаті для виготовлення ампул з тришаматеріалу. рової плівки безперервно формується оболонка 1 Крім того, насадка виконана циліндричної реодразу з двома ємностями 2, 3 - для наповнювача шітчастої форми, діаметр якої менший або дорівта закріплювального компонента, після заповненнює діаметру ампули та постачена пружними лоня ємностей 2, 3, оболонка 1 з обох боків скріплюпатями, при цьому розмах лопатів на насадці ється металевими кліпсами 6 та відрізається. На більший ніж діаметр шпура, в якому ампула встаодин край готової ампули надівають насадку 4. новлена. Верхній шар плівки при розтягненні подовжуСуть корисної моделі пояснюється кресленняється на 100%, що запобігає пошкодженню оболоми, де нки під час транспортування та при падінні. на Фіг.1 зображений загальний вигляд ампули, При встановленні ампули в шпур, під час її Фіг.2 - ампула, поперечний розріз. просування уверх уздовж шпура, пружні лопаті Ампула для закріплення анкера в шпурі міспритискаються до насадки 4, що дозволяє їй легко тить двоємнісну оболонку 1, виконану з плівкового входити у шпур, але під дією власної ваги намагаматеріалу тришаровою, середній, шар якої викоється випадати із шпура, при цьому лопаті розпнаний з поліестеру, який створює жорсткість оборямляються і утримують її від зворотнього руху, за лонки 1, середній шар закріплений герметично, нею встановлюють анкер, який при натискуванні наприклад, контактним тепловим зварюванням, на ампулу руйнує її, компоненти обох ємностей 2, між двома шарами плівки з поліетилену, оболонка 3 змішуються і закріплюють анкер в шпурі. 1 складається з двох, ізольованих одна від одної Застосування запропонованої ампули для заємностей: ємності 2 - для наповнювача з подрібкріплення анкера в шпурі дозволить надійно закрінених порід або піску, ємності 3, заповненої закріплювати анкери в шпурах здешевленою, спрощеплювальним компонентом, насадку 4, що виконана ної конструкції ампулою. з еластичного пружного матеріалу і має циліндриВсі конструктивні елементи виготовлені з відомих матеріалів, що промислово виготовляютьчну решітчасту форму, діаметр якої діаметру ся, за відомими технологічними процесами. ампули, із зменшенням з одного боку, та постачена пружними лопатями 5. Розмах лопатів 5 на на Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
