Універсальний тренажер метання для сліпих спортсменів

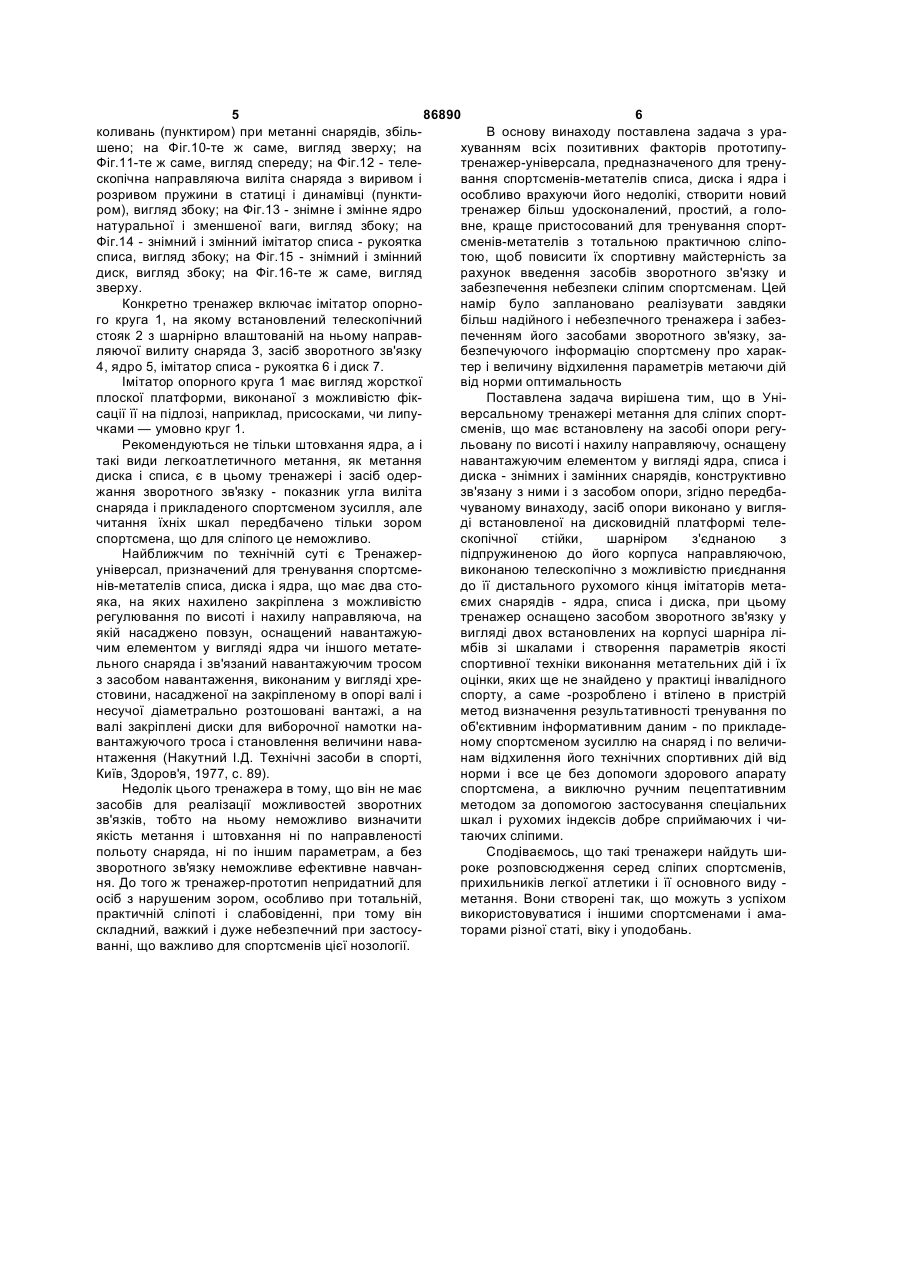

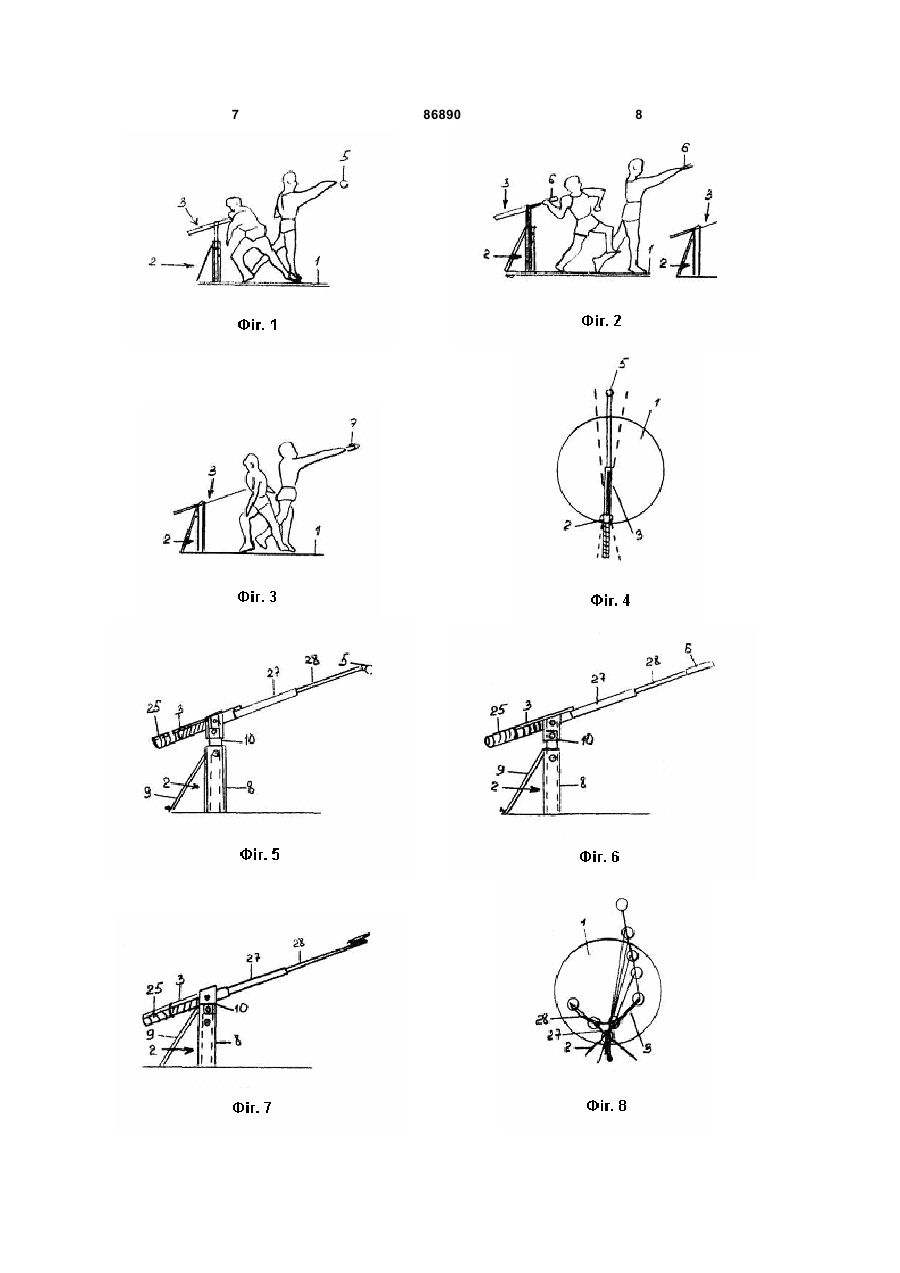

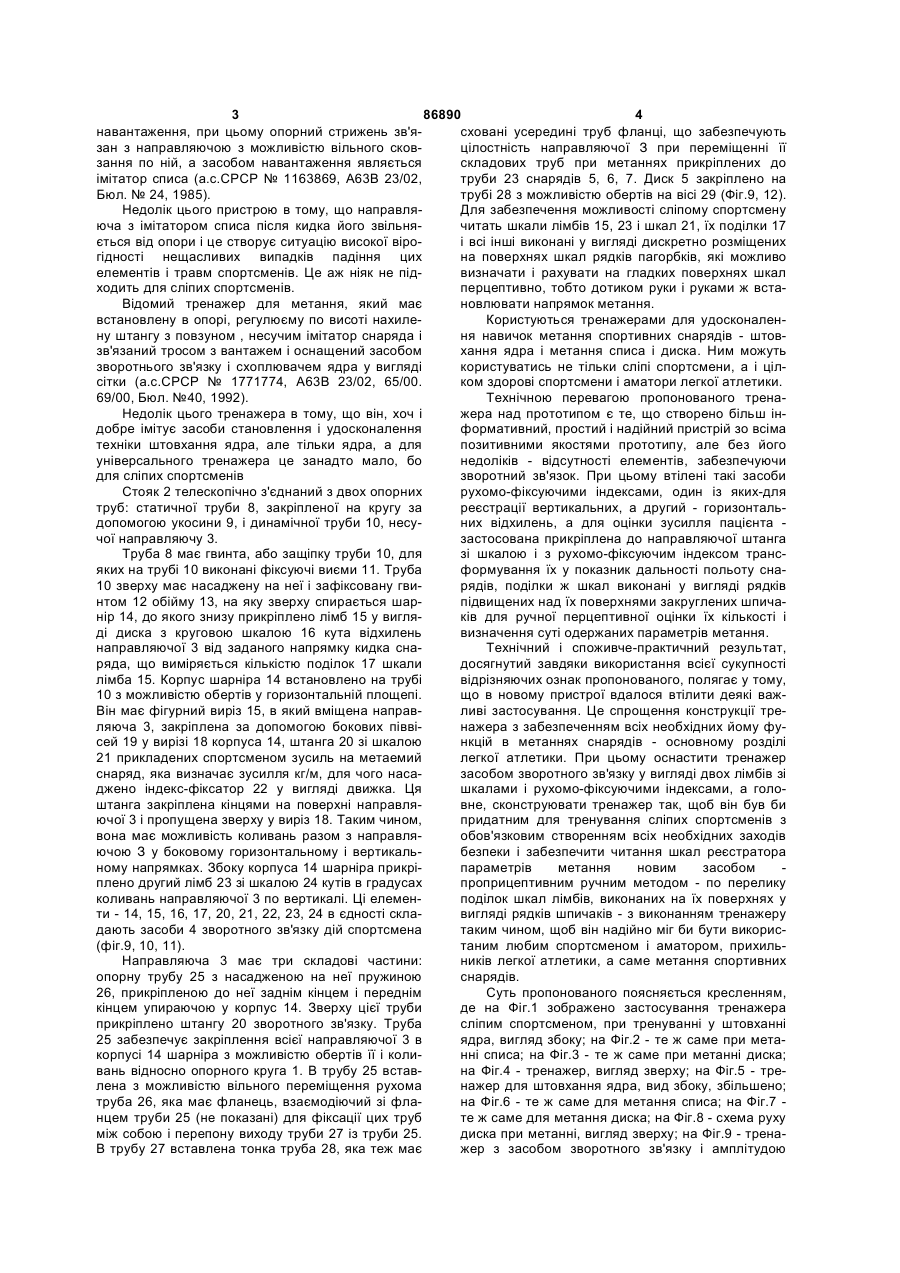

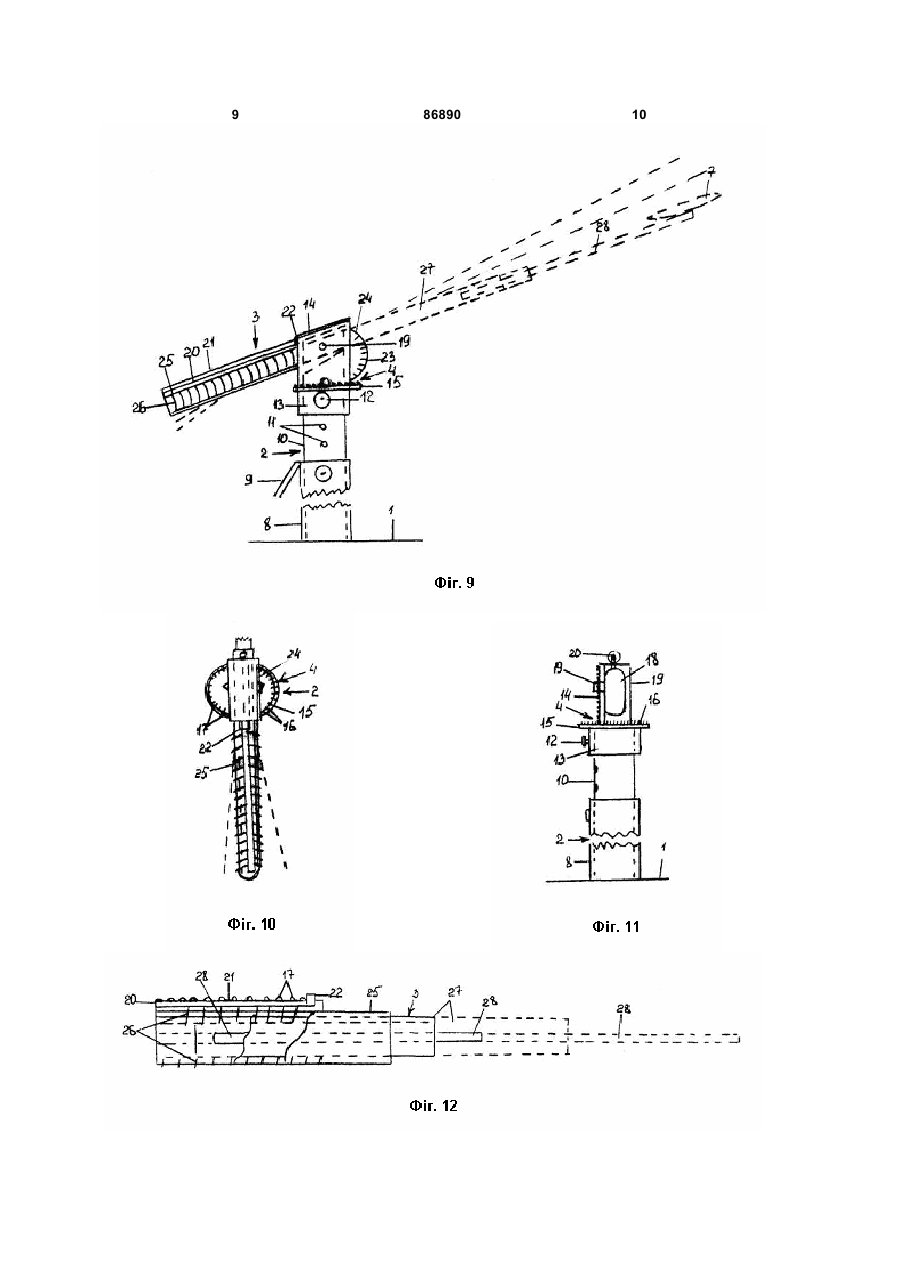

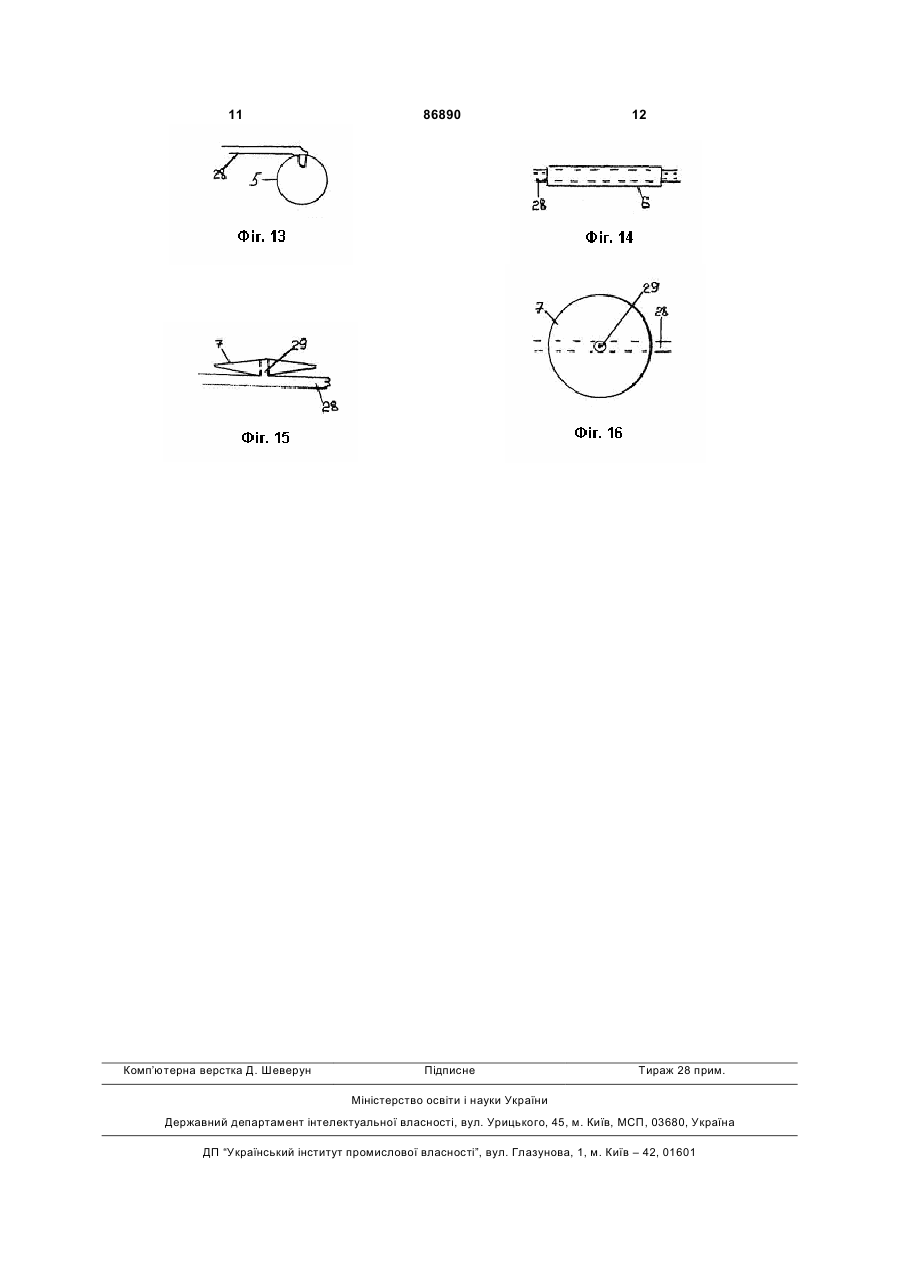

Універсальний тренажер метання, що містить встановлену на засобі опори регульовану по висоті і нахилу напрямну, оснащену навантажуючим елементом у вигляді ядра або інших знімних та замінних снарядів для метання, конструктивно зв'язану з ними і з засобом опори, який відрізняється тим, що засіб опори виконано у вигляді встановленої на дископодібній платформі телескопічної стійки, з'єднаної шарніром з підпружиненою на її корпусі напрямною, яка виконана телескопічною з можливістю приєднання до її дистального рухомого кінця імітаторів снарядів для метання, при цьому тренажер оснащено засобом зворотного зв'язку у вигляді двох встановлених на корпусі шарніра лімбів зі шкалами і рухомофіксуючими індексами, один із яких - для реєстрації вертикальних, а другий - горизонтальних відхилень, а для оцінки зусилля пацієнта застосована прикріплена до напрямної штанга зі шкалою і з рухомо-фіксуючим індексом трансформування їх у показник дальності польоту снарядів, поділки шкал виконані у вигляді рядків підвищених над їх поверхнями заокруглених шпичаків для ручної перцептивної оцінки їх кількості і визначення суті одержаних параметрів метання. UA (21) a200712300 (22) 06.11.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ВИХЛЯЄВ ЮРІЙ МИКОЛАЙОВИЧ, UA, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, UA, СИЧОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA, ПОПАДЮХА ЮРІЙ АНДРІЙОВИЧ, UA (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA (56) UA 77293, A63B 23/00, 15.11.2006 SU 1018655, A63B 65/10, 23.05.1983 SU 1068133, A63B 65/10, 23.01.1984 SU 1163869, A63B 23/02, 30.06.1985 SU 1277976, A63B 65/10, 23.12.1986 SU 1431783, A63B 23/02, 65/06, 23.10.1988 SU 1443896, A63B23/02, 21/22, 15.12.1988 SU 1657208, A63B 21/06, 23/02, 65/06, 23.06.1991 SU 1639680, A63B 65/10, 07.04.1991 SU 1711931, A63B 69/00, 15.02.1992 SU 1771774 A1, 5 A63B 23/02, 65/00, 69/00, 30.10.1992 US 5250016, A63B 21/02, 05.10.1993 FR 2676932, A63D 3/00, A63B 69/00, 04.12.1992 Накутный И.Д. Технические средства в спорте. Киев,1977 C2 2 (19) 1 3 86890 4 навантаження, при цьому опорний стрижень зв'ясховані усередині труб фланці, що забезпечують зан з направляючою з можливістю вільного сковцілостність направляючої З при переміщенні її зання по ній, а засобом навантаження являється складових труб при метаннях прикріплених до імітатор списа (а.с.СРСР № 1163869, А63В 23/02, труби 23 снарядів 5, 6, 7. Диск 5 закріплено на Бюл. № 24, 1985). трубі 28 з можливістю обертів на вісі 29 (Фіг.9, 12). Недолік цього пристрою в тому, що направляДля забезпечення можливості сліпому спортсмену юча з імітатором списа після кидка його звільнячитать шкали лімбів 15, 23 і шкал 21, їх поділки 17 ється від опори і це створує ситуацію високої віроі всі інші виконані у вигляді дискретно розміщених гідності нещасливих випадків падіння цих на поверхнях шкал рядків пагорбків, які можливо елементів і травм спортсменів. Це аж ніяк не підвизначати і рахувати на гладких поверхнях шкал ходить для сліпих спортсменів. перцептивно, тобто дотиком руки і руками ж встаВідомий тренажер для метання, який має новлювати напрямок метання. встановлену в опорі, регулюєму по висоті нахилеКористуються тренажерами для удосконаленну штангу з повзуном , несучим імітатор снаряда і ня навичок метання спортивних снарядів - штовзв'язаний тросом з вантажем і оснащений засобом хання ядра і метання списа і диска. Ним можуть зворотнього зв'язку і схоплювачем ядра у вигляді користуватись не тільки сліпі спортсмени, а і цілсітки (а.с.СРСР № 1771774, А63В 23/02, 65/00. ком здорові спортсмени і аматори легкої атлетики. 69/00, Бюл. №40, 1992). Технічною перевагою пропонованого тренаНедолік цього тренажера в тому, що він, хоч і жера над прототипом є те, що створено більш індобре імітує засоби становлення і удосконалення формативний, простий і надійний пристрій зо всіма техніки штовхання ядра, але тільки ядра, а для позитивними якостями прототипу, але без його універсального тренажера це занадто мало, бо недоліків - відсутності елементів, забезпечуючи для сліпих спортсменів зворотний зв'язок. При цьому втілені такі засоби Стояк 2 телескопічно з'єднаний з двох опорних рухомо-фіксуючими індексами, один із яких-для труб: статичної труби 8, закріпленої на кругу за реєстрації вертикальних, а другий - горизонтальдопомогою укосини 9, і динамічної труби 10, несуних відхилень, а для оцінки зусилля пацієнта чої направляючу 3. застосована прикріплена до направляючої штанга Труба 8 має гвинта, або защіпку труби 10, для зі шкалою і з рухомо-фіксуючим індексом трансяких на трубі 10 виконані фіксуючі виєми 11. Труба формування їх у показник дальності польоту сна10 зверху має насаджену на неї і зафіксовану гвирядів, поділки ж шкал виконані у вигляді рядків нтом 12 обійму 13, на яку зверху спирається шарпідвищених над їх поверхнями закруглених шпичанір 14, до якого знизу прикріплено лімб 15 у вигляків для ручної перцептивної оцінки їх кількості і ді диска з круговою шкалою 16 кута відхилень визначення суті одержаних параметрів метання. направляючої 3 від заданого напрямку кидка снаТехнічний і споживче-практичний результат, ряда, що виміряється кількістю поділок 17 шкали досягнутий завдяки використання всієї сукупності лімба 15. Корпус шарніра 14 встановлено на трубі відрізняючих ознак пропонованого, полягає у тому, 10 з можливістю обертів у горизонтальній площепі. що в новому пристрої вдалося втілити деякі важВін має фігурний виріз 15, в який вміщена направливі застосування. Це спрощення конструкції треляюча 3, закріплена за допомогою бокових піввінажера з забезпеченням всіх необхідних йому фусей 19 у вирізі 18 корпуса 14, штанга 20 зі шкалою нкцій в метаннях снарядів - основному розділі 21 прикладених спортсменом зусиль на метаемий легкої атлетики. При цьому оснастити тренажер снаряд, яка визначає зусилля кг/м, для чого насазасобом зворотного зв'язку у вигляді двох лімбів зі джено індекс-фіксатор 22 у вигляді движка. Ця шкалами і рухомо-фіксуючими індексами, а голоштанга закріплена кінцями на поверхні направлявне, сконструювати тренажер так, щоб він був би ючої 3 і пропущена зверху у виріз 18. Таким чином, придатним для тренування сліпих спортсменів з вона має можливість коливань разом з направляобов'язковим створенням всіх необхідних заходів ючою З у боковому горизонтальному і вертикальбезпеки і забезпечити читання шкал реєстратора ному напрямках. Збоку корпуса 14 шарніра прикріпараметрів метання новим засобом плено другий лімб 23 зі шкалою 24 кутів в градусах проприцептивним ручним методом - по перелику коливань направляючої 3 по вертикалі. Ці елеменподілок шкал лімбів, виконаних на їх поверхнях у ти - 14, 15, 16, 17, 20, 21, 22, 23, 24 в єдності склавигляді рядків шпичаків - з виконанням тренажеру дають засоби 4 зворотного зв'язку дій спортсмена таким чином, щоб він надійно міг би бути викорис(фіг.9, 10, 11). таним любим спортсменом і аматором, прихильНаправляюча 3 має три складові частини: ників легкої атлетики, а саме метання спортивних опорну трубу 25 з насадженою на неї пружиною снарядів. 26, прикріпленою до неї заднім кінцем і переднім Суть пропонованого поясняється кресленням, кінцем упираючою у корпус 14. Зверху цієї труби де на Фіг.1 зображено застосування тренажера прикріплено штангу 20 зворотного зв'язку. Труба сліпим спортсменом, при тренуванні у штовханні 25 забезпечує закріплення всієї направляючої 3 в ядра, вигляд збоку; на Фіг.2 - те ж саме при метакорпусі 14 шарніра з можливістю обертів її і колинні списа; на Фіг.3 - те ж саме при метанні диска; вань відносно опорного круга 1. В трубу 25 вставна Фіг.4 - тренажер, вигляд зверху; на Фіг.5 - трелена з можливістю вільного переміщення рухома нажер для штовхання ядра, вид збоку, збільшено; труба 26, яка має фланець, взаємодіючий зі флана Фіг.6 - те ж саме для метання списа; на Фіг.7 нцем труби 25 (не показані) для фіксації цих труб те ж саме для метання диска; на Фіг.8 - схема руху між собою і перепону виходу труби 27 із труби 25. диска при метанні, вигляд зверху; на Фіг.9 - тренаВ трубу 27 вставлена тонка труба 28, яка теж має жер з засобом зворотного зв'язку і амплітудою 5 86890 6 коливань (пунктиром) при метанні снарядів, збільВ основу винаходу поставлена задача з урашено; на Фіг.10-те ж саме, вигляд зверху; на хуванням всіх позитивних факторів прототипуФіг.11-те ж саме, вигляд спереду; на Фіг.12 - телетренажер-універсала, предназначеного для тренускопічна направляюча виліта снаряда з виривом і вання спортсменів-метателів списа, диска і ядра і розривом пружини в статиці і динамівці (пунктиособливо врахуючи його недолікі, створити новий ром), вигляд збоку; на Фіг.13 - знімне і змінне ядро тренажер більш удосконалений, простий, а голонатуральної і зменшеної ваги, вигляд збоку; на вне, краще пристосований для тренування спортФіг.14 - знімний і змінний імітатор списа - рукоятка сменів-метателів з тотальною практичною сліпосписа, вигляд збоку; на Фіг.15 - знімний і змінний тою, щоб повисити їх спортивну майстерність за диск, вигляд збоку; на Фіг.16-те ж саме, вигляд рахунок введення засобів зворотного зв'язку и зверху. забезпечення небезпеки сліпим спортсменам. Цей Конкретно тренажер включає імітатор опорнонамір було заплановано реалізувати завдяки го круга 1, на якому встановлений телескопічний більш надійного і небезпечного тренажера і забезстояк 2 з шарнірно влаштованій на ньому направпеченням його засобами зворотного зв'язку, заляючої вилиту снаряда 3, засіб зворотного зв'язку безпечуючого інформацію спортсмену про харак4, ядро 5, імітатор списа - рукоятка 6 і диск 7. тер і величину відхилення параметрів метаючи дій Імітатор опорного круга 1 має вигляд жорсткої від норми оптимальность плоскої платформи, виконаної з можливістю фікПоставлена задача вирішена тим, що в Унісації її на підлозі, наприклад, присосками, чи липуверсальному тренажері метання для сліпих спортчками — умовно круг 1. сменів, що має встановлену на засобі опори регуРекомендуються не тільки штовхання ядра, а і льовану по висоті і нахилу направляючу, оснащену такі види легкоатлетичного метання, як метання навантажуючим елементом у вигляді ядра, списа і диска і списа, є в цьому тренажері і засіб одердиска - знімних і замінних снарядів, конструктивно жання зворотного зв'язку - показник угла виліта зв'язану з ними і з засобом опори, згідно передбаснаряда і прикладеного спортсменом зусилля, але чуваному винаходу, засіб опори виконано у виглячитання їхніх шкал передбачено тільки зором ді встановленої на дисковидній платформі телеспортсмена, що для сліпого це неможливо. скопічної стійки, шарніром з'єднаною з Найближчим по технічній суті є Тренажерпідпружиненою до його корпуса направляючою, універсал, призначений для тренування спортсмевиконаною телескопічно з можливістю приєднання нів-метателів списа, диска і ядра, що має два стодо її дистального рухомого кінця імітаторів метаяка, на яких нахилено закріплена з можливістю ємих снарядів - ядра, списа і диска, при цьому регулювання по висоті і нахилу направляюча, на тренажер оснащено засобом зворотного зв'язку у якій насаджено повзун, оснащений навантажуювигляді двох встановлених на корпусі шарніра лічим елементом у вигляді ядра чи іншого метатембів зі шкалами і створення параметрів якості льного снаряда і зв'язаний навантажуючим тросом спортивної техніки виконання метательних дій і їх з засобом навантаження, виконаним у вигляді хреоцінки, яких ще не знайдено у практиці інвалідного стовини, насадженої на закріпленому в опорі валі і спорту, а саме -розроблено і втілено в пристрій несучої діаметрально розтошовані вантажі, а на метод визначення результативності тренування по валі закріплені диски для виборочної намотки наоб'єктивним інформативним даним - по прикладевантажуючого троса і становлення величини наваному спортсменом зусиллю на снаряд і по величинтаження (Накутний І.Д. Технічні засоби в спорті, нам відхилення його технічних спортивних дій від Київ, Здоров'я, 1977, с. 89). норми і все це без допомоги здорового апарату Недолік цього тренажера в тому, що він не має спортсмена, а виключно ручним пецептативним засобів для реалізації можливостей зворотних методом за допомогою застосування спеціальних зв'язків, тобто на ньому неможливо визначити шкал і рухомих індексів добре сприймаючих і чиякість метання і штовхання ні по направленості таючих сліпими. польоту снаряда, ні по іншим параметрам, а без Сподіваємось, що такі тренажери найдуть шизворотного зв'язку неможливе ефективне навчанроке розповсюдження серед сліпих спортсменів, ня. До того ж тренажер-прототип непридатний для прихильників легкої атлетики і її основного виду осіб з нарушеним зором, особливо при тотальній, метання. Вони створені так, що можуть з успіхом практичній сліпоті і слабовіденні, при тому він використовуватися і іншими спортсменами і амаскладний, важкий і дуже небезпечний при застосуторами різної статі, віку і уподобань. ванні, що важливо для спортсменів цієї нозології. 7 86890 8 9 86890 10 11 Комп’ютерна верстка Д. Шеверун 86890 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
