Дезінфікуючий пристрій

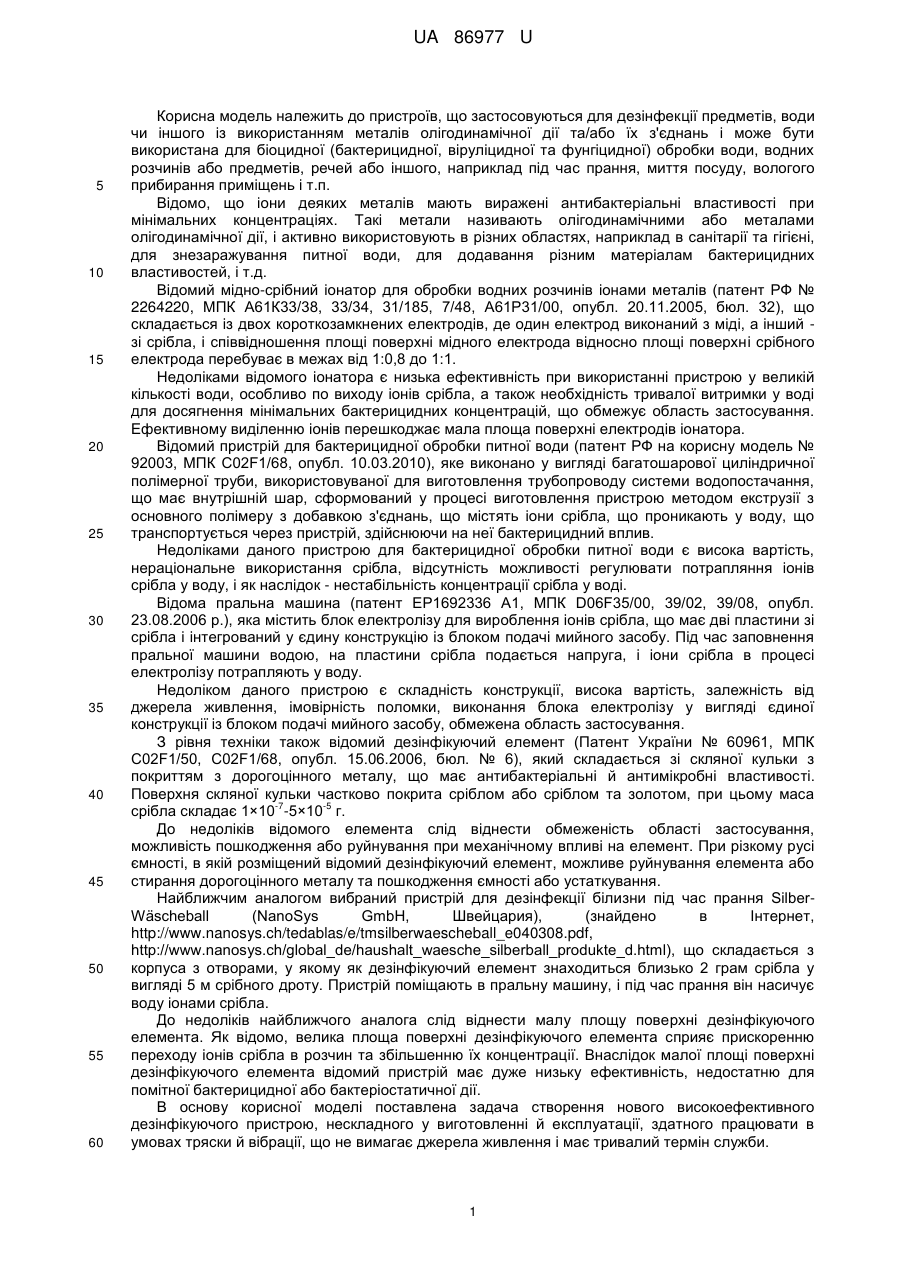

Реферат: Дезінфікуючий пристрій містить корпус, в якому розміщений дезінфікуючий елемент. Корпус виконаний з можливістю проникнення рідини усередину нього. Дезінфікуючий елемент складається з текстильного волокна або волокон, покритих шаром або шарами олігодинамічного металу або металів, та/або з'єднань олігодинамічного металу або металів, товщиною 0,01-50 мкм. При цьому площа поверхні дезінфікуючого елемента становить не 2 менше 0,4 м . UA 86977 U (54) ДЕЗІНФІКУЮЧИЙ ПРИСТРІЙ UA 86977 U UA 86977 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що застосовуються для дезінфекції предметів, води чи іншого із використанням металів олігодинамічної дії та/або їх з'єднань і може бути використана для біоцидної (бактерицидної, віруліцидної та фунгіцидної) обробки води, водних розчинів або предметів, речей або іншого, наприклад під час прання, миття посуду, вологого прибирання приміщень і т.п. Відомо, що іони деяких металів мають виражені антибактеріальні властивості при мінімальних концентраціях. Такі метали називають олігодинамічними або металами олігодинамічної дії, і активно використовують в різних областях, наприклад в санітарії та гігієні, для знезаражування питної води, для додавання різним матеріалам бактерицидних властивостей, і т.д. Відомий мідно-срібний іонатор для обробки водних розчинів іонами металів (патент РФ № 2264220, МПК А61К33/38, 33/34, 31/185, 7/48, А61Р31/00, опубл. 20.11.2005, бюл. 32), що складається із двох короткозамкнених електродів, де один електрод виконаний з міді, а інший зі срібла, і співвідношення площі поверхні мідного електрода відносно площі поверхні срібного електрода перебуває в межах від 1:0,8 до 1:1. Недоліками відомого іонатора є низька ефективність при використанні пристрою у великій кількості води, особливо по виходу іонів срібла, а також необхідність тривалої витримки у воді для досягнення мінімальних бактерицидних концентрацій, що обмежує область застосування. Ефективному виділенню іонів перешкоджає мала площа поверхні електродів іонатора. Відомий пристрій для бактерицидної обробки питної води (патент РФ на корисну модель № 92003, МПК C02F1/68, опубл. 10.03.2010), яке виконано у вигляді багатошарової циліндричної полімерної труби, використовуваної для виготовлення трубопроводу системи водопостачання, що має внутрішній шар, сформований у процесі виготовлення пристрою методом екструзії з основного полімеру з добавкою з'єднань, що містять іони срібла, що проникають у воду, що транспортується через пристрій, здійснюючи на неї бактерицидний вплив. Недоліками даного пристрою для бактерицидної обробки питної води є висока вартість, нераціональне використання срібла, відсутність можливості регулювати потрапляння іонів срібла у воду, і як наслідок - нестабільність концентрації срібла у воді. Відома пральна машина (патент ЕР1692336 А1, МПК D06F35/00, 39/02, 39/08, опубл. 23.08.2006 p.), яка містить блок електролізу для вироблення іонів срібла, що має дві пластини зі срібла і інтегрований у єдину конструкцію із блоком подачі мийного засобу. Під час заповнення пральної машини водою, на пластини срібла подається напруга, і іони срібла в процесі електролізу потрапляють у воду. Недоліком даного пристрою є складність конструкції, висока вартість, залежність від джерела живлення, імовірність поломки, виконання блока електролізу у вигляді єдиної конструкції із блоком подачі мийного засобу, обмежена область застосування. З рівня техніки також відомий дезінфікуючий елемент (Патент України № 60961, МПК C02F1/50, C02F1/68, опубл. 15.06.2006, бюл. № 6), який складається зі скляної кульки з покриттям з дорогоцінного металу, що має антибактеріальні й антимікробні властивості. Поверхня скляної кульки частково покрита сріблом або сріблом та золотом, при цьому маса -7 -5 срібла складає 1×10 -5×10 г. До недоліків відомого елемента слід віднести обмеженість області застосування, можливість пошкодження або руйнування при механічному впливі на елемент. При різкому русі ємності, в якій розміщений відомий дезінфікуючий елемент, можливе руйнування елемента або стирання дорогоцінного металу та пошкодження ємності або устаткування. Найближчим аналогом вибраний пристрій для дезінфекції білизни під час прання SilberWäscheball (NanoSys GmbH, Швейцария), (знайдено в Інтернет, http://www.nanosys.ch/tedablas/e/tmsilberwaescheball_e040308.pdf, http://www.nanosys.ch/global_de/haushalt_waesche_silberball_produkte_d.html), що складається з корпуса з отворами, у якому як дезінфікуючий елемент знаходиться близько 2 грам срібла у вигляді 5 м срібного дроту. Пристрій поміщають в пральну машину, і під час прання він насичує воду іонами срібла. До недоліків найближчого аналога слід віднести малу площу поверхні дезінфікуючого елемента. Як відомо, велика площа поверхні дезінфікуючого елемента сприяє прискоренню переходу іонів срібла в розчин та збільшенню їх концентрації. Внаслідок малої площі поверхні дезінфікуючого елемента відомий пристрій має дуже низьку ефективність, недостатню для помітної бактерицидної або бактеріостатичної дії. В основу корисної моделі поставлена задача створення нового високоефективного дезінфікуючого пристрою, нескладного у виготовленні й експлуатації, здатного працювати в умовах тряски й вібрації, що не вимагає джерела живлення і має тривалий термін служби. 1 UA 86977 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що у дезінфікуючому пристрої, що містить корпус, усередині якого розміщений дезінфікуючий елемент, згідно з корисною моделлю, корпус виконаний з можливістю проникнення рідини усередину нього, дезінфікуючий елемент складається з текстильного волокна або волокон, покритих шаром або шарами олігодинамічного металу або металів, та/або з'єднань олігодинамічного металу або металів, товщиною 0,01-50 мкм, переважно 0,1-5 мкм, при цьому площа поверхні дезінфікуючого 2 2 елемента становить не менше 0,4 м , переважно не менше 1,0 м . Згідно із корисною моделлю, корпус виконаний сітчастим та/або пористим, та/або з отворами, та/або із тканини, або інше. Згідно із корисною моделлю, текстильне волокно або волокна дезінфікуючого елемента виконані у вигляді натурального та/або хімічного волокна або волокон, та/або моноволокна або моноволокон, та/або комплексного волокна або волокон, та/або мікроволокна або мікроволокон, та/або штапельного волокна або волокон, та/або пряжі, та/або нитки або ниток, та/або текстильного матеріалу, наприклад тканини, або іншого, як окремо, так і в будь-якій їх комбінації. Згідно із корисною моделлю, текстильне волокно або волокна дезінфікуючого елемента покриті шаром або шарами олігодинамічного металу або металів, таких як срібло, мідь, цинк, золото, магній, залізо, алюміній, або окремо, або в будь-якій комбінації, та/або їх з'єднань, наприклад солей або оксидів або інших як окремо, так і в будь-якій їх комбінації. Технічний результат полягає у досягненні високої ефективності та універсальності пристрою, раціонального використання олігодинамічних металів або їх з'єднань, забезпеченні високої надійності, тривалого терміну служби, розширенні області застосування. Дезінфікуючий пристрій містить корпус, в якому розміщений дезінфікуючий елемент. Корпус виконаний з можливістю легкого проникнення рідини усередину нього, та може бути виконаний із сітчастого чи пористого матеріалу, наприклад із тканини. Але більш бажано виготовлення корпусу з щільного та еластичного матеріалу, наприклад гуми. У цьому випадку він повинен мати отвори такої форми і розміру, щоб не перешкоджати проникненню води, і в той же час утримувати дезінфікуючий елемент всередині корпусу. У загальному випадку корпус може бути виконаний з одного або одночасно з декількох матеріалів із забезпеченням проникнення у внутрішню частину корпусу води або водних розчинів, та/або руху водяного потоку або потоку водних розчинів через внутрішню частину корпусу, що не обмежує варіантів виконання корпусу. Дезінфікуючий елемент складається з текстильного волокна або волокон у вигляді натурального та/або хімічного волокна або волокон, та/або моноволокна або моноволокон, та/або комплексного волокна або волокон, та/або мікроволокна або мікроволокон, та/або штапельного волокна або волокон, та/або пряжі, та/або нитки або ниток, та/або текстильного матеріалу, наприклад тканини, або іншого як окремо, так і в будь-якій їх комбінації. При цьому текстильне волокно або волокна дезінфікуючого елемента покриті шаром або шарами олігодинамічного металу або металів, таких як срібло, мідь, цинк, золото, магній, залізо, алюміній (переважно срібло та мідь) або окремо, або в будь-якій комбінації, та/або їх з'єднань, наприклад солей або оксидів або інших (переважно малорозчинні або практично нерозчинні у воді) як окремо, так і в будь-якій їх комбінації. Можливе використання волокон, одержання яких викладено в патентах US5747178, US5981066, та які промислово виготовляються декількома фірмами ("Noble Biomaterials" США, "Shieldex" Німеччина, "Ajin-Electron" Корея й іншими). Як правило, вони випускаються у вигляді штапельного волокна, ниток, або у вигляді тканини. Такі волокна або нитки можна в довільному (хаотичному) вигляді поміщати безпосередньо в корпус пристрою, або попередньо помістити волокна (нитки) в чохол, виконаний наприклад із тканини, з покритими шаром срібла волокнами. У загальному випадку, не має значення у якому вигляді волокна дезінфікуючого елемента перебувають у корпусі (довільно і хаотично, у вигляді мотка, клубка, тканини або інше), головне, щоб між волокнами був зазор, достатній для проникнення води. Додатково в корпусі дезінфікуючого пристрою може знаходитись постійний магніт або два магніти або декілька. Магнітне поле, створюване магнітами, підсилює олігодинамічну дію металів, а також зменшує утворення накипу, у разі якщо відбувається нагрів води (наприклад в пральних або посудомийних машинах). Нижче наведено докладний приклад одного з можливих варіантів виконання корисної моделі, що заявляється. Приклад 1 В одному з можливих варіантів виконання заявленої корисної моделі, дезінфікуючий пристрій представляє із себе кулястий корпус із гуми діаметром 60 мм, товщиною стінок 3 мм, з 2 UA 86977 U 5 10 15 20 25 30 35 40 45 50 55 отворами діаметром 1,5 мм, у якому міститься дезінфікуючий елемент у вигляді мотка діаметром близько 50 мм, з нещільно намотаної нитки, що складається з поліамідних волокон діаметром близько 19 мкм, покритих шаром срібла товщиною близько 0,12 мкм, і сумарною довжиною волокон близько 24000 м. У такому приблизному варіанті вага дезінфікуючого елементу складає близько 10 г, з яких близько 2 г - вага срібла. При цьому площа поверхні, з 2 якої іони срібла переходять у воду, становить більше 1,9 м , що приблизно в 600 разів перевищує площу поверхні дезінфікуючого елементу найближчого аналогу, при майже однаковому вмісті срібла. Наведений вище приклад характеризує здійснення заявленого пристрою, однак, він носить ілюстративний характер і не обмежує інші варіанти виконання. Використовують заявлений дезінфікуючий пристрій наступним чином. Пристрій, що заявляється є багатоцільовим і за рахунок своєї універсальності може використовуватись в різних умовах і за різним призначенням. Можливе використання дезінфікуючого пристрою для одержання в побуті, можливо в промисловості, й польових умовах води, що містить іони олігодинамічних металів (срібла, міді, цинку та ін.) у концентрації, достатньої для бактерицидної дії на мікроорганізми. Таку воду можна застосовувати для побутових потреб - прання білизни, миття посуду, миття поверхонь, вологого прибирання приміщень. Для цього пристрій занурюють в ємність із водою або з водяним розчином і витримують в ній якийсь час, до досягнення необхідної концентрації іонів зазначених металів у воді. Або наприклад, пристрій поміщають в пральну або в посудомийну машину перед початком прання або миття посуду відповідно. При зануренні пристрою у варіанті виконання за прикладом 1 у ємність із водою в кількості 9 літрів та витримці його у ємності із водою протягом 1 години концентрація срібла у воді досягає 0,04-0,05 мг/л, що відповідає санітарним нормам, і достатньо для вираженого бактерицидного ефекту. При використанні пристрою у варіанті виконання за прикладом 1 в пральній машині (режим бавовна, 40 °С), через 30 хвилин прання концентрація срібла досягає 0,04-0,05 мг/л, що відповідає санітарним нормам, і достатньо для вираженого бактерицидного ефекту. Більше того, у процесі прання на тканинах адсорбуються іони срібла, які надають текстильним матеріалам антисептичні властивості. Розрахунки показують, що такий варіант пристрою має ресурс близько 40 тис. літрів обробленої води або не менше 1000 циклів прання. Наведені варіанти використання носять ілюстративний характер і не обмежують інші варіанти використання. Дезінфікуючий пристрій може виготовлятися промисловим способом з відомих матеріалів і за відомими технологіями й давати ефективні результати. Промислова придатність підтверджується простою конструкцією, доступністю складових елементів, високою ефективністю, надійністю, тривалим терміном служби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дезінфікуючий пристрій, що містить корпус, в якому розміщений дезінфікуючий елемент, який відрізняється тим, що корпус виконаний з можливістю проникнення рідини усередину нього, дезінфікуючий елемент складається з текстильного волокна або волокон, покритих шаром або шарами олігодинамічного металу або металів, та/або з'єднань олігодинамічного металу або металів, товщиною 0,01-50 мкм, при цьому площа поверхні дезінфікуючого елемента становить 2 не менше 0,4 м . 2. Дезінфікуючий пристрій за п. 1, який відрізняється тим, що корпус виконаний сітчастим та/або пористим, та/або з отворами, та/або із тканини, або інше. 3. Дезінфікуючий пристрій за пп. 1, 2, який відрізняється тим, що текстильне волокно або волокна виконані у вигляді натурального та/або хімічного волокна або волокон, та/або моноволокна або моноволокон, та/або комплексного волокна або волокон, та/або мікроволокна або мікроволокон, та/або штапельного волокна або волокон, та/або пряжі, та/або нитки або ниток, та/або текстильного матеріалу, наприклад тканини, або іншого як окремо, так і в будь-якій їх комбінації. 4. Дезінфікуючий пристрій за пп. 1-3, який відрізняється тим, що текстильне волокно або волокна покриті шаром або шарами олігодинамічного металу, або металів, таких як срібло, мідь, цинк, золото, магній, залізо, алюміній, або окремо, або в будь-якій комбінації, та/або їх з'єднань, наприклад солей або оксидів, або інших як окремо, так і в будь-якій їх комбінації. 3 UA 86977 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
