Дезінфікуючий елемент для обробки питної води

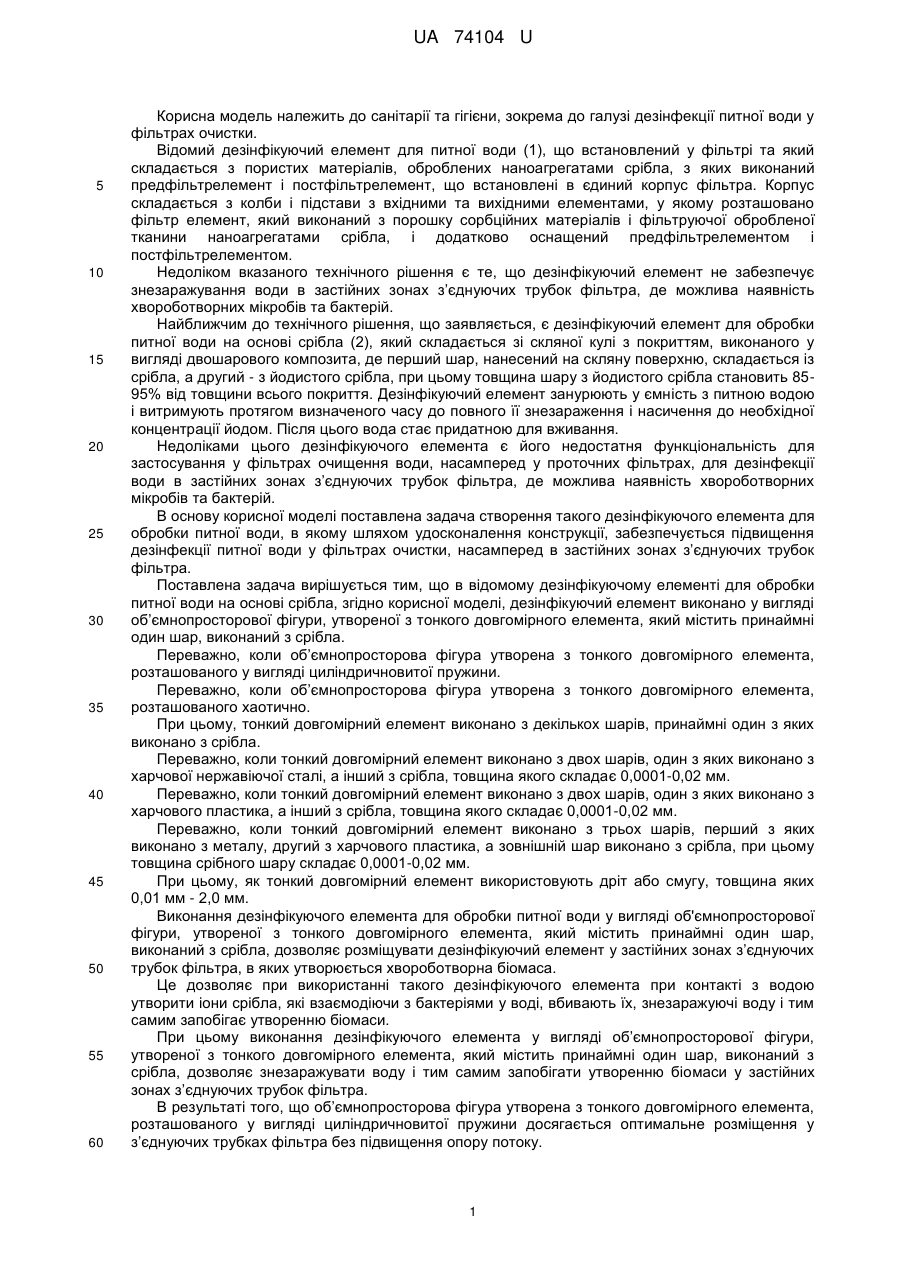

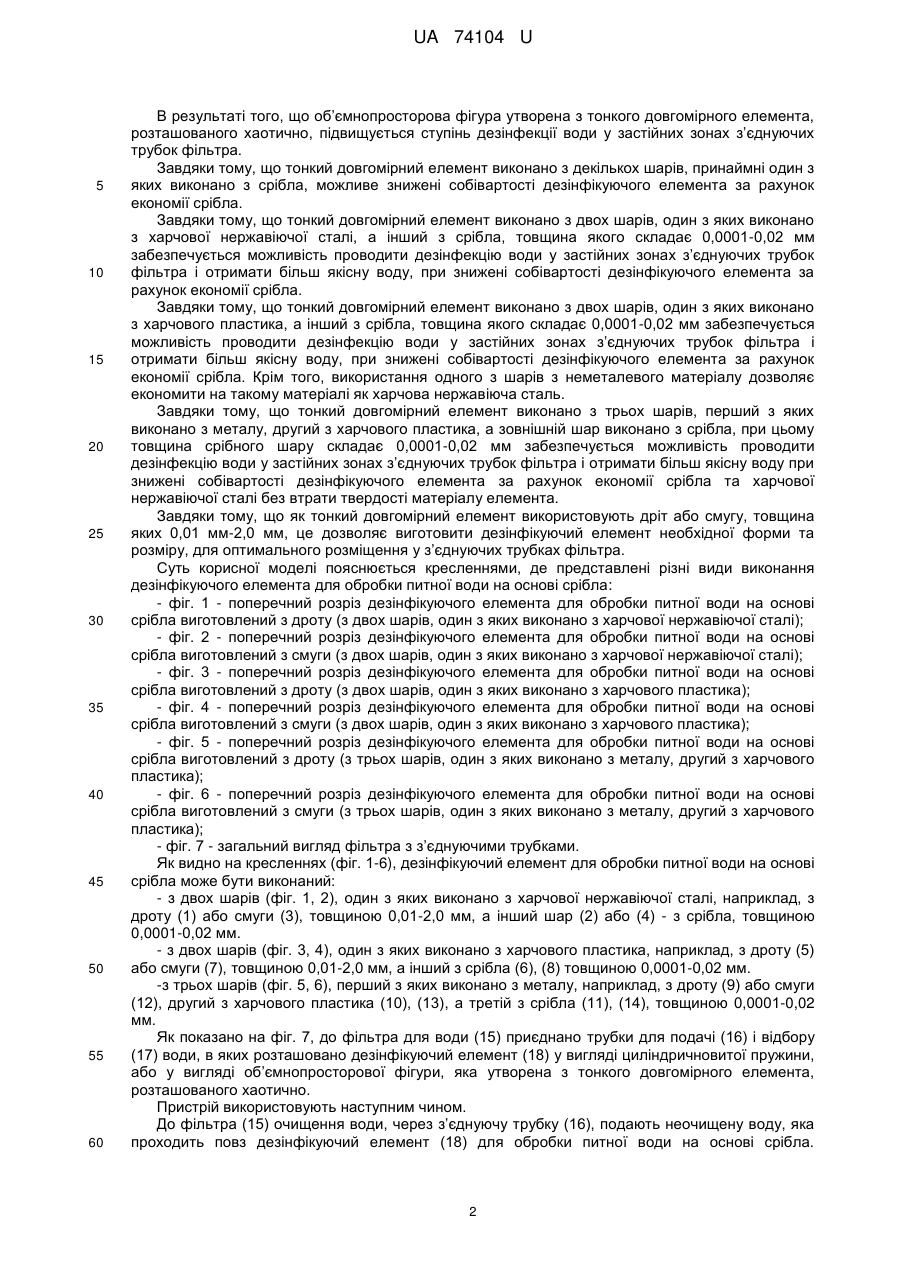

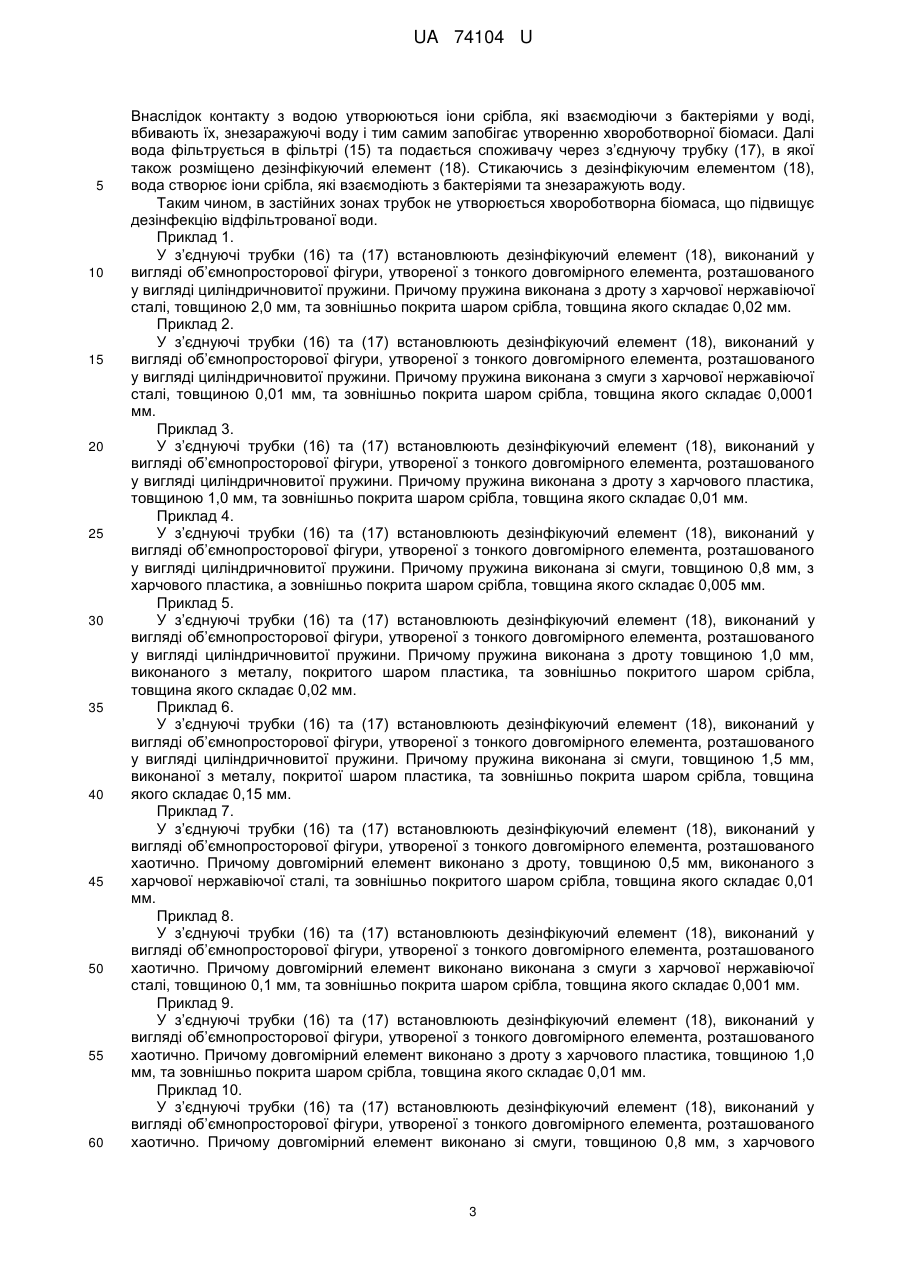

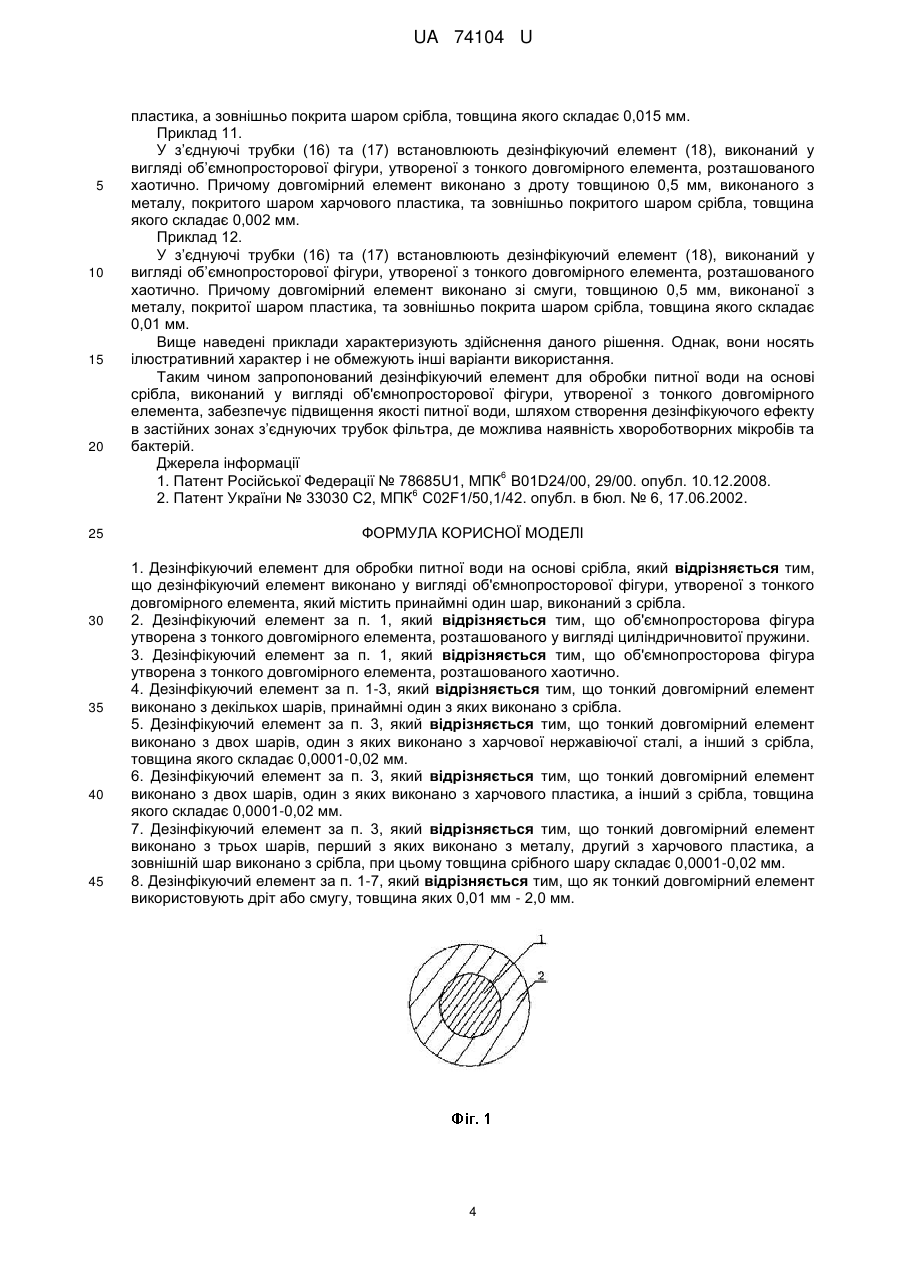

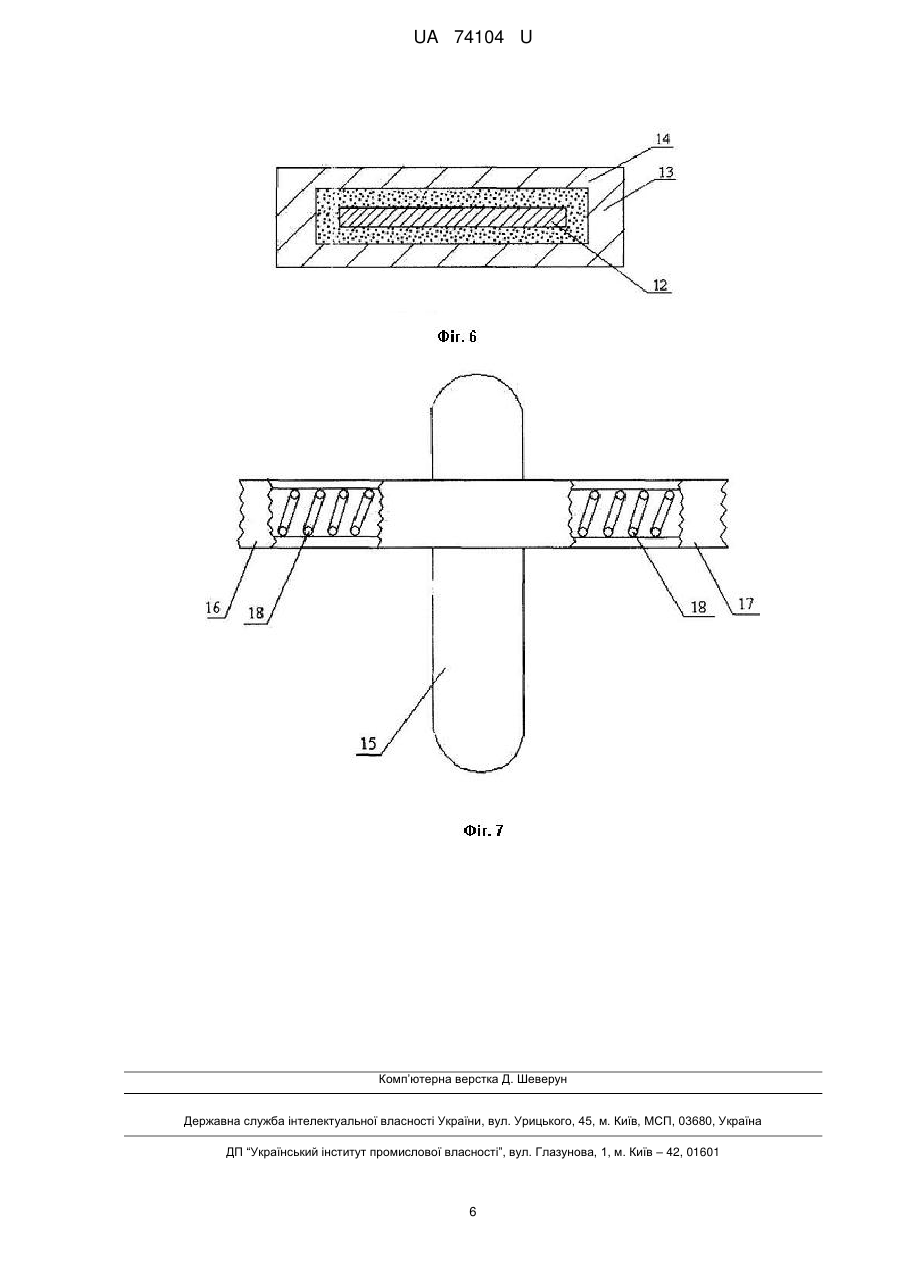

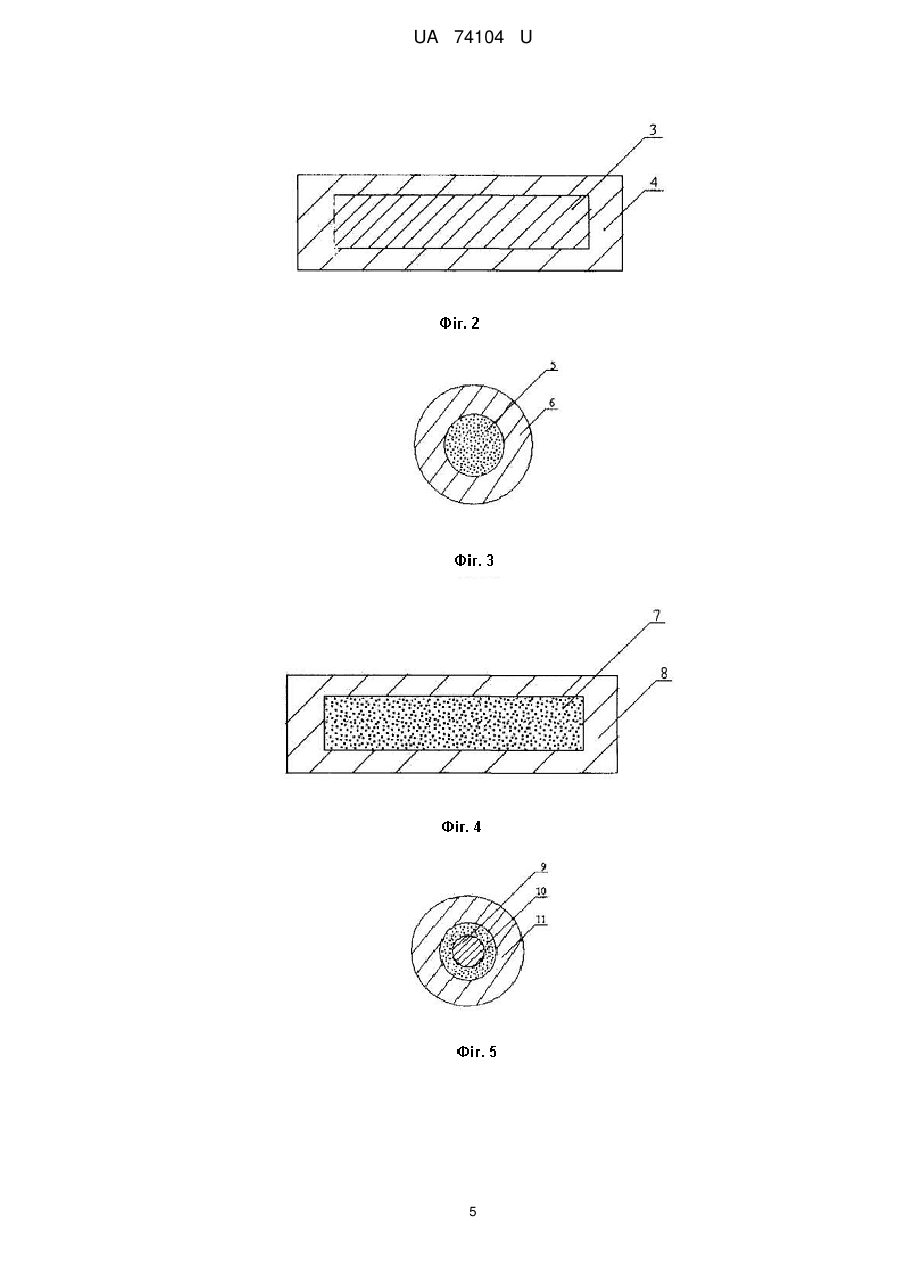

Реферат: Дезінфікуючий елемент для обробки питної води на основі срібла, при якому дезінфікуючий елемент виконано у вигляді об'ємнопросторової фігури, утвореної з тонкого довгомірного елемента, який містить принаймні один шар, виконаний з срібла. UA 74104 U (54) ДЕЗІНФІКУЮЧИЙ ЕЛЕМЕНТ ДЛЯ ОБРОБКИ ПИТНОЇ ВОДИ UA 74104 U UA 74104 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарії та гігієни, зокрема до галузі дезінфекції питної води у фільтрах очистки. Відомий дезінфікуючий елемент для питної води (1), що встановлений у фільтрі та який складається з пористих матеріалів, оброблених наноагрегатами срібла, з яких виконаний предфільтрелемент і постфільтрелемент, що встановлені в єдиний корпус фільтра. Корпус складається з колби і підстави з вхідними та вихідними елементами, у якому розташовано фільтр елемент, який виконаний з порошку сорбційних матеріалів і фільтруючої обробленої тканини наноагрегатами срібла, і додатково оснащений предфільтрелементом і постфільтрелементом. Недоліком вказаного технічного рішення є те, що дезінфікуючий елемент не забезпечує знезаражування води в застійних зонах з’єднуючих трубок фільтра, де можлива наявність хвороботворних мікробів та бактерій. Найближчим до технічного рішення, що заявляється, є дезінфікуючий елемент для обробки питної води на основі срібла (2), який складається зі скляної кулі з покриттям, виконаного у вигляді двошарового композита, де перший шар, нанесений на скляну поверхню, складається із срібла, а другий - з йодистого срібла, при цьому товщина шару з йодистого срібла становить 8595% від товщини всього покриття. Дезінфікуючий елемент занурюють у ємність з питною водою і витримують протягом визначеного часу до повного її знезараження і насичення до необхідної концентрації йодом. Після цього вода стає придатною для вживання. Недоліками цього дезінфікуючого елемента є його недостатня функціональність для застосування у фільтрах очищення води, насамперед у проточних фільтрах, для дезінфекції води в застійних зонах з’єднуючих трубок фільтра, де можлива наявність хвороботворних мікробів та бактерій. В основу корисної моделі поставлена задача створення такого дезінфікуючого елемента для обробки питної води, в якому шляхом удосконалення конструкції, забезпечується підвищення дезінфекції питної води у фільтрах очистки, насамперед в застійних зонах з’єднуючих трубок фільтра. Поставлена задача вирішується тим, що в відомому дезінфікуючому елементі для обробки питної води на основі срібла, згідно корисної моделі, дезінфікуючий елемент виконано у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, який містить принаймні один шар, виконаний з срібла. Переважно, коли об’ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Переважно, коли об’ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого хаотично. При цьому, тонкий довгомірний елемент виконано з декількох шарів, принаймні один з яких виконано з срібла. Переважно, коли тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчової нержавіючої сталі, а інший з срібла, товщина якого складає 0,0001-0,02 мм. Переважно, коли тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчового пластика, а інший з срібла, товщина якого складає 0,0001-0,02 мм. Переважно, коли тонкий довгомірний елемент виконано з трьох шарів, перший з яких виконано з металу, другий з харчового пластика, а зовнішній шар виконано з срібла, при цьому товщина срібного шару складає 0,0001-0,02 мм. При цьому, як тонкий довгомірний елемент використовують дріт або смугу, товщина яких 0,01 мм - 2,0 мм. Виконання дезінфікуючого елемента для обробки питної води у вигляді об'ємнопросторової фігури, утвореної з тонкого довгомірного елемента, який містить принаймні один шар, виконаний з срібла, дозволяє розміщувати дезінфікуючий елемент у застійних зонах з’єднуючих трубок фільтра, в яких утворюється хвороботворна біомаса. Це дозволяє при використанні такого дезінфікуючого елемента при контакті з водою утворити іони срібла, які взаємодіючи з бактеріями у воді, вбивають їх, знезаражуючі воду і тим самим запобігає утворенню біомаси. При цьому виконання дезінфікуючого елемента у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, який містить принаймні один шар, виконаний з срібла, дозволяє знезаражувати воду і тим самим запобігати утворенню біомаси у застійних зонах з’єднуючих трубок фільтра. В результаті того, що об’ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини досягається оптимальне розміщення у з’єднуючих трубках фільтра без підвищення опору потоку. 1 UA 74104 U 5 10 15 20 25 30 35 40 45 50 55 60 В результаті того, що об’ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого хаотично, підвищується ступінь дезінфекції води у застійних зонах з’єднуючих трубок фільтра. Завдяки тому, що тонкий довгомірний елемент виконано з декількох шарів, принаймні один з яких виконано з срібла, можливе знижені собівартості дезінфікуючого елемента за рахунок економії срібла. Завдяки тому, що тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчової нержавіючої сталі, а інший з срібла, товщина якого складає 0,0001-0,02 мм забезпечується можливість проводити дезінфекцію води у застійних зонах з’єднуючих трубок фільтра і отримати більш якісну воду, при знижені собівартості дезінфікуючого елемента за рахунок економії срібла. Завдяки тому, що тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчового пластика, а інший з срібла, товщина якого складає 0,0001-0,02 мм забезпечується можливість проводити дезінфекцію води у застійних зонах з’єднуючих трубок фільтра і отримати більш якісну воду, при знижені собівартості дезінфікуючого елемента за рахунок економії срібла. Крім того, використання одного з шарів з неметалевого матеріалу дозволяє економити на такому матеріалі як харчова нержавіюча сталь. Завдяки тому, що тонкий довгомірний елемент виконано з трьох шарів, перший з яких виконано з металу, другий з харчового пластика, а зовнішній шар виконано з срібла, при цьому товщина срібного шару складає 0,0001-0,02 мм забезпечується можливість проводити дезінфекцію води у застійних зонах з’єднуючих трубок фільтра і отримати більш якісну воду при знижені собівартості дезінфікуючого елемента за рахунок економії срібла та харчової нержавіючої сталі без втрати твердості матеріалу елемента. Завдяки тому, що як тонкий довгомірний елемент використовують дріт або смугу, товщина яких 0,01 мм-2,0 мм, це дозволяє виготовити дезінфікуючий елемент необхідної форми та розміру, для оптимального розміщення у з’єднуючих трубках фільтра. Суть корисної моделі пояснюється кресленнями, де представлені різні види виконання дезінфікуючого елемента для обробки питної води на основі срібла: - фіг. 1 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з дроту (з двох шарів, один з яких виконано з харчової нержавіючої сталі); - фіг. 2 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з смуги (з двох шарів, один з яких виконано з харчової нержавіючої сталі); - фіг. 3 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з дроту (з двох шарів, один з яких виконано з харчового пластика); - фіг. 4 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з смуги (з двох шарів, один з яких виконано з харчового пластика); - фіг. 5 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з дроту (з трьох шарів, один з яких виконано з металу, другий з харчового пластика); - фіг. 6 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла виготовлений з смуги (з трьох шарів, один з яких виконано з металу, другий з харчового пластика); - фіг. 7 - загальний вигляд фільтра з з’єднуючими трубками. Як видно на кресленнях (фіг. 1-6), дезінфікуючий елемент для обробки питної води на основі срібла може бути виконаний: - з двох шарів (фіг. 1, 2), один з яких виконано з харчової нержавіючої сталі, наприклад, з дроту (1) або смуги (3), товщиною 0,01-2,0 мм, а інший шар (2) або (4) - з срібла, товщиною 0,0001-0,02 мм. - з двох шарів (фіг. 3, 4), один з яких виконано з харчового пластика, наприклад, з дроту (5) або смуги (7), товщиною 0,01-2,0 мм, а інший з срібла (6), (8) товщиною 0,0001-0,02 мм. -з трьох шарів (фіг. 5, 6), перший з яких виконано з металу, наприклад, з дроту (9) або смуги (12), другий з харчового пластика (10), (13), а третій з срібла (11), (14), товщиною 0,0001-0,02 мм. Як показано на фіг. 7, до фільтра для води (15) приєднано трубки для подачі (16) і відбору (17) води, в яких розташовано дезінфікуючий елемент (18) у вигляді циліндричновитої пружини, або у вигляді об’ємнопросторової фігури, яка утворена з тонкого довгомірного елемента, розташованого хаотично. Пристрій використовують наступним чином. До фільтра (15) очищення води, через з’єднуючу трубку (16), подають неочищену воду, яка проходить повз дезінфікуючий елемент (18) для обробки питної води на основі срібла. 2 UA 74104 U 5 10 15 20 25 30 35 40 45 50 55 60 Внаслідок контакту з водою утворюються іони срібла, які взаємодіючи з бактеріями у воді, вбивають їх, знезаражуючі воду і тим самим запобігає утворенню хвороботворної біомаси. Далі вода фільтрується в фільтрі (15) та подається споживачу через з’єднуючу трубку (17), в якої також розміщено дезінфікуючий елемент (18). Стикаючись з дезінфікуючим елементом (18), вода створює іони срібла, які взаємодіють з бактеріями та знезаражують воду. Таким чином, в застійних зонах трубок не утворюється хвороботворна біомаса, що підвищує дезінфекцію відфільтрованої води. Приклад 1. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана з дроту з харчової нержавіючої сталі, товщиною 2,0 мм, та зовнішньо покрита шаром срібла, товщина якого складає 0,02 мм. Приклад 2. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана з смуги з харчової нержавіючої сталі, товщиною 0,01 мм, та зовнішньо покрита шаром срібла, товщина якого складає 0,0001 мм. Приклад 3. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана з дроту з харчового пластика, товщиною 1,0 мм, та зовнішньо покрита шаром срібла, товщина якого складає 0,01 мм. Приклад 4. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана зі смуги, товщиною 0,8 мм, з харчового пластика, а зовнішньо покрита шаром срібла, товщина якого складає 0,005 мм. Приклад 5. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана з дроту товщиною 1,0 мм, виконаного з металу, покритого шаром пластика, та зовнішньо покритого шаром срібла, товщина якого складає 0,02 мм. Приклад 6. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. Причому пружина виконана зі смуги, товщиною 1,5 мм, виконаної з металу, покритої шаром пластика, та зовнішньо покрита шаром срібла, товщина якого складає 0,15 мм. Приклад 7. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано з дроту, товщиною 0,5 мм, виконаного з харчової нержавіючої сталі, та зовнішньо покритого шаром срібла, товщина якого складає 0,01 мм. Приклад 8. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано виконана з смуги з харчової нержавіючої сталі, товщиною 0,1 мм, та зовнішньо покрита шаром срібла, товщина якого складає 0,001 мм. Приклад 9. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано з дроту з харчового пластика, товщиною 1,0 мм, та зовнішньо покрита шаром срібла, товщина якого складає 0,01 мм. Приклад 10. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано зі смуги, товщиною 0,8 мм, з харчового 3 UA 74104 U 5 10 15 20 25 30 35 40 45 пластика, а зовнішньо покрита шаром срібла, товщина якого складає 0,015 мм. Приклад 11. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано з дроту товщиною 0,5 мм, виконаного з металу, покритого шаром харчового пластика, та зовнішньо покритого шаром срібла, товщина якого складає 0,002 мм. Приклад 12. У з’єднуючі трубки (16) та (17) встановлюють дезінфікуючий елемент (18), виконаний у вигляді об’ємнопросторової фігури, утвореної з тонкого довгомірного елемента, розташованого хаотично. Причому довгомірний елемент виконано зі смуги, товщиною 0,5 мм, виконаної з металу, покритої шаром пластика, та зовнішньо покрита шаром срібла, товщина якого складає 0,01 мм. Вище наведені приклади характеризують здійснення даного рішення. Однак, вони носять ілюстративний характер і не обмежують інші варіанти використання. Таким чином запропонований дезінфікуючий елемент для обробки питної води на основі срібла, виконаний у вигляді об'ємнопросторової фігури, утвореної з тонкого довгомірного елемента, забезпечує підвищення якості питної води, шляхом створення дезінфікуючого ефекту в застійних зонах з’єднуючих трубок фільтра, де можлива наявність хвороботворних мікробів та бактерій. Джерела інформації 6 1. Патент Російської Федерації № 78685U1, МПК В01D24/00, 29/00. опубл. 10.12.2008. 6 2. Патент України № 33030 C2, МПК C02F1/50,1/42. опубл. в бюл. № 6, 17.06.2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дезінфікуючий елемент для обробки питної води на основі срібла, який відрізняється тим, що дезінфікуючий елемент виконано у вигляді об'ємнопросторової фігури, утвореної з тонкого довгомірного елемента, який містить принаймні один шар, виконаний з срібла. 2. Дезінфікуючий елемент за п. 1, який відрізняється тим, що об'ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого у вигляді циліндричновитої пружини. 3. Дезінфікуючий елемент за п. 1, який відрізняється тим, що об'ємнопросторова фігура утворена з тонкого довгомірного елемента, розташованого хаотично. 4. Дезінфікуючий елемент за п. 1-3, який відрізняється тим, що тонкий довгомірний елемент виконано з декількох шарів, принаймні один з яких виконано з срібла. 5. Дезінфікуючий елемент за п. 3, який відрізняється тим, що тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчової нержавіючої сталі, а інший з срібла, товщина якого складає 0,0001-0,02 мм. 6. Дезінфікуючий елемент за п. 3, який відрізняється тим, що тонкий довгомірний елемент виконано з двох шарів, один з яких виконано з харчового пластика, а інший з срібла, товщина якого складає 0,0001-0,02 мм. 7. Дезінфікуючий елемент за п. 3, який відрізняється тим, що тонкий довгомірний елемент виконано з трьох шарів, перший з яких виконано з металу, другий з харчового пластика, а зовнішній шар виконано з срібла, при цьому товщина срібного шару складає 0,0001-0,02 мм. 8. Дезінфікуючий елемент за п. 1-7, який відрізняється тим, що як тонкий довгомірний елемент використовують дріт або смугу, товщина яких 0,01 мм - 2,0 мм. 4 UA 74104 U 5 UA 74104 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
