Запірно-пусковий пристрій

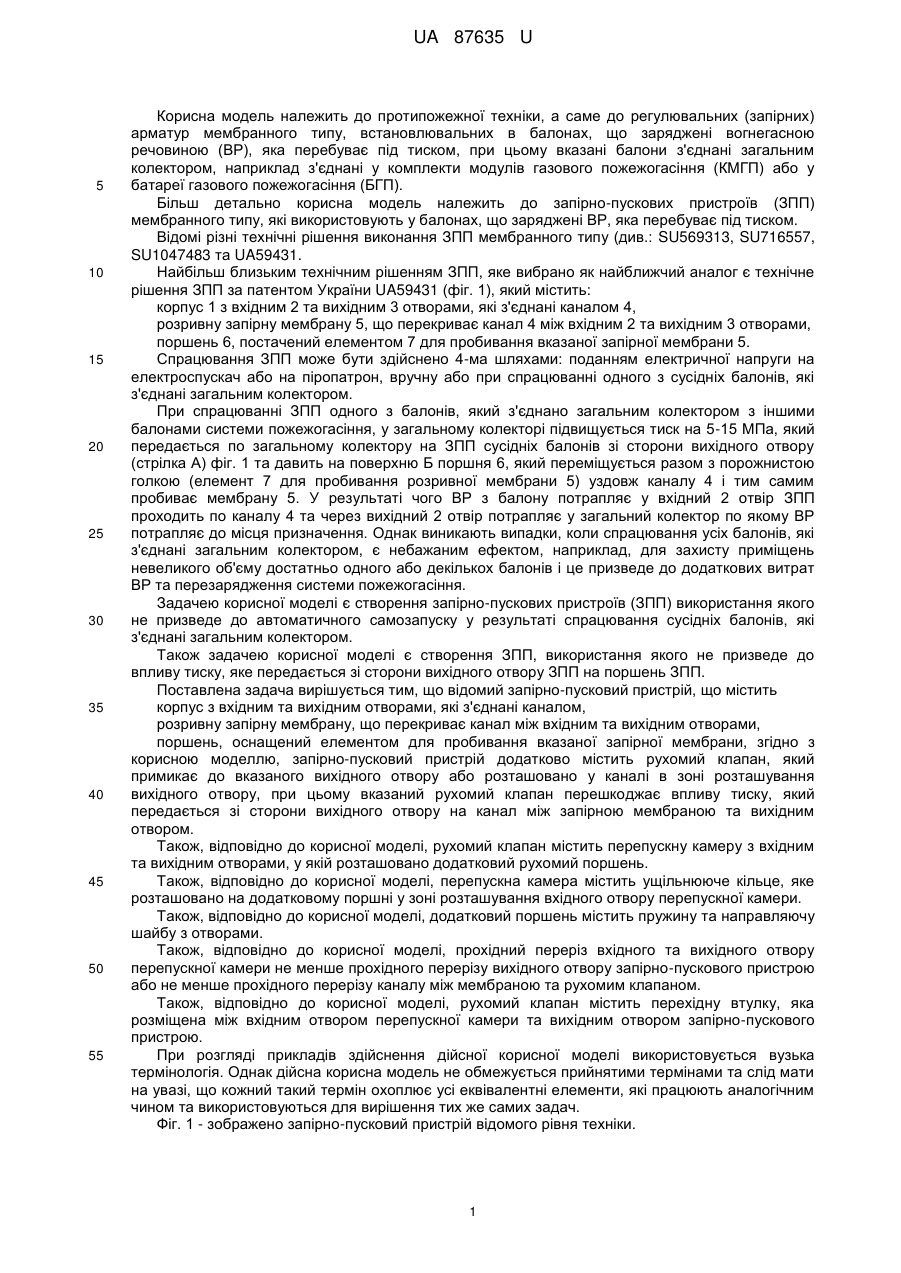

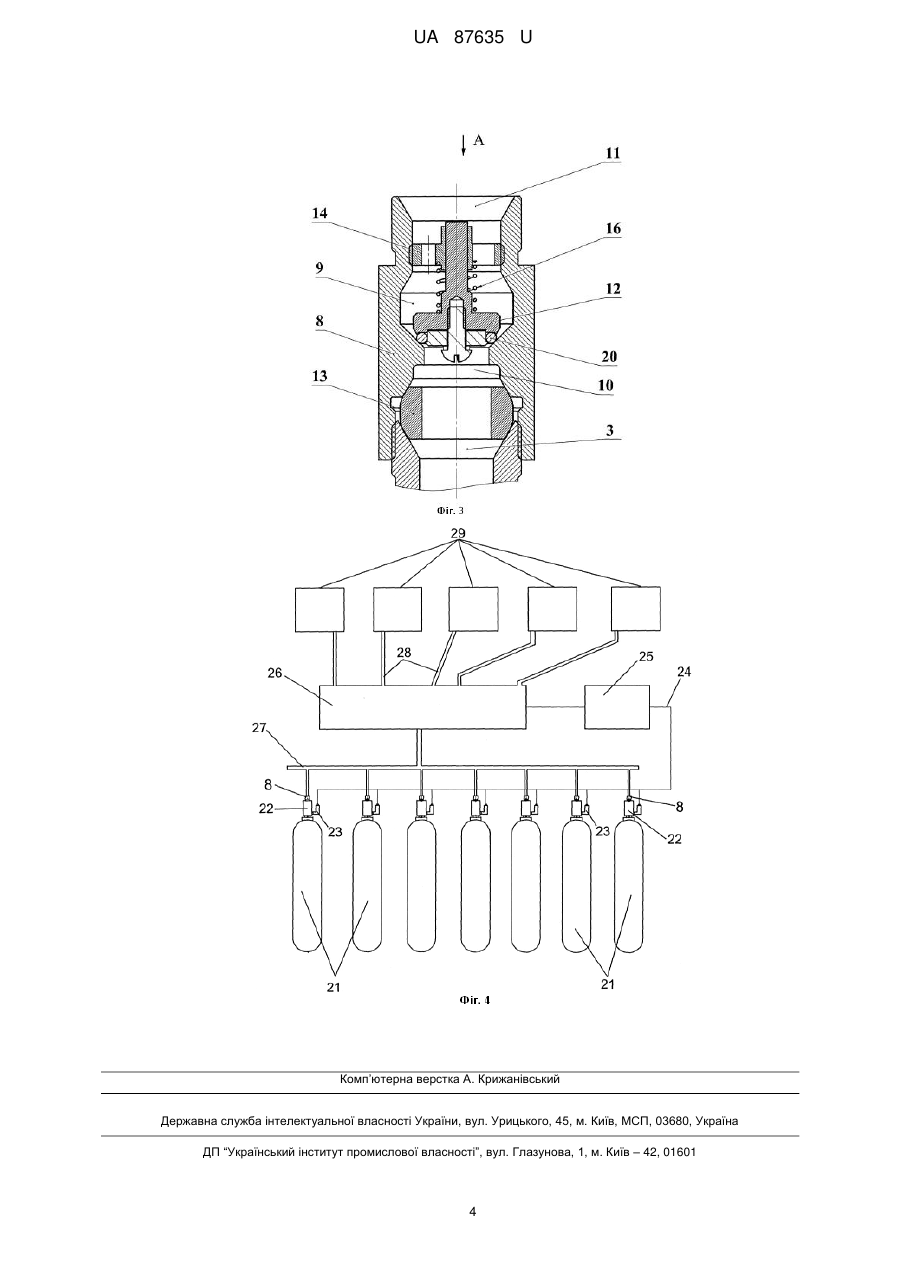

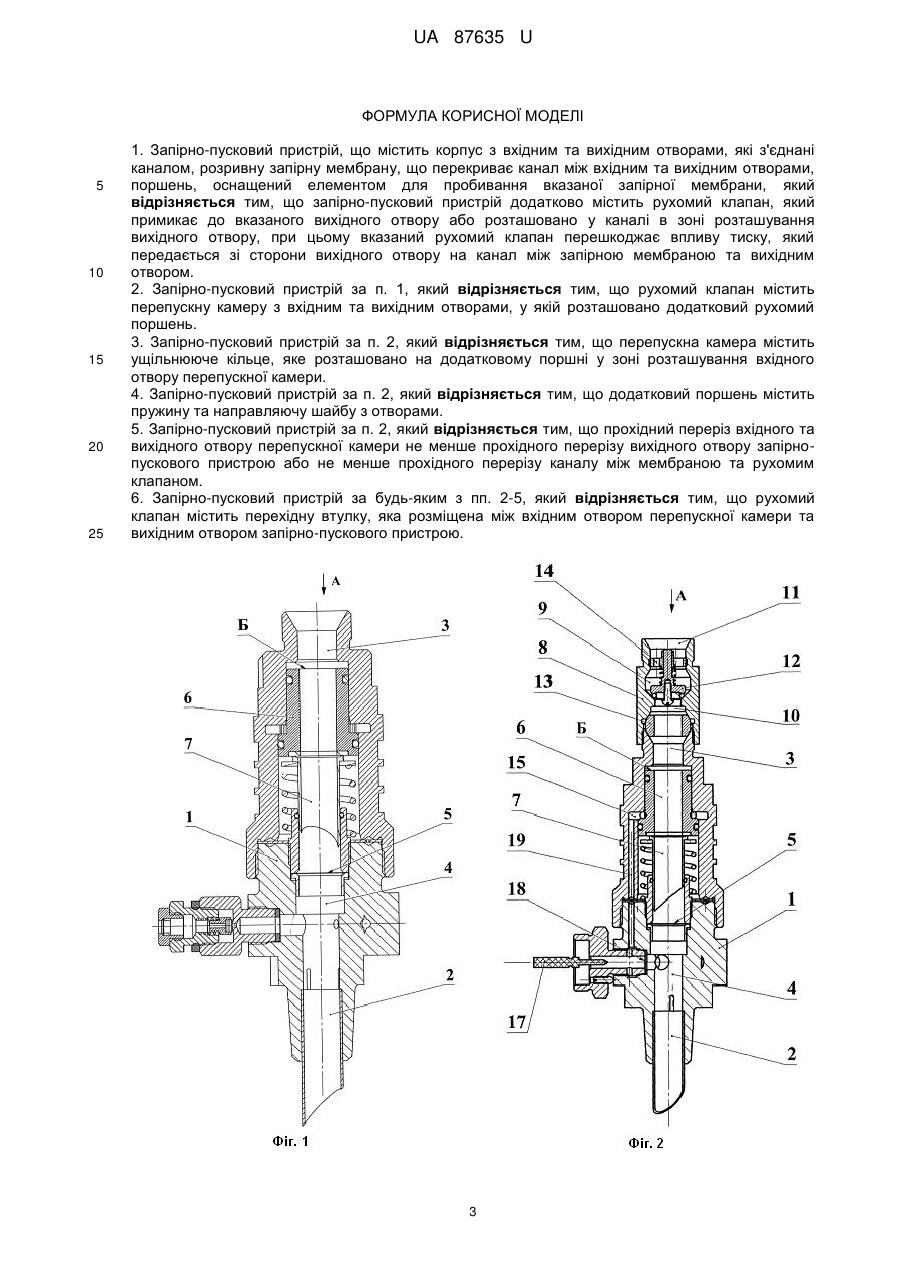

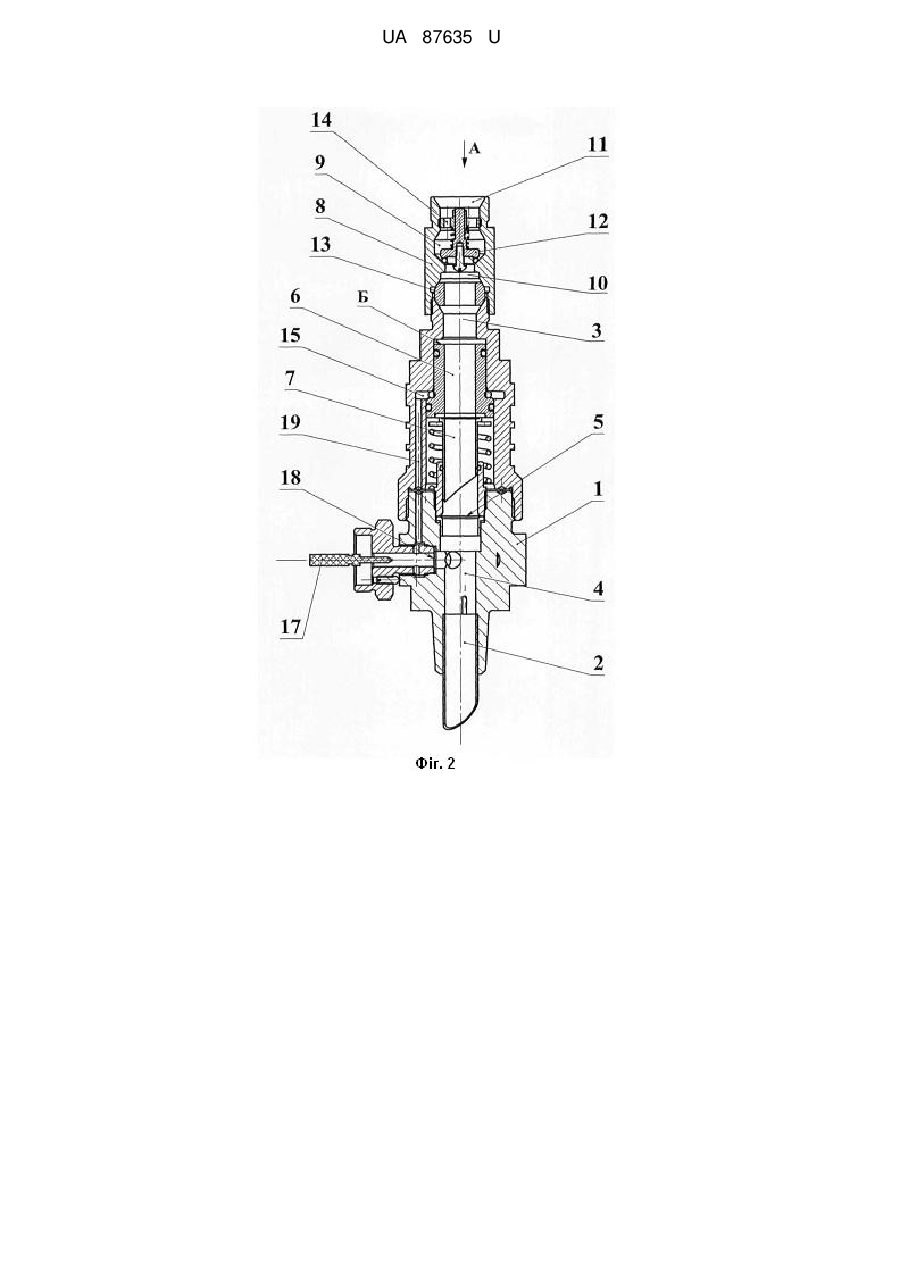

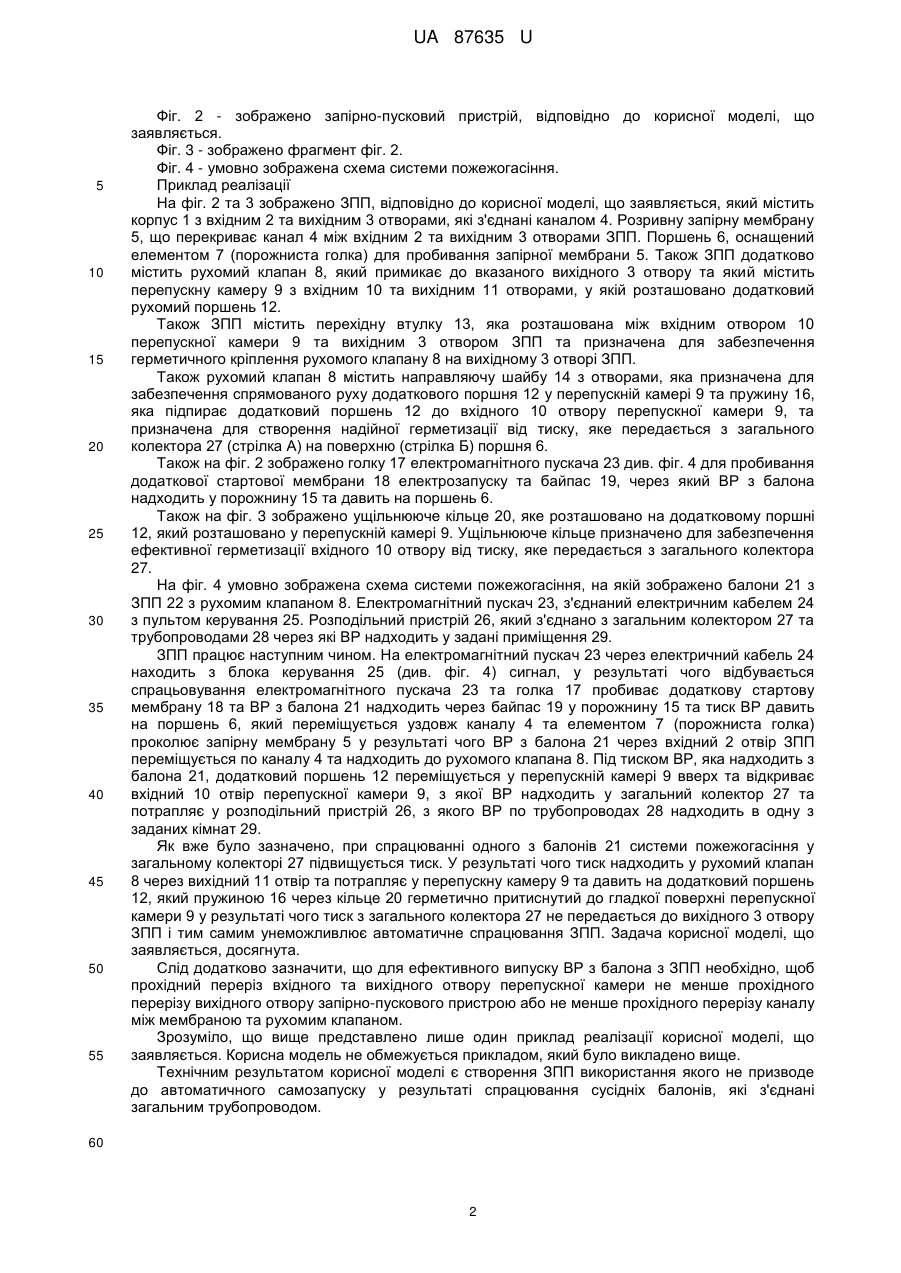

Реферат: UA 87635 U UA 87635 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до протипожежної техніки, а саме до регулювальних (запірних) арматур мембранного типу, встановлювальних в балонах, що заряджені вогнегасною речовиною (ВР), яка перебуває під тиском, при цьому вказані балони з'єднані загальним колектором, наприклад з'єднані у комплекти модулів газового пожежогасіння (КМГП) або у батареї газового пожежогасіння (БГП). Більш детально корисна модель належить до запірно-пускових пристроїв (ЗПП) мембранного типу, які використовують у балонах, що заряджені ВР, яка перебуває під тиском. Відомі різні технічні рішення виконання ЗПП мембранного типу (див.: SU569313, SU716557, SU1047483 та UA59431. Найбільш близьким технічним рішенням ЗПП, яке вибрано як найближчий аналог є технічне рішення ЗПП за патентом України UA59431 (фіг. 1), який містить: корпус 1 з вхідним 2 та вихідним 3 отворами, які з'єднані каналом 4, розривну запірну мембрану 5, що перекриває канал 4 між вхідним 2 та вихідним 3 отворами, поршень 6, постачений елементом 7 для пробивання вказаної запірної мембрани 5. Спрацювання ЗПП може бути здійснено 4-ма шляхами: поданням електричної напруги на електроспускач або на піропатрон, вручну або при спрацюванні одного з сусідніх балонів, які з'єднані загальним колектором. При спрацюванні ЗПП одного з балонів, який з'єднано загальним колектором з іншими балонами системи пожежогасіння, у загальному колекторі підвищується тиск на 5-15 МПа, який передається по загальному колектору на ЗПП сусідніх балонів зі сторони вихідного отвору (стрілка А) фіг. 1 та давить на поверхню Б поршня 6, який переміщується разом з порожнистою голкою (елемент 7 для пробивання розривної мембрани 5) уздовж каналу 4 і тим самим пробиває мембрану 5. У результаті чого ВР з балону потрапляє у вхідний 2 отвір ЗПП проходить по каналу 4 та через вихідний 2 отвір потрапляє у загальний колектор по якому ВР потрапляє до місця призначення. Однак виникають випадки, коли спрацювання усіх балонів, які з'єднані загальним колектором, є небажаним ефектом, наприклад, для захисту приміщень невеликого об'єму достатньо одного або декількох балонів і це призведе до додаткових витрат ВР та перезарядження системи пожежогасіння. Задачею корисної моделі є створення запірно-пускових пристроїв (ЗПП) використання якого не призведе до автоматичного самозапуску у результаті спрацювання сусідніх балонів, які з'єднані загальним колектором. Також задачею корисної моделі є створення ЗПП, використання якого не призведе до впливу тиску, яке передається зі сторони вихідного отвору ЗПП на поршень ЗПП. Поставлена задача вирішується тим, що відомий запірно-пусковий пристрій, що містить корпус з вхідним та вихідним отворами, які з'єднані каналом, розривну запірну мембрану, що перекриває канал між вхідним та вихідним отворами, поршень, оснащений елементом для пробивання вказаної запірної мембрани, згідно з корисною моделлю, запірно-пусковий пристрій додатково містить рухомий клапан, який примикає до вказаного вихідного отвору або розташовано у каналі в зоні розташування вихідного отвору, при цьому вказаний рухомий клапан перешкоджає впливу тиску, який передається зі сторони вихідного отвору на канал між запірною мембраною та вихідним отвором. Також, відповідно до корисної моделі, рухомий клапан містить перепускну камеру з вхідним та вихідним отворами, у якій розташовано додатковий рухомий поршень. Також, відповідно до корисної моделі, перепускна камера містить ущільнююче кільце, яке розташовано на додатковому поршні у зоні розташування вхідного отвору перепускної камери. Також, відповідно до корисної моделі, додатковий поршень містить пружину та направляючу шайбу з отворами. Також, відповідно до корисної моделі, прохідний переріз вхідного та вихідного отвору перепускної камери не менше прохідного перерізу вихідного отвору запірно-пускового пристрою або не менше прохідного перерізу каналу між мембраною та рухомим клапаном. Також, відповідно до корисної моделі, рухомий клапан містить перехідну втулку, яка розміщена між вхідним отвором перепускної камери та вихідним отвором запірно-пускового пристрою. При розгляді прикладів здійснення дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Фіг. 1 - зображено запірно-пусковий пристрій відомого рівня техніки. 1 UA 87635 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 2 - зображено запірно-пусковий пристрій, відповідно до корисної моделі, що заявляється. Фіг. 3 - зображено фрагмент фіг. 2. Фіг. 4 - умовно зображена схема системи пожежогасіння. Приклад реалізації На фіг. 2 та 3 зображено ЗПП, відповідно до корисної моделі, що заявляється, який містить корпус 1 з вхідним 2 та вихідним 3 отворами, які з'єднані каналом 4. Розривну запірну мембрану 5, що перекриває канал 4 між вхідним 2 та вихідним 3 отворами ЗПП. Поршень 6, оснащений елементом 7 (порожниста голка) для пробивання запірної мембрани 5. Також ЗПП додатково містить рухомий клапан 8, який примикає до вказаного вихідного 3 отвору та який містить перепускну камеру 9 з вхідним 10 та вихідним 11 отворами, у якій розташовано додатковий рухомий поршень 12. Також ЗПП містить перехідну втулку 13, яка розташована між вхідним отвором 10 перепускної камери 9 та вихідним 3 отвором ЗПП та призначена для забезпечення герметичного кріплення рухомого клапану 8 на вихідному 3 отворі ЗПП. Також рухомий клапан 8 містить направляючу шайбу 14 з отворами, яка призначена для забезпечення спрямованого руху додаткового поршня 12 у перепускній камері 9 та пружину 16, яка підпирає додатковий поршень 12 до вхідного 10 отвору перепускної камери 9, та призначена для створення надійної герметизації від тиску, яке передається з загального колектора 27 (стрілка А) на поверхню (стрілка Б) поршня 6. Також на фіг. 2 зображено голку 17 електромагнітного пускача 23 див. фіг. 4 для пробивання додаткової стартової мембрани 18 електрозапуску та байпас 19, через який ВР з балона надходить у порожнину 15 та давить на поршень 6. Також на фіг. 3 зображено ущільнююче кільце 20, яке розташовано на додатковому поршні 12, який розташовано у перепускній камері 9. Ущільнююче кільце призначено для забезпечення ефективної герметизації вхідного 10 отвору від тиску, яке передається з загального колектора 27. На фіг. 4 умовно зображена схема системи пожежогасіння, на якій зображено балони 21 з ЗПП 22 з рухомим клапаном 8. Електромагнітний пускач 23, з'єднаний електричним кабелем 24 з пультом керування 25. Розподільний пристрій 26, який з'єднано з загальним колектором 27 та трубопроводами 28 через які ВР надходить у задані приміщення 29. ЗПП працює наступним чином. На електромагнітний пускач 23 через електричний кабель 24 находить з блока керування 25 (див. фіг. 4) сигнал, у результаті чого відбувається спрацьовування електромагнітного пускача 23 та голка 17 пробиває додаткову стартову мембрану 18 та ВР з балона 21 надходить через байпас 19 у порожнину 15 та тиск ВР давить на поршень 6, який переміщується уздовж каналу 4 та елементом 7 (порожниста голка) проколює запірну мембрану 5 у результаті чого ВР з балона 21 через вхідний 2 отвір ЗПП переміщується по каналу 4 та надходить до рухомого клапана 8. Під тиском ВР, яка надходить з балона 21, додатковий поршень 12 переміщується у перепускній камері 9 вверх та відкриває вхідний 10 отвір перепускної камери 9, з якої ВР надходить у загальний колектор 27 та потрапляє у розподільний пристрій 26, з якого ВР по трубопроводах 28 надходить в одну з заданих кімнат 29. Як вже було зазначено, при спрацюванні одного з балонів 21 системи пожежогасіння у загальному колекторі 27 підвищується тиск. У результаті чого тиск надходить у рухомий клапан 8 через вихідний 11 отвір та потрапляє у перепускну камеру 9 та давить на додатковий поршень 12, який пружиною 16 через кільце 20 герметично притиснутий до гладкої поверхні перепускної камери 9 у результаті чого тиск з загального колектора 27 не передається до вихідного 3 отвору ЗПП і тим самим унеможливлює автоматичне спрацювання ЗПП. Задача корисної моделі, що заявляється, досягнута. Слід додатково зазначити, що для ефективного випуску ВР з балона з ЗПП необхідно, щоб прохідний переріз вхідного та вихідного отвору перепускної камери не менше прохідного перерізу вихідного отвору запірно-пускового пристрою або не менше прохідного перерізу каналу між мембраною та рухомим клапаном. Зрозуміло, що вище представлено лише один приклад реалізації корисної моделі, що заявляється. Корисна модель не обмежується прикладом, який було викладено вище. Технічним результатом корисної моделі є створення ЗПП використання якого не призводе до автоматичного самозапуску у результаті спрацювання сусідніх балонів, які з'єднані загальним трубопроводом. 60 2 UA 87635 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Запірно-пусковий пристрій, що містить корпус з вхідним та вихідним отворами, які з'єднані каналом, розривну запірну мембрану, що перекриває канал між вхідним та вихідним отворами, поршень, оснащений елементом для пробивання вказаної запірної мембрани, який відрізняється тим, що запірно-пусковий пристрій додатково містить рухомий клапан, який примикає до вказаного вихідного отвору або розташовано у каналі в зоні розташування вихідного отвору, при цьому вказаний рухомий клапан перешкоджає впливу тиску, який передається зі сторони вихідного отвору на канал між запірною мембраною та вихідним отвором. 2. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що рухомий клапан містить перепускну камеру з вхідним та вихідним отворами, у якій розташовано додатковий рухомий поршень. 3. Запірно-пусковий пристрій за п. 2, який відрізняється тим, що перепускна камера містить ущільнююче кільце, яке розташовано на додатковому поршні у зоні розташування вхідного отвору перепускної камери. 4. Запірно-пусковий пристрій за п. 2, який відрізняється тим, що додатковий поршень містить пружину та направляючу шайбу з отворами. 5. Запірно-пусковий пристрій за п. 2, який відрізняється тим, що прохідний переріз вхідного та вихідного отвору перепускної камери не менше прохідного перерізу вихідного отвору запірнопускового пристрою або не менше прохідного перерізу каналу між мембраною та рухомим клапаном. 6. Запірно-пусковий пристрій за будь-яким з пп. 2-5, який відрізняється тим, що рухомий клапан містить перехідну втулку, яка розміщена між вхідним отвором перепускної камери та вихідним отвором запірно-пускового пристрою. 3 UA 87635 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
